2019 Abarth Punto Kezelési és karbantartási útmutató (in Hungarian)

53
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
Ne használjuk az ablaktörlőt az üvegre
rakódott hó vagy jég eltávolítására. Ilyen
esetben, ha az ablaktörlőnek nagy erőt
kellene kifejtenie, a túlterhelés elleni védelem
néhány másodpercre leállítja a törlő működését .
Ha a működés ezután nem áll helyre (a gépkocsi
újbóli indítása esetén sem), keressünk fel egy
Abarth márkaszervizt .
Kikapcsolás
Mozdítsuk el a kapcsolókart a
≤38. ábra pozícióból,
vagy fordítsuk az indítókulcsot a STOP állásba.
Az ezt követő motorindításkor (a kulcs MAR állásában)
az esőérzékelő nem aktiválódik még akkor sem,
ha a kapcsolókar a
≤38. ábra pozícióban áll.
Az érzékelő visszakapcsolásához mozdítsuk el
a kapcsolókart a
≤állásból bármilyen más állásba,
majd ismét a
≤állásba. Az esőérzékelő aktiválását
ilyenkor a rendszer egy törlési ciklus végrehajtásával
nyugtázza, még száraz szélvédő esetén is.
HÁTSÓ ABLAKTÖRLŐ/-MOSÓ
Ez a funkció csak az indítókulcs MAR állásában
működtethető. A működés a kapcsolókar
elengedésekor befejeződik. A kapcsológyűrű O
pozícióból
'pozícióba történő elforgatásával a hátsó
ablaktörlő az alábbiak szerint lép működésbe:
❒szakaszos üzemmódban, ha a szélvédőtörlő
kikapcsolt állapotban van;
❒szinkron üzemmódban (a szélvédőtörlő
gyakoriságának felével), ha a szélvédőtörlő
bekapcsolt állapotban van;
❒folyamatos üzemmódban hátramenetben és
bekapcsolt funkcióval.Ha a szélvédőtörlő be van kapcsolva a sebességváltó
hátrameneti fokozatba kapcsolásakor, a hátsó ablaktörlő
is folyamatos üzemmódba kapcsol.
Amikor a kapcsolókart a műszerfal felé toljuk (instabil
pozíció), működésbe lép a hátsó ablakmosó.
Ha legalább fél másodpercig eltolva tartjuk a
kapcsolókart, működésbe lép a hátsó ablaktörlő.
A kar elengedésekor bekapcsol az intelligens mosás
funkció, mint a szélvédőtörlő esetében.
029-068 GPUNTO EVO Abarth HU 2ed 10-11-2010 8:29 Pagina 53

54
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
❒mozgassuk a kapcsolókart felfelé (a+állásba)
legalább 1 másodpercig, majd engedjük el: a gépkocsi
aktuális sebessége tárolódik a memóriában, így most
már felengedhetjük a gázpedált.
Szükség esetén (pl. előzésnél) a sebesség a gázpedál
lenyomásával megnövelhető: a pedál felengedésekor
a sebesség az előzőleg memorizált értékre áll vissza.
A MEMORIZÁLT SEBESSÉG VISSZAÁLLÍTÁSA
Ha a berendezés pl. a fékpedál vagy a tengelykapcsoló
pedál lenyomása miatt automatikusan kikapcsolt,
a memorizált sebesség a következőképpen állítható
vissza:
❒a gázpedál fokozatos lenyomásával gyorsítsuk fel
a gépkocsit a memorizált sebesség értékének
közelébe;
❒kapcsoljuk azt a sebességfokozatot, amely a sebesség
előző tárolásakor volt bekapcsolva;
❒Nyomjuk meg a RES gombot 39. ábra – B.SEBESSÉGTARTÓ AUTOMATIKA
(CRUISE CONTROL)
(sebességtartó automatika)
(egyes változatoknál és piacokon)
A sebességtartó automatika egy vezetést segítő,
elektronikus berendezés, amely hosszú és egyenes,
száraz utakon (pl. autópályán) lehetővé teszi a gépkocsi
sebességének állandó értéken tartását (30 km/h érték
felett) a gázpedál használata nélkül. Ezért tehát nem
ajánlatos a berendezés használata forgalmas
országutakon. Ne használjuk városon belüli
forgalomban.
BEKAPCSOLÁS
Forgassuk a gombot (39. ábra – A) ON állásba.
A berendezés nem kapcsolható be 1. vagy hátrameneti
fokozatban, de a funkció használata a 4. vagy annál
magasabb sebességfokozatban ajánlott.
Bekapcsolt berendezéssel lejtőn lefelé haladva
a gépkocsi sebessége meghaladhatja a beállított értéket.
A funkció bekapcsolt állapotát a műszercsoportban a
Ü
figyelmeztető lámpa kigyulladása és a megjelenő üzenet
jelzi.
A JÁRMŰSEBESSÉG MEMORIZÁLÁSA
Az alábbiak szerint járjunk el:
❒fordítsuk a gombot (39. ábra – A) az ON állásba, és
a gázpedál lenyomásával gyorsítsuk fel a gépkocsit
a kívánt sebességre.
F0U039Ab39. ábra
029-068 GPUNTO EVO Abarth HU 2ed 10-11-2010 8:29 Pagina 54

55
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
A MEMORIZÁLT SEBESSÉG NÖVELÉSE
Kétféleképpen járhatunk el:
❒nyomjuk le a gázpedált, és memorizáljuk az újonnan
elért sebességet;
vagy
❒mozgassuk a kapcsolókart felfelé (a+állásba).
A kapcsolókar minden egyes megnyomása kb. 1 km/h
sebességnövekedést eredményez, míg ha a kapcsolókart
folyamatosan elfordítva tartjuk, a sebesség folyamatosan
növekszik.
A MEMORIZÁLT SEBESSÉG CSÖKKENTÉSE
Kétféleképpen járhatunk el:
❒kapcsoljuk ki a berendezést, és azután memorizáljuk az
új sebességet;
vagy
❒mozdítsuk a kapcsolókart lefelé (a–állásba), amíg el
nem érjük az új sebességet, amelyet a kar
elengedésekor a berendezés automatikusan memorizál.
A kapcsolókar minden egyes megnyomása kb. 1 km/h
sebességcsökkenést eredményez, míg ha a kapcsolókart
folyamatosan lefelé fordítva tartjuk, a sebesség
folyamatosan csökken.
A BERENDEZÉS KIKAPCSOLÁSA
A berendezést az alábbi módok egyikével kapcsolhatjuk ki:
❒forgassuk az A gyűrűt az OFF pozícióba;
❒állítsuk le a motort;
❒nyomjuk le a fékpedált;❒nyomjuk le a tengelykapcsoló pedált;
❒nyomjuk le a gázpedált; ilyen esetben a berendezés
valójában nem kapcsol ki, hanem a gázpedál
lenyomásával történő sebességnövelés veszi át az
elsőbbséget. Így az automatika bekapcsolt marad, és
a gyorsítás végén nem szükséges megnyomni a RES
gombot (39. ábra a – B) gyorsítás előtti, korábbi
sebesség visszaállításához.
A berendezés automatikusan kikapcsol az alábbi
esetekben:
❒az ABS vagy az ESP rendszer működésbe lép;
❒amennyiben a járművel a meghatározott sebességnél
lassabban haladunk;
❒a rendszer meghibásodása esetén.
Ha bekapcsolt sebességtar tó
berendezéssel közlekedünk, ne
mozdítsuk menet közben a sebességváltó kart
üres állásba.
FIGYELEM
A berendezés üzemzavara vagy
üzemképtelensége esetén fordítsuk
a gombot az OFF állásba, és keressünk fel egy
Abarth márkaszervizt .
FIGYELEM
029-068 GPUNTO EVO Abarth HU 2ed 10-11-2010 8:29 Pagina 55

56
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
F0U040Ab40. ábra
MENNYEZETI LÁMPATESTEK
ELÜLSŐ MENNYEZETI LÁMPA
SPOTLÁMPÁKKAL
40. ábra
Az A kapcsoló segítségével lehet
felkapcsolni/lekapcsolni a mennyezeti világítást.
Amikor az A kapcsoló középső helyzetben van, a C és
D lámpák az elülső ajtók nyitásával/zárásával
felkapcsolódnak/lekapcsolódnak.
Amikor az A kapcsoló bal oldalon nyomja le, a C és D
lámpák mindig kikapcsolva maradnak.
Amikor az A kapcsoló jobb oldalon nyomja le, a C és D
lámpák mindig bekapcsolva maradnak.
A lámpák felkapcsolódása/lekapcsolódása progresszív.A B kapcsoló a spot lámpa szerepét tölti be; amikor
a mennyezeti lámpa elalszik, akkor felkapcsolódik:
❒a bal oldal megnyomásával a C lámpát;
❒a jobb oldal megnyomásával a D lámpát.
FIGYELMEZTETÉS Mielőtt kiszáll az autóból, mindig
győződjön meg arról, hogy mindkét kapcsoló középső
helyzetben van, és amikor becsukja az ajtókat, akkor
a lámpák kikapcsolnak, így elkerüli az akkumulátor
lemerülését.
Ugyanakkor, ha a kapcsolót abban az állásban hagyja,
hogy az égő folyamatosan világít, a mennyezeti világítás
akkor is automatikusan kikapcsol a motor kikapcsolása
utáni 15. percben.
Mennyezeti világítás időkapcsolója
Egyes változatoknál, éjjel vagy gyengén megvilágított
helyen a be- és kiszállás megkönnyítésére, a gépkocsi
kétféle logika szerint működő, időzített utastér
világítással rendelkezik.
IDŐZÍTÉS A JÁRMŰBE BESZÁLLÁSKOR
A mennyezeti világítás az alábbi módokon kapcsol be:
❒az ajtózárak kireteszelése után, kb. 10 másodpercre;
❒valamelyik oldalajtó nyitott állapotában kb. 3 percre;
❒az ajtók becsukásakor kb. 10 másodpercre.
Az időkapcsoló kikapcsol akkor, amikor az indítókulcsot
MAR helyzetbe állítja.
029-068 GPUNTO EVO Abarth HU 2ed 10-11-2010 8:29 Pagina 56

57
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

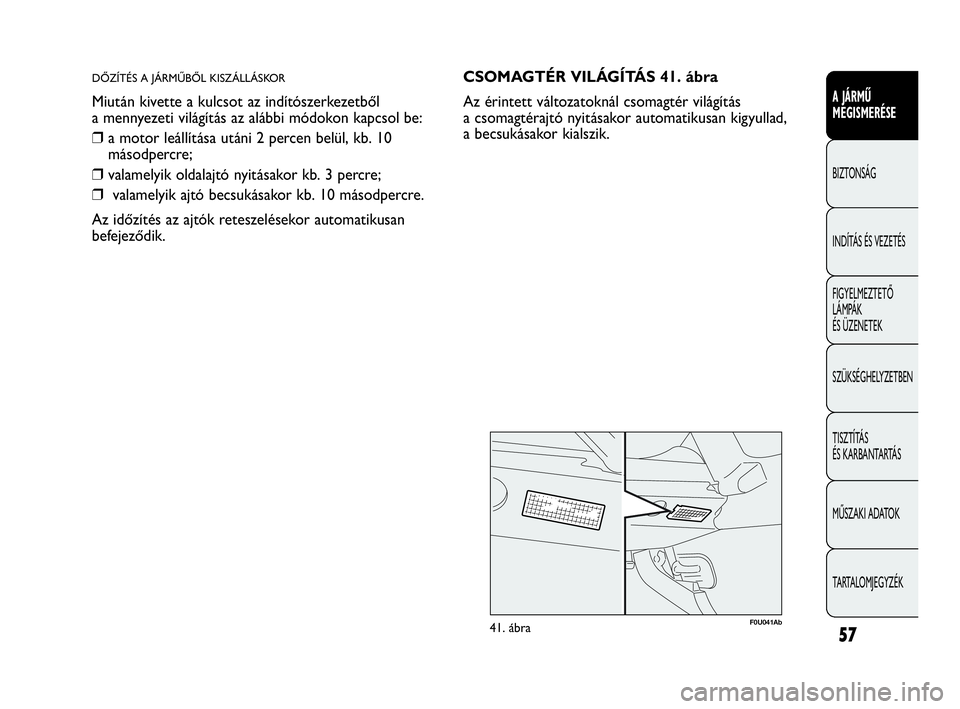

DŐZÍTÉS A JÁRMŰBŐL KISZÁLLÁSKOR
Miután kivette a kulcsot az indítószerkezetből
a mennyezeti világítás az alábbi módokon kapcsol be:
❒a motor leállítása utáni 2 percen belül, kb. 10
másodpercre;
❒valamelyik oldalajtó nyitásakor kb. 3 percre;
❒valamelyik ajtó becsukásakor kb. 10 másodpercre.
Az időzítés az ajtók reteszelésekor automatikusan
befejeződik.
F0U041Ab41. ábra
CSOMAGTÉR VILÁGÍTÁS 41. ábra
Az érintett változatoknál csomagtér világítás
a csomagtérajtó nyitásakor automatikusan kigyullad,
a becsukásakor kialszik.
029-068 GPUNTO EVO Abarth HU 2ed 10-11-2010 8:29 Pagina 57

58
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
F0U043Ab43. ábraF0U044Ab44. ábra
PARKOLÓFÉNYEK
Bekapcsoláshoz, kizárólag kihúzott vagy STOP állásban
levő indítókulcs mellett fordítsuk a kapcsológyűrűt
először a
Oés ezt követően a 6vagy a 2pozícióba.
Felgyullad a műszercsoport 3visszajelző lámpája.
KÖDFÉNYSZÓRÓK 44. ábra
(egyes változatoknál és piacokon)
A ködfényszórók a 5gomb megnyomásával
kapcsolhatók be, amennyiben a helyzetjelző világítás is
be van kapcsolva.
A műszercsoportban levő 5visszajelző lámpa ekkor
kigyullad.
A kikapcsolás a gomb ismételt megnyomásával történik.
A ködfényszóró használatát az adott ország KRESZ
előírásai szabályozzák. Tartsuk be a vonatkozó
előírásokat.
KEZELŐSZERVEK
VÉSZVILLOGÓ 43. ábra
A vészvillogó a gyújtáskapcsoló bármely állásában, az
A kapcsoló megnyomására működik.
A berendezés működése közben a kijelzőn a következő
visszajelző lámpák világítanak Îés ¥A lámpák
kikapcsolásához nyomjuk meg ismét a kapcsolót.
A vészvillogó használatát az adott ország KRESZ
előírásai szabályozzák. Tartsuk be a vonatkozó
előírásokat.
Vészfékezés
Vészfékezés esetén a vészvillogók automatikusan
bekapcsolnak, és ezzel egyidejűleg a műszercsoportban
felgyulladnak a Îés ¥visszajelző lámpák. A funkció
automatikusan kikapcsol, ha a fékezés már nem
vészfékezés jellegű. Ez a funkció megfelel a jelenleg
érvényben lévő törvényi előírásoknak.
029-068 GPUNTO EVO Abarth HU 2ed 10-11-2010 8:29 Pagina 58

59
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
F0U046Ab46. ábra
F0U045Ab45. ábra
KÖZPONTI ZÁR 47. ábra
Az összes ajtó egyidejű zárásához nyomjuk meg
a középső konzolon található A gombot, függetlenül az
indítókulcs helyzetétől. HÁTSÓ KÖDLÁMPA 45. ábra
A ködlámpa a 4gomb megnyomásával kapcsolható
be, amennyiben a tompított fényszóró vagy
a helyzetjelző világítás és (adott változat/piac esetében)
a ködfényszóró is be van kapcsolva.
A műszercsoportban levő 4visszajelző lámpa ekkor
kigyullad.
A kikapcsolás a gomb újbóli megnyomásával vagy
a helyzetjelző lámpák és/vagy (egyes változatoknál)
a ködfényszóró kikapcsolásával történhet.
A hátsó ködlámpa használatát az adott ország KRESZ
előírásai szabályozzák. Tartsuk be a vonatkozó
előírásokat.
HÁTSÓ ABLAK FŰTÉS 46. ábra
Bekapcsoláshoz nyomjuk meg az A gombot.
Az automatikus időzítés kb. 20 percnyi működés után
kikapcsolja a funkciót.
F0U047Ab47. ábra
029-068 GPUNTO EVO Abarth HU 2ed 10-11-2010 8:29 Pagina 59

60
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
ÜZEMANYAG-ELZÁRÓ RENDSZER
Ütközéses baleset esetén működésbe lépve:
❒megszakítja az üzemanyag-ellátást, így leállítja
a motort;
❒automatikusan kireteszeli az ajtózárakat;
❒bekapcsolja a belső világítást.
Az üzemanyag-elzárás működésbe lépését a kijelzőn
megjelenő felirat jelzi. Gondosan vizsgáljuk át
a motorteret, az üzemanyagtartály környékét és
a gépkocsi alatti útfelületet az esetleges szivárgás
felderítésére. Baleset után fordítsuk az indítókulcsot
STOP állásba, hogy elkerüljük az akkumulátor
lemerülését.
Ha ütközéses baleset után
üzemanyagfolyást vagy szivárgásra utaló
szagot észlelünk, a tűzveszély elkerülése
érdekében ne állítsuk vissza az üzemanyag-
ellátást .
FIGYELEM
Az ajtók nyitása baleset esetén
Olyan baleset esetén, amikor az üzemanyag-elzáró
rendszer működésbe lép, az ajtózárak automatikusan
kireteszelődnek, hogy lehetővé tegyék a gépkocsiba
való bejutást, és ezzel egyidejűleg az utastér világítás
lámpái felgyulladnak. Mindenesetre mindig lehetséges az
ajtók kinyitása az utastérből, a belső kilincsek
segítségével.
Üzemanyag-elzáró rendszer helyreállítása
Ha az ütközés után nem tapasztalunk üzemanyag-
szivárgást, és a jármű állapota megengedi az út
folytatását, állítsuk vissza a jármű helyes működését az
alábbiakban ismertetett útmutatásokat követve.
A gépkocsi megfelelő működésének visszaállításához az
alábbiak szerint járjunk el:
❒az indítókulcs MAR állásba fordítása;
❒kapcsoljuk be a jobb oldali irányjelzőt;
❒kapcsoljuk ki a jobb oldali irányjelzőt;
❒kapcsoljuk be a bal oldali irányjelzőt;
❒kapcsoljuk ki a bal oldali irányjelzőt;
❒kapcsoljuk be a jobb oldali irányjelzőt;
❒kapcsoljuk ki a jobb oldali irányjelzőt;
❒kapcsoljuk be a bal oldali irányjelzőt;
❒kapcsoljuk ki a bal oldali irányjelzőt;
❒fordítsuk az indítókulcsot STOP állásba.
029-068 GPUNTO EVO Abarth HU 2ed 10-11-2010 8:29 Pagina 60
