2019 Abarth Punto Kezelési és karbantartási útmutató (in Hungarian)

A kiadványban szereplŒ adatok tájékoztató jellegıek.
A Abarth fenntartja a jogot arra, hogy a kiadványban ismertetett modelleken mıszaki
vagy kereskedelmi okok miatt bármikor módosítást végezzen. További információkért forduljon a
Abarth márkakereskedŒi hálózatához. A nyomtatás újrahasznosított, klórmentes papírra készült.
MAGYAR
KEZELÉS ÉS KARBANTARTÁS
ABARTHPUNTO
COP LUM ABARTH PUNTO HU 7-02-2012 14:50 Pagina 1

Mi, akik terveztük és gyártottuk a járműved, ismerjük minden egyes részét és alkatrészét.
A Abarth Service hivatalos márkaszervizekbenolyan szakembereket találsz, akiket közvetlenül mi képeztünk,
és akik minden karbantartási beavatkozás során a legjobb minőséget és szakértelmet biztosítják számodra.
A Abarth márkaszervizek mindig melletted állnak az időszakos karbantartás,
és a féléves műszaki ellenőrzések során, valamint szakértőink praktikus tanácsokkal látnak el.
Az Eredeti Abarth alkatrészekkel hosszútávon is megőrizheted azt a megbízhatóságot,
kényelmet és teljesítményt, ami miatt az új járművet választottad.
Igényeld mindig az az autóink gyártásához használt alkatrészek eredeti cserealkatrészeit,
melyek alkalmazását javasoljuk, mivel ezek a kutatásokba és az egyre innovatívabb technológiák
fejlesztésébe fektetett energiánk eredményei.
Mindezért bízz az Eredeti cserealkatrészekben:
ezek az egyetlen olyan alkatrészek, melyeket a Abarth kifejezetten az autódhoz tervezett.
MIÉRT VÁLASSZUNK EREDETI
ALKATRÉSZEKET
BIZTONSÁG:
FÉKRENDSZERKÖRNYEZETVÉDELEM: RÉSZECSKESZŰRŐ,
LÉGKONDICIONÁLÓ KARBANTARTÁSAKÉNYELEM: FELFÜGGESZTÉSEK
ÉS SZÉLVÉDŐTÖRLŐK TELJESÍTMÉNY: GYERTYÁK,
BEFECSKENDEZŐK ÉS
AKKUMULÁTOROKLINEACCESSORI:
TETŐCSOMAGTARTÓ,
KERÉKTÁRCSÁK
COP LUM ABARTH PUNTO HU 7-02-2012 14:50 Pagina 2

AZ EREDETI CSEREALKATRÉSZEK
VÁLASZTÁSA A
LEGTERMÉSZETESEBB VÁLASZTÁS
TELJESÍTMÉNY
EREDETI CSEREALKATRÉSZEKET
KÉNYELEM
EREDETI CSEREALKATRÉSZEKET
BIZTONSÁG
EREDETI CSEREALKATRÉSZEKET
KÖRNYEZET
EREDETI CSEREALKATRÉSZEKET
ÉRTÉKEK
EREDETI CSEREALKATRÉSZEKET
TARTOZÉKOK
EREDETI CSEREALKATRÉSZEKET

001-028 PUNTO Abarth H 1ed.qxd 23-07-2012 11:38 Pagina I

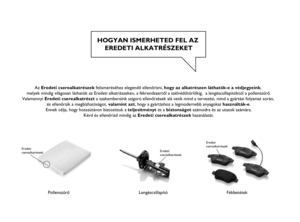

HOGYAN ISMERHETED FEL AZ
EREDETI ALKATRÉSZEKET
Pollenszűrő
Eredeti
cserealkatrészek
LengéscsillapítóFékbetétek
Eredeti
cserealkatrészek

Az Eredeti cserealkatrészek felismeréséhez elegendő ellenőrizni, hogy az alkatrészen láthatók-e a védjegyeink,
melyek mindig világosan láthatók az Eredeti alkatrészeken, a fékrendszertől a szélvédőtörlőkig, a lengéscsillapítóktól a pollenszűrő.
Valamennyi Eredeti cserealkatrészt a szakembereink szigorú ellenőrzések alá vetik mind a tervezési, mind a gyártási folyamat során,
és ellenőrzik a megbízhatóságot, valamint azt, hogy a gyártáshoz a legmodernebb anyagokat használták-e.
Ennek célja, hogy hosszútávon biztosítsuk a teljesítményt és a biztonságot számodra és az utasok számára.
Kérd és ellenőrizd mindig az Eredeti cserealkatrészek használatát.




Eredeti
cserealkatrészek
001-028 PUNTO Abarth H 1ed.qxd 23-07-2012 11:38 Pagina II

Tisztelt Ügyfelünk!,
Köszönjük Önnek, hogy az Abarth márkát részesítette előnyben, és gratulálunk, hogy egy Abarth Punto gépkocsit
választott.
Ezt a kézikönyvet azért készítettük, hogy segítsük Önt az új gépkocsi tulajdonságainak alapos megismerésében.
Ajánljuk, hogy alaposan olvassa végig az egész könyvet, mielőtt első ízben útnak indul.
Hasznos információkat, tanácsokat és fontos figyelmeztetéseket tartalmaz a gépkocsi használatára vonatkozóan,
hogy Ön maradéktalanul élvezhesse új Abarth gépkocsijának kiváló műszaki jellemzőit.
Figyelmesen olvassa el a szimbolikus ábrákkal megjelölt figyelmeztetéseket és javaslatokat:
személyi biztonság;
a gépkocsi épsége;
a környezet védelme.
A gépkocsihoz kapott Garancia és szervizfüzet ismerteti az Abarth által az ügyfeleknek nyújtott szolgáltatásokat:
❒garanciális adatlap tartalmazza a garancia időtartamát és feltételeit
❒az Abarth tulajdonosok számára biztosított további szolgáltatások.
Jó olvasást tehát, és jó utat!
❒KEZELÉS ÉS KARBANTARTÁS 1-220
❒AUTÓRÁDIÓ 221-254

001-028 PUNTO Abarth H 1ed.qxd 23-07-2012 11:38 Pagina 1

ÜZEMANYAG-FELTÖLTÉS
Kizárólag ólommentes, legalább 95 (RON)
oktánszámú, az EN 228 európai szabványnak
megfelelő minőségű benzin használható.
Ettől eltérő benzin használata az EOBD
figyelmeztető lámpa felgyulladását, valamint a motor
rendellenes működését okozhatja.
A MOTOR INDÍTÁSA
Győződjünk meg a kézifékkar felhúzott állapotáról;
állítsuk üres pozícióba a sebességváltó kart, nyomjuk le
teljesen a tengelykapcsoló pedált a gázpedál lenyomása
nélkül, azután fordítsuk a gyújtáskulcsot az AVV
állásba, és engedjük el azonnal, amint a motor
beindult.
PARKOLÁS GYÚLÉKONY ANYAGOK FELETT
Normális működése során a katalizátor erősen
felmelegszik. Ezért ne állítsuk le a járművet száraz fű,
avar, tűlevél vagy egyéb gyúlékony anyag felett: az
erős hősugárzás tüzet okozhat.
A KÖRNYEZET VÉDELME
A természeti környezet fokozott megóvása
érdekében a gépkocsi a károsanyag kibocsátáshoz
kapcsolódó berendezések állandó felügyeletét és
ellenőrzését megvalósító rendszerrel van ellátva.ELEKTROMOS BERENDEZÉSEK ÉS TARTOZÉKOK
Ha a jármű megvásárlása után elektromos áramot
fogyasztó berendezéseket kívánunk beszereltetni
(ami az akkumulátor fokozatos lemerülését okozza),
először forduljunk egy Abarth márkaszervizhez, ahol
a teljes áramfelvétel meghatározása után választ
adnak arra, hogy a gépkocsi elektromos berendezése
képes-e biztosítani a fogyasztási igénynek megfelelő
energiát.
CODE kártya (adott változat/piac esetében)
A kártyát tartsuk biztonságos helyen, soha ne
a gépkocsiban. Ajánlatos a CODE kártyán levő
elektronikus kódot felírni és mindig magunknál tartani.
TERVSZERŰ KARBANTARTÁS
A tervszerű karbantartás műveleteinek pontos
végrehajtása hosszú időn át biztosítja a gépkocsi
teljesítményének, biztonsági jellemzőinek,
környezetkímélő tulajdonságainak megőrzését és az
alacsony üzemeltetési költségek fenntartását.
A KEZELÉSI ÉS KARBANTARTÁSI ÚTMUTATÓ…
…fontos információkat, tanácsokat és
figyelmeztetéseket tartalmaz a gépkocsi helyes
használatára, a vezetési biztonságra és a
karbantartásra vonatkozóan a gépkocsi teljes
élettartamára. Fordítsunk különös figyelmet
a
"(személyi biztonság), #(környezetvédelem) !(jármű épsége).
FELTÉTLENÜL OLVASSA EL!
K


001-028 PUNTO Abarth H 1ed.qxd 23-07-2012 11:38 Pagina 2

3
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
A JÁRMŰ MEGISMERÉSE
MŰSZERFAL
A műszerek és a figyelmeztető lámpák megléte és elhelyezése a változattól függően eltérő lehet.
F0U001Ab1. ábra
1.Állítható levegőnyílások az oldalablakokhoz –2.Oldalsó fix levegőnyílások –3.Külső világítás kapcsolókar
4.Műszercsoport –5.Kapcsolókar a szélvédő- és hátsó ablaktörlő/-mosó és a trip computer vezérléséhez
6.Műszercsoporton elhelyezett gombok – 7. Hordozható navigációs rendszer beszerelésének előkészítése (adott
változat/piac esetében) –
8.Középső irányítható levegőnyílások –9.Felső, fix helyzetű levegőnyílás –10.Utas oldali
elülső légzsák –
11.Kesztyűtartó –12.Segédfény –13.Autórádió (adott változat/piac esetében) –14.Fűtés/szellőzés/
légkondicionálás kezelőszervei –
15.Gyújtáskapcsoló –16.Vezető oldali elülső légzsák –17. Kormánykerék beállítókar
18.Kapcsolócsoport: fényszórómagasság beállítása/konfigurálható multifunkciós kijelző.
001-028 PUNTO Abarth H 1ed.qxd 23-07-2012 11:38 Pagina 3

4
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
A FIAT CODE RENDSZER
A lopás elleni fokozott védelem érdekében a gépkocsit
elektronikus indításgátló rendszerrel látták el.
Az indítókulcs gyújtáskapcsolóból történő kihúzásakor
automatikusan aktiválódik.
Minden kulcsba egy, a motor indításakor kódolt,
rádiófrekvenciás jeleket kibocsátó elektronikus
szerkezet van beépítve, amely jeleket a műszerfali
gyújtáskapcsoló antennája vesz. Ez a minden
motorindításkor változó jelsorozat a kódolt „jelszó”,
amelynek segítségével a vezérlőegység felismeri az
indítókulcsot, és engedélyezi a motor indítását.
MŰKÖDÉS
Minden motorindításkor, amikor az indítókulcsot MAR
állásba fordítjuk, a Fiat CODE rendszer vezérlőegysége
a funkciók blokkolásának feloldására elküldi az indítást
engedélyező kódot a motor vezérlőegységének.
Ennek a kódnak a továbbítása csak akkor történik meg,
ha a Fiat CODE rendszer vezérlőegysége felismerte
a kulcs által kibocsátott kódolt jelet.
Amikor a gyújtáskulcsot STOP állásba fordítjuk, a Fiat
CODE rendszer hatástalanítja a motor vezérlőegység
működését.
Ha a motor indításakor a kód felismerése nem történt
meg, a műszercsoport
Yfigyelmeztető lámpája
kigyullad.
SZIMBÓLUMOK
A gépkocsi egyes alkatrészein vagy azok közelében
speciális, színes címkék vannak elhelyezve. A címkéken
jelképes ábrák láthatók, amelyek a kérdéses alkatrésszel
kapcsolatos elővigyázatosságokra hívják fel a figyelmet.
Az alkalmazott szimbólumokat és azok magyarázatát
a motorháztető belső oldalán található táblázat
(2. ábra) foglalja össze.
F0U003Ab2ábra
