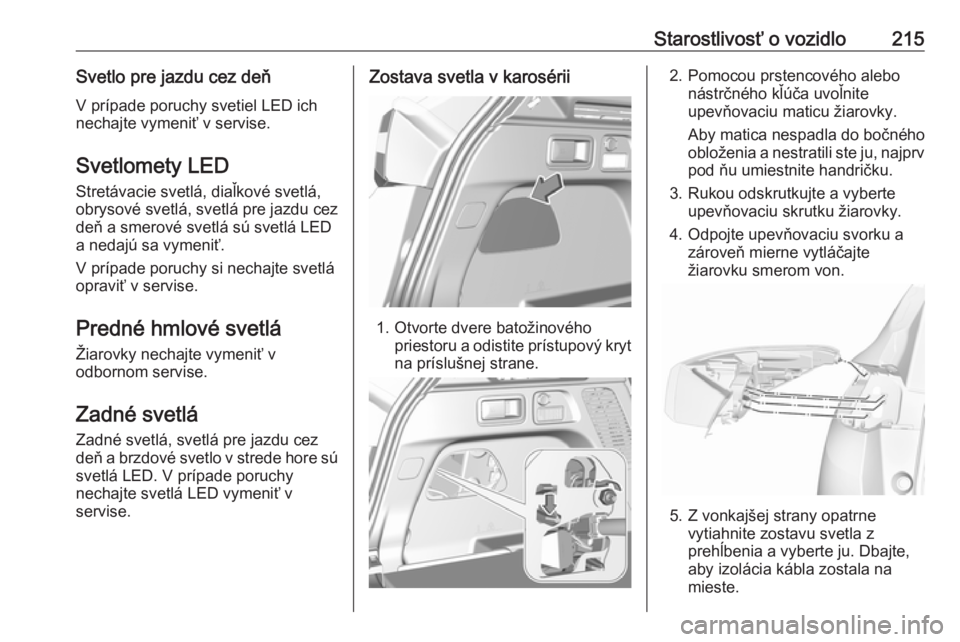

Starostlivosť o vozidlo215Svetlo pre jazdu cez deňV prípade poruchy svetiel LED ich
nechajte vymeniť v servise.
Svetlomety LED
Stretávacie svetlá, diaľkové svetlá,
obrysové svetlá, svetlá pre jazdu cez
deň a smerové svetlá sú svetlá LED
a nedajú sa vymeniť.
V prípade poruchy si nechajte svetlá
opraviť v servise.
Predné hmlové svetlá Žiarovky nechajte vymeniť v
odbornom servise.
Zadné svetlá Zadné svetlá, svetlá pre jazdu cez
deň a brzdové svetlo v strede hore sú
svetlá LED. V prípade poruchy
nechajte svetlá LED vymeniť v
servise.Zostava svetla v karosérii
1. Otvorte dvere batožinového priestoru a odistite prístupový kryt
na príslušnej strane.
2. Pomocou prstencového alebo nástrčného kľúča uvoľnite
upevňovaciu maticu žiarovky.
Aby matica nespadla do bočného
obloženia a nestratili ste ju, najprv pod ňu umiestnite handričku.
3. Rukou odskrutkujte a vyberte upevňovaciu skrutku žiarovky.
4. Odpojte upevňovaciu svorku a zároveň mierne vytláčajte
žiarovku smerom von.
5. Z vonkajšej strany opatrne vytiahnite zostavu svetla z
prehĺbenia a vyberte ju. Dbajte,
aby izolácia kábla zostala na
mieste.

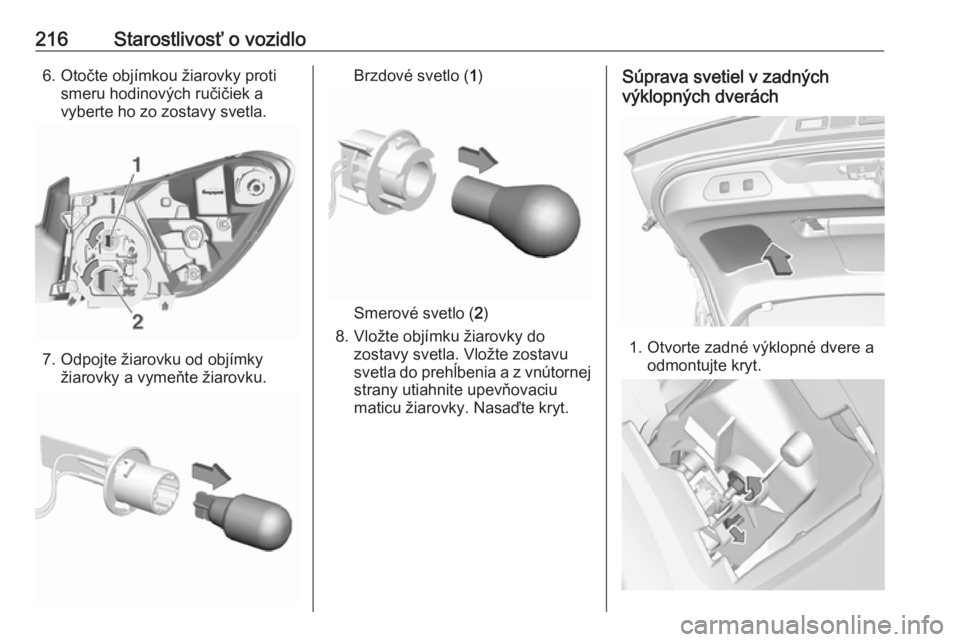

216Starostlivosť o vozidlo6. Otočte objímkou žiarovky protismeru hodinových ručičiek avyberte ho zo zostavy svetla.
7. Odpojte žiarovku od objímky žiarovky a vymeňte žiarovku.
Brzdové svetlo ( 1)
Smerové svetlo ( 2)
8. Vložte objímku žiarovky do zostavy svetla. Vložte zostavu
svetla do prehĺbenia a z vnútornej strany utiahnite upevňovaciu
maticu žiarovky. Nasaďte kryt.
Súprava svetiel v zadných
výklopných dverách
1. Otvorte zadné výklopné dvere a odmontujte kryt.

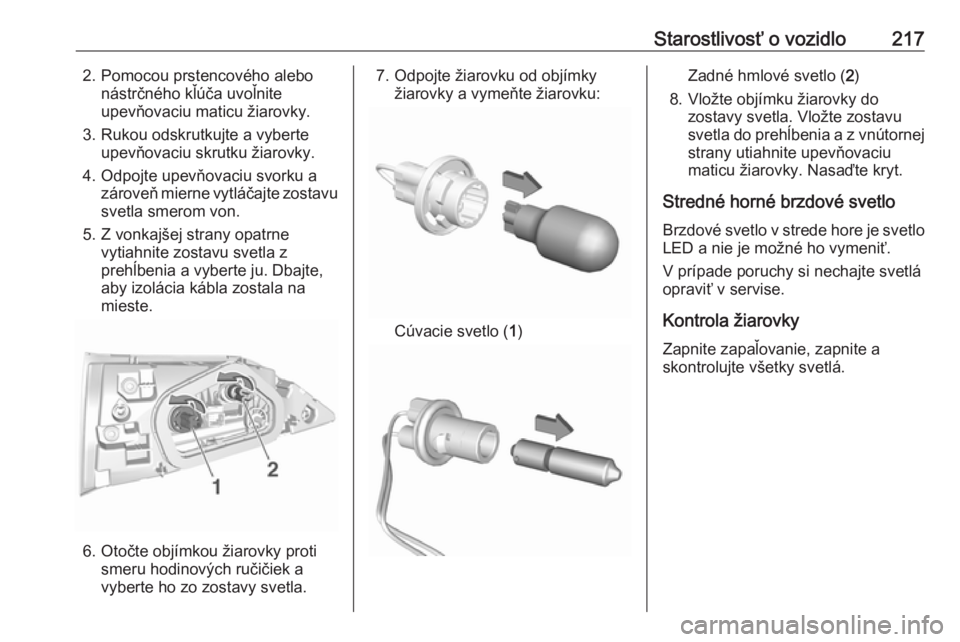

Starostlivosť o vozidlo2172. Pomocou prstencového alebonástrčného kľúča uvoľnite
upevňovaciu maticu žiarovky.
3. Rukou odskrutkujte a vyberte upevňovaciu skrutku žiarovky.
4. Odpojte upevňovaciu svorku a zároveň mierne vytláčajte zostavusvetla smerom von.
5. Z vonkajšej strany opatrne vytiahnite zostavu svetla z
prehĺbenia a vyberte ju. Dbajte,
aby izolácia kábla zostala na
mieste.
6. Otočte objímkou žiarovky proti smeru hodinových ručičiek avyberte ho zo zostavy svetla.
7. Odpojte žiarovku od objímky žiarovky a vymeňte žiarovku:
Cúvacie svetlo ( 1)
Zadné hmlové svetlo ( 2)
8. Vložte objímku žiarovky do zostavy svetla. Vložte zostavu
svetla do prehĺbenia a z vnútornej strany utiahnite upevňovaciu
maticu žiarovky. Nasaďte kryt.
Stredné horné brzdové svetlo Brzdové svetlo v strede hore je svetlo
LED a nie je možné ho vymeniť.
V prípade poruchy si nechajte svetlá
opraviť v servise.
Kontrola žiarovky Zapnite zapaľovanie, zapnite a
skontrolujte všetky svetlá.

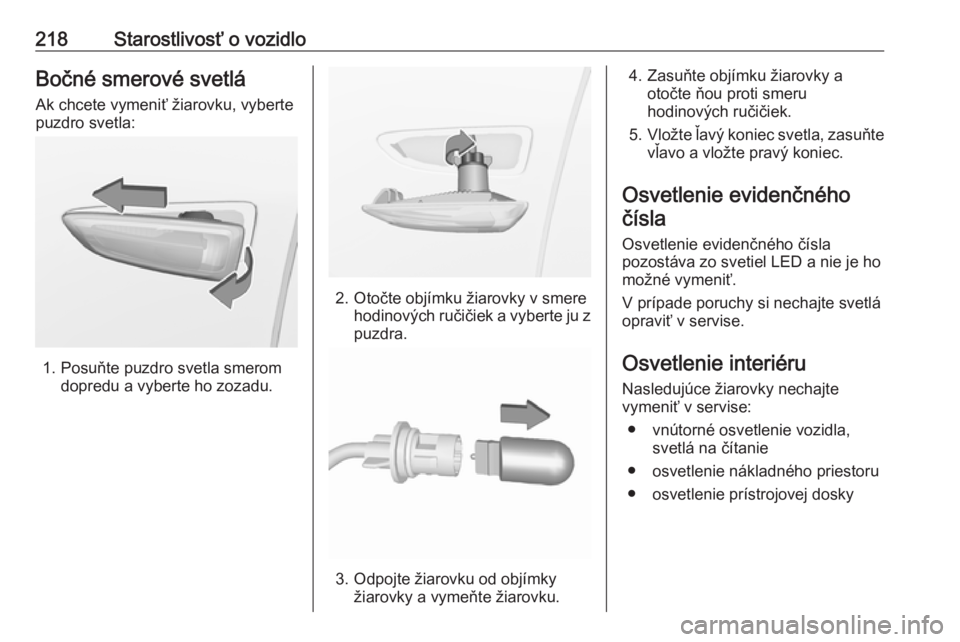

218Starostlivosť o vozidloBočné smerové svetláAk chcete vymeniť žiarovku, vyberte
puzdro svetla:
1. Posuňte puzdro svetla smerom dopredu a vyberte ho zozadu.
2. Otočte objímku žiarovky v smerehodinových ručičiek a vyberte ju z
puzdra.
3. Odpojte žiarovku od objímky žiarovky a vymeňte žiarovku.
4. Zasuňte objímku žiarovky a otočte ňou proti smeru
hodinových ručičiek.
5. Vložte ľavý koniec svetla, zasuňte
vľavo a vložte pravý koniec.
Osvetlenie evidenčného čísla
Osvetlenie evidenčného čísla
pozostáva zo svetiel LED a nie je ho
možné vymeniť.
V prípade poruchy si nechajte svetlá
opraviť v servise.
Osvetlenie interiéru
Nasledujúce žiarovky nechajte
vymeniť v servise:
● vnútorné osvetlenie vozidla, svetlá na čítanie
● osvetlenie nákladného priestoru
● osvetlenie prístrojovej dosky

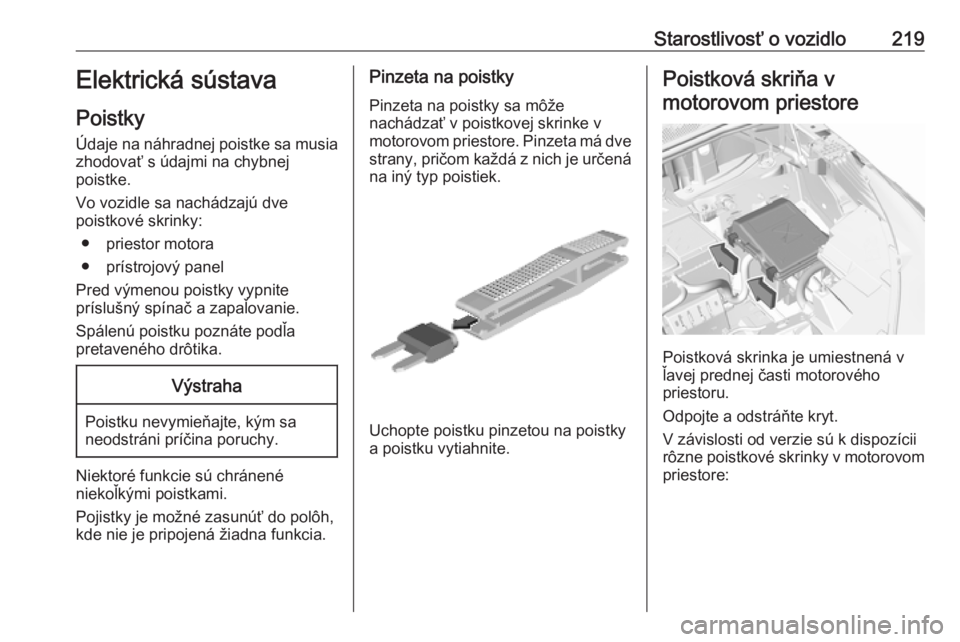

Starostlivosť o vozidlo219Elektrická sústava
Poistky
Údaje na náhradnej poistke sa musia zhodovať s údajmi na chybnej
poistke.
Vo vozidle sa nachádzajú dve
poistkové skrinky:
● priestor motora
● prístrojový panel
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.
Spálenú poistku poznáte podľa
pretaveného drôtika.Výstraha
Poistku nevymieňajte, kým sa
neodstráni príčina poruchy.
Niektoré funkcie sú chránené
niekoľkými poistkami.
Pojistky je možné zasunúť do polôh,
kde nie je pripojená žiadna funkcia.
Pinzeta na poistky
Pinzeta na poistky sa môže
nachádzať v poistkovej skrinke v
motorovom priestore. Pinzeta má dve
strany, pričom každá z nich je určená na iný typ poistiek.
Uchopte poistku pinzetou na poistky
a poistku vytiahnite.
Poistková skriňa v
motorovom priestore
Poistková skrinka je umiestnená v
ľavej prednej časti motorového
priestoru.
Odpojte a odstráňte kryt.
V závislosti od verzie sú k dispozícii
rôzne poistkové skrinky v motorovom
priestore:

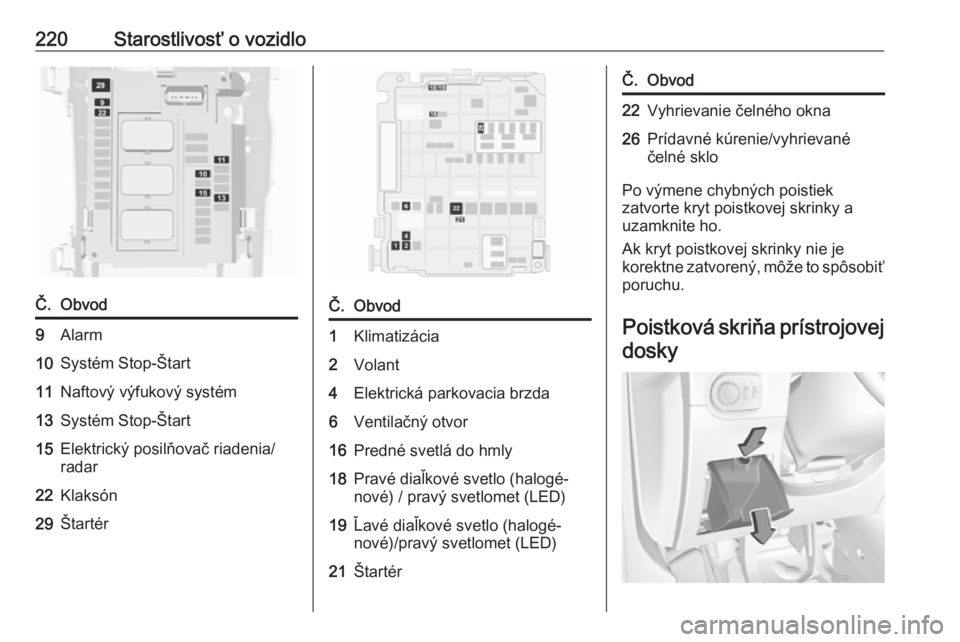

220Starostlivosť o vozidloČ.Obvod9Alarm10Systém Stop-Štart11Naftový výfukový systém13Systém Stop-Štart15Elektrický posilňovač riadenia/
radar22Klaksón29ŠtartérČ.Obvod1Klimatizácia2Volant4Elektrická parkovacia brzda6Ventilačný otvor16Predné svetlá do hmly18Pravé diaľkové svetlo (halogé‐
nové) / pravý svetlomet (LED)19Ľavé diaľkové svetlo (halogé‐
nové)/pravý svetlomet (LED)21ŠtartérČ.Obvod22Vyhrievanie čelného okna26Prídavné kúrenie/vyhrievané
čelné sklo
Po výmene chybných poistiek
zatvorte kryt poistkovej skrinky a
uzamknite ho.
Ak kryt poistkovej skrinky nie je
korektne zatvorený, môže to spôsobiť poruchu.
Poistková skriňa prístrojovej
dosky

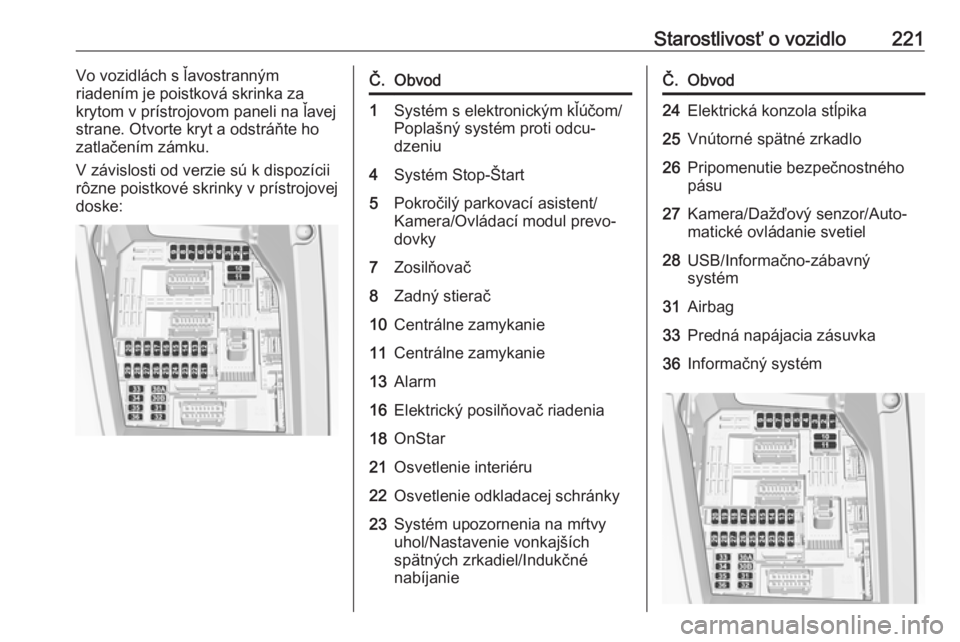

Starostlivosť o vozidlo221Vo vozidlách s ľavostranným
riadením je poistková skrinka za
krytom v prístrojovom paneli na ľavej
strane. Otvorte kryt a odstráňte ho
zatlačením zámku.
V závislosti od verzie sú k dispozícii
rôzne poistkové skrinky v prístrojovej doske:Č.Obvod1Systém s elektronickým kľúčom/
Poplašný systém proti odcu‐
dzeniu4Systém Stop-Štart5Pokročilý parkovací asistent/
Kamera/Ovládací modul prevo‐
dovky7Zosilňovač8Zadný stierač10Centrálne zamykanie11Centrálne zamykanie13Alarm16Elektrický posilňovač riadenia18OnStar21Osvetlenie interiéru22Osvetlenie odkladacej schránky23Systém upozornenia na mŕtvy
uhol/Nastavenie vonkajších
spätných zrkadiel/Indukčné
nabíjanieČ.Obvod24Elektrická konzola stĺpika25Vnútorné spätné zrkadlo26Pripomenutie bezpečnostného
pásu27Kamera/Dažďový senzor/Auto‐
matické ovládanie svetiel28USB/Informačno-zábavný
systém31Airbag33Predná napájacia zásuvka36Informačný systém

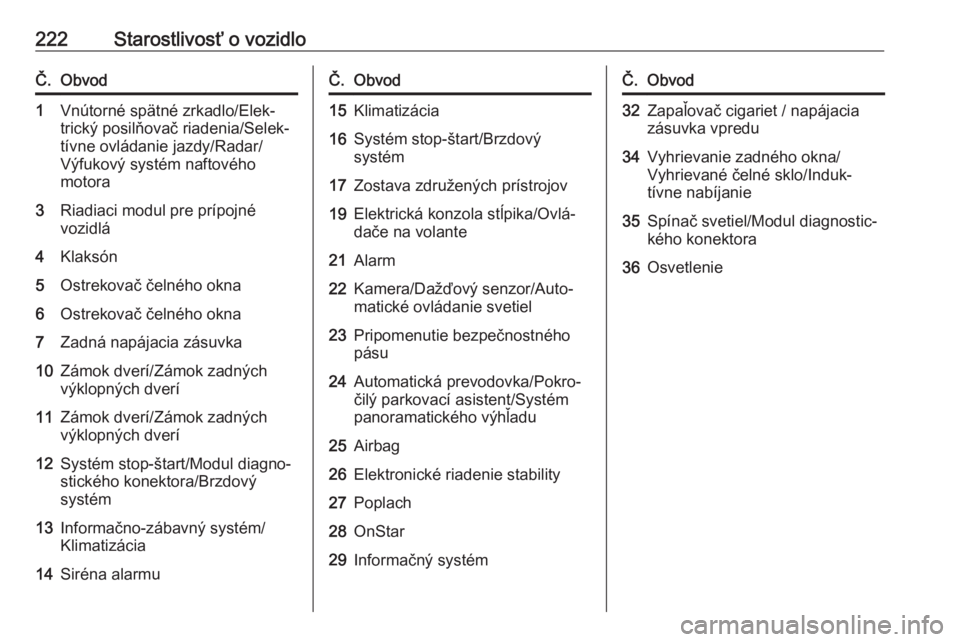

222Starostlivosť o vozidloČ.Obvod1Vnútorné spätné zrkadlo/Elek‐
trický posilňovač riadenia/Selek‐
tívne ovládanie jazdy/Radar/
Výfukový systém naftového
motora3Riadiaci modul pre prípojné
vozidlá4Klaksón5Ostrekovač čelného okna6Ostrekovač čelného okna7Zadná napájacia zásuvka10Zámok dverí/Zámok zadných
výklopných dverí11Zámok dverí/Zámok zadných
výklopných dverí12Systém stop-štart/Modul diagno‐ stického konektora/Brzdový
systém13Informačno-zábavný systém/
Klimatizácia14Siréna alarmuČ.Obvod15Klimatizácia16Systém stop-štart/Brzdový
systém17Zostava združených prístrojov19Elektrická konzola stĺpika/Ovlá‐
dače na volante21Alarm22Kamera/Dažďový senzor/Auto‐
matické ovládanie svetiel23Pripomenutie bezpečnostného
pásu24Automatická prevodovka/Pokro‐
čilý parkovací asistent/Systém
panoramatického výhľadu25Airbag26Elektronické riadenie stability27Poplach28OnStar29Informačný systémČ.Obvod32Zapaľovač cigariet / napájacia
zásuvka vpredu34Vyhrievanie zadného okna/
Vyhrievané čelné sklo/Induk‐
tívne nabíjanie35Spínač svetiel/Modul diagnostic‐
kého konektora36Osvetlenie
