Cura del veicolo2234.Inserire il portalampada nell'allog‐
giamento del riflettore.
5. Posizionare il cappuccio.
Indicatori di direzione anteriori
In caso di LED difettosi, farli sostituire da un'officina.
Luce di posizione In caso di LED difettosi, farli sostituire
da un'officina.
Luci diurne In caso di LED difettosi, farli sostituireda un'officina.
Fari LED
I fari degli abbaglianti e degli anabba‐
glianti, le luci di posizione, le luci diurne e gli indicatori di direzione
sono progettati come LED e non
possono essere cambiati.
In caso di malfunzionamento delle
luci, farle riparare da un'officina.Fendinebbia anteriori
Per la sostituzione delle lampadine, rivolgersi ad un'officina.
Luci posteriori Le luci posteriori, le luci diurne e la
terza luce di arresto sono progettate per utilizzare lampadine a LED. In
caso di guasto, rivolgersi ad un'offi‐
cina per la sostituzione delle lampa‐
dine a LED.
Gruppo ottico nella carrozzeria1. Aprire il portellone posteriore, quindi sganciare il coperchio del
lato dove si desidera effettuare la
sostituzione della lampadina.
2. Allentare il dado di fissaggio della
lampada con una chiave a tubo o
una chiave inglese.
Posizionare un panno sotto al
dado prima di svitarlo per evitare
che cada nello spazio laterale.
3. Svitare e rimuovere manualmente
il dado di fissaggio della lampada.
4. Sganciare il fermaglio e premere contemporaneamente la lampada
leggermente verso l'esterno.

224Cura del veicolo
5. Dall'esterno, estrarre con cura ilgruppo ottico dalla cavità. Assicu‐
rarsi che il passacavi rimanga in
posizione.
6. Ruotare il portalampada in senso antiorario e rimuoverlo dal gruppoottico.7. Rimuovere la lampadina dal portalampada e sostituirla.
Luce dei freni( 1)
Indicatore di direzione ( 2)
8. Inserire il portalampada nel gruppo ottico. Montare il gruppo
ottico nella cavità e serrare il dado
di fissaggio della lampada dall'in‐
terno. Fissare la copertura.

Cura del veicolo225Gruppo luci nel portelloneposteriore
1. Aprire il portellone posteriore e rimuovere il coperchio.
2.Allentare il dado di fissaggio della
lampada con una chiave a tubo o
una chiave inglese.
3. Svitare e rimuovere manualmente
il dado di fissaggio della lampada.
4. Sganciare il fermaglio e premere contemporaneamente il gruppo
ottico leggermente verso l'esterno.
5. Dall'esterno, estrarre con cura il gruppo ottico dalla cavità. Assicu‐
rarsi che il passacavi rimanga in
posizione.
6. Ruotare il portalampada in senso antiorario e rimuoverlo dal gruppo
ottico.
7. Rimuovere la lampadina dal portalampada e sostituirla:
Luce di retromarcia ( 1)

226Cura del veicoloRetronebbia (2)
8. Inserire il portalampada nel gruppo ottico. Montare il gruppo
ottico nella cavità e serrare il dado
di fissaggio della lampada dall'in‐
terno. Fissare la copertura.
Terza luce di stop
La terza luce di stop è progettata per
utilizzare lampadine a LED e non si
può modificare.
In caso di malfunzionamento delle
luci, farle riparare da un'officina.

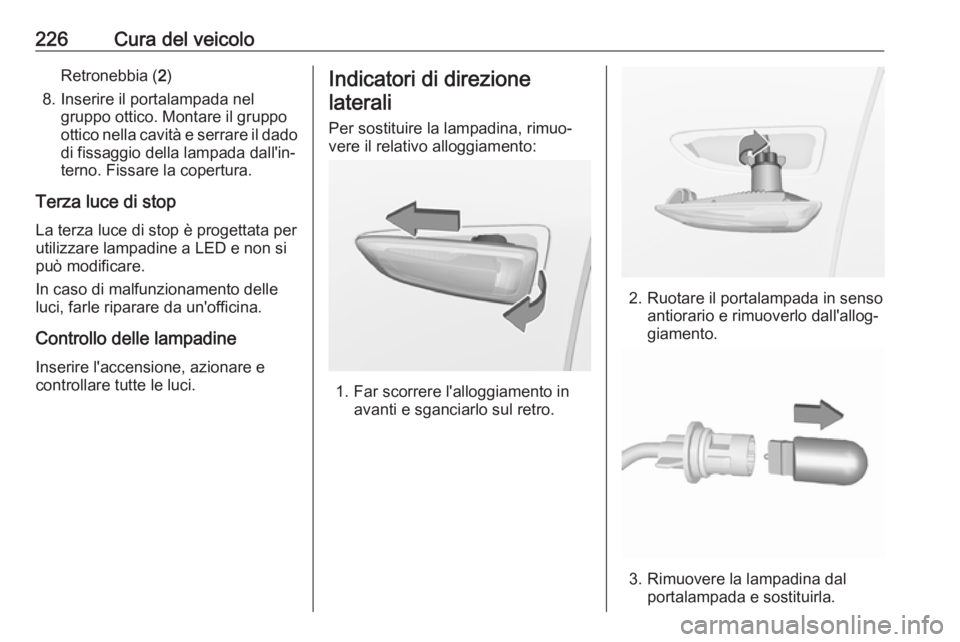

Controllo delle lampadine Inserire l'accensione, azionare econtrollare tutte le luci.Indicatori di direzione
laterali
Per sostituire la lampadina, rimuo‐
vere il relativo alloggiamento:
1. Far scorrere l'alloggiamento in avanti e sganciarlo sul retro.
2. Ruotare il portalampada in senso antiorario e rimuoverlo dall'allog‐
giamento.
3. Rimuovere la lampadina dal portalampada e sostituirla.

Cura del veicolo2274. Inserire il portalampada e ruotarein senso antiorario.
5. Inserire l'estremità sinistra della lampada, farla scorrere a sinistra
ed inserire l'estremità destra.
Luci della targa
Le luci della targa sono state proget‐
tate per utilizzare lampadine a LED e
non si possono modificare.
In caso di malfunzionamento delle
luci, farle riparare da un'officina.
Luci interne Fare sostituire le seguenti lampadine
in un'officina:
● luce di cortesia e luci di lettura
● luce del vano di carico
● illuminazione del quadro stru‐ mentiImpianto elettrico
Fusibili
Installare esclusivamente fusibili con
le stesse caratteristiche di quelli da
sostituire.
Il veicolo è dotato di due scatole portafusibili:
● vano motore
● quadro strumenti
Prima di sostituire un fusibile,
spegnere il relativo interruttore e
disinserire l'accensione.
Un fusibile bruciato si riconosce dal filamento interrotto.Attenzione
Fino a quando non è stato posto
rimedio alla causa del guasto, non sostituire il fusibile.
Alcune funzioni sono protette dadiversi fusibili.
Alcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.
Estrattore per fusibili
Un estrattore per fusibili si trova nella scatola portafusibili del vano motore.
L'estrattore ha due lati, ciascuno
progettato per un tipo diverso di fusi‐
bile.
Afferrare il fuso con l'apposito estrat‐
tore ed estrarlo.

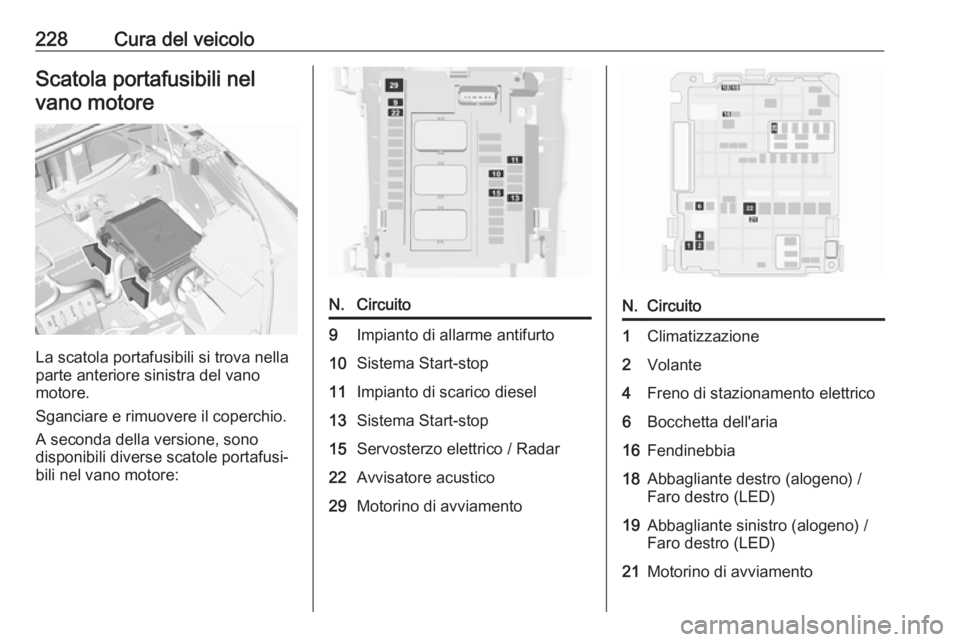

228Cura del veicoloScatola portafusibili nelvano motore
La scatola portafusibili si trova nella
parte anteriore sinistra del vano
motore.
Sganciare e rimuovere il coperchio. A seconda della versione, sono
disponibili diverse scatole portafusi‐
bili nel vano motore:
N.Circuito9Impianto di allarme antifurto10Sistema Start-stop11Impianto di scarico diesel13Sistema Start-stop15Servosterzo elettrico / Radar22Avvisatore acustico29Motorino di avviamentoN.Circuito1Climatizzazione2Volante4Freno di stazionamento elettrico6Bocchetta dell'aria16Fendinebbia18Abbagliante destro (alogeno) /
Faro destro (LED)19Abbagliante sinistro (alogeno) /
Faro destro (LED)21Motorino di avviamento

Cura del veicolo229N.Circuito22Parabrezza riscaldato26Riscaldatore aggiuntivo / Para‐
brezza riscaldato
Dopo aver sostituito il fusibile guasto, montare e bloccare il coperchio della
scatola portafusibili.
Se il coperchio della scatola portafu‐
sibili non è montato correttamente, è
possibile che si verifichi un malfun‐
zionamento.
Scatola portafusibili nelquadro strumenti
Nei veicoli con guida a sinistra, la
scatola portafusibili si trova dietro un
pannello del quadro strumenti, sul lato sinistro. Aprire la copertura e
rimuoverla premendo il dispositivo di
blocco.
A seconda della versione, sono
disponibili diverse scatole portafusi‐
bili nel quadro strumenti:N.Circuito1Sistema chiave elettronica /
Impianto di allarme antifurto4Sistema Start-stop5Dispositivo di assistenza al
parcheggio avanzato / Centralina del cambio7Amplificatore8Tergilunotto10Chiusura centralizzata11Chiusura centralizzata13Impianto di allarme antifurto16Volante con servosterzo elettrico18OnStar21Luci interne22Luce del vano portaoggetti23Sistema allarme angolo morto
laterale / Regolazione spec‐
chietti / Ricarica a induzione24Gruppo elettrico

230Cura del veicoloN.Circuito25Specchietto retrovisore interno26Segnalazione di cintura di sicu‐
rezza non allacciata27Telecamera / Sensore pioggia /
Controllo automatico dei fari28USB / Infotainment31Airbag33Presa per accessori anteriore36InfotainmentN.Circuito1Specchietto interno / Servo‐
sterzo elettrico / Sistema di
controllo selettivo della guida /
Radar / Impianto di scarico dei
motori diesel3Centralina rimorchio4Avvisatore acustico5Lavaggio del parabrezza6Lavaggio del parabrezza7Presa per accessori posteriore10Blocco portiere / Blocco portel‐
lone posteriore11Blocco portiere / Blocco portel‐
lone posteriore12Sistema start-stop / Modulo del
connettore diagnostico /
Impianto frenante13Infotainment / Sistema di clima‐
tizzazione14Allarme antifurtoN.Circuito15Sistema di climatizzazione16Sistema start-stop / Sistema
frenante17Quadro strumenti19Gruppo elettrico / Comandi al
volante21Impianto di allarme antifurto22Telecamera / Sensore pioggia /
Controllo automatico dei fari23Segnalazione di cintura di sicu‐
rezza non allacciata24Cambio automatico / Dispositivo
di assistenza al parcheggio
avanzato / Sistema di visione
panoramica25Airbag26Controllo elettronico della stabi‐
lità27Allarme28OnStar
