2019.75 OPEL GRANDLAND X ESP

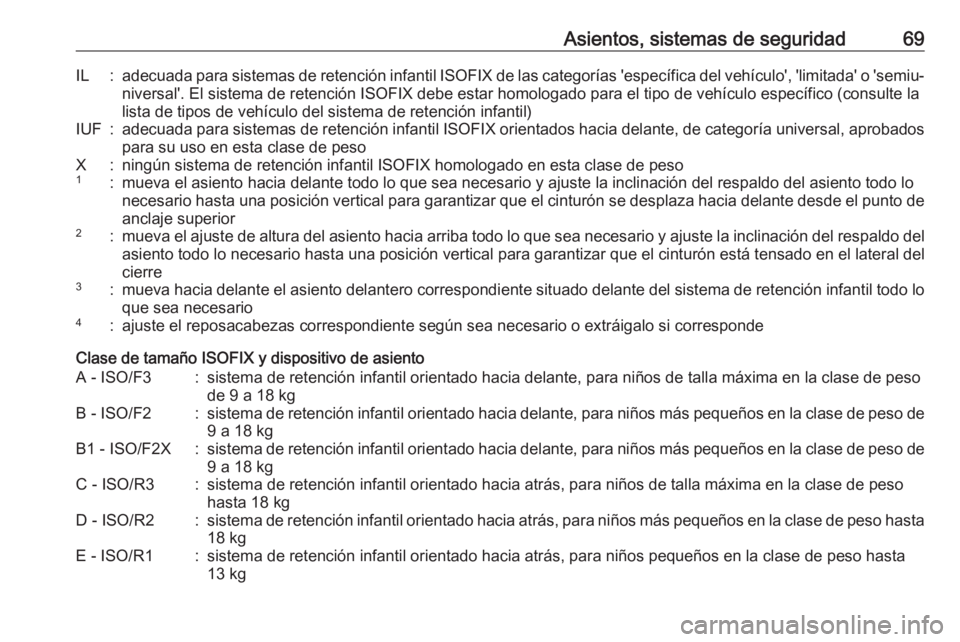

Asientos, sistemas de seguridad69IL:adecuada para sistemas de retención infantil ISOFIX de las categorías 'específica del vehículo', 'limitada' o 'semiu‐
niversal'. El sistema de retención ISOFIX debe estar homologado para el tipo de vehículo específico (consulte la
lista de tipos de vehículo del sistema de retención infantil)IUF:adecuada para sistemas de retención infantil ISOFIX orientados hacia delante, de categoría universal, aprobados
para su uso en esta clase de pesoX:ningún sistema de retención infantil ISOFIX homologado en esta clase de peso1:mueva el asiento hacia delante todo lo que sea necesario y ajuste la inclinación del respaldo del asiento todo lo necesario hasta una posición vertical para garantizar que el cinturón se desplaza hacia delante desde el punto de anclaje superior2:mueva el ajuste de altura del asiento hacia arriba todo lo que sea necesario y ajuste la inclinación del respaldo del
asiento todo lo necesario hasta una posición vertical para garantizar que el cinturón está tensado en el lateral del cierre3:mueva hacia delante el asiento delantero correspondiente situado delante del sistema de retención infantil todo lo que sea necesario4:ajuste el reposacabezas correspondiente según sea necesario o extráigalo si corresponde
Clase de tamaño ISOFIX y dispositivo de asiento
A - ISO/F3:sistema de retención infantil orientado hacia delante, para niños de talla máxima en la clase de peso
de 9 a 18 kgB - ISO/F2:sistema de retención infantil orientado hacia delante, para niños más pequeños en la clase de peso de 9 a 18 kgB1 - ISO/F2X:sistema de retención infantil orientado hacia delante, para niños más pequeños en la clase de peso de
9 a 18 kgC - ISO/R3:sistema de retención infantil orientado hacia atrás, para niños de talla máxima en la clase de peso hasta 18 kgD - ISO/R2:sistema de retención infantil orientado hacia atrás, para niños más pequeños en la clase de peso hasta 18 kgE - ISO/R1:sistema de retención infantil orientado hacia atrás, para niños pequeños en la clase de peso hasta13 kg

72PortaobjetosPortavasos
Los portavasos están situados en la
consola central.
Hay más portavasos en el reposabra‐ zos trasero. Baje el reposabrazos.
Portaobjetos de la consola central
El portaobjetos se puede usar para
guardar artículos pequeños.
Dependiendo de la versión, puede
haber un compartimento portaobjetos
debajo de una tapa.
Compartimento de
carga
El respaldo del asiento trasero está
dividido en 2/3 a 1/3 partes. Las dos partes se pueden abatir de forma indi‐
vidual para aumentar el tamaño del
compartimento de carga.
Antes de plegar los respaldos de los
asientos traseros, realice lo siguiente
si es necesario:
● Mueva los asientos delanteros hacia adelante si es necesario.
● Desmonte la cubierta del compartimento de carga 3 74.
● Mantenga pulsado el resorte para bajar los reposacabezas3 47.
Ampliación del compartimento de
carga
● Compruebe que los cinturones de seguridad exteriores descan‐
san correctamente sobre los
respaldos.

Portaobjetos73
●Tire de la palanca de desbloqueo
de uno o ambos lados exteriores y abata los respaldos sobre la
banqueta de asiento.
● También puede plegar los respaldos de los asientos desde
el compartimento de carga: tire
del interruptor de la pared
izquierda o derecha del compar‐
timento de carga para plegar la
parte correspondiente del
respaldo del asiento trasero.9 Advertencia
Tenga cuidado al accionar los
respaldos de los asientos traseros desde el compartimento de carga. El respaldo se abate con un fuerza
considerable. Hay riesgo de lesio‐ nes, especialmente para los
niños.
Asegúrese de que no haya ningún
objeto fijado a los asientos trase‐
ros o situado sobre la banqueta de asiento.
● Para enderezarlos, levante los respaldos y póngalos en posiciónvertical hasta que oiga que se
enclavan.
9 Advertencia
Antes de conducir, asegúrese de
que los respaldos bloqueados
firmemente en su posición. Si no
lo hace, se pueden producir lesio‐ nes personales o daños en la
carga o el vehículo en caso de
frenazo brusco o colisión.

74PortaobjetosApertura de la escotilla del
respaldo central
Baje el reposabrazos trasero.
Tire del asa y abra la tapa.
Sirve para transportar objetos largos
y estrechos.
Cubierta del compartimentode carga
No coloque ningún objeto sobre la
cubierta.
Desmontar la cubierta
Desenganche las cintas de sujeción
del portón trasero.
Levante la cubierta por la parte trasera y empújela hacia arriba por la
parte delantera.
Desmonte la tapa.
Montar la cubiertaInserte la cubierta en las guías late‐
rales y bájela. Monte las correas de
fijación en el portón trasero.

76Portaobjetos
Para desmontar, pulse la manilla
para desbloquear el piso de carga y
levántelo con ayuda de la manilla.
Si se monta en la posición superior,
se puede utilizar el espacio entre el
piso de carga y la tapa de la cavidad
para la rueda de repuesto como
compartimento portaobjetos.
En esta posición, si se abaten los
respaldos del asiento trasero, se
consigue una superficie de carga casi
horizontal.
En la posición superior, el piso de
carga doble puede soportar una
carga máxima de 100 kg. En la posi‐
ción inferior, el piso de carga doble
puede soportar la carga máxima de
150 kg.
Argollas
Las argollas están diseñadas para
fijar las correas de amarre, o una red para el equipaje, y evitar que se
desplacen los objetos transportados.
Red de seguridad
La red de seguridad se puede montar detrás de los asientos traseros o, si
los respaldos traseros están abati‐
dos, detrás de los asientos delante‐
ros.
No se deben transportar personas
detrás de la red de seguridad.
Montaje
Detrás de los asientos traseros
● Existen aperturas de montaje en ambos lados del marco del techo
sobre los asientos traseros: la
varilla suspendida y de anclaje
de la red en un lateral, varilla de
compresión y suspendida y
anclada en el otro lateral.

Portaobjetos77
● Fije los ganchos de las correasde la red de seguridad en las
argollas situadas detrás de los
asientos traseros.
● Tense ambas correas tirando del
extremo suelto.
● Los respaldos de los asientos traseros deben estar levantados.
Detrás de los asientos delanteros
● Existen aperturas de montaje enambos lados del marco del techo
sobre los asientos delanteros: la
varilla suspendida y de anclaje
de la red en un lateral, varilla de
compresión y suspendida y
anclada en el otro lateral.
● Fije los ganchos de las correas de la red de seguridad a los
bucles del piso delante de los
asientos traseros. Para acceder a los bucles, presione las piezas
perforadas de la cubierta del piso en ambos lados.
● Tense ambas correas tirando del
extremo suelto.
● Presione hacia abajo los reposa‐
cabezas y abata los respaldos de los asientos traseros 3 72.

78PortaobjetosDesmontaje
Tire de la solapa del fijador en ambos
lados para soltar las correas. Suelte
los ganchos de los lazos.
Desenganche las varillas de la red de seguridad de las aberturas de insta‐
lación en el marco del techo.
Enrolle la red de seguridad y fíjela con una cinta.
Triángulo de advertencia
Guarde el triángulo de advertencia en
el espacio de la parte interior del
portón trasero y fíjelo con la fijación
de Velcro ®
.
Botiquín
Guarde el botiquín en el comparti‐
mento de almacenamiento, en el lado
derecho del compartimento de carga.

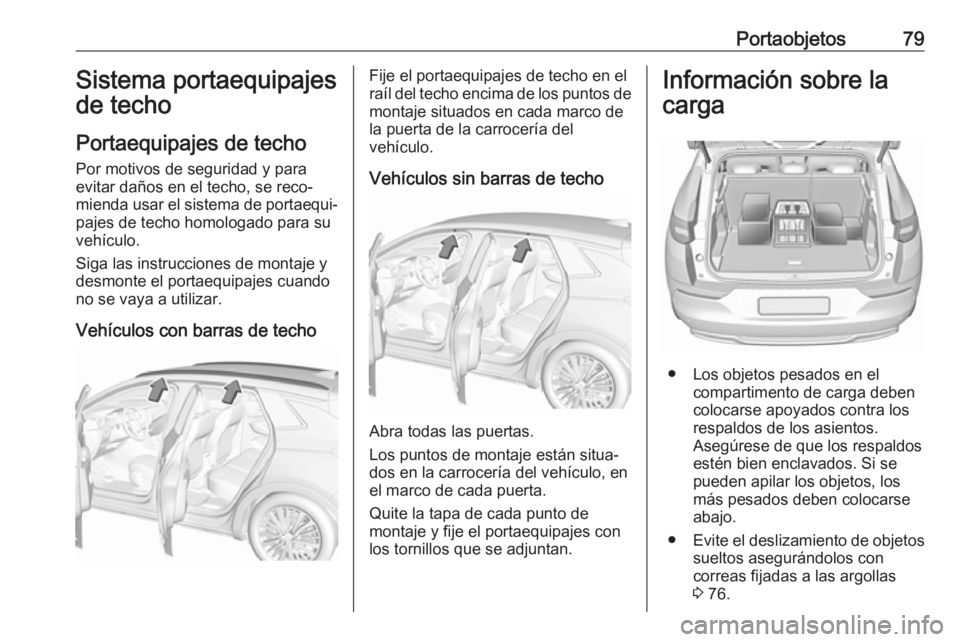

Portaobjetos79Sistema portaequipajes
de techo
Portaequipajes de techo Por motivos de seguridad y para
evitar daños en el techo, se reco‐
mienda usar el sistema de portaequi‐
pajes de techo homologado para su
vehículo.
Siga las instrucciones de montaje y desmonte el portaequipajes cuando
no se vaya a utilizar.
Vehículos con barras de techoFije el portaequipajes de techo en el
raíl del techo encima de los puntos de montaje situados en cada marco de
la puerta de la carrocería del
vehículo.
Vehículos sin barras de techo
Abra todas las puertas.
Los puntos de montaje están situa‐
dos en la carrocería del vehículo, en
el marco de cada puerta.
Quite la tapa de cada punto de
montaje y fije el portaequipajes con
los tornillos que se adjuntan.
Información sobre la
carga
● Los objetos pesados en el compartimento de carga deben
colocarse apoyados contra los
respaldos de los asientos.
Asegúrese de que los respaldos
estén bien enclavados. Si se pueden apilar los objetos, los
más pesados deben colocarse
abajo.
● Evite el deslizamiento de objetos
sueltos asegurándolos con
correas fijadas a las argollas
3 76.
