2019.75 OPEL COMBO E Instruksjonsbok

Pleie av bilen215Skifte pære
Slå av tenningen og de aktuelle
bryterne, eller lukk dørene.
Nye glødelamper må bare holdes i
sokkelen. Berør ikke pæreglasset
med bare hender.
Bruk kun samme type pære ved
utskiftingen.
Skift hovedlyspærer fra inne i motor‐
rommet.
Pærekontroll
Slå på tenningen, og sett på og
kontroller lysene etter utskifting av en
lyspære.
Halogenhovedlys
Halogenhovedlys med separate
lyspærer for nærlys og fjernlys.
Nærlys ( 1) utvendig lyspære
Fjernlys ( 2) innvendig lyspære
Nærlys (1)
1. Fjern beskyttelsesdekselet ved å trekke i tappen.
2.Trekk pærekontakten ut av reflek‐
torhuset.

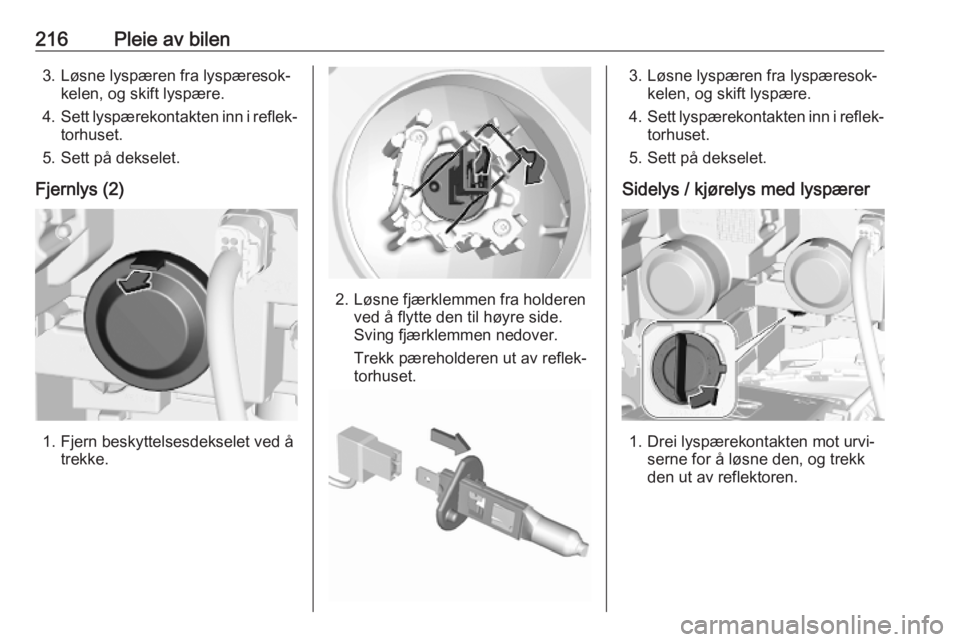

216Pleie av bilen3. Løsne lyspæren fra lyspæresok‐kelen, og skift lyspære.
4. Sett lyspærekontakten inn i reflek‐
torhuset.
5. Sett på dekselet.
Fjernlys (2)
1. Fjern beskyttelsesdekselet ved å trekke.
2. Løsne fjærklemmen fra holderenved å flytte den til høyre side.
Sving fjærklemmen nedover.
Trekk pæreholderen ut av reflek‐
torhuset.
3. Løsne lyspæren fra lyspæresok‐ kelen, og skift lyspære.
4. Sett lyspærekontakten inn i reflek‐
torhuset.
5. Sett på dekselet.
Sidelys / kjørelys med lyspærer
1. Drei lyspærekontakten mot urvi‐ serne for å løsne den, og trekk
den ut av reflektoren.

Pleie av bilen217
2. Fjern pæren fra kontakten ved åtrekke.
3. Bytt og sett inn en ny pære i holde‐
ren.
4. Sett lyspæreholderen i hovedlys‐ huset, og drei med klokken.
Sidelys / kjørelys med lysdioder
Overlat arbeidet til et verksted hvis
LED-lampene er defekte.
LED-hovedlys
Kjørelysene er utformet som LED- lamper og kan ikke byttes.
Lampene må repareres i et verksted
dersom det oppstår feil.
Tåkelys foran
1. Vikle en klut rundt spissen på en flat skrutrekker for å hindre lakk‐
skader. Sett skrutrekkeren i
utsparingen på kanten av dekse‐
let. Løsne dekselet ved å løfte det
forsiktig ut.
2. Skru løs og fjern de to skruene, og
fjern lykteenheten forover.
3. Drei lyspæresokkelen mot klokke‐
retningen, og fjern den fra lysen‐
heten.

218Pleie av bilen
4. Løsne pluggkontakten ved åtrekke i festetappen.
5. Fjern og bytt pæreenheten, og fest pluggkontakten. Merk at
pæren og holderen er en enhet og
må skiftes ut som en enhet.
6. Sett lyspæresokkelen i lysenhe‐ ten, og drei i klokkeretningen for å
feste.
7. Fest lysenheten ved å stramme de to skruene.
8. Sett på og fest dekselet.
Blinklys foran
1. Drei lyspærekontakten mot urvi‐ serne for å løsne den, og trekk
den ut av reflektoren.
2. Press pæren litt ned, drei den mot
urviseren og fjern den fra holde‐
ren.
3. Bytt og sett inn en ny pære i kontakten ved å dreie med klok‐
ken.
4. Sett lyspæreholderen i reflekto‐ ren, og drei med klokken.
Baklys
Lysenhet i karosseriet Bil med bakluke
1. Skru løs og ta ut de to skruene.

Pleie av bilen219
2. Trekk baklysenheten forsiktig utav utsparingen, og ta den av.
Pass på at ledningsføringen
holder seg på plass.
3. Løsne ledningen fra festet.
4. Trykk festehaken bakover, trekk i pæreholderen og løsne de gjen‐
værende festehakene.
5. Trykk pæren litt ned, drei den og fjern den fra pæreholderen. Skift
lyspære:
Tåkebaklys ( 1)
Ryggelys ( 2)
Blinklys / varselblinklys ( 3)
Baklys / bremselys ( 4)
6. Fest pæreholderen til lysenheten.
7. Fest ledningen til festet.
8. Fest lysenheten på bilens karos‐ seri og stram begge skruene.
Bil med bakdører
1. Skru løs og ta ut de to skruene.

220Pleie av bilen2. Trekk baklysenheten forsiktig utav utsparingen, og ta den av.
Pass på at ledningsføringen
holder seg på plass.
3. Løsne ledningen fra festet.
4. Koble ut festehakene for å fjerne pæreholderen.
5. Trykk pæren litt ned, drei den ogfjern den fra pæreholderen. Skift
lyspære:
Baklys / bremselys ( 1)
Blinklys/varselblinklys ( 2), ytre
pære
Ryggelys ( 3), indre pære
Tåkebaklys ( 4)
6. Fest pæreholderen til lysenheten.
7. Fest ledningen til festet.
8. Fest lysenheten på bilens karos‐ seri og stram begge skruene.
Høytmontert midtre bremselys
Høytmontert midtre bremselys er
utformet som lysdiode og kan ikke
skiftes ut.
Lampene må repareres i et verksted
dersom det oppstår feil.
Pærekontroll
Slå på tenningen, og kontroller alle
lysene.
Blinklys på siden For å skifte lyspæren må du ta ut
lyktehuset:

Pleie av bilen2211. Skyv lampehuset forover, og tadet ut bak.
2. Trykk festetappen oppover ogfjern pæreholderen fra pluggkon‐
takten.
3. Skift hele enheten.
4. Sett inn venstre ende av lampen, skyv mot venstre og sett inn høyreende.
Skiltlys
1. Stikk f.eks. en skrutrekker inn i utsparingen på dekselet, og fjerndet.
2. Trekk lyspæren ut av lyspærehol‐
deren, og skift den.
3. Fest dekselet.
Innvendige lys Få skiftet følgende lyspærer i et verk‐
sted:
● kupélys foran, leselys
● bagasjeromslys
● instrumentpanelbelysningen

222Pleie av bilenElektrisk anleggSikringer
Skift ut i samsvar med teksten på den defekte sikringen.
Det er to sikringsbokser i bilen: ● motorrom
● instrumentpanel
Slå alltid av den aktuelle bryteren og
tenningen før du skifter sikring.
En defekt sikring kan gjenkjennes ved
at tråden er smeltet.Merk
Skift ikke ut sikringen før årsaken
til feilen er fjernet.
Enkelte funksjoner kan være beskyt‐
tet med flere sikringer.
Det kan også være satt inn sikringer
som ikke har noen funksjon.
Sikringstrekker
Det kan være plassert en sikrings‐
trekker i sikringsboksen i motorrom‐
met. Uttrekkeren har to sider, hver av sidene er utformet for forskjellige
typer sikringer.
Ta tak i sikringen med sikringstrekke‐
ren, og trekk sikringen ut.
Sikringsboksen i
motorrommet
Sikringsboksen er foran til venstre i
motorrommet.
Løsne dekselet, og ta det av.
