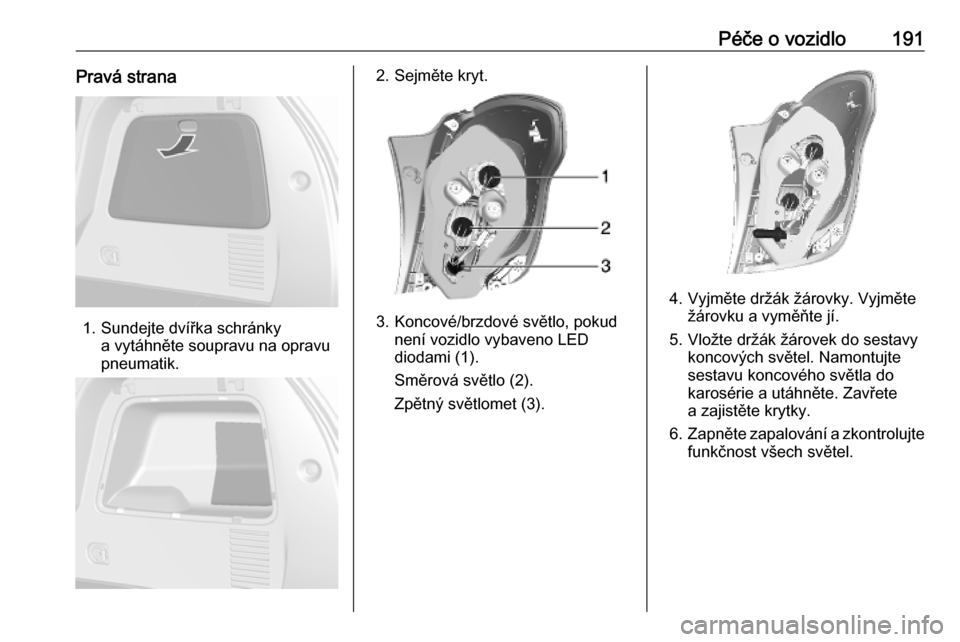

Péče o vozidlo191Pravá strana
1. Sundejte dvířka schránkya vytáhněte soupravu na opravu
pneumatik.
2. Sejměte kryt.
3. Koncové/brzdové světlo, pokud není vozidlo vybaveno LED
diodami (1).
Směrová světlo (2).
Zpětný světlomet (3).
4. Vyjměte držák žárovky. Vyjměte žárovku a vyměňte jí.
5. Vložte držák žárovek do sestavy koncových světel. Namontujte
sestavu koncového světla do
karosérie a utáhněte. Zavřete
a zajistěte krytky.
6. Zapněte zapalování a zkontrolujte
funkčnost všech světel.

192Péče o vozidloOsvětlení registračníznačky
1. Šroubovákem světlo opatrně vypačte.
2. Vyjměte svítilnu směrem dolů. Netahejte za vodiče.
Otočte držákem žárovky proti
směru hodinových ručiček
a odpojte jej.
3. Vyjměte žárovku z držáku a vyměňte žárovku.
4. Vložte držák žárovky do tělesažárovky a otočte jím ve směru
hodinových ručiček.
5. Vložte těleso světla a zajistěte jej pomocí šroubováku.
Zadní světlo do mlhy
Žárovky jsou přístupné ze spodní
strany vozidla.
1. Otočte držákem žárovky proti směru hodinových ručiček
a vyjměte jej ze světlometu.

Péče o vozidlo1932. Stisknutím přídržného výčnělkuodpojte patici žárovky od
konektoru.
3. Vyjměte a vyměňte patici žárovky
se žárovkou a připojte konektor.
4. Vložte patici žárovky do reflektoru
a otočte ji ve směru hodinových
ručiček a zajistěte ji.Elektrická soustava
Pojistky Údaje na náhradní pojistce se musejí
shodovat s údaji na vadné pojistce.
Ve skřínce nad kladným pólem
akumulátoru jsou některé hlavní
pojistky. Pokud je třeba, nechte je
vyměnit v servisu.
Před výměnou pojistky vypněte
příslušný spínač a zapalování.
Spálenou pojistku poznáte podle
přetaveného drátku. Pojistku
vyměňte pouze v případě, že byla
odstraněna příčina poruchy.
Některé funkce jsou chráněny
několika pojistkami.
Pojistky je také možné zasunout do
pozic, kde není připojena žádná
funkce.
Poznámky
Ne všechna označení v pojistkové
skříňce v této příručce se musí
vztahovat na Vaše vozidlo.
Pokud kontrolujete pojistkovou
skříňku, orientujte se podle nálepky
pojistkové skříňky.Pinzeta na pojistky
Pinzeta na pojistky se může nacházet v pojistkové skříňce v motorovém
prostoru.
Pinzetu na pojistky nasaďte podle
typu pojistky ze shora nebo ze strany
a pojistku vytáhněte.
Pojistková skříňka v motorovém prostoru
Pojistková skříňka se nachází
v motorovém prostoru.
Uvolněte kryt, zvedněte ho nahoru
a odstraňte.

194Péče o vozidloMini pojistkyČ.Obvod1Střešní okno2Spínač vnějších zrcátek/dešťovýsnímač/elektricky ovládaná oknaDRV3–4–5Řídicí modul elektrické brzdy6Inteligentní snímač baterie7Zámek sloupku řízení8Modul řízení převodovky9–10Zadní kamera/vnitřní zpětné
zrcátko/spínač světlometů/
světlomety11Stěrač zadního skla12Vyhřívání zadního okna13Sedadlo, bederní opěrkaČ.Obvod14Vyhřívání vnějších zpětných
zrcátek15Modul LPG / řídicí modul palivo‐
vého systému16Vyhřívání sedadel17Řídicí modul převodovky R/C/
vodní čerpadlo/nezávislé topení18Řídicí jednotka motoru R/C19Palivové čerpadlo20–21Chladicí ventilátor22–23Zapalovací cívka / vstřikovací
ventily24Čerpadlo ostřikovačů25Servopohon světlometu26Řídicí snímače motoru27–28Zapalování

Péče o vozidlo195Č.Obvod29Zapalování 1/230Výfukový systém31Levé dálkové světlo32Pravé dálkové světlo33Modul řízení motoru34Houkačka35Systém chlazení36Přední světlo do mlhy
Pojistky - J-boxy
Č.Obvod1Řídicí modul elektrické brzdy2Přední stěrač3Lineární napájecí modul4Napájecí svorka pojistkové
skříňky v přístrojové desce5–6Ohřívání palivaČ.Obvod7Startér8Chladicí ventilátor9Chladicí ventilátor10Modul řízení motoru / žhavicí
svíčka11Startér
Pojistková skříňka
v přístrojové desce
Ve vozidlech s levostranným řízením
je pojistková skříňka v interiéru
umístěna pod přístrojovou deskou na straně řidiče. Pojistky jsou přístupné
po demontování schránky. Schránku
demontujte tak, že ji otevřete
a vytáhnete ven.

196Péče o vozidloMini pojistkyČ.Obvod1Modul řízení karoserie2Modul řízení karoserie3Modul řízení karoserie4Modul řízení karoserie5Modul řízení karoserie6Modul řízení karoserie7Modul řízení karoserie8Modul řízení karoserie9Spínač zapalování10Bezpečnostní diagnostický
modul11Datový konektor12Klimatizace13Dveře zavazadlového prostoru14Modul centrální brány15Varování o opuštění jízdního
pruhu / vnitřní zrcátkoČ.Obvod16Přizpůsobivé přední světlomety17Zámek sloupku18Modul ultrazvukového parkova‐
cího asistenta19Řídicí modul karosérie / řízení
regulovaného napětí20Volant21–22Zapalovač cigaret / napájecí
zásuvka příslušenství na stej‐
nosměrný proud DC (přední)23Zapalovač cigaret / napájecí
zásuvka příslušenství na stej‐
nosměrný proud DC (zadní
strana středové konzoly)24Rezerva25Servisní modul telematiky26Vyhřívání volantu

Péče o vozidlo197Č.Obvod27Sestava sdružených přístrojů/
informační systém/spínač nezá‐
vislého topení28Zásuvka tažného zařízení29Informační displej/informační
systém30Modul řízení převodovky31Sestava sdruženého přístroje32Informační a zábavní systém33Zásuvka tažného zařízení34Modul pasivního vstupu / pasiv‐
ního startu
Pojistky S/B
Č.Obvod01Spínač elektricky ovládaného
sedadla02Rezerva03Elektricky ovládaná okna vpředuČ.Obvod04Elektricky ovládaná okna vzadu05Logistický režim06Spínač elektricky ovládaného
sedadla07Rezerva08Rezerva
Midi pojistky
Č.ObvodM01PTCPojistková skříňka
v zavazadlovém prostoru
Je umístěna v zavazadlovém
prostoru vlevo.
Pojistky jsou přístupné po sundání
krytu.

198Péče o vozidloMini pojistkyČ.Obvod1Zesilovač2Pohon všech kol3–4Selektivní katalická redukce5Selektivní katalická redukce6Selektivní katalická redukce7Selektivní katalická redukce8Rezerva9Rezerva10Rezerva11–12Rezerva13–14–15Rezerva16–Č.Obvod17–18–
Pojistky S/B
Č.Obvod1Stejnosměrný transformátor (DC/DC) 400 W2Stejnosměrný transformátor (DC/DC) 400 W3–4–5–6–7–8–9–
