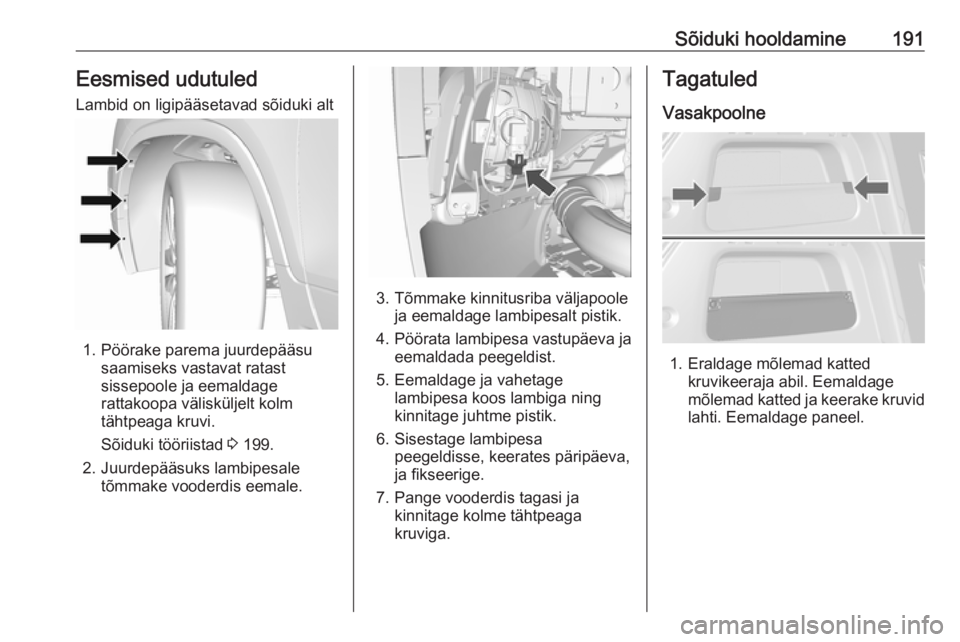

Sõiduki hooldamine191Eesmised udutuled
Lambid on ligipääsetavad sõiduki alt
1. Pöörake parema juurdepääsu saamiseks vastavat ratast
sissepoole ja eemaldage
rattakoopa välisküljelt kolm
tähtpeaga kruvi.
Sõiduki tööriistad 3 199.
2. Juurdepääsuks lambipesale tõmmake vooderdis eemale.
3. Tõmmake kinnitusriba väljapooleja eemaldage lambipesalt pistik.
4. Pöörata lambipesa vastupäeva ja eemaldada peegeldist.
5. Eemaldage ja vahetage lambipesa koos lambiga ning
kinnitage juhtme pistik.
6. Sisestage lambipesa peegeldisse, keerates päripäeva,
ja fikseerige.
7. Pange vooderdis tagasi ja kinnitage kolme tähtpeaga
kruviga.
Tagatuled
Vasakpoolne
1. Eraldage mõlemad katted kruvikeeraja abil. Eemaldage
mõlemad katted ja keerake kruvid
lahti. Eemaldage paneel.

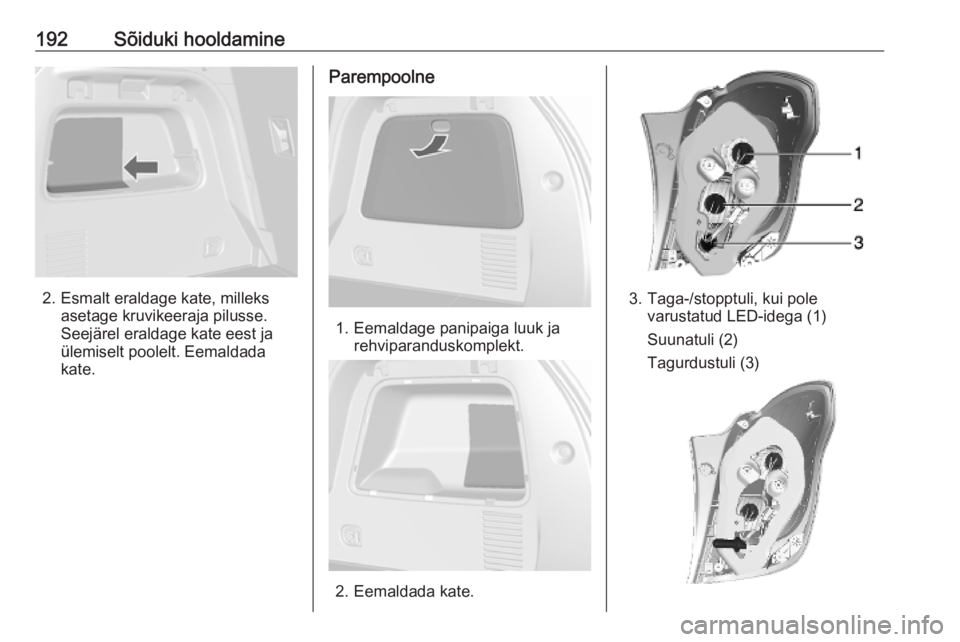

192Sõiduki hooldamine
2. Esmalt eraldage kate, milleksasetage kruvikeeraja pilusse.
Seejärel eraldage kate eest ja
ülemiselt poolelt. Eemaldada
kate.
Parempoolne
1. Eemaldage panipaiga luuk ja rehviparanduskomplekt.
2. Eemaldada kate.
3. Taga-/stopptuli, kui polevarustatud LED-idega (1)
Suunatuli (2)
Tagurdustuli (3)

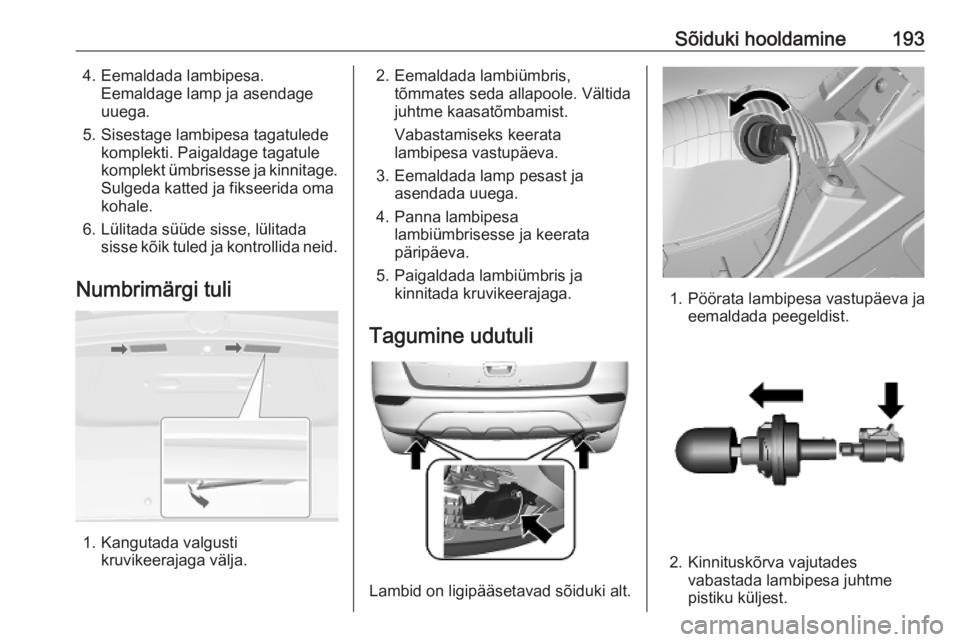

Sõiduki hooldamine1934. Eemaldada lambipesa.Eemaldage lamp ja asendage
uuega.
5. Sisestage lambipesa tagatulede komplekti. Paigaldage tagatule
komplekt ümbrisesse ja kinnitage. Sulgeda katted ja fikseerida oma
kohale.
6. Lülitada süüde sisse, lülitada sisse kõik tuled ja kontrollida neid.
Numbrimärgi tuli
1. Kangutada valgusti kruvikeerajaga välja.
2. Eemaldada lambiümbris,tõmmates seda allapoole. Vältida
juhtme kaasatõmbamist.
Vabastamiseks keerata
lambipesa vastupäeva.
3. Eemaldada lamp pesast ja asendada uuega.
4. Panna lambipesa lambiümbrisesse ja keerata
päripäeva.
5. Paigaldada lambiümbris ja kinnitada kruvikeerajaga.
Tagumine udutuli
Lambid on ligipääsetavad sõiduki alt.
1. Pöörata lambipesa vastupäeva ja eemaldada peegeldist.
2. Kinnituskõrva vajutadesvabastada lambipesa juhtme
pistiku küljest.

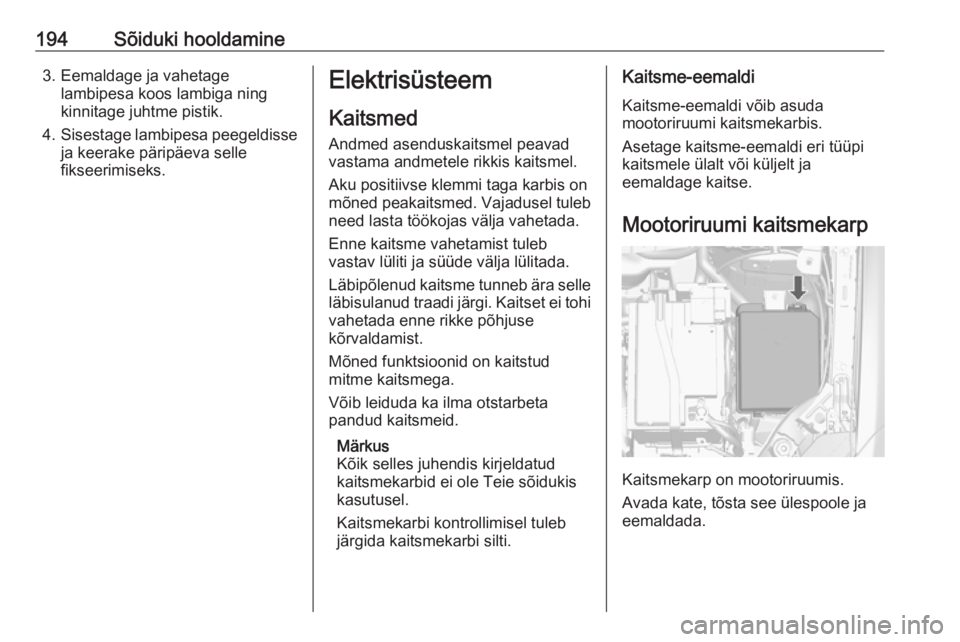

194Sõiduki hooldamine3. Eemaldage ja vahetagelambipesa koos lambiga ning
kinnitage juhtme pistik.
4. Sisestage lambipesa peegeldisse
ja keerake päripäeva selle
fikseerimiseks.Elektrisüsteem
Kaitsmed Andmed asenduskaitsmel peavad
vastama andmetele rikkis kaitsmel.
Aku positiivse klemmi taga karbis on mõned peakaitsmed. Vajadusel tuleb need lasta töökojas välja vahetada.
Enne kaitsme vahetamist tuleb
vastav lüliti ja süüde välja lülitada.
Läbipõlenud kaitsme tunneb ära selle läbisulanud traadi järgi. Kaitset ei tohi
vahetada enne rikke põhjuse
kõrvaldamist.
Mõned funktsioonid on kaitstud
mitme kaitsmega.
Võib leiduda ka ilma otstarbeta
pandud kaitsmeid.
Märkus
Kõik selles juhendis kirjeldatud
kaitsmekarbid ei ole Teie sõidukis
kasutusel.
Kaitsmekarbi kontrollimisel tuleb järgida kaitsmekarbi silti.Kaitsme-eemaldi
Kaitsme-eemaldi võib asuda
mootoriruumi kaitsmekarbis.
Asetage kaitsme-eemaldi eri tüüpi
kaitsmele ülalt või küljelt ja
eemaldage kaitse.
Mootoriruumi kaitsmekarp
Kaitsmekarp on mootoriruumis.
Avada kate, tõsta see ülespoole ja
eemaldada.

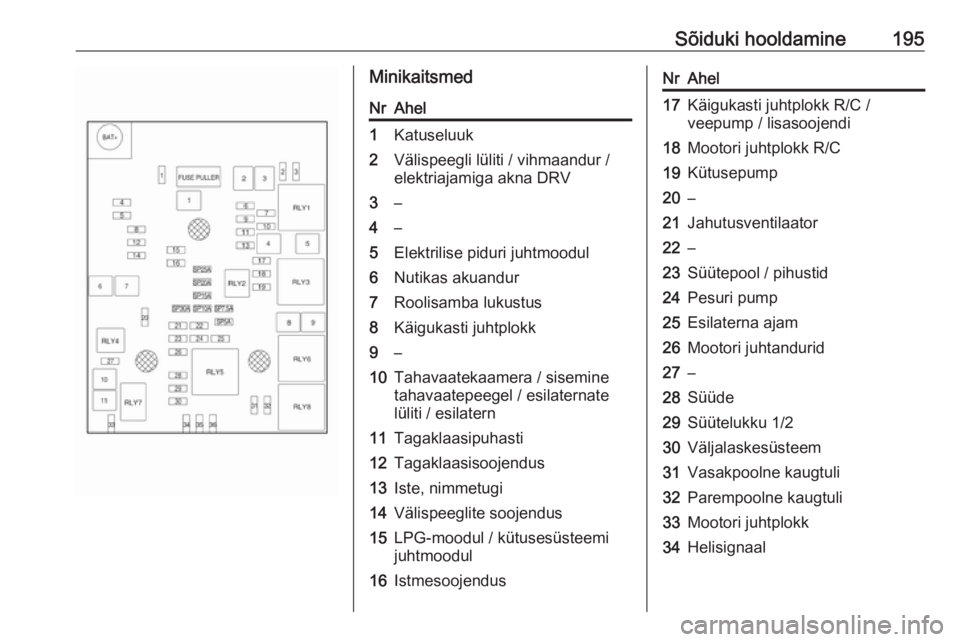

Sõiduki hooldamine195MinikaitsmedNrAhel1Katuseluuk2Välispeegli lüliti / vihmaandur /
elektriajamiga akna DRV3–4–5Elektrilise piduri juhtmoodul6Nutikas akuandur7Roolisamba lukustus8Käigukasti juhtplokk9–10Tahavaatekaamera / sisemine
tahavaatepeegel / esilaternate
lüliti / esilatern11Tagaklaasipuhasti12Tagaklaasisoojendus13Iste, nimmetugi14Välispeeglite soojendus15LPG-moodul / kütusesüsteemi
juhtmoodul16IstmesoojendusNrAhel17Käigukasti juhtplokk R/C /
veepump / lisasoojendi18Mootori juhtplokk R/C19Kütusepump20–21Jahutusventilaator22–23Süütepool / pihustid24Pesuri pump25Esilaterna ajam26Mootori juhtandurid27–28Süüde29Süütelukku 1/230Väljalaskesüsteem31Vasakpoolne kaugtuli32Parempoolne kaugtuli33Mootori juhtplokk34Helisignaal

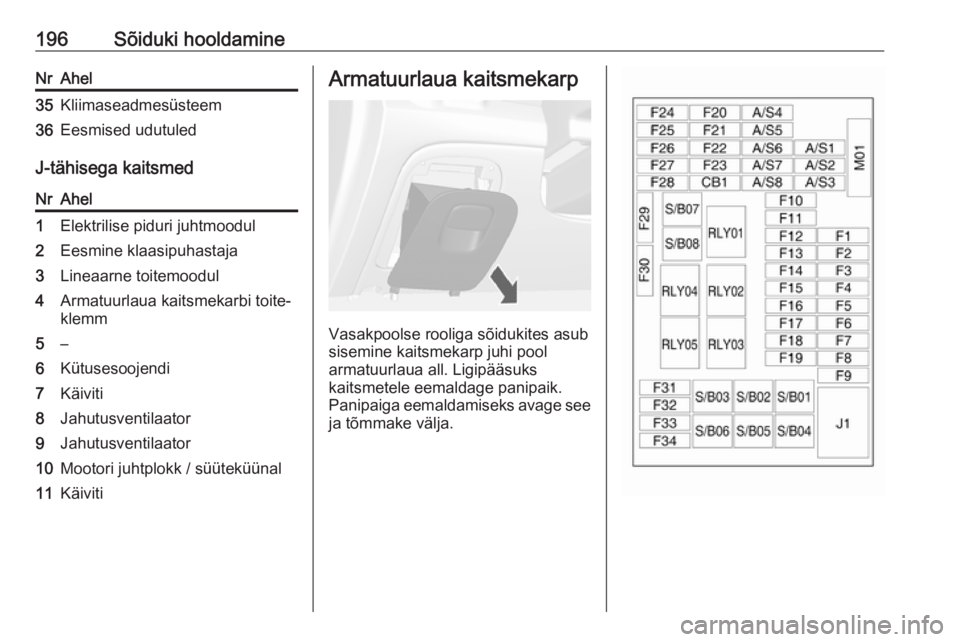

196Sõiduki hooldamineNrAhel35Kliimaseadmesüsteem36Eesmised udutuled
J-tähisega kaitsmed
NrAhel1Elektrilise piduri juhtmoodul2Eesmine klaasipuhastaja3Lineaarne toitemoodul4Armatuurlaua kaitsmekarbi toite‐
klemm5–6Kütusesoojendi7Käiviti8Jahutusventilaator9Jahutusventilaator10Mootori juhtplokk / süüteküünal11KäivitiArmatuurlaua kaitsmekarp
Vasakpoolse rooliga sõidukites asub
sisemine kaitsmekarp juhi pool
armatuurlaua all. Ligipääsuks
kaitsmetele eemaldage panipaik.
Panipaiga eemaldamiseks avage see
ja tõmmake välja.

Sõiduki hooldamine197MinikaitsmedNrAhel1Kere juhtmoodul2Kere juhtmoodul3Kere juhtmoodul4Kere juhtmoodul5Kere juhtmoodul6Kere juhtmoodul7Kere juhtmoodul8Kere juhtmoodul9Süütelukk10Ohutuse diagnoosimoodul11Andmeühenduse konnektor12Kliimaseade13Tagaluuk14Kesklüüsi moodul15Sõidurajalt kõrvalekaldumise
hoiatussüsteem / sisepeegel16Kohanduvad esituled17Roolisamba lukustus18Ultraheli-parkimisabi moodulNrAhel19Kere juhtmoodul / pingeregu‐
laator20Rooliratas21–22Sigaretisüütel / alalisvoolu pisti‐
kupesa (ees)23Sigaretisüütel / alalisvoolu pisti‐
kupesa (tagumisel keskkon‐
soolil)24Varu25Telemaatikateenuse moodul26Soojendusega rool27Armatuurlaua näidikuplokk / Info‐ tainment-süsteem / lisasoojendi
lüliti28Haagise pistikupesa29Infoekraan/Infotainment-
süsteem30Käigukasti juhtplokk31Armatuurlaua näidikuplokk32Infotainment-süsteemNrAhel33Haagise pistikupesa34Passiivne sisenemine / passiivse
käivituse moodul
S/B-kaitsmed
NrAhel01Elektrilise istme lüliti02Varu03Elektriajamiga esiaknad04Elektriajamiga tagaaknad05Logistikarežiim06Elektrilise istme lüliti07Varu08Varu
Midikaitse
NrAhelM01PTC

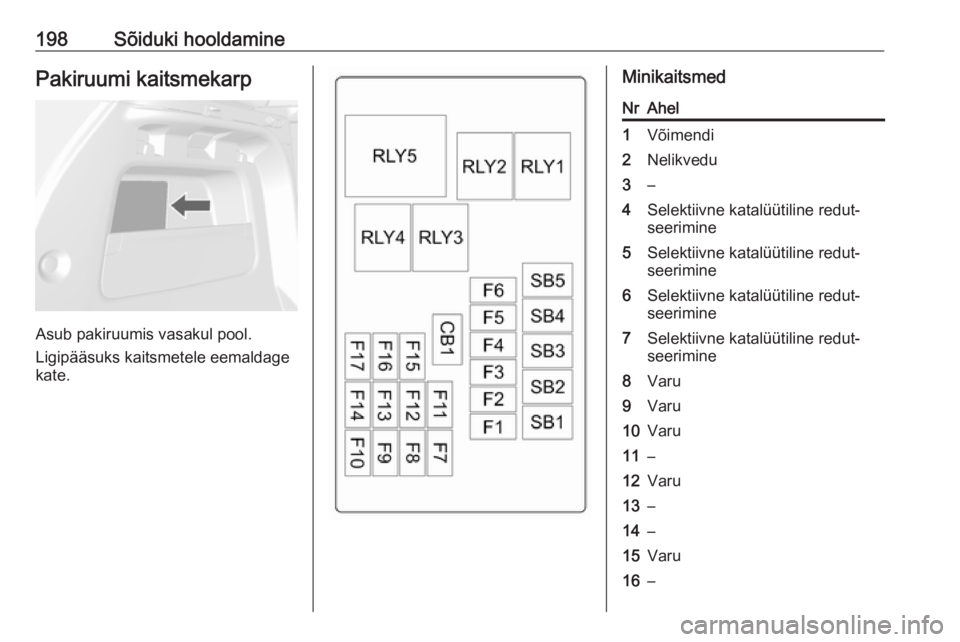

198Sõiduki hooldaminePakiruumi kaitsmekarp
Asub pakiruumis vasakul pool.
Ligipääsuks kaitsmetele eemaldage
kate.
MinikaitsmedNrAhel1Võimendi2Nelikvedu3–4Selektiivne katalüütiline redut‐
seerimine5Selektiivne katalüütiline redut‐
seerimine6Selektiivne katalüütiline redut‐
seerimine7Selektiivne katalüütiline redut‐
seerimine8Varu9Varu10Varu11–12Varu13–14–15Varu16–
