Péče o vozidlo2552. Stisknutím příchytky směremdopředu uvolněte držák žárovky.
Vytáhněte držák žárovky z tělesa
reflektoru.
3. Odpojte žárovku od držáku žárovky a vyměňte ji.
4. Nasaďte držák žárovky.
5. Nasaďte víčko a otáčejte jím po směru hodinových ručiček.
Světla předních směrových světel Vadné diody LED nechte vyměnit
v odborném servisu.
Boční světla
Vadné diody LED nechte vyměnit
v odborném servisu.
Světla pro jízdu ve dne Vadné diody LED nechte vyměnitv odborném servisu.
LED světlomety
Světlomety tlumených a dálkových
světel, boční obrysová světla, světla
pro jízdu ve dne a směrová světla
jsou konstruována jako LED diody
a nelze je vyměňovat.
V případě poruchy nechte tato světla
opravit v servisu.Přední mlhová světla
1. Grand Sport, Sports Tourer
Abyste předešli poškození laku,
obalte špičku šroubováku
hadříkem. Zasuňte šroubovák do
výřezu v okraji krytu. Zapáčením
kryt opatrně uvolněte.
Country Tourer

256Péče o vozidlo
Pomocí hvězdičkového
šroubováku vyšroubujte šroub.
2. Grand Sport, Sports Tourer
Pomocí hvězdičkového
šroubováku vyšroubujte šroub
a sejměte čelní kryt.
Country Tourer
Abyste předešli poškození laku,
obalte špičku šroubováku
hadříkem. Zasuňte šroubovák do
výřezu a zapáčením uvolněte
čelní kryt.
3. Pomocí hvězdičkového šroubováku vyšroubujte tři šrouby
a vyjměte sestavu světla směrem
dopředu.

Péče o vozidlo2574. Otočte paticí žárovky dolevaa vyjměte ji ze sestavy světla.
5. Stiskněte pojistný jazýček a odpojte konektor.
6. Vyjměte a vyměňte sestavu žárovky a připojte konektor.
Všimněte si, že žárovka
a zásuvka konektoru tvoří jednu
sestavu a musí se vyměnit
společně.
7. Vložte patici žárovky do sestavy světla, otočte ji doprava
a zajistěte.
8. Namontujte sestavu světla a utáhněte tři šrouby.
9. Nasaďte čelní kryt a utáhnětešroub.
10. Grand Sport, Sports Tourer
Nasaďte a zajistěte kryt.
Koncová světla Koncová a brzdová světla jsou
konstruována s diodami LED.
V případě závady nechte diody LED
vyměnit v servisu.
Směrová světla, zadní mlhové světlo
a světla zpátečky jsou konstruována
pro žárovky, které lze vyměnit
následujícím způsobem.Grand Sport
Montážní celek světel v karosérii
1. Demontujte kryt na příslušné straně.

258Péče o vozidlo2. Zevnitř rukou odšroubujte dvěplastové zajišťovací matice.
3.Opatrně vytáhněte sestavu světel
z prohlubně a vyjměte ji. Dejte
pozor, aby nedošlo k natažení
kabelu.
4. Otočte paticí žárovky směrového světla proti směru hodinových
ručiček a vyjměte ji z montážního
celku světel.
5. Vyjměte a vyměňte žárovku směrového světla.
6. Patici žárovky upevněte do montážního celku světel.
7. Upevněte montážní celek světla ke karosérii vozidla a utáhněte
upevňovací matice z vnitřní části
zavazadlového prostoru.
Připevněte kryt.
Sestava světel v zadních výklopných
dveřích

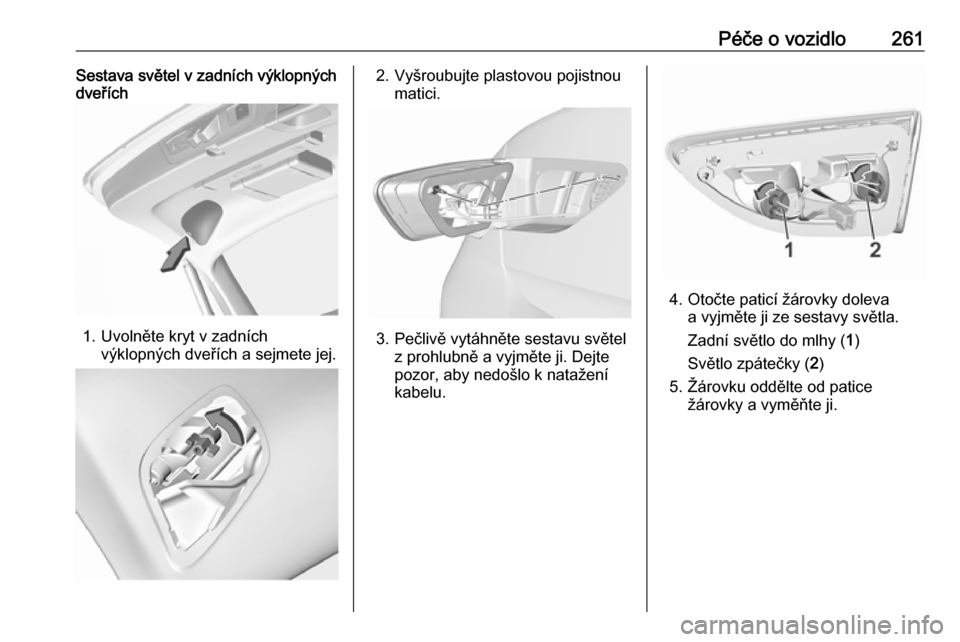

1. Uvolněte kryt v zadních
výklopných dveřích a sejmete jej.

Péče o vozidlo259
2. Vyšroubujte plastovou pojistnoumatici.
3.Opatrně vytáhněte sestavu světel
z prohlubně a vyjměte ji. Dejte
pozor, aby nedošlo k natažení
kabelu.
4. Otočte paticí žárovky doleva a vyjměte ji ze sestavy světla.
Zadní světlo do mlhy ( 1)
Světlo zpátečky ( 2)
5. Žárovku oddělte od patice žárovky a vyměňte ji.
Zadní světlo do mlhy
Světlo pro jízdu dozadu
6. Patici žárovky vložte do montážního celku koncových
světel. Nasaďte sestavu světla na

260Péče o vozidlozadní výklopné dveře a utáhněte
šroub z vnitřní strany. Připevněte
kryt.
Sports Tourer, Country Tourer
Montážní celek světel v karosérii
1. Otevřete kryty šroubovákem. Odšroubujte a vyjměte oba
šrouby.
2. Opatrně vytáhněte sestavu světel
z prohlubně a vyjměte ji. Dejte
pozor, aby nedošlo k natažení
kabelu.
3. Otočte paticí žárovky směrového světla proti směru hodinových
ručiček a vyjměte ji z montážního
celku světel.
4. Žárovku směrového světla vyjměte z patice a vyměňte ji.
5. Patici žárovky upevněte do montážního celku světel.
6. Montážní celek světel upevněte do karosérie vozidla a utáhněte
šrouby. Zavřete kryty.

Péče o vozidlo261Sestava světel v zadních výklopných
dveřích
1. Uvolněte kryt v zadních
výklopných dveřích a sejmete jej.
2. Vyšroubujte plastovou pojistnoumatici.
3. Pečlivě vytáhněte sestavu světel z prohlubně a vyjměte ji. Dejte
pozor, aby nedošlo k natažení
kabelu.
4. Otočte paticí žárovky doleva a vyjměte ji ze sestavy světla.
Zadní světlo do mlhy ( 1)
Světlo zpátečky ( 2)
5. Žárovku oddělte od patice žárovky a vyměňte ji.

262Péče o vozidlo
Zadní světlo do mlhy
Světlo pro jízdu dozadu
6. Patici se žárovkou zasuňte do montážního celku světla.
Nasaďte sestavu světla na zadní
výklopné dveře a utáhněte šroub
z vnitřní strany. Připevněte kryt.
Boční směrová světla Při výměně žárovky odmontujte
tělesa světla:
1. Těleso světla posuňte dopředu a vyjměte ho za zadní stranu.
2. Otočte držák žárovky proti směru
hodinových ručiček a vymontujteho z tělesa.
3. Vytáhněte žárovku od držáku žárovky a vyměňte ji.
