218Sürüş ve kullanımPanoramik görüş sistemi
Bu sistem, aracın çevresinin kuş
bakışına benzer şekilde yaklaşık
360°'lik bir açıyla Bilgi Ekranında görüntülenmesine olanak sağlar.

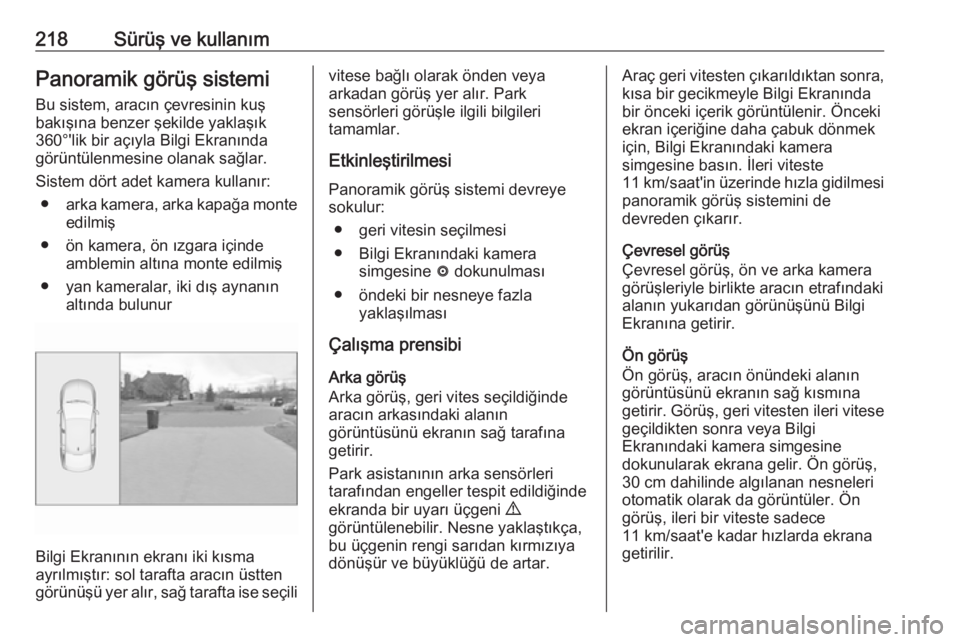

Sistem dört adet kamera kullanır: ● arka kamera, arka kapağa monte
edilmiş
● ön kamera, ön ızgara içinde amblemin altına monte edilmiş
● yan kameralar, iki dış aynanın altında bulunur
Bilgi Ekranının ekranı iki kısma
ayrılmıştır: sol tarafta aracın üstten
görünüşü yer alır, sağ tarafta ise seçili
vitese bağlı olarak önden veya
arkadan görüş yer alır. Park
sensörleri görüşle ilgili bilgileri
tamamlar.
Etkinleştirilmesi
Panoramik görüş sistemi devreye
sokulur:
● geri vitesin seçilmesi
● Bilgi Ekranındaki kamera simgesine ë dokunulması
● öndeki bir nesneye fazla yaklaşılması
Çalışma prensibi
Arka görüş
Arka görüş, geri vites seçildiğinde
aracın arkasındaki alanın
görüntüsünü ekranın sağ tarafına
getirir.
Park asistanının arka sensörleri
tarafından engeller tespit edildiğinde
ekranda bir uyarı üçgeni 9
görüntülenebilir. Nesne yaklaştıkça,
bu üçgenin rengi sarıdan kırmızıya
dönüşür ve büyüklüğü de artar.Araç geri vitesten çıkarıldıktan sonra, kısa bir gecikmeyle Bilgi Ekranında
bir önceki içerik görüntülenir. Önceki
ekran içeriğine daha çabuk dönmek
için, Bilgi Ekranındaki kamera
simgesine basın. İleri viteste
11 km/saat'in üzerinde hızla gidilmesi
panoramik görüş sistemini de
devreden çıkarır.
Çevresel görüş
Çevresel görüş, ön ve arka kamera
görüşleriyle birlikte aracın etrafındaki
alanın yukarıdan görünüşünü Bilgi
Ekranına getirir.
Ön görüş
Ön görüş, aracın önündeki alanın
görüntüsünü ekranın sağ kısmına
getirir. Görüş, geri vitesten ileri vitese
geçildikten sonra veya Bilgi
Ekranındaki kamera simgesine
dokunularak ekrana gelir. Ön görüş,
30 cm dahilinde algılanan nesneleri
otomatik olarak da görüntüler. Ön
görüş, ileri bir viteste sadece
11 km/saat'e kadar hızlarda ekrana getirilir.

Sürüş ve kullanım221

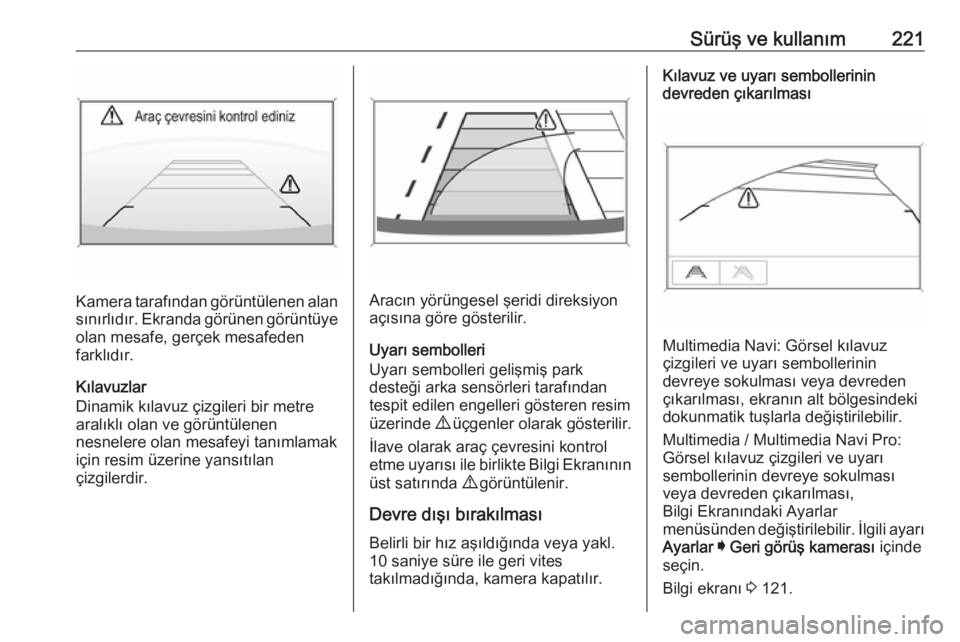

Kamera tarafından görüntülenen alan
sınırlıdır. Ekranda görünen görüntüye olan mesafe, gerçek mesafeden
farklıdır.
Kılavuzlar
Dinamik kılavuz çizgileri bir metre aralıklı olan ve görüntülenen
nesnelere olan mesafeyi tanımlamak
için resim üzerine yansıtılan
çizgilerdir.Aracın yörüngesel şeridi direksiyon
açısına göre gösterilir.
Uyarı sembolleri
Uyarı sembolleri gelişmiş park
desteği arka sensörleri tarafından
tespit edilen engelleri gösteren resim
üzerinde 9 üçgenler olarak gösterilir.
İlave olarak araç çevresini kontrol
etme uyarısı ile birlikte Bilgi Ekranının
üst satırında 9 görüntülenir.
Devre dışı bırakılması
Belirli bir hız aşıldığında veya yakl.
10 saniye süre ile geri vites
takılmadığında, kamera kapatılır.
Kılavuz ve uyarı sembollerinin
devreden çıkarılması
Multimedia Navi: Görsel kılavuz
çizgileri ve uyarı sembollerinin
devreye sokulması veya devreden
çıkarılması, ekranın alt bölgesindeki
dokunmatik tuşlarla değiştirilebilir.
Multimedia / Multimedia Navi Pro:
Görsel kılavuz çizgileri ve uyarı
sembollerinin devreye sokulması
veya devreden çıkarılması,
Bilgi Ekranındaki Ayarlar
menüsünden değiştirilebilir. İlgili ayarı
Ayarlar I Geri görüş kamerası içinde
seçin.
Bilgi ekranı 3 121.

222Sürüş ve kullanımAraç ayarlarının kişiselleştirilmesi
3 127.
Sistemdeki kısıtlamalar Arka görüş kamerası aşağıdaki
durumlarda doğru çalışmayabilir:
● Ortam karanlık ise.
● Güneş veya far ışıkları doğrudan
kamera merceklerine parlıyorsa.
● Gece sürüşü sırasında.
● Sisli, yağmurlu ve karlı havalarda, görüş mesafesi kısıtlı
ise.
● Kamera merceklerinin önü kar, buz, sulu kar, çamur, toprakla
kapandıysa. Merceği temizleyin,
suyla durulayın ve yumuşak bir
bezle silin.
● Araç bir römork çekerken.
● Araç arkadan kazaya uğradığında.
● Çok aşırı sıcaklık değişimlerinde.
Hata mesajları Bilgi Ekranının üst
satırında bir 9 ile gösterilir.Arka çapraz trafik uyarısı
Arka görüş kamerasına ek olarak
3 220, geriye doğru sürerken arka
çapraz trafik uyarısı sol veya sağ
taraftan çapraz trafik konusunda
uyarır. Çapraz trafik fark edildiğinde
ve arka görüş kamerası
etkinleştirildiğinde, yönlendirme oklu

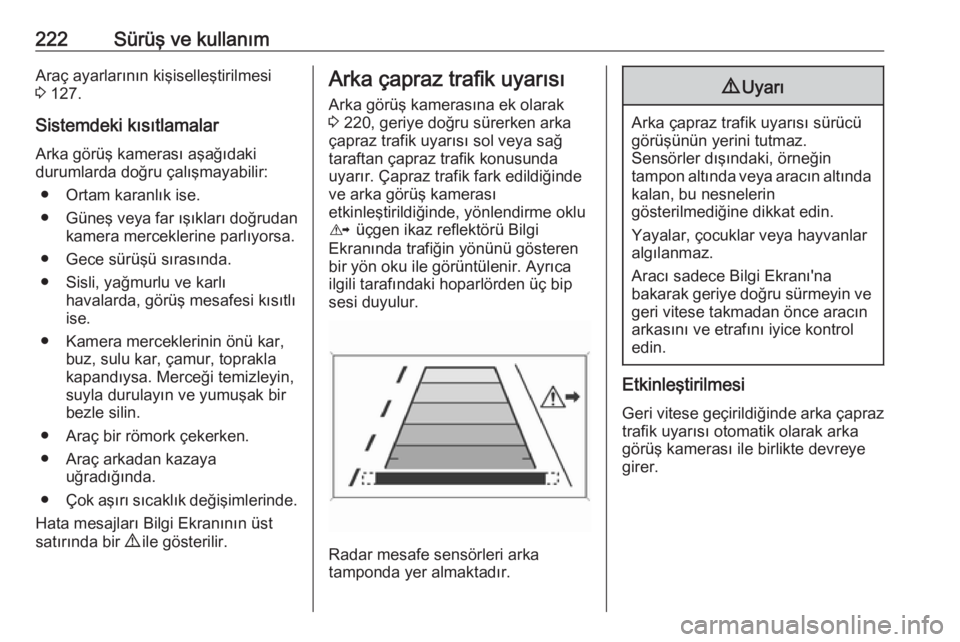

K üçgen ikaz reflektörü Bilgi
Ekranında trafiğin yönünü gösteren
bir yön oku ile görüntülenir. Ayrıca
ilgili tarafındaki hoparlörden üç bip
sesi duyulur.
Radar mesafe sensörleri arka
tamponda yer almaktadır.
9 Uyarı
Arka çapraz trafik uyarısı sürücü
görüşünün yerini tutmaz.
Sensörler dışındaki, örneğin
tampon altında veya aracın altında kalan, bu nesnelerin
gösterilmediğine dikkat edin.
Yayalar, çocuklar veya hayvanlar
algılanmaz.
Aracı sadece Bilgi Ekranı'na
bakarak geriye doğru sürmeyin ve geri vitese takmadan önce aracınarkasını ve etrafını iyice kontrol
edin.
Etkinleştirilmesi
Geri vitese geçirildiğinde arka çapraztrafik uyarısı otomatik olarak arka
görüş kamerası ile birlikte devreye
girer.

Sürüş ve kullanım223Algılama bölgeleri

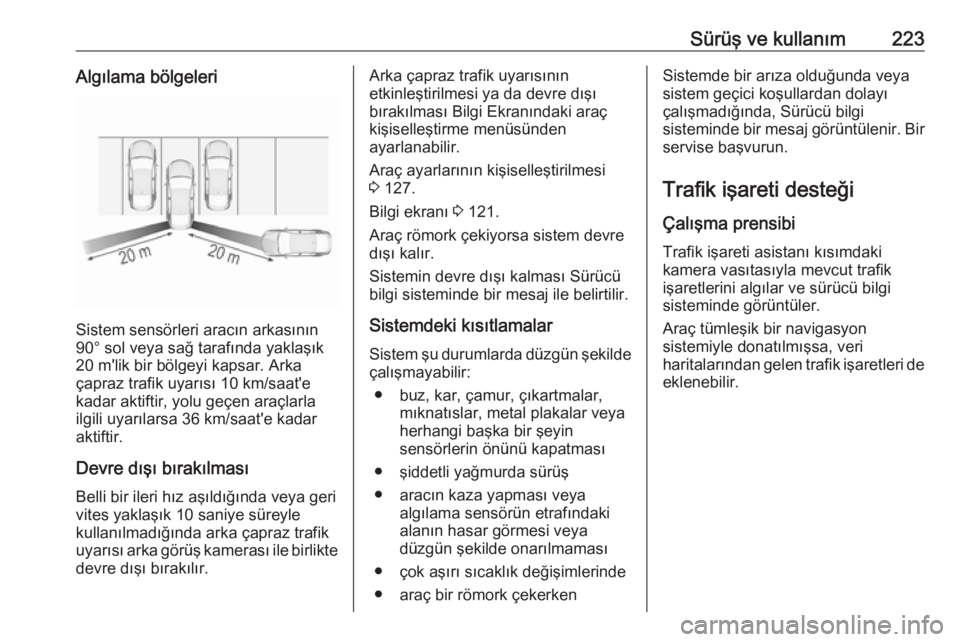

Sistem sensörleri aracın arkasının
90° sol veya sağ tarafında yaklaşık 20 m'lik bir bölgeyi kapsar. Arka
çapraz trafik uyarısı 10 km/saat'e
kadar aktiftir, yolu geçen araçlarla
ilgili uyarılarsa 36 km/saat'e kadar
aktiftir.
Devre dışı bırakılması Belli bir ileri hız aşıldığında veya geri
vites yaklaşık 10 saniye süreyle
kullanılmadığında arka çapraz trafik
uyarısı arka görüş kamerası ile birlikte
devre dışı bırakılır.
Arka çapraz trafik uyarısının
etkinleştirilmesi ya da devre dışı
bırakılması Bilgi Ekranındaki araç
kişiselleştirme menüsünden
ayarlanabilir.
Araç ayarlarının kişiselleştirilmesi 3 127.
Bilgi ekranı 3 121.
Araç römork çekiyorsa sistem devre dışı kalır.
Sistemin devre dışı kalması Sürücü bilgi sisteminde bir mesaj ile belirtilir.
Sistemdeki kısıtlamalar Sistem şu durumlarda düzgün şekilde
çalışmayabilir:
● buz, kar, çamur, çıkartmalar, mıknatıslar, metal plakalar veya
herhangi başka bir şeyin
sensörlerin önünü kapatması
● şiddetli yağmurda sürüş
● aracın kaza yapması veya algılama sensörün etrafındaki
alanın hasar görmesi veya
düzgün şekilde onarılmaması
● çok aşırı sıcaklık değişimlerinde
● araç bir römork çekerkenSistemde bir arıza olduğunda veya
sistem geçici koşullardan dolayı
çalışmadığında, Sürücü bilgi
sisteminde bir mesaj görüntülenir. Bir servise başvurun.
Trafik işareti desteği
Çalışma prensibi Trafik işareti asistanı kısımdaki
kamera vasıtasıyla mevcut trafik
işaretlerini algılar ve sürücü bilgi
sisteminde görüntüler.
Araç tümleşik bir navigasyon
sistemiyle donatılmışsa, veri
haritalarından gelen trafik işaretleri de eklenebilir.

Sürüş ve kullanım229Sürüş Yardımı sayfasındaki gösterge

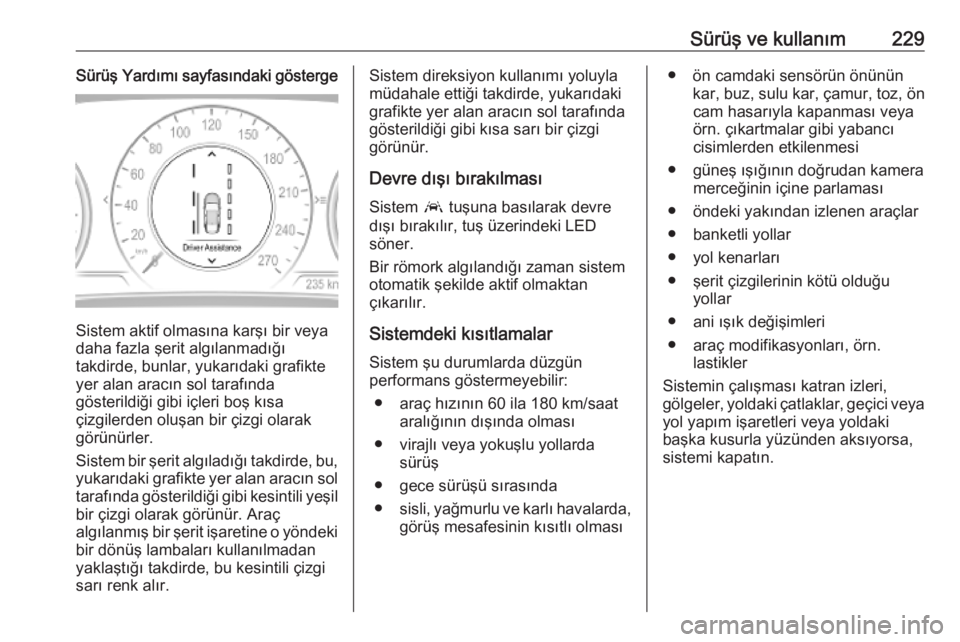

Sistem aktif olmasına karşı bir veya
daha fazla şerit algılanmadığı
takdirde, bunlar, yukarıdaki grafikte
yer alan aracın sol tarafında
gösterildiği gibi içleri boş kısa
çizgilerden oluşan bir çizgi olarak
görünürler.
Sistem bir şerit algıladığı takdirde, bu,
yukarıdaki grafikte yer alan aracın sol tarafında gösterildiği gibi kesintili yeşilbir çizgi olarak görünür. Araç
algılanmış bir şerit işaretine o yöndeki
bir dönüş lambaları kullanılmadan
yaklaştığı takdirde, bu kesintili çizgi
sarı renk alır.
Sistem direksiyon kullanımı yoluyla
müdahale ettiği takdirde, yukarıdaki
grafikte yer alan aracın sol tarafında
gösterildiği gibi kısa sarı bir çizgi
görünür.
Devre dışı bırakılması
Sistem a tuşuna basılarak devre
dışı bırakılır, tuş üzerindeki LED
söner.
Bir römork algılandığı zaman sistem
otomatik şekilde aktif olmaktan
çıkarılır.
Sistemdeki kısıtlamalarSistem şu durumlarda düzgün
performans göstermeyebilir:
● araç hızının 60 ila 180 km/saat aralığının dışında olması
● virajlı veya yokuşlu yollarda sürüş
● gece sürüşü sırasında
● sisli, yağmurlu ve karlı havalarda,
görüş mesafesinin kısıtlı olması● ön camdaki sensörün önünün
kar, buz, sulu kar, çamur, toz, öncam hasarıyla kapanması veya
örn. çıkartmalar gibi yabancı
cisimlerden etkilenmesi
● güneş ışığının doğrudan kamera merceğinin içine parlaması
● öndeki yakından izlenen araçlar
● banketli yollar
● yol kenarları
● şerit çizgilerinin kötü olduğu yollar
● ani ışık değişimleri
● araç modifikasyonları, örn. lastikler
Sistemin çalışması katran izleri,
gölgeler, yoldaki çatlaklar, geçici veya yol yapım işaretleri veya yoldaki
başka kusurla yüzünden aksıyorsa,
sistemi kapatın.

Araç bakımı263

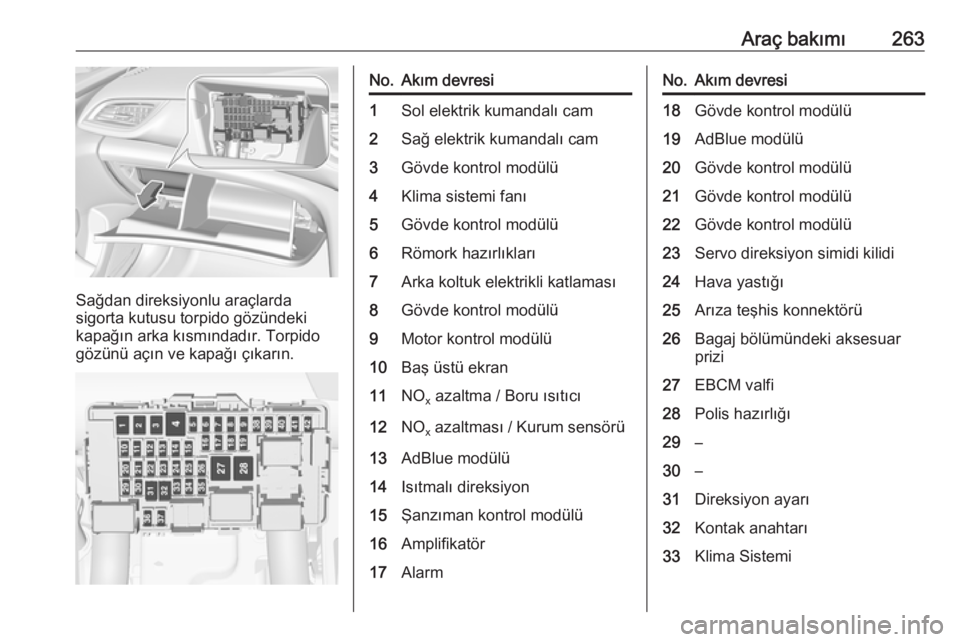

Sağdan direksiyonlu araçlarda
sigorta kutusu torpido gözündeki
kapağın arka kısmındadır. Torpido
gözünü açın ve kapağı çıkarın.
No.Akım devresi1Sol elektrik kumandalı cam2Sağ elektrik kumandalı cam3Gövde kontrol modülü4Klima sistemi fanı5Gövde kontrol modülü6Römork hazırlıkları7Arka koltuk elektrikli katlaması8Gövde kontrol modülü9Motor kontrol modülü10Baş üstü ekran11NO x azaltma / Boru ısıtıcı12NO
x azaltması / Kurum sensörü13AdBlue modülü14Isıtmalı direksiyon15Şanzıman kontrol modülü16Amplifikatör17AlarmNo.Akım devresi18Gövde kontrol modülü19AdBlue modülü20Gövde kontrol modülü21Gövde kontrol modülü22Gövde kontrol modülü23Servo direksiyon simidi kilidi24Hava yastığı25Arıza teşhis konnektörü26Bagaj bölümündeki aksesuar
prizi27EBCM valfi28Polis hazırlığı29–30–31Direksiyon ayarı32Kontak anahtarı33Klima Sistemi

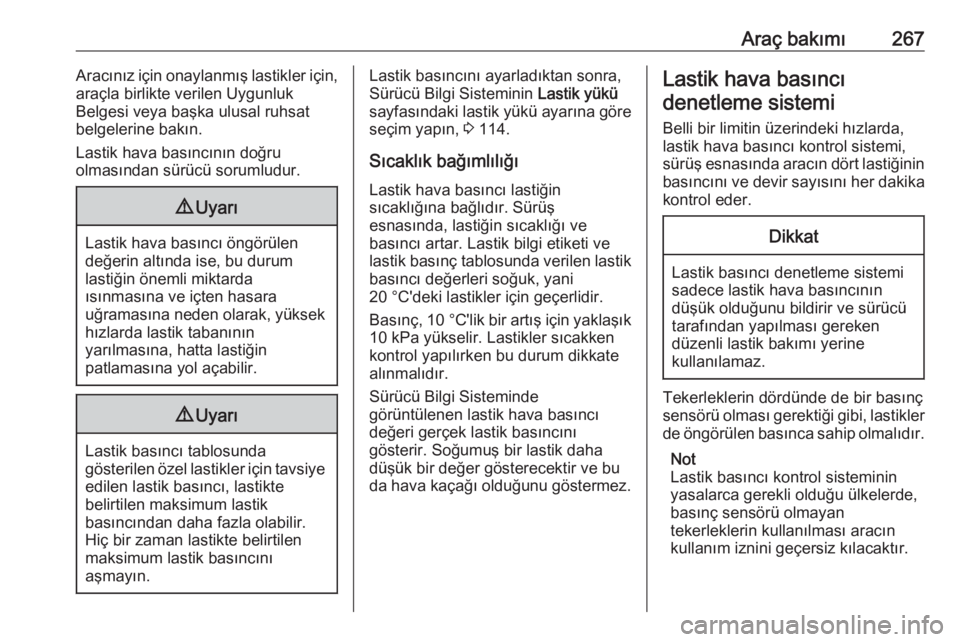

Araç bakımı267Aracınız için onaylanmış lastikler için,
araçla birlikte verilen Uygunluk
Belgesi veya başka ulusal ruhsat
belgelerine bakın.
Lastik hava basıncının doğru
olmasından sürücü sorumludur.9 Uyarı
Lastik hava basıncı öngörülen
değerin altında ise, bu durum
lastiğin önemli miktarda
ısınmasına ve içten hasara
uğramasına neden olarak, yüksek hızlarda lastik tabanının
yarılmasına, hatta lastiğin
patlamasına yol açabilir.
9 Uyarı
Lastik basıncı tablosunda
gösterilen özel lastikler için tavsiye
edilen lastik basıncı, lastikte
belirtilen maksimum lastik
basıncından daha fazla olabilir.
Hiç bir zaman lastikte belirtilen
maksimum lastik basıncını
aşmayın.
Lastik basıncını ayarladıktan sonra, Sürücü Bilgi Sisteminin Lastik yükü
sayfasındaki lastik yükü ayarına göre seçim yapın, 3 114.
Sıcaklık bağımlılığı Lastik hava basıncı lastiğin
sıcaklığına bağlıdır. Sürüş
esnasında, lastiğin sıcaklığı ve
basıncı artar. Lastik bilgi etiketi ve
lastik basınç tablosunda verilen lastik
basıncı değerleri soğuk, yani
20 °C'deki lastikler için geçerlidir.
Basınç, 10 °C 'lik bir artış için yaklaşık
10 kPa yükselir. Lastikler sıcakken
kontrol yapılırken bu durum dikkate
alınmalıdır.
Sürücü Bilgi Sisteminde
görüntülenen lastik hava basıncı
değeri gerçek lastik basıncını
gösterir. Soğumuş bir lastik daha
düşük bir değer gösterecektir ve bu
da hava kaçağı olduğunu göstermez.Lastik hava basıncı
denetleme sistemi
Belli bir limitin üzerindeki hızlarda,
lastik hava basıncı kontrol sistemi,
sürüş esnasında aracın dört lastiğinin
basıncını ve devir sayısını her dakika
kontrol eder.Dikkat
Lastik basıncı denetleme sistemi
sadece lastik hava basıncının
düşük olduğunu bildirir ve sürücü
tarafından yapılması gereken
düzenli lastik bakımı yerine
kullanılamaz.
Tekerleklerin dördünde de bir basınç sensörü olması gerektiği gibi, lastikler
de öngörülen basınca sahip olmalıdır.
Not
Lastik basıncı kontrol sisteminin
yasalarca gerekli olduğu ülkelerde,
basınç sensörü olmayan
tekerleklerin kullanılması aracın
kullanım iznini geçersiz kılacaktır.

268Araç bakımıLastik basıncı izleme Sürücü Bilgi
Sistemindeki Bilgi Menüsü altındaki
sayfayı seçin 3 114.
Sistem durumu ve basınç uyarıları,
ilgili lastiği Sürücü Bilgi Sisteminde belirten bir mesaj eşliğinde gösterilir.
Sistem çeşitli uyarılar için lastik
sıcaklığı ve lastik yükü ayarını dikkate alır.
Lastik yükü ayarı, bu bölümde
aşağıdaki kısma bakınız.
Sıcaklık bağımlılığı 3 266.

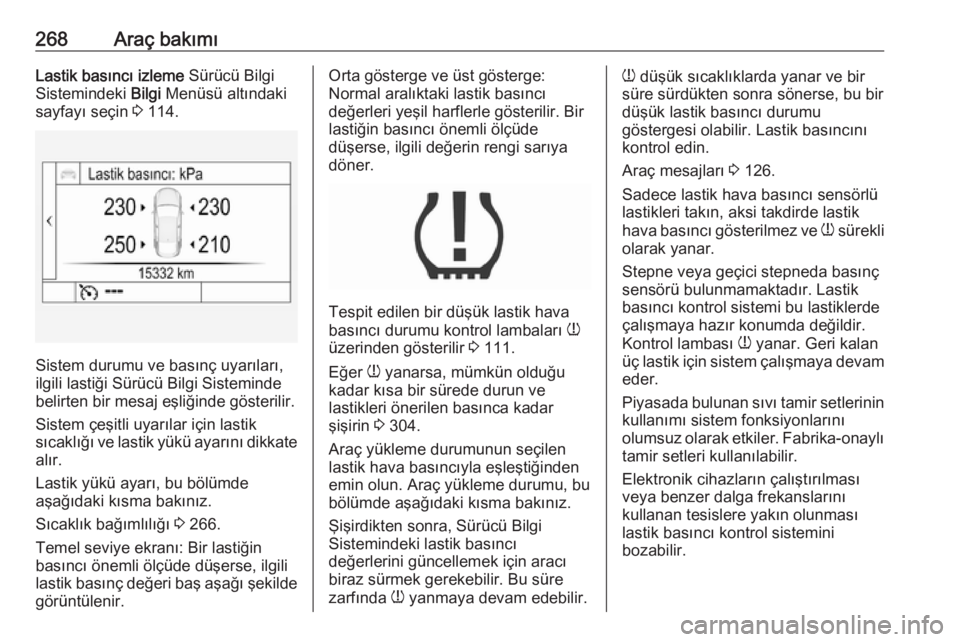

Temel seviye ekranı: Bir lastiğin
basıncı önemli ölçüde düşerse, ilgili
lastik basınç değeri baş aşağı şekilde
görüntülenir.
Orta gösterge ve üst gösterge:
Normal aralıktaki lastik basıncı
değerleri yeşil harflerle gösterilir. Bir
lastiğin basıncı önemli ölçüde
düşerse, ilgili değerin rengi sarıya
döner.
Tespit edilen bir düşük lastik hava
basıncı durumu kontrol lambaları w
üzerinden gösterilir 3 111.
Eğer w yanarsa, mümkün olduğu
kadar kısa bir sürede durun ve
lastikleri önerilen basınca kadar
şişirin 3 304.
Araç yükleme durumunun seçilen
lastik hava basıncıyla eşleştiğinden
emin olun. Araç yükleme durumu, bu
bölümde aşağıdaki kısma bakınız.
Şişirdikten sonra, Sürücü Bilgi
Sistemindeki lastik basıncı
değerlerini güncellemek için aracı
biraz sürmek gerekebilir. Bu süre
zarfında w yanmaya devam edebilir.
w
düşük sıcaklıklarda yanar ve bir
süre sürdükten sonra sönerse, bu bir
düşük lastik basıncı durumu
göstergesi olabilir. Lastik basıncını
kontrol edin.
Araç mesajları 3 126.
Sadece lastik hava basıncı sensörlü
lastikleri takın, aksi takdirde lastik
hava basıncı gösterilmez ve w sürekli
olarak yanar.
Stepne veya geçici stepneda basınç
sensörü bulunmamaktadır. Lastik
basıncı kontrol sistemi bu lastiklerde
çalışmaya hazır konumda değildir.
Kontrol lambası w yanar. Geri kalan
üç lastik için sistem çalışmaya devam eder.
Piyasada bulunan sıvı tamir setlerinin
kullanımı sistem fonksiyonlarını
olumsuz olarak etkiler. Fabrika-onaylı
tamir setleri kullanılabilir.
Elektronik cihazların çalıştırılması
veya benzer dalga frekanslarını
kullanan tesislere yakın olunması
lastik basıncı kontrol sistemini
bozabilir.
