2019.5 OPEL INSIGNIA BREAK ESP

100Instrumentos y mandosPuerto de carga USB
Los dos puertos USB para cargar
dispositivos están situados sola‐
mente en la parte trasera de la
consola central.
Nota
Las tomas siempre deben mante‐
nerse limpias y secas.
Carga inductiva
9 Advertencia
La carga inductiva puede afectar
al funcionamiento de marcapasos
implantados u otros aparatos
médicos. Si procede, pida aseso‐
ramiento médico antes de utilizar
el aparato de carga inductiva.9 Advertencia
Retire todos los objetos metálicos
del dispositivo de carga antes de
cargar el dispositivo móvil, porque
estos objetos podrían calentarse.
Para cargar un dispositivo, debe
estar conectado el encendido.
La ranura de carga está situada
debajo del reposabrazos delantero.
Para cargar un dispositivo móvil:
1. Retire todos los objetos de la ranura de carga; de lo contrario, el
sistema podría no cargar.
2. Inserte el dispositivo móvil con la pantalla de cara a la parte traserade la ranura de carga. El estadode carga se indica en la pantalla
de información 0 y muestra si el
dispositivo móvil está correcta‐ mente colocado.
Si no aparece 0, retire el dispositivo
móvil de la ranura. Gire el dispositivo
móvil 180 grados y espere tres
segundos antes de volver a introdu‐
cirlo.
Los dispositivos móviles compatibles
con PMA, Qi y A4WP se pueden cargar por inducción.
En algunos dispositivos móviles, para utilizar carga inductiva se puede
necesitar una cubierta posterior con
una bobina integrada o un revesti‐
miento.
El dispositivo móvil debe ser más
pequeño que 8 cm de ancho y
15 cm de largo para ajustarse en el
dispositivo de carga.

108Instrumentos y mandosVelocímetro
Indica la velocidad del vehículo.
Cuentakilómetros
La distancia total registrada se visua‐liza en km.
Cuentakilómetros parcial
La distancia registrada desde la
última puesta a cero se visualiza en
la página del ordenador de a bordo.
El cuentakilómetros parcial contabi‐
liza hasta 9.999 km y luego se pone
a 0.
Hay dos páginas de cuentakilómetros
parciales que se pueden seleccionar para diferentes recorridos.
Cuadro de instrumentos de nivel
básico
Seleccione ; en el menú principal.
Seleccione la página Viaje 1 o Viaje
2 pulsando P o N en el volante.
Cada cuentakilómetros parcial se
puede poner a cero de manera inde‐
pendiente cuando el encendido está
conectado: seleccione la página
correspondiente, pulse Å en el
volante. Confirme seleccionando Sí:
cuando se muestre el mensaje de
confirmación.

Instrumentos y mandos109Cuadro de instrumentos de nivel
intermedio
Seleccione la página de información
i en el menú principal. Seleccione la
página Viaje 1 o Viaje 2 pulsando P
o N en el volante.
Cada cuentakilómetros parcial se
puede poner a cero de manera inde‐
pendiente cuando el encendido está
conectado: seleccione la página
correspondiente, pulse Å en el
volante. Confirme seleccionando Sí:
cuando se muestre el mensaje de
confirmación.
Centro de información del conductor
3 119.
Cuadro de instrumentos de nivel
superior
Seleccione la página Información en
el menú principal. Seleccione la página Viaje A o Viaje B pulsando
P o N en el volante.
Cada cuentakilómetros parcial se
puede poner a cero de manera inde‐
pendiente cuando el encendido está
conectado: seleccione la página
correspondiente y pulse >. Confirme
la puesta a cero pulsando Å.
Cuentarrevoluciones
Indica el régimen del motor.
Conduzca en los regímenes más
bajos del motor en cada marcha tanto como sea posible.
Atención
Si la aguja está en el sector de
advertencia (rojo), se ha excedido el régimen máximo admisible delmotor. Hay peligro para el motor.

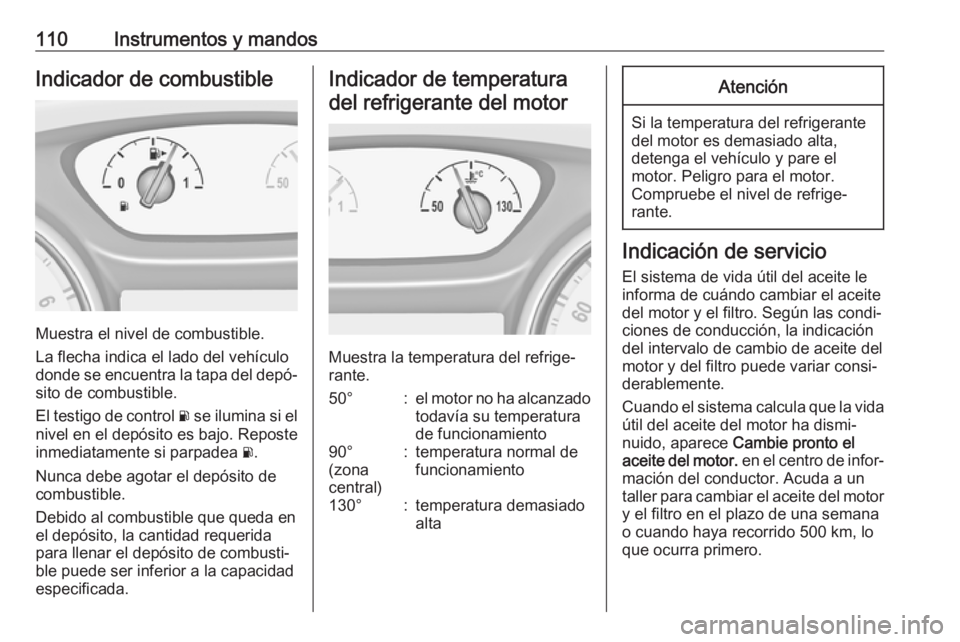

110Instrumentos y mandosIndicador de combustible
Muestra el nivel de combustible.
La flecha indica el lado del vehículo
donde se encuentra la tapa del depó‐
sito de combustible.
El testigo de control r se ilumina si el
nivel en el depósito es bajo. Reposte
inmediatamente si parpadea r.
Nunca debe agotar el depósito de
combustible.
Debido al combustible que queda en
el depósito, la cantidad requerida
para llenar el depósito de combusti‐
ble puede ser inferior a la capacidad
especificada.
Indicador de temperatura
del refrigerante del motor
Muestra la temperatura del refrige‐
rante.
50°:el motor no ha alcanzado todavía su temperatura
de funcionamiento90°
(zona
central):temperatura normal de
funcionamiento130°:temperatura demasiado
altaAtención
Si la temperatura del refrigerante
del motor es demasiado alta,
detenga el vehículo y pare el
motor. Peligro para el motor.
Compruebe el nivel de refrige‐
rante.
Indicación de servicio
El sistema de vida útil del aceite le
informa de cuándo cambiar el aceite
del motor y el filtro. Según las condi‐
ciones de conducción, la indicación
del intervalo de cambio de aceite del motor y del filtro puede variar consi‐
derablemente.
Cuando el sistema calcula que la vida
útil del aceite del motor ha dismi‐
nuido, aparece Cambie pronto el
aceite del motor. en el centro de infor‐
mación del conductor. Acuda a un
taller para cambiar el aceite del motor
y el filtro en el plazo de una semana
o cuando haya recorrido 500 km, lo
que ocurra primero.

112Instrumentos y mandosTestigos de control
Los testigos de control descritos no
están presentes en todos los vehícu‐
los. La descripción es válida para
todas las versiones de cuadros de
instrumentos. La posición de los testi‐ gos de control puede variar en
función del equipamiento del
vehículo. Al conectar el encendido,
se iluminarán brevemente la mayoría
de los testigos de control a modo de
prueba funcional.
Los colores de los testigos de control significan lo siguiente:Rojo:Peligro, recordatorio
importanteAmarillo:Aviso, información, averíaVerde:Confirmación de activa‐
ciónAzul:Confirmación de activa‐
ciónBlanco:Confirmación de activa‐
ción
Véanse todos los testigos de control
en los cuadros de instrumentos
distintos 3 102.
Intermitentes
O se enciende o parpadea en verde.
Se enciende brevemente
Las luces de estacionamiento están
conectadas.
Parpadea
El intermitente o las luces de emer‐
gencia están activados.
Parpadeo rápido: fallo de un intermi‐
tente o del fusible correspondiente,
fallo de un intermitente del remolque.
Sustitución de bombillas 3 265.
Fusibles 3 275.
Intermitentes 3 150.
Recordatorio del cinturón de seguridad
Recordatorio del cinturón de
seguridad en los asientos
delanteros
X para el asiento del acompañante se
enciende o parpadea en rojo en el
cuadro de instrumentos.
k para el asiento del acompañante,
se enciende o parpadea en rojo en la consola del techo cuando el asiento
está ocupado.
Se enciende
Después de conectar el encendido,
hasta que se abroche el cinturón de
seguridad.
Parpadea
Después de arrancar el motor,
durante un máximo de
100 segundos o hasta que se abro‐
che el cinturón de seguridad.

Instrumentos y mandos113Estado del cinturón de seguridad
en los asientos traseros
X o > se ilumina o parpadea en
blanco (en el centro de información
del conductor de nivel básico) o en
rojo (en el centro de información del
conductor de nivel intermedio o nivel
superior).
X se enciende
Durante 60 segundos después de
haber activado el encendido: el cintu‐
rón de seguridad está desabrochado.
> se enciende
Durante 60 segundos después de
haber activado el encendido: el cintu‐
rón de seguridad está abrochado.
Después de este periodo, los indica‐
dores de los asientos con cinturones de seguridad abrochados o estado
del cinturón que no haya cambiado
muestran el símbolo >.
X se enciende o parpadea
Se ha desabrochado el cinturón de
seguridad.Ninguna indicación
Todos los cinturones de seguridad de los asientos traseros están abrocha‐
dos antes de haber conectado el
encendido.
Abrocharse el cinturón de seguridad
3 60.
Airbags y pretensores de cinturones
v se enciende en rojo.
Al conectar el encendido, el testigo de control se enciende durante unos
4 segundos. Si no se enciende, no se apaga al cabo de 4 segundos o si se
enciende durante la marcha, hay una avería en el sistema de airbags.
Recurra a la ayuda de un taller. Los
airbags y los pretensores de cinturo‐
nes podrían no dispararse en caso de
accidente.
La activación de los pretensores de cinturones o los airbags se indica
mediante la iluminación permanente
del testigo v.9 Advertencia
Haga subsanar la causa de la
avería en un taller inmediata‐
mente.
Pretensores de los cinturones de
seguridad 3 58.
Sistema de airbags 3 61.
Desactivación de los airbags
V se enciende en amarillo.
El airbag frontal del acompañante
está activado.
* se enciende en amarillo.
El airbag del acompañante está
desactivado.
Desactivación de los airbags 3 66.

114Instrumentos y mandosSistema de carga
p se enciende en rojo.
Se ilumina al conectar el encendido y se apaga poco después de arrancar
el motor.
Si se enciende con el motor en
marcha
Detenga el vehículo y pare el motor.La batería del vehículo no se carga.
La refrigeración del motor puede
estar interrumpida. La unidad de
servofreno puede perder eficacia.
Recurra a la ayuda de un taller.
Testigo de averías Z se enciende o parpadea en amari‐
llo.
Se ilumina al conectar el encendido y
se apaga poco después de arrancar
el motor.
Si se enciende con el motor en
marcha
Avería en el sistema de control de
emisiones. Pueden excederse los
límites de emisiones permitidos.El proceso de limpieza del filtro de
escape no es posible.
Recurra inmediatamente a la ayuda
de un taller.
Si parpadea con el motor en
marcha
Avería que puede producir daños en
el catalizador. Reduzca la velocidad
hasta que cese el parpadeo. Recurra
inmediatamente a la ayuda de un taller.
Sistema de frenos y embrague
R se enciende en rojo.
El nivel del líquido de frenos y embra‐
gue es demasiado bajo.9 Advertencia
Deténgase. No continúe su viaje.
Recurra a un taller.
Freno de estacionamiento
eléctrico
m se enciende o parpadea en rojo.
Se enciende
El freno de estacionamiento eléctrico
está accionado 3 190.
Parpadea El freno de estacionamiento eléctrico
no está accionado o soltado por
completo. Pise el pedal del freno e
intente reiniciar el sistema soltando
primero el freno de estacionamiento eléctrico y luego aplicándolo. Si m
sigue parpadeando, no conduzca y recurra a la ayuda de un taller.
Avería del freno de estacionamiento eléctrico
j se enciende o parpadea en amari‐
llo.
Se enciende El freno de estacionamiento eléctrico
funciona de forma defectuosa
3 190.

Instrumentos y mandos115ParpadeaEl freno de estacionamiento eléctrico
está en modo de mantenimiento.
Detenga el vehículo, accione y suelte
el freno de estacionamiento eléctrico
para su reajuste.9 Advertencia
Haga subsanar la causa de la
avería en un taller inmediata‐
mente. Evite aparcar en desnive‐
les hasta que se haya resuelto el
fallo.
Sistema antibloqueo de
frenos (ABS)
u se enciende en amarillo.
Se ilumina durante unos segundos
después de conectar el encendido. El
sistema está operativo cuando se
apaga el testigo de control.
Si transcurridos unos segundos el
testigo no se apaga, o si se enciende durante la marcha, hay una avería en
el sistema ABS. El sistema de frenos del vehículo sigue estando operativo
pero sin la regulación del ABS.
Sistema antibloqueo de frenos
3 189.
Cambio de marchas Cuando se recomienda cambiar a
una marcha superior o inferior para
ahorrar combustible, se indica R o
S con el número de una marcha
superior o inferior.
Distancia de seguridad
E indica el ajuste de sensibilidad de
la alerta de colisión frontal
empleando barras de distancia relle‐
nos.
Alerta de colisión frontal 3 212.
Asistente de mantenimiento de carril
a se enciende en verde o amarillo o
parpadea en amarillo.
Se enciende en verde El sistema está conectado y listo para
funcionar.Se enciende en amarillo
El sistema se aproxima a una marca
de carril detectado sin utilizar el inter‐
mitente de dicha dirección.
Parpadea en amarillo
El sistema reconoce que el carril está significativamente separado.
Asistente de mantenimiento de carril 3 243.
Control electrónico de
estabilidad desactivado
t se enciende en amarillo.
El sistema está desactivado.
Control electrónico de estabilidad y sistema decontrol de tracción
b se enciende o parpadea en amari‐
llo.
