2019.5 OPEL ASTRA K Instruktionsbok

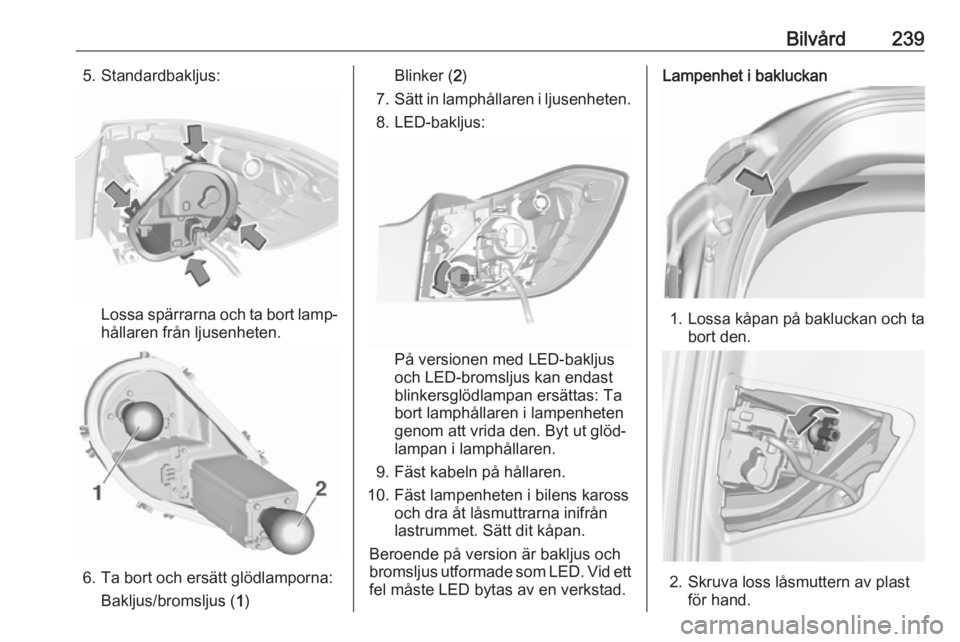

Bilvård2395. Standardbakljus:
Lossa spärrarna och ta bort lamp‐
hållaren från ljusenheten.
6. Ta bort och ersätt glödlamporna:
Bakljus/bromsljus ( 1)
Blinker ( 2)
7. Sätt in lamphållaren i ljusenheten.
8. LED-bakljus:
På versionen med LED-bakljus
och LED-bromsljus kan endast
blinkersglödlampan ersättas: Ta
bort lamphållaren i lampenheten
genom att vrida den. Byt ut glöd‐
lampan i lamphållaren.
9. Fäst kabeln på hållaren.
10. Fäst lampenheten i bilens kaross och dra åt låsmuttrarna inifrån
lastrummet. Sätt dit kåpan.
Beroende på version är bakljus och
bromsljus utformade som LED. Vid ett fel måste LED bytas av en verkstad.
Lampenhet i bakluckan
1. Lossa kåpan på bakluckan och ta
bort den.
2. Skruva loss låsmuttern av plast för hand.

240Bilvård
3. Dra försiktigt bort bakljusenhetenfrån uttagen och ta bort den.
4. Tryck på de tre spärrarna och ta bort lamphållaren från ljusenhe‐
ten.
5. Ta bort och ersätt lampan:
Backljus ( 1)
Bakljuslampa ( 2)
Dimbakljus ( 3) (vänster sida)
6. Sätt i lamphållaren i bakljus‐ enheten.7. På versionen med LED-bakljuskan endast backljusets glödlampa
ersättas. Ta bort lamphållaren i
ljusenheten genom att vrida. Byt
ut glödlampan i lamphållaren.
8. Sätt dit ljusenheten på bakluckan och dra åt låsmuttern från insidan.
Sätt dit kåpan.
Beroende på version är bakljusen
utformade som LED. Vid ett fel måste
LED bytas av en verkstad.

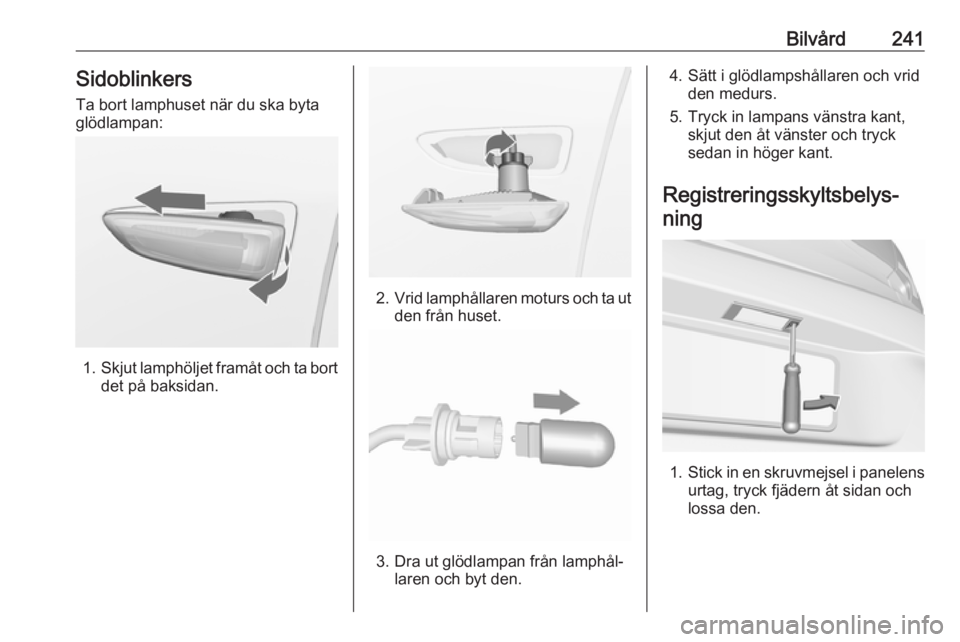

Bilvård241SidoblinkersTa bort lamphuset när du ska byta
glödlampan:
1. Skjut lamphöljet framåt och ta bort
det på baksidan.
2. Vrid lamphållaren moturs och ta ut
den från huset.
3. Dra ut glödlampan från lamphål‐ laren och byt den.
4. Sätt i glödlampshållaren och vridden medurs.
5. Tryck in lampans vänstra kant, skjut den åt vänster och tryck
sedan in höger kant.
Registreringsskyltsbelys‐ ning
1. Stick in en skruvmejsel i panelens
urtag, tryck fjädern åt sidan och
lossa den.

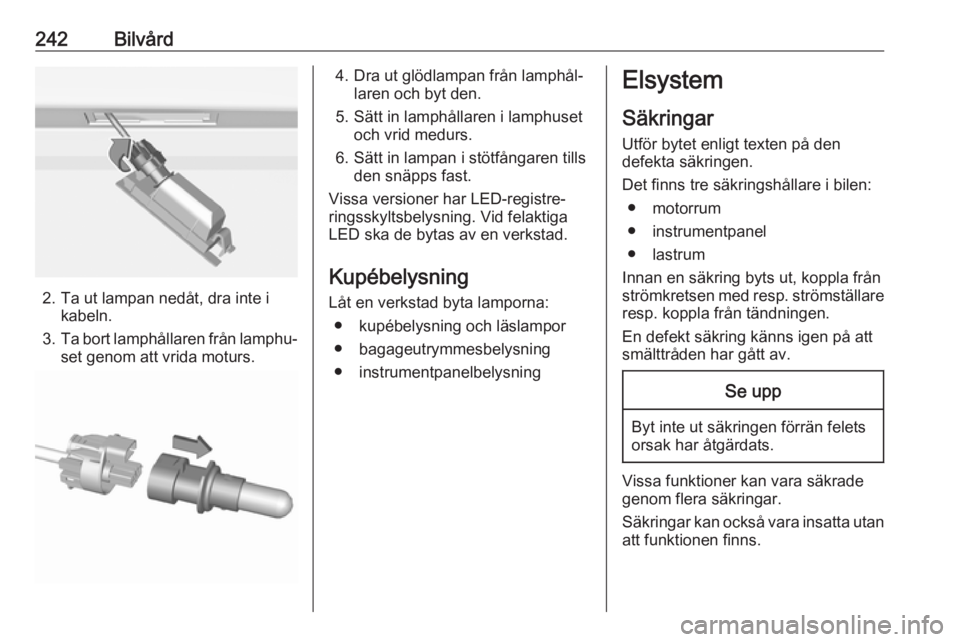

242Bilvård
2. Ta ut lampan nedåt, dra inte ikabeln.
3. Ta bort lamphållaren från lamphu‐
set genom att vrida moturs.
4. Dra ut glödlampan från lamphål‐ laren och byt den.
5. Sätt in lamphållaren i lamphuset och vrid medurs.
6. Sätt in lampan i stötfångaren tills den snäpps fast.
Vissa versioner har LED-registre‐
ringsskyltsbelysning. Vid felaktiga
LED ska de bytas av en verkstad.
Kupébelysning Låt en verkstad byta lamporna: ● kupébelysning och läslampor
● bagageutrymmesbelysning
● instrumentpanelbelysningElsystem
Säkringar
Utför bytet enligt texten på den
defekta säkringen.
Det finns tre säkringshållare i bilen: ● motorrum
● instrumentpanel
● lastrum
Innan en säkring byts ut, koppla från
strömkretsen med resp. strömställare resp. koppla från tändningen.
En defekt säkring känns igen på att
smälttråden har gått av.Se upp
Byt inte ut säkringen förrän felets
orsak har åtgärdats.
Vissa funktioner kan vara säkrade
genom flera säkringar.
Säkringar kan också vara insatta utan att funktionen finns.

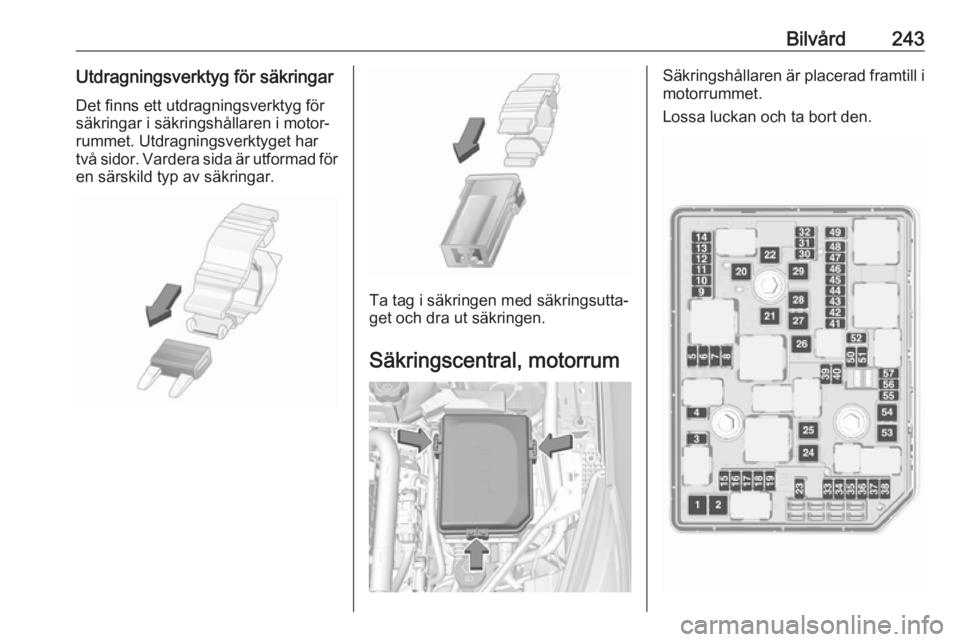

Bilvård243Utdragningsverktyg för säkringarDet finns ett utdragningsverktyg försäkringar i säkringshållaren i motor‐rummet. Utdragningsverktyget hartvå sidor. Vardera sida är utformad för en särskild typ av säkringar.
Ta tag i säkringen med säkringsutta‐
get och dra ut säkringen.
Säkringscentral, motorrum
Säkringshållaren är placerad framtill i motorrummet.
Lossa luckan och ta bort den.

244BilvårdNrStrömkrets1Startmotor2Startmotor3Avgassensor4Motorstyrenhet5Motorfunktioner / Aeroshutter6Växellådsstyrenhet7Kollisionsvarning framåt/adaptiv
farthållare8Motorstyrenhet9Klimatiseringsautomatik10Dieselavgassystem11Bakluckans låssystem/växellåda12Ländryggsmassage i sätet13Efterförångningspump14Dieselavgassystem15Avgassensor16Bränsleinsprutning17BränsleinsprutningNrStrömkrets18Dieselavgassystem19Dieselavgassystem20–21–22ABS23Spolarsystem för vindrutan och
bakrutan24Strålkastarspolare25Dieselbränsleuppvärmning26Växellådsstyrenhet27Elektrisk baklucksmodul28–29Bakruteuppvärmning30Spegelavfrostning31Stöldvarningsenhet32Likspänningstransformator/LED- display/elektrisk värmare/klimat‐
reglering/glödstiftsstyrenhetNrStrömkrets33Stöldlarm34Signalhorn35Eluttag lastutrymme36Höger helljus (halogen) / höger
halvljus (LED)37Vänster helljus (halogen)38LED-strålkastare / automatisk
räckviddsinställning för strålkas‐
tare39Dimljus fram40Central Gateway Module41Vatten i bränslesensorn / vatten‐
pump42Manuell strålkastarinställning43Bränslepump44Backkamera/invändig back‐
spegel/släpvagnsmodul45Vänster LED-strålkastare / auto‐
matisk räckviddsinställning för
vänster strålkastare

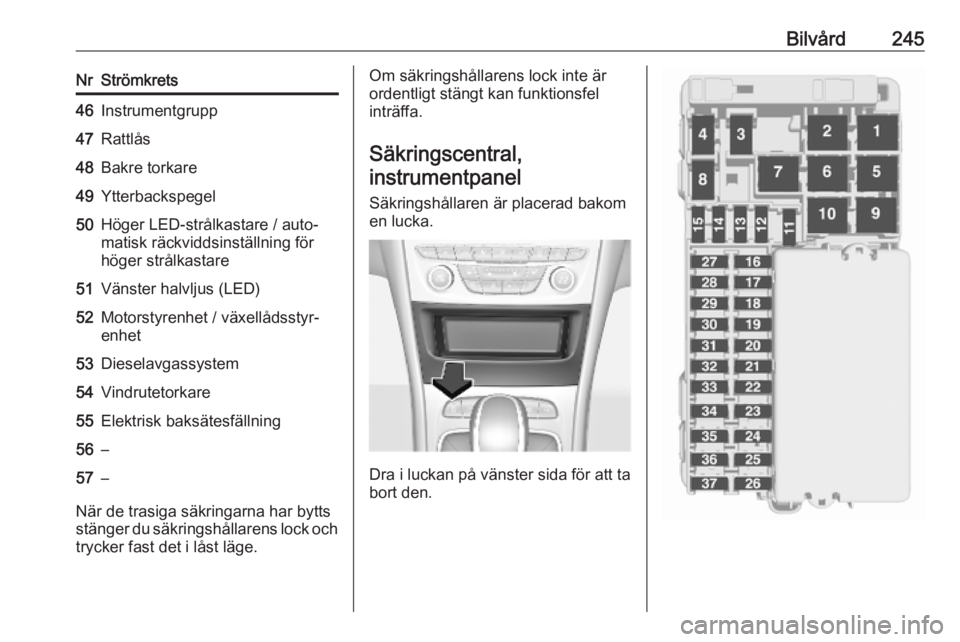

Bilvård245NrStrömkrets46Instrumentgrupp47Rattlås48Bakre torkare49Ytterbackspegel50Höger LED-strålkastare / auto‐
matisk räckviddsinställning för
höger strålkastare51Vänster halvljus (LED)52Motorstyrenhet / växellådsstyr‐
enhet53Dieselavgassystem54Vindrutetorkare55Elektrisk baksätesfällning56–57–
När de trasiga säkringarna har bytts
stänger du säkringshållarens lock och trycker fast det i låst läge.
Om säkringshållarens lock inte är
ordentligt stängt kan funktionsfel
inträffa.
Säkringscentral,
instrumentpanel
Säkringshållaren är placerad bakom
en lucka.
Dra i luckan på vänster sida för att ta
bort den.

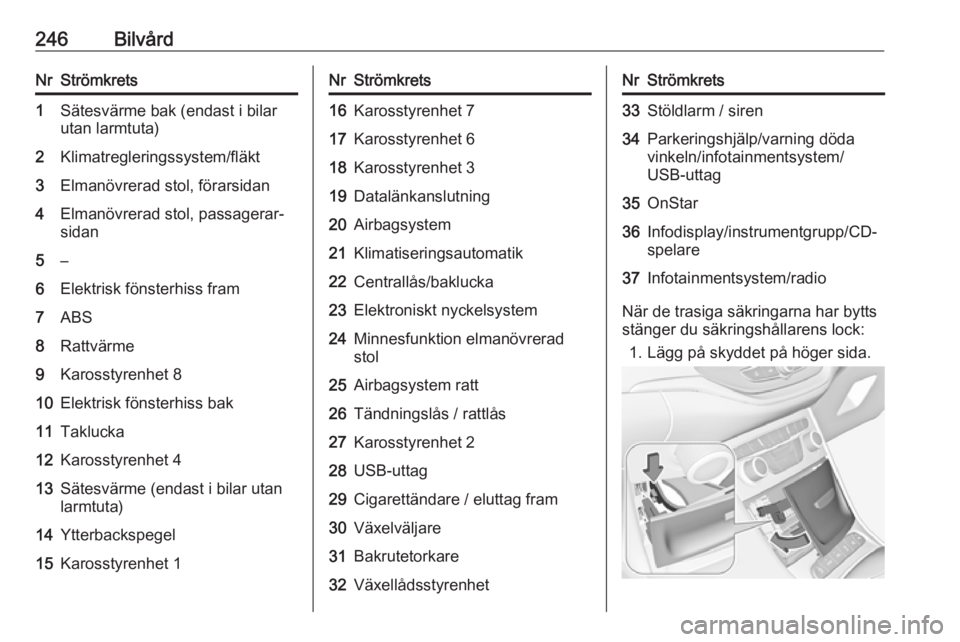

246BilvårdNrStrömkrets1Sätesvärme bak (endast i bilar
utan larmtuta)2Klimatregleringssystem/fläkt3Elmanövrerad stol, förarsidan4Elmanövrerad stol, passagerar‐
sidan5–6Elektrisk fönsterhiss fram7ABS8Rattvärme9Karosstyrenhet 810Elektrisk fönsterhiss bak11Taklucka12Karosstyrenhet 413Sätesvärme (endast i bilar utan
larmtuta)14Ytterbackspegel15Karosstyrenhet 1NrStrömkrets16Karosstyrenhet 717Karosstyrenhet 618Karosstyrenhet 319Datalänkanslutning20Airbagsystem21Klimatiseringsautomatik22Centrallås/baklucka23Elektroniskt nyckelsystem24Minnesfunktion elmanövrerad
stol25Airbagsystem ratt26Tändningslås / rattlås27Karosstyrenhet 228USB-uttag29Cigarettändare / eluttag fram30Växelväljare31Bakrutetorkare32VäxellådsstyrenhetNrStrömkrets33Stöldlarm / siren34Parkeringshjälp/varning döda
vinkeln/infotainmentsystem/
USB-uttag35OnStar36Infodisplay/instrumentgrupp/CD- spelare37Infotainmentsystem/radio
När de trasiga säkringarna har bytts
stänger du säkringshållarens lock:
1. Lägg på skyddet på höger sida.
