2019.1 OPEL COMBO E ESP

72Bancos, sistemas de segurançaLocais de montagem dos sistemas de segurança para criançasOpções previstas para a fixação de um sistema de retenção para crianças com cinto de segurança de três
pontos
Classe por peso
No banco do passageiro dianteiroNos bancos
laterais da
segunda filaNo banco central da segunda filaNos bancos da
terceira filaairbag activadoairbag desactivadoGrupo 0, Grupo 0+: até 13 kgXU 1,2U3UU 3Grupo I: 9 até 18 kgUFU1,2U3,4UU 3,4Grupo II: de 15 a 25 kgUFU1,2U3,4UU 3,4Grupo III: de 22 a 36 kgUFU1,2U3,4UU3,4U:adequação universal para sistemas de retenção para crianças virados para a frente ou para trás em conjunto com
cinto de segurança de três pontosUF:adequação universal para sistemas de retenção para crianças virados para a frente em conjunto com cinto de
segurança de três pontosX:nenhum sistema de retenção para crianças autorizado para este grupo de peso1:deslocar o banco para a frente o necessário e regular a inclinação do encosto do banco o necessário para uma
posição vertical, no sentido de garantir que o cinto possa correr para a frente a partir do ponto de fixação superior2:ajustar a inclinação do encosto do banco conforme necessário para uma posição vertical a fim de garantir que o
cinto de segurança fica esticado no lado da fivela3:deslocar o respectivo banco dianteiro à frente do sistema de retenção para crianças para a frente o necessário4:ajustar o encosto de cabeça respetivo conforme pretendido ou remover, se necessário

Bancos, sistemas de segurança73Opções de montagem permitidas para equipar um sistema de retenção para crianças ISOFIX com suportesISOFIXClasse por pesoClasse de
tamanhoCaracterísticaNo banco do
passageiro dianteiroNos bancos da
segunda filaNos bancos da
terceira filaGrupo 0: até 10 kgG
FISO/L2
ISO/L1
ISO/R1X
X
XX
X
IL 3X
X
XGrupo 0+: até 13 kgEISO/R1XIL 3XDISO/R2XIL3XCISO/R3XIL3XGrupo I: 9 até 18 kgDISO/R2XIL3,4XCISO/R3XIL3,4XBISO/F2XIL, IUF 3,4XB1ISO/F2XXIL, IUF3,4XAISO/F3XIL, IUF 3,4XIL:adequado para sistemas de retenção especiais ISOFIX das categorias "veículo específico", "restrito" ou
"semiuniversal". O sistema de retenção ISOFIX deve estar aprovado para o tipo de veículo específico (consultar a lista de tipos de veículos do sistema de retenção para crianças)IUF:adequado para sistemas de retenção para crianças virados para a frente ISOFIX de categoria universal aprovados
para utilização nesta classe de pesoX:nenhum sistema de retenção para crianças ISOFIX aprovado nesta classe de peso

74Bancos, sistemas de segurança3:deslocar o respectivo banco dianteiro à frente do sistema de retenção para crianças para a frente o necessário4:ajustar o encosto de cabeça respetivo conforme pretendido ou remover, se necessário
Classe por altura e dispositivo de cadeirinha ISOFIX
A - ISO/F3:sistema de retenção para crianças virado para a frente para crianças de tamanho máximo na classede peso dos 9 aos 18 kgB - ISO/F2:sistema de retenção para crianças virado para a frente para crianças mais pequenas na classe de peso
dos 9 aos 18 kgB1 - ISO/F2X:sistema de retenção para crianças virado para a frente para crianças mais pequenas na classe de peso dos 9 aos 18 kgC - ISO/R3:sistema de retenção para crianças virado para trás para crianças de tamanho máximo na classe de
peso até aos 18 kgD - ISO/R2:sistema de retenção para crianças virado para trás para crianças mais pequenas na classe de peso até aos 18 kgE - ISO/R1:sistema de retenção para crianças virado para trás para crianças pequenas na classe de peso até
aos 13 kgF- ISO/L1:sistema de retenção para crianças virado para o lado esquerdo (alcofa)G - ISO/L2:sistema de retenção para crianças virado para o lado direito (alcofa)
Opções de montagem permitidas para equipar um sistema de retenção para crianças i-Size com suportes
ISOFIX
No banco do passageiro dianteiroNos bancos da segunda filaNos bancos da terceira filasistemas de retenção para
crianças i-SizeXi - UXi - U:adequado para sistemas de retenção para crianças "universais" i-Size virados para a frente e para trásX:posição de instalação não adequada para sistemas de retenção para crianças "universais" i-Size

82Arrumação
1. Pressionar a alavanca até cima.
2. Pressionar ligeiramente a barra de apoio para a frente e, em
seguida, guiá-la para baixo até ao
pilar da porta.
3. Manter a carga comprida na posição inclinada.
4. Mover a barra de apoio por baixo do carga para a respetiva posiçãooriginal. Fixá-la pressionando a
alavanca para baixo para lá do
ponto de resistência.
As portas traseiras apenas
trancam quando a barra de apoio está instalada.
5. Prender as cargas firmemente. Os suportes laterais podem ser
utilizados como pontos de
fixação.
Fechar a aba de escadote 1. Verificar se a barra de apoio está trancada corretamente.
2. Baixar a aba de escadote.
3. Prender a mola de aperto no respetivo fixador.
Cobertura da bagageira Cobertura de bagagem traseira Não colocar quaisquer objectos
sobre a tampa.Fechar a cobertura
Puxar a cobertura da bagageira para
trás e engatá-la nos suportes laterais.

Arrumação85Olhais de fixação
Os olhais de fixação são concebidos
para prender itens e evitar que
deslizem, p. ex. cintas de fixação ou
rede de bagagem.
Poderá haver olhais de fixação no
piso do veículo e / ou na parede
lateral. O número e a localização dos olhais de fixação poderá variar
consoante o veículo.
A força máxima aplicada nos olhais
de fixação não deve ultrapassar
500 daN/5 kN/5.000 N.
Consoante o país, a força máxima
poderá ser indicada numa etiqueta.
Advertência
As especificações na etiqueta têm
sempre prioridade sobre as
especificações fornecidas neste manual.
Indicações para o carregamento do veículo
Consoante a versão, uma divisória
atrás dos bancos dianteiros protege o condutor e os passageiros dianteiros
contra o risco de movimento da
carga.
Poderá haver uma aba na divisória
por trás do banco do passageiro que
pode ser removida para acomodar
objetos compridos. Existe uma tampa
de proteção no veículo para garantir
um transporte seguro.
Se o encosto do banco do passageiro exterior for rebatido e a aba da
divisória estiver aberta, o banco
central tem de permanecer
desocupado.

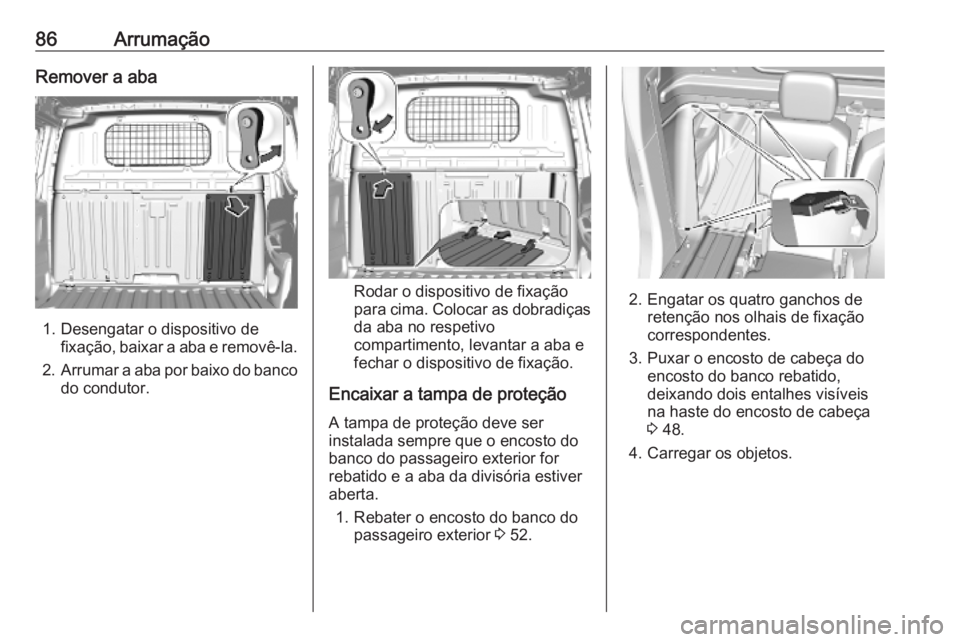

86ArrumaçãoRemover a aba
1. Desengatar o dispositivo defixação, baixar a aba e removê-la.
2. Arrumar a aba por baixo do banco
do condutor.
Rodar o dispositivo de fixação
para cima. Colocar as dobradiças da aba no respetivo
compartimento, levantar a aba e
fechar o dispositivo de fixação.
Encaixar a tampa de proteção
A tampa de proteção deve ser
instalada sempre que o encosto do banco do passageiro exterior for
rebatido e a aba da divisória estiver
aberta.
1. Rebater o encosto do banco do passageiro exterior 3 52.2. Engatar os quatro ganchos de
retenção nos olhais de fixação
correspondentes.
3. Puxar o encosto de cabeça do encosto do banco rebatido,
deixando dois entalhes visíveis
na haste do encosto de cabeça
3 48.
4. Carregar os objetos.

88ArrumaçãoAtrás dos bancos dianteiros
● Existem aberturas de instalaçãode ambos os lados da estrutura
do tejadilho, por cima dos bancos dianteiros. Abrir as tampas e
suspender e engatar a haste da
rede num dos lados, comprimir a
haste e suspender e engatar do
outro lado.
● Enrolar uma cinta à volta da barra situada por baixo da
almofada do banco do condutor.
Enrolar a outra cinta à volta da
barra do banco do passageiro.
Em seguida, prender cada
gancho à cinta correspondente.
Esticar ambas as cintas,
puxando pela extremidade solta.
● Empurrar os encostos de cabeça
para baixo e rebater os encostos
de cabeça do banco traseiro
3 81.
Grelha para bagageira
Consoante a versão, uma divisória
protege o condutor e os passageiros
contra o risco de movimento da
carga.

90ArrumaçãoAbrir a aba1. Consoante o posicionamento da divisória e o comprimento da
carga, rebater o encosto do banco traseiro exterior e/ou o encosto do
banco do passageiro 3 52, 55
2. Desengatar o dispositivo de
fixação da aba e abrir a aba.
3. Prender a aba com a haste.
Fechar a aba 1. Fixar a haste no suporte.
2. Fechar a aba e bloquear o dispositivo de fixação.
3. Repor os bancos na posição vertical 3 52, 55
Encaixar a tampa de proteção
A tampa de proteção deve ser
instalada sempre que o encosto do
banco lateral for rebatido e a aba da
divisória estiver aberta.
1. Engatar os quatro ganchos de retenção nos olhais de fixação
correspondentes.
