2019.1 OPEL COMBO E display

Instrumenten en bedieningsorganen97Als de buitentemperatuur tot 3 °C
daalt, verschijnt er een waarschu‐ wingsbericht op het Driver Informa‐
tion Center.9 Waarschuwing
Ook bij een aanduiding van enkele
graden boven 0 °C kan het
wegdek al beijzeld zijn.
Klok
Datum en tijd worden weergegevenop het Info-Display.
Het instellen van de datum en de tijd
staat beschreven in de handleiding
Infotainment.
Info-Display 3 116.
Elektrische aansluitingen
Er zit een 12V-aansluiting achter de
klep van de opbergruimte. Duw de afdekking naar boven toe open.
Afhankelijk van de versie kan de
12V-aansluiting vrij toegankelijk zijn.
Rechts in de bagageruimte zit moge‐
lijk nog een 12V-aansluiting.
Het maximale stroomverbruik mag
niet meer bedragen dan 120 W.

98Instrumenten en bedieningsorganenOnder in de middenconsole in het
interieur voor zit mogelijk een 230V-
aansluiting.
Het maximale stroomverbruik mag
niet meer bedragen dan 150 W.
Bij een uitgeschakeld contact zijn de
stroomaansluitingen gedeactiveerd.
De stroomaansluitingen worden ook
gedeactiveerd wanneer de accu‐
spanning te laag is.
Aangesloten elektrische accessoires
moeten qua elektromagnetische
compatibiliteit voldoen aan de DIN-
norm VDE 40 839.
Sluit geen accessoires aan die
stroom leveren, zoals laadtoestellen
of accu's.
Beschadig de aansluiting niet door
het gebruik van ongeschikte stekkers.
Stop/Start-systeem 3 152.USB-poorten
In het instrumentenpaneel naast het
Info-Display zit een USB-poort.
In het vak boven het handschoenen‐
kastje zit mogelijk een USB-poort.
Er zit mogelijk nog een USB-poort in
de console achter.
De USB-poorten zijn bestemd voor
het opladen van externe apparaten
en maken gegevensuitwisseling met
het Infotainmentsysteem mogelijk.
Raadpleeg de handleiding Infotain‐
ment voor meer informatie.
Let op
Houd de aansluitingen altijd schoon en droog.

Instrumenten en bedieningsorganen99Inductief opladen9Waarschuwing
Inductief opladen kan de werking
van geïmplanteerde pacemakers
of andere medische apparaten
nadelig kunnen beïnvloeden.
Raadpleeg vóór gebruik van een
inductieve oplader zo nodig een
arts.
9 Waarschuwing
Neem vóór het opladen van een
mobiel apparaat alle metalen
voorwerpen van de oplader,
omdat deze voorwerpen zeer heet kunnen worden.
Het op te laden draagbare apparaatmoet compatibel zijn met de Qi-norm,
hetzij qua ontwerp hetzij met behulp
van een compatibele houder of
schaal. De oplaadzone is herkenbaar aan het Qi-symbool.
Voor het opladen van een apparaat
moet het contact ingeschakeld zijn.
Een mobiel apparaat opladen: 1. Haal alle voorwerpen van de opla‐
der.
2. Leg het mobiele apparaat met het
display omhoog op de oplader in
het opbergvak.
De led geeft de oplaadstatus aan:
deze licht groen op, wanneer het
mobiele apparaat wordt opgeladen.
Een beschermcover voor het mobiele
apparaat kan het inductief opladen
bemoeilijken.
Draai de mobiele telefoon als deze
niet goed oplaadt 180° en leg deze
weer op de oplader.
Aansteker
De aansteker is vrij toegankelijk.

104Instrumenten en bedieningsorganenBrandstoftank nooit leegrijden.
Door brandstofresten in de tank kan
de hoeveelheid brandstof die kan
worden bijgetankt kleiner zijn dan de
aangegeven tankinhoud.
Koelvloeistoftemperatuur‐ meter
Geeft de koelvloeistoftemperatuur
aan.
50:motor nog niet op bedrijfstem‐
peratuur90:normale bedrijfstemperatuur130:koelvloeistoftemperatuur te
hoogControlelampje o gaat branden als
de koelvloeistoftemperatuur te hoog
is. Zet de motor onmiddellijk uit.Voorzichtig
Stop en zet de motor af wanneer
de koelvloeistoftemperatuur te
hoog is. Kans op motorschade.
Controleer het koelvloeistofpeil
meteen.
Peilsensor motorolie
Na inschakeling van het contact en deweergave van de service-informatie
verschijnt enkele seconden lang het
motoroliepeil op het Driver Informa‐
tion Center.
Een juist motoroliepeil wordt aange‐
geven door het bericht Oliepeil juist.
Als het motoroliepeil te laag is, knip‐
pert I, verschijnt Oliepeil onjuist en
brandt het lampje H. Meet het
motoroliepeil met behulp van de olie‐
peilstaaf en vul zo nodig motorolie bij.
Motorolie 3 220.
Bij een meetfout verschijnt het bericht
Oliepeilmeting ongeldig . Meet het
motoroliepeil handmatig met behulp
van de peilstaaf.
Service-display
Het servicesysteem geeft aan
wanneer verversing/vervanging van
de motorolie en het oliefilter vereist is of als de auto toe is aan een service‐
beurt. Afhankelijk van de rijomstan‐
digheden, kan het vereiste verver‐
sings-/vervangingsinterval van de
motorolie en het oliefilter aanzienlijk
variëren.
Service-informatie 3 258.
Het bericht voor geplande service
blijft bij inschakeling van het contact
zeven seconden op het Driver Infor‐
mation Center staan.
Als de komende 3000 km of meer
geen service vereist is verschijnt er
geen service-informatie op het
display.
Als er binnen 3000 km geplande
service moet worden verricht, blijft de
resterende afstand of tijd meerdere

Instrumenten en bedieningsorganen105seconden lang staan. Als geheugen‐
steuntje blijft het symbool < continu
branden.
Als de geplande service binnen
minder dan 1000 km vereist is, gaat
< eerst knipperen en vervolgens
continu branden. De resterende
afstand of tijd blijven meerdere
seconden lang staan.
Achterstallige service wordt aange‐
duid met een bericht op het Driver
Information Center dat de overschre‐
den afstand aangeeft. < knippert eerst
en blijft vervolgens continu branden
totdat de service is verricht.
Service-interval resetten
Na iedere servicebeurt moet de
service-indicator voor de beste
werking worden gereset. Het wordt
geadviseerd daarvoor de hulp van
een werkplaats in te roepen.
Doe het volgende, als u de service
zelf verricht:
● schakel het contact uit
● toets CHECK ingedrukt houden● schakel het contact in, de afstandsaanduiding telt af
● laat de toets los, wanneer er =0
op het display staat
< verdwijnt
Service-informatie oproepen
U kunt op ieder gewenst moment
actuele service-informatie oproepen
door te drukken op CHECK. De
service-informatie blijft enkele secon‐
den op het display staan.
Service-informatie 3 258.
Controlelampen
De beschreven controlelampen zijn
niet in alle auto's aanwezig. Deze
beschrijving geldt voor alle instru‐
mentuitvoeringen. Afhankelijk van de
uitrusting kan de plaats van de
controlelampjes variëren. Bij het
inschakelen van de ontsteking lichten
de meeste controlelampen korte tijd
op bij wijze van functietest.
Betekenis kleuren controlelampen:rood:gevaar, belangrijke herinne‐
ringgeel:waarschuwing, aanwijzing,
storinggroen:inschakelbevestigingblauw:inschakelbevestigingwit:inschakelbevestiging
Kijk naar alle controlelampjes op de
verschillende instrumentengroepen
3 100.
Richtingaanwijzers
O brandt of knippert groen.

Instrumenten en bedieningsorganen113KnippertHet systeem is actief ingeschakeld.
Afhankelijk van de situatie kan de
auto automatisch iets of krachtig
afremmen.
Frontaanrijdingswaarschuwing
3 183.
Voetgangersbescherming vóór
3 188.
Actieve noodrem 3 185.
Snelheidsbegrenzer ß brandt op het Driver Information
Center wanneer de snelheidsbegren‐
zer actief is. Ingestelde snelheid
wordt aangegeven naast symbool ß.
Snelheidsbegrenzer 3 174.
Portier open h brandt rood.
Een portier of de achterklep is
geopend.Displays
Driver Information Center Het Driver Information Center is
ondergebracht in de instrumenten‐
groep.
Op het Driver Information Center
verschijnen:
● kilometerteller en dagteller
● digitale snelheidsaanduiding
● menu rit- / verbruiksinformatie
● aanduiding versnelling
● service-informatie
● boord- en waarschuwingsinfor‐ matie
● bestuurdersondersteuningsbe‐ richten
● pop-upberichten
Menu's en functies selecteren U selecteert de menu's en functies
met de toetsen op de linker stuurhen‐ del.
Draai aan het stelwiel om een pagina
van het menu rit-/verbruiksinformatie
te kiezen.
Druk op SET / CLR om een functie te
bevestigen of resetten.
Eventueel verschijnt er boord- en
onderhoudsinformatie op het Driver Information Center. Blader door
berichten door aan het stelwiel te
draaien. Bevestig berichten door op
SET / CLR te drukken.
Ook zijn bepaalde menu's te selecte‐
ren via de toets CHECK.

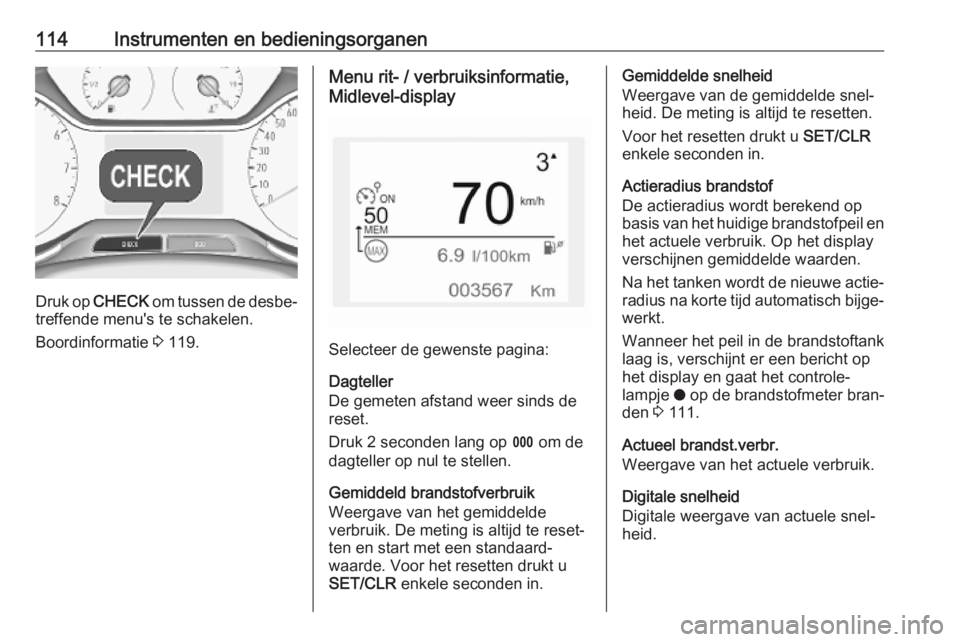

114Instrumenten en bedieningsorganen
Druk op CHECK om tussen de desbe‐
treffende menu's te schakelen.
Boordinformatie 3 119.
Menu rit- / verbruiksinformatie,
Midlevel-display
Selecteer de gewenste pagina:
Dagteller
De gemeten afstand weer sinds de
reset.
Druk 2 seconden lang op L om de
dagteller op nul te stellen.
Gemiddeld brandstofverbruik
Weergave van het gemiddelde
verbruik. De meting is altijd te reset‐
ten en start met een standaard‐
waarde. Voor het resetten drukt u
SET/CLR enkele seconden in.
Gemiddelde snelheid
Weergave van de gemiddelde snel‐
heid. De meting is altijd te resetten.
Voor het resetten drukt u SET/CLR
enkele seconden in.
Actieradius brandstof
De actieradius wordt berekend op
basis van het huidige brandstofpeil en het actuele verbruik. Op het display
verschijnen gemiddelde waarden.
Na het tanken wordt de nieuwe actie‐
radius na korte tijd automatisch bijge‐ werkt.
Wanneer het peil in de brandstoftank
laag is, verschijnt er een bericht op
het display en gaat het controle‐
lampje o op de brandstofmeter bran‐
den 3 111.
Actueel brandst.verbr.
Weergave van het actuele verbruik.
Digitale snelheid
Digitale weergave van actuele snel‐
heid.

Instrumenten en bedieningsorganen115Menu rit- / verbruiksinformatie,
Uplevel-display
U hebt de keuze uit verschillende
pagina's met diverse informatie.
Selecteer de gewenste pagina:
Informatiepagina:
Actieradius brandstof
De actieradius wordt berekend op basis van het huidige brandstofpeil en het actuele verbruik. Op het display
verschijnen gemiddelde waarden.
Na het tanken wordt de nieuwe actie‐
radius na korte tijd automatisch bijge‐ werkt.
Wanneer het peil in de brandstoftank
laag is, verschijnt er een bericht op het display en gaat het controle‐
lampje o op de brandstofmeter bran‐
den 3 111.
Actueel brandstofverbruik
Weergave van het actuele verbruik.
Pagina dagteller 1:
Gemiddelde snelheid
Weergave van de gemiddelde snel‐
heid. De meting is altijd te resetten.
Gemiddeld brandstofverbruik
Weergave van het gemiddelde
verbruik. De meting is altijd te reset‐
ten en start met een standaard‐
waarde.
Afgelegde afstand
Geeft de actuele afstand aan voor
dagteller 1 sinds de reset.
De waarden voor pagina dagteller 1
zijn te resetten door enkele seconden
op SET/CLR te drukken.
Pagina dagteller 2:
Gemiddelde snelheid
Weergave van de gemiddelde snel‐
heid. De meting is altijd te resetten.Gemiddeld brandstofverbruik
Weergave van het gemiddelde
verbruik. De meting is altijd te reset‐
ten en start met een standaard‐
waarde.
Afgelegde afstand
Geeft de actuele afstand aan voor
dagteller 2 sinds de reset.
De waarden voor pagina dagteller 2
zijn te resetten door enkele seconden
op SET/CLR te drukken.
Pagina digitale snelheid
Digitale weergave van actuele snel‐
heid.
Teller stop- en starttijden
Een teller houdt tijdens een rit de tijd
in de STOP-modus bij. Bij inschake‐
ling van het contact wordt de teller op
nul gezet.
Kompaspagina
Geeft de geografische rijrichting aan.
Lege pagina
Er verschijnt geen rit-/verbruiksinfor‐
matie.
