2018 YAMAHA YZF-R3 Manuale duso (in Italian)

Caratteristiche tecniche
8-1
8
Dimensioni:
Lunghezza totale:2090 mm (82.3 in)
Larghezza totale:
720 mm (28.3 in)
Altezza totale: 1135 mm (44.7 in)
Altezza alla sella: 780 mm (30.7 in)
Passo:
1380 mm (54.3 in)
Distanza da terra: 160 mm (6.30 in)
Raggio minimo di sterzata: 2.7 m (8.86 ft)
Peso:
Peso in ordine di marcia:
170 kg (375 lb)
Motore:
Ciclo di combustione:4 tempi
Impianto di raffreddamento:
Raffreddato a liquido
Sistema di distribuzione: DOHC
Disposizione dei cilindri: In linea
Numero di cilindri:
Bicilindrico
Cilindrata: 321 cm3
Alesaggio × corsa:
68.0 × 44.1 mm (2.68 × 1.74 in)
Rapporto di compressione:
11.2 : 1
Sistema di avviamento: Avviamento elettrico
Sistema di lubrificazione: A carter umido
Olio motore:
Marca consigliata:YAMALUBE
Gradi di viscosità SAE: 10W-40
Gradazione dell’olio motore consigliato:
API Service tipo SG o superiore, standard
JASO MA
Quantità di olio motore:
Cambio olio: 1.80 L (1.90 US qt, 1.58 Imp.qt) Con rimozione dell'elemento filtro olio:
2.10 L (2.22 US qt, 1.85 Imp.qt)
Quantità di li qui do refri gerante:
Serbatoio liquido refrigerante (fino al livello
massimo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiatore (tutto il circuito compreso):
0.81 L (0.86 US qt, 0.72 Imp.qt)
Filtro dell’aria:
Elemento del filtro dell’aria:
Elemento di carta rivestito d'olio
Carburante:
Carburante consigliato:Benzina normale senza piombo (gasohol
[E10] accettabile)
Capacità del serbatoio carburante:
14 L (3.7 US gal, 3.1 Imp.gal)
Quantità di riserva carburante: 3.0 L (0.79 US gal, 0.66 Imp.gal)
Iniezione carburante:
Corpo farfallato:
Sigla di identificazione:BR51 00
Can dela/-e:
Produttore/modello:
NGK/LMAR8A-9
Distanza elettrodi: 0.8–0.9 mm (0.031–0.035 in)
Frizione:
Tipo di frizione:A bagno d'olio, dischi multipli
Gruppo motopropulsore:
Rapporto di riduzione primaria:
3.043 (70/23)
Trasmissione finale: A catena
Rapporto di riduzione secondaria: 3.071 (43/14)
Tipo di trasmissione:
Sempre in presa, a 6 rapporti
Rapporti di riduzione: 1ª:
2.500 (35/14)
2ª: 1.824 (31/17)
3ª: 1.348 (31/23)
4ª:
1.087 (25/23)
UBR5H0H0.book Page 1 Wednesday, July 5, 2017 1:11 PM

Caratteristiche tecniche
8-2
8
5ª:0.920 (23/25)
6ª: 0.800 (24/30)
Parte ciclistica:
Tipo di telaio:A diamante
Angolo di incidenza: 25.0 gradi
Avancorsa:
95 mm (3.7 in)
Pneumatico anteriore:
Tipo:Senza camera d'aria
Misura: 110/70-17M/C (54H)
Produttore/modello:
MICHELIN/PILOT STREET
Pneumatico posteriore:
Tipo:Senza camera d'aria
Misura:
140/70-17M/C (66H)
Produttore/modello: MICHELIN/PILOT STREET
Carico:
Carico massimo:
160 kg (353 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)
Pressione pneumatici (misurata a
pneumatici fre ddi):
1 persona:
Anteriore:
200 kPa (2.00 kgf/cm2, 29 psi)
Posteriore: 250 kPa (2.50 kgf/cm2, 36 psi)
2 persone: Anteriore:200 kPa (2.00 kgf/cm2, 29 psi)
Posteriore: 250 kPa (2.50 kgf/cm2, 36 psi)
Ruota anteriore:
Tipo di ruota:Ruota in lega
Dimensioni cerchio: 17M/C x MT2.75
Ruota posteriore:
Tipo di ruota:Ruota in lega Dimensioni cerchio:
17M/C x MT4.00
Freno anteriore:
Tipo:
Freno monodisco idraulico
Liquido consigliato: DOT 4
Freno posteriore:
Tipo:
Freno monodisco idraulico
Liquido consigliato: DOT 4
Sospensione anteriore:
Tipo:
Forcella telescopica
Molla:
Molla elicoidale
Ammortizzatore: Ammortizzatore idraulico
Escursione ruota: 130 mm (5.1 in)
Sospensione posteriore:
Tipo:Forcellone oscillante
Molla: Molla elicoidale
Ammortizzatore:
Ammortizzatore idraulico
Escursione ruota: 125 mm (4.9 in)
Impianto elettrico:
Tensione impianto:
12 V
Sistema d’accensione: TCI
Sistema di carica: Volano magnete in C.A.
Batteria:
Modello:GTZ8V
Tensione, capacità: 12 V, 7.0 Ah (10 HR)
Faro:
Tipo a lampadina:Lampada alogena
Potenza lampad ina:
Faro:
H7, 55.0 W (Hi)
Faro: H7, 55.0 W (Lo)
UBR5H0H0.book Page 2 Wednesday, July 5, 2017 1:11 PM

Caratteristiche tecniche
8-3
8
Lampada stop/fanalino:LED
Indicatore di direzione anteriore: 10.0 W
Indicatore di direzione posteriore:
10.0 W
Luce ausiliaria: 5.0 W
Luce pannello strumenti: LED
Spia del folle:
LED
Spia abbagliante: LED
Spia pressione olio: LED
Spia degli indicatori di direzione: LED
Spia problemi al motore:
LED
Spia dell’ABS: LED
Fusibile:
Fusibile principale:
30.0 A
Fusibile del faro: 15.0 A
Fusibile dell’impianto di segnalazione: 7.5 A
Fusibile dell’accensione:
15.0 A
Fusibile motorino ventola radiatore: 7.5 A
Fusibile della centralina dell’ABS: 7.5 A
Fusibile del motorino dell’ABS:
30.0 A
Fusibile del solenoide ABS: 15.0 A
Fusibile di backup: 7.5 A
UBR5H0H0.book Page 3 Wednesday, July 5, 2017 1:11 PM

Informazioni per I consumatori
9-1
9

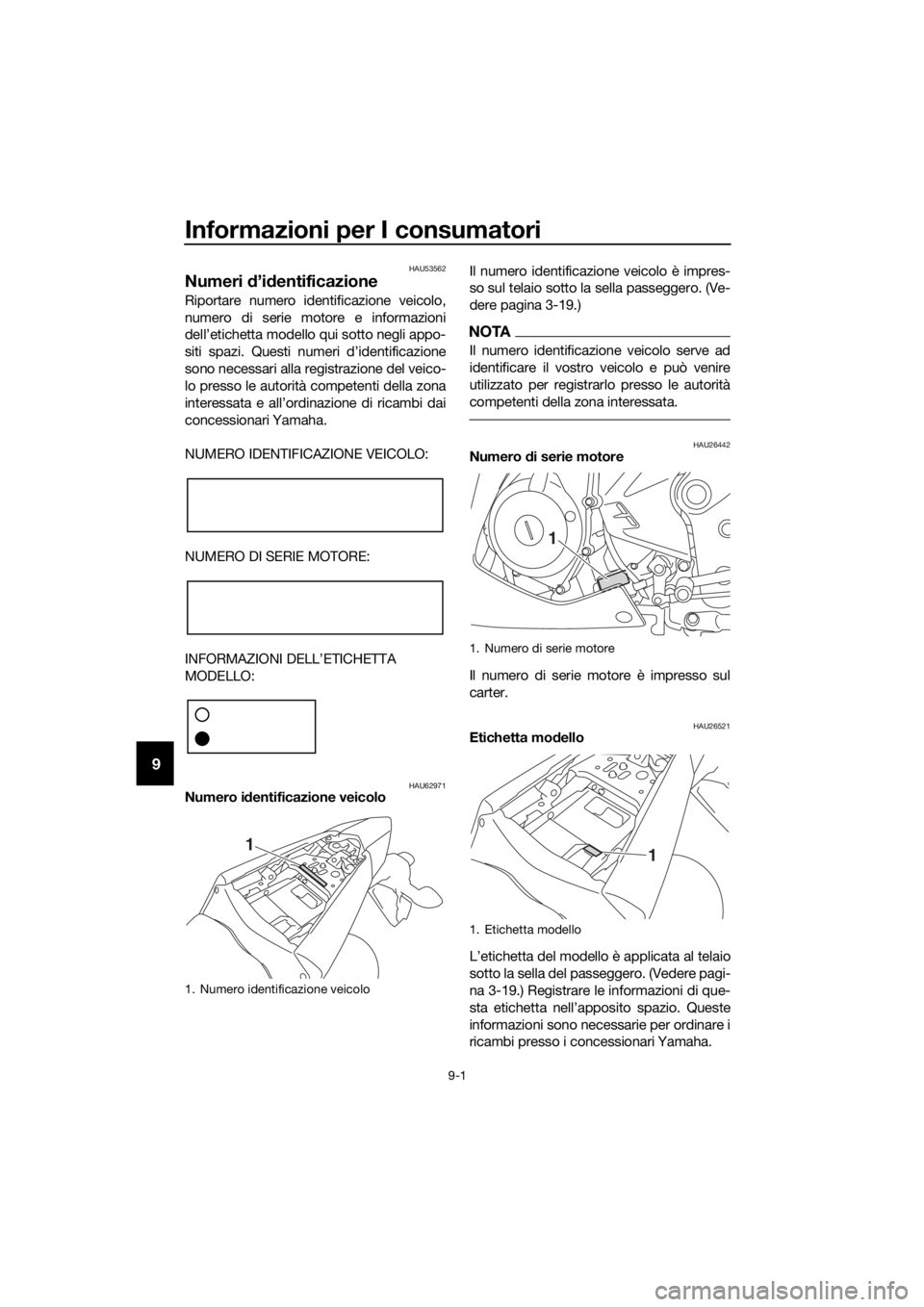

HAU53562
Numeri d’id entificazione
Riportare numero identificazione veicolo,
numero di serie motore e informazioni
dell’etichetta modello qui sotto negli appo-
siti spazi. Questi numeri d’identificazione
sono necessari alla registrazione del veico-
lo presso le autorità competenti della zona
interessata e all’ordinazione di ricambi dai
concessionari Yamaha.
NUMERO IDENTIFICAZIONE VEICOLO:
NUMERO DI SERIE MOTORE:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU62971Numero i dentificazione veicolo Il numero identificazione veicolo è impres-
so sul telaio sotto la sella passeggero. (Ve-
dere pagina 3-19.)
NOTA
Il numero identificazione veicolo serve ad
identificare il vostro veicolo e può venire
utilizzato per registrarlo presso le autorità
competenti della zona interessata.
HAU26442Numero
di serie motore
Il numero di serie motore è impresso sul
carter.
HAU26521Etichetta mo dello
L’etichetta del modello è applicata al telaio
sotto la sella del passeggero. (Vedere pagi-
na 3-19.) Registrare le informazioni di que-
sta etichetta nell’apposito spazio. Queste
informazioni sono necessarie per ordinare i
ricambi presso i concessionari Yamaha.
1. Numero identificazione veicolo
1
1. Numero di serie motore
1. Etichetta modello
1
1
UBR5H0H0.book Page 1 Wednesday, July 5, 2017 1:11 PM

Informazioni per I consumatori
9-2
9
HAU69910
Connettore dia gnostica
Il connettore diagnostica è ubicato come il-
lustrato nella figura.
HAU74702
Re gistrazione dei dati del veicolo
L’ECU di questo modello memorizza alcuni
dati del veicolo per agevolare la diagnosi
dei malfunzionamenti e a fini di ricerca e
sviluppo. Questi dati vengono caricati solo
se si collega uno speciale strumento dia-
gnostico Yamaha al veicolo, ad esempio
quando si eseguono controlli di manuten-
zione o procedure di riparazione.
Benché i sensori e i dati registrati varino da
modello a modello, i tipi principali di dati
consistono in:
 Dati relativi allo stato del veicolo e alle
prestazioni del motore
 Dati relativi all’in iezione di carburante
e alle emissioni
Yamaha non divulga questi dati a terzi ec- cetto nel caso in cui:  Abbia ricevuto il consenso da parte
del proprietario del veicolo
 Sia obbligata a farlo per legge
 Debbano essere utilizzati da Yamaha
in caso di vertenze
 Vengano utilizzati a fini di eventuali ri-
cerche condotte da Yamaha quando i
dati non si riferiscono né a un veicolo
né a un proprietario specifico
1. Connettore diagnostico iniezione
1
UBR5H0H0.book Page 2 Wednesday, July 5, 2017 1:11 PM

10-1
10
Indice analitico
A
ABS ....................................................... 3-15
Accensione del motore ........................... 5-2
Assieme ammortizzatore,
regolazione ......................................... 3-22
Attacchi cinghie portabagagli ............... 3-23
B
Batteria ................................................. 6-29
Blocchetto accensione/bloccasterzo ..... 3-1
C
Cambi di marcia...................................... 5-3
Candele, controllo................................... 6-7
Caratteristiche tecniche .......................... 8-1
Carburante ............................................ 3-17
Catena di trasmissione, pulizia e lubrificazione.................................... 6-24
Cavalletto laterale ................................. 3-24
Cavalletto laterale, controllo e lubrificazione ...................................... 6-26
Cavi, controllo e lubrific azione.............. 6-24
Come supportare il motociclo .............. 6-36
Commutatore luce abbagliante/
anabbagliante ..................................... 3-12
Connettore diagnostica .......................... 9-2
Convertitore catalitico........................... 3-19
Cuscinetti ruote, controllo .................... 6-28
E
Elemento filtrante e tubetto ispezione, sostituzione e pulizia .......................... 6-13
Etichetta modello .................................... 9-1
F
Filtro a carboni attivi ............................... 6-8
Forcella, controllo ................................. 6-27
Fusibili, sostituzione ............................. 6-30
G
Gioco della leva freno, controllo ........... 6-19
Gioco della leva frizione, regolazione ... 6-17
Gioco della manopola acceleratore, controllo.............................................. 6-14
Gioco valvole ........................................ 6-14
I
Informazioni di sicurezza ........................ 1-1
Interruttore arresto motore ................... 3-12
Interruttore avviamento......................... 3-12
Interruttore dell’avvisatore acustico ..... 3-12
Interruttore di segnalazione luce abbagliante ......................................... 3-11
Interruttore indicatori di direzione ......... 3-12
Interruttori luci stop............................... 6-19
Interruttori manubrio ............................. 3-11
K
Kit attrezzi............................................... 6-2
L
Lampada biluce fanalino/stop .............. 6-34
Lampada faro, sostituzione .................. 6-32
Lampada indicatore di direzione,
sostituzione ........................................ 6-34
Lampada luce di posizione anteriore ... 6-33
Lampada luce targa, sostituzione ........ 6-35
Leva freno............................................. 3-14
Leva frizione ......................................... 3-13
Leve freno e friz ione, controllo
e lubrificazione ................................... 6-26
Liquido freni, cambio............................ 6-22
Liquido refrigerante .............................. 6-11
Livello liquido freni, controllo................ 6-21
M
Manopola e cavo acceleratore, controllo e lubrificazione .................... 6-25
Manutenzione e lubrificazione, periodiche ............................................ 6-4
Manutenzione, sistema di controllo
emissioni .............................................. 6-3
N
Numeri d’identificazione ......................... 9-1
Numero di serie motore.......................... 9-1
Numero identificazione veicolo .............. 9-1
O
Olio motore e cartuccia filtro olio ........... 6-8
P
Parcheggio ............................................. 5-4
Pastiglie del freno anteriore e posteriore, controllo ........................... 6-20
Pedale cambio ..................................... 3-13
Pedale freno ......................................... 3-14
Pedali freno e cambio, controllo e lubrificazione ................................... 6-25
Perni del forcellone, lu brificazione ....... 6-27
Pneumatici............................................ 6-15
Portacaschi .......................................... 3-21
Posizioni dei componenti ....................... 2-1
Pulizia ..................................................... 7-1
R
Registrazione dei dati, veicolo ............... 9-2
Ricerca ed eliminazione guasti............. 6-36
Rimessaggio ........................................... 7-4
Rodaggio ................................................ 5-3
Ruote .................................................... 6-17
S
Selle...................................................... 3-19
UBR5H0H0.book Page 1 Wednesday, July 5, 2017 1:11 PM

Indice analitico
10-2
10
Sistema d’interruzione circuito
accensione ......................................... 3-24
Specchietti retrovisori .......................... 3-22
Spia ABS ................................................ 3-3
Spia cambio marce ................................ 3-4
Spia guasto motore ................................ 3-3
Spia indicatore di direzione .................... 3-2
Spia luce abbagliante ............................. 3-2
Spia marcia in folle ................................. 3-2
Spia pressione olio ................................. 3-2
Spie di segnalazione e di avvertimento ........................................ 3-2
Sterzo, controllo ................................... 6-28
Strumento multifunzione ........................ 3-4
T
Tabelle di ricerca ed eliminazione guasti ................................................. 6-37
Tappo serbatoio carburante................. 3-16
Tensione della catena .......................... 6-22
Tubo di troppopieno del serbatoio carburante.......................................... 3-18
V
Vano portaoggetti................................. 3-21
Verniciatura opaca, prestare attenzione ............................................ 7-1
UBR5H0H0.book Page 2 Wednesday, July 5, 2017 1:11 PM

DIC183
PRINTED IN INDONESIA2017.06(H)
