SBU19542GasolinaAsegúrese de que haya suficiente gasolina en el
depósito. (Véase la página 4-10).SBU19561Aceite de motorAsegúrese de que el aceite de motor está en el ni-
vel especificado. Añada aceite según se requiera.
(Véase la página 8-14).SBU19632Líquido refrigeranteAsegúrese de que el líquido refrigerante está en el
nivel especificado. Añada líquido refrigerante se-
gún se requiera. (Véase la página 8-19).NOTAEl nivel de líquido refrigerante debe verificarse con
el motor en frío, ya que varía con la temperatura
del motor.
SBU19713Frenos delantero y traseroManeta del freno y pedal de freno
Compruebe que no haya juego libre en la mane-
ta del freno. Si hay juego libre, haga revisar el
sistema de frenos en un concesionario Yamaha.
 Compruebe si la altura del pedal de freno es co-
rrecta. (Véase la página 8-37). Si la altura del pe-
dal es incorrecta, solicite que la ajusten en un
concesionario Yamaha.
 Compruebe el funcionamiento de la maneta y
del pedal. Deben poder moverse con suavidad
y deberá notar una firme sensación al aplicar los
frenos. De lo contrario, haga revisar el sistema
de frenos en un concesionario Yamaha.
Nivel del líquido de freno
Compruebe el nivel del líquido de freno. Añada lí-
quido si es necesario. (Véase la página 8-33).
Líquido de frenos especificado:DOT 4
U2LS63S0.book Page 4 Tuesday, March 28, 2017 5:04 PM

5-5
5Fugas del líquido de freno
Compruebe si hay alguna fuga de líquido de freno
por las juntas de los tubos o depósitos del líquido
de freno. Aplique los frenos con firmeza durante
un minuto. Si hay alguna fuga, haga revisar el sis-
tema de frenos en un concesionario Yamaha.
Funcionamiento de los frenos
Pruebe los frenos circulando a poca velocidad
después de haber arrancado para asegurarse de
que funcionan correctamente. Si los frenos no
proporcionan un rendimiento adecuado de frena-
do, compruebe el grado de desgaste de las pasti-
llas de freno. (Véase la página 8-32).
SBU19762Maneta de aceleraciónCompruebe el funcionamiento de la maneta de
aceleración. Deberá acelerar con suavidad y vol-
ver a la posición de ralentí al soltarla. Si fuera ne-
cesario, haga que un concesionario Yamaha lo
corrija.
SBU19771Cadena de transmisiónCompruebe el estado de la cadena de transmisión
y del juego de la cadena de transmisión. Lubrique
y ajuste la cadena de transmisión si es necesario.
(Véase la página 8-41).SBU19816NeumáticosCompruebe la presión de los neumáticos periódi-
camente para asegurarse de que está en los valo-
res recomendados. Compruebe también que no
hay desgaste ni daños.
Presión de los neumáticos
Utilice un manómetro para comprobar y ajustar la
presión de aire con los neumáticos en frío. La pre-
sión de aire debe ser igual en ambos lados.
¡ADVERTENCIA! El uso de este vehículo con los neumáticos inflados a una presión inade-
cuada puede ocasionar la pérdida de control o
el vuelco, con el consiguiente riesgo de lesio-
nes graves o un accidente mortal. Asimismo,
en condiciones de utilización extremas un neu-
mático inflado a una presión inferior a la espe-
cificada puede salirse de la llanta.
[SWB02542]
U2LS63S0.book Page 5 Tuesday, March 28, 2017 5:04 PM

5-6
5
Manómetro para neumáticos
El vehículo incluye un manómetro de baja presión
para los neumáticos en el equipamiento de serie.
(Véase la página 8-2). Cuando utilice el manóme-
tro, efectúe dos mediciones y utilice la segunda,
ya que la primera puede ser incorrecta debido a la
presencia de arena en el manómetro o en la válvu-
la del neumático.
Desgaste de los neumáticos
Si el neumático está dañado o la profundidad del
dibujo de la banda de rodadura es inferior o igual
a 3 mm (0.12 in), cambie el neumático.
Presión recomendada del neumático:
Delantero27.5 kPa (0.275 kgf/cm2, 4.0 psi)
Tr a s e r o 27.5 kPa (0.275 kgf/cm2, 4.0 psi)
Presión mínima del neumático: Delantero24.5 kPa (0.245 kgf/cm2, 3.6 psi)
Tr a s e r o 24.5 kPa (0.245 kgf/cm2, 3.6 psi)
Presión de asentamiento máxima del neumá-
tico: Delantero250 kPa (2.5 kgf/cm2, 36 psi)
Tr a s e r o 250 kPa (2.5 kgf/cm2, 36 psi)
1. Manómetro de baja presión
2. Válvula de aire del neumático
1
2
U2LS63S0.book Page 6 Tuesday, March 28, 2017 5:04 PM

5-7
5Información relativa a los neumáticos
Este ATV está equipado con neumáticos sin cá-
mara provistos de válvula de aire. Después de
realizar pruebas exhaustivas, Yamaha solamente
ha aprobado para este modelo los neumáticos
que se relacionan a continuación.
ADVERTENCIA
SWB02552La utilización de neumáticos inadecuados en
este ATV puede ocasionar la pérdida de con-
trol, con el consiguiente riesgo de accidente.
Neumáticos y llantas no originales
Los neumáticos y llantas con los que se entrega el
ATV han sido diseñados conforme a las prestacio-
nes del vehículo y para aportar una combinación
óptima de manejabilidad, frenada y confort. Es
posible que otros neumáticos, llantas, medidas y
combinaciones no resulten adecuados.
1. Profundidad del dibujo de la banda de rodadura del neumático
Delantero:
Marca/modelo:MAXXIS/MS13 Bias
Ta m a ñ o : AT22 x 7-10
Tipo: Sin cámara
Tr a s e r o : Marca/modelo:MAXXIS/M976Y Bias
Ta m a ñ o : AT20 x 10-9
Tipo: Sin cámara
U2LS63S0.book Page 7 Tuesday, March 28, 2017 5:04 PM

5-8
5
SBU19841Fijaciones del bastidorCompruebe que todas las tuercas, pernos y torni-
llos estén correctamente apretados.SBU19851Instrumentos, luces e interruptoresCompruebe que todos los instrumentos, luces e
interruptores funcionan correctamente. Corregir si
es necesario.U2LS63S0.book Page 8 Tuesday, March 28, 2017 5:04 PM

6-1
6
SBU19882
FUNCIONAMIENTO
SBU19902Lea atentamente el manual del propietario antes
de empezar a conducir el ATV. Si no entiende al-
gún mando o función, pregunte a su concesiona-
rio Yamaha.
ADVERTENCIA
SWB00632Lea atentamente el manual del propietario
para familiarizarse con todos los mandos y evi-
tar perder el control, lo que puede causar un
accidente o lesiones. SBU29954Arranque del motorATENCIÓNSCB00151Consulte la sección “Rodaje del motor” de la
página 6-5 antes de poner en funcionamiento
por primera vez el motor. 1. Ponga el freno de estacionamiento.
2. Gire la llave a la posición “ ” (encendido) yel interruptor de paro del motor a “ ”. Las luces de aviso siguientes deben encen-
derse durante unos segundos y luego apa-
garse.

Luz de aviso de la temperatura del líquido
refrigerante
 Luz de aviso del nivel de gasolina
 Luz de aviso de avería del motor
ATENCIÓNSCB00826Para evitar posibles daños, no utilice el ATV si
alguna de las luces de aviso no funciona como
se describe más arriba. 3. Cambie la transmisión a la posición de punto
muerto. La luz indicadora de punto muerto
debería encenderse; en caso contrario, haga
revisar el circuito eléctrico en un concesiona-
rio Yamaha.NOTAEste modelo está equipado con un sistema de
corte del circuito de encendido. El motor se puede
arrancar en las siguientes condiciones.
La transmisión esté en punto muerto.
U2LS63S0.book Page 1 Tuesday, March 28, 2017 5:04 PM

6-2
6

El embrague no está aplicado con la transmi-
sión engranada. No obstante, se recomienda
cambiar a punto muerto antes de arrancar el
motor.
4. Cierre por completo la maneta de aceleración
y arranque el motor presionando el interrup-
tor de arranque.NOTASi el motor no arranca, suelte el interruptor de
arranque y, a continuación, vuelva a pulsarlo. Es-
pere unos segundos antes de intentarlo de nuevo.
Cada arranque debe ser lo más breve posible a fin
de conservar la energía de la batería. No accione
el arranque del motor durante más de 10 segun-
dos seguidos. ATENCIÓNSCB00164Para prolongar al máximo la vida útil del motor,
¡nunca acelere mucho con el motor frío!
SBU20535CambioEste ATV está provisto de una transmisión de 5
marchas de avance y 1 marcha atrás. La transmi-
sión le permite controlar la cantidad de potencia
disponible en cada marcha o para el arranque, la
aceleración, la subida de pendientes, etc.
Para cambiar a punto muerto, suelte la maneta de
aceleración, aplique la maneta de embrague y, a
continuación, pise repetidas veces el pedal de
cambio hasta que se detenga.
Cuando lo haga, estará en la primera marcha. Le-
vante ligeramente el pedal para pasar a la posi-
ción de punto muerto y suelte el embrague.
U2LS63S0.book Page 2 Tuesday, March 28, 2017 5:04 PM

6-3
6
SBU20595Para arrancar y acelerar1. Suelte la maneta de aceleración, aplique el freno delantero o trasero y luego suelte el fre-
no de estacionamiento.
2. Para desembragar, tire de la maneta de em- brague.
3. Cambie a primera marcha y suelte el freno. ATENCIÓN: Suelte siempre el acelerador
antes de cambiar de marcha; de lo contra-
rio, el motor y la transmisión secundaria
podrían dañarse.
[SCB01220]
4. Acelere gradualmente al tiempo que suelta lentamente la maneta de embrague.
¡ADVERTENCIA! Acelerar con brusquedad
o soltar la maneta de embrague con de-
masiada rapidez aumenta el riesgo de ac-
cidente y puede hacer que el ATV derrape
y vuelque.
[SWB00732]
5. Una vez que el ATV haya alcanzado la veloci-dad deseada, suelte el acelerador y, al mismo
tiempo, accione con rapidez la maneta de
embrague.
6. Ponga la segunda marcha. (No ponga punto muerto).
7. Accione el acelerador parcialmente y suelte gradualmente la maneta de embrague.
8. Siga el mismo procedimiento para cambiar a la marcha inmediata superior.SBU20653Para decelerar
Para decelerar o parar, suelte el acelerador y apli-
que los frenos suave y uniformemente. Conforme
baja la velocidad, cambie a una marcha inferior.
Antes de reducir a una marcha inferior, espere a
que el régimen del motor descienda lo suficiente.
El uso incorrecto de los frenos o los cambios de

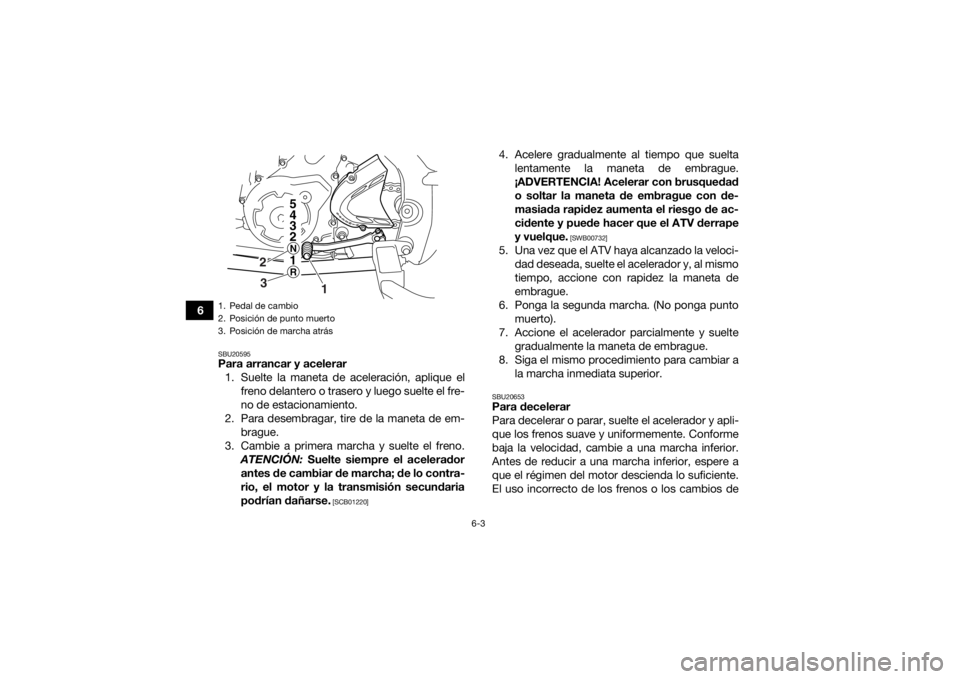

1. Pedal de cambio
2. Posición de punto muerto
3. Posición de marcha atrás
2 3
4 5N1R
