Entretien périodique et réglage
6-6
1
2
3
4
567
8
9
10
11
12
9 *Pneus Contrôler la profondeur de
sculpture et l’état des pneus.
Remplacer si nécessaire.
Contrôler la pression de gonflage.
Corriger si nécessaire. 
10 *Roulements de roue S’assurer qu’ils n’ont pas de jeu
et ne sont pas endommagés. 
11 *Roulements
d’articulation de
bras oscillant S’assurer du bon fonctionnement
et de l’absence de jeu excessif. 
12 Chaîne de
transmission Contrôler la tension, l’alignement
et l’état de la chaîne.
Régler et lubrifier abondamment la chaîne avec un lubrifiant
spécial pour chaîne à joints
toriques. Tous les 1000 km (600 mi) et après le nettoyage de la moto, la conduite sous la
pluie ou la conduite dans des régions humides
13 *Roulements de
direction S’assurer qu’il n’y a pas de jeu.

Regarnir modérément de graisse à base de savon au lithium. 
14 *Visserie du châssis S’assurer du serrage correct de
toute la visserie. 
15 Axe de pivot de
levier de frein Lubrifier à la graisse silicone.

16 Axe de pivot de
pédale de frein Lubrifier à la graisse à base de
savon au lithium. 
17 Axe de pivot de
levier d’embrayage Lubrifier à la graisse à base de
savon au lithium. 
18 Axe de pivot de
sélecteur au pied Lubrifier à la graisse à base de
savon au lithium. 
N° ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CONTRÔLE
ANNUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
B90-9-F2.book 6 ページ ２０１８年６月５日　火曜日　午後５時５３分

Entretien périodique et réglage
6-7
1
2
3
4
56
7
8
9
10
11
12
19 Béquille latérale Contrôler le fonctionnement.
Lubrifier à la graisse à base de
savon au lithium. 
20 *Contacteur de
béquille latérale Contrôler le fonctionnement et
remplacer si nécessaire. 
21 *Fourche avant Contrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile.
Remplacer si nécessaire. 
22 *Combiné
ressort-amortisseur Contrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile.
Remplacer si nécessaire. 
23 *Points pivots de
bras relais et bras
de raccordement de
suspension arrière Contrôler le fonctionnement.

24 Huile moteur Changer (chauffer le moteur avant
d’effectuer la vidange).
Contrôler le niveau d’huile et s’assurer de l’absence de fuites
d’huile. 
25 Cartouche du filtre
à huile moteur Remplacer.

26 *Circuit de
refroidissement Contrôler le niveau de liquide de
refroidissement et s’assurer de
l’absence de fuites de liquide. 
Changer. Tous les 3 ans
27 *Contacteur de feu
stop sur frein avant
et arrière Contrôler le fonctionnement.

N° ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CONTRÔLE
ANNUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)B90-9-F2.book 7 ページ ２０１８年６月５日　火曜日　午後５時５３分

Entretien périodique et réglage
6-8
1
2
3
4
567
8
9
10
11
12
FAU72800
N.B.
Filtre à air
L’élément équipant le filtre à air de ce modèle est en papier huilé et est jetable. Il convient dès lors de ne pas le nettoyer à l’air
comprimé sous peine de l’endommager.
Il convient de remplacer plus fréquemment l’élément si le véhicule est utilisé dans des zones très poussiéreuses ou humides.

Entretien des freins hydrauliques
Contrôler régulièrement le niveau du liquide de fr ein et, si nécessaire, faire l’appoint de liquide.
Remplacer les composants internes des maîtr es-cylindres et des étriers et changer le liquide de frein tous les deux ans. Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
28*Pièces mobiles et
câbles Lubrifier.

29 *Logement de la
poignée des gaz et
câble Contrôler le fonctionnement et la
garde.
Régler le jeu du câble des gaz si nécessaire.
Lubrifier le logement de la poignée des gaz et le câble des
gaz. 
30 *Éclairage,
signalisation et
contacteurs Contrôler le fonctionnement.
Régler le faisceau de phare.

N° ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CONTRÔLE
ANNUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
B90-9-F2.book 8 ページ ２０１８年６月５日　火曜日　午後５時５３分

Entretien périodique et réglage
6-9
1
2
3
4
56
7
8
9
10
11
12
FAU19653
Contrôle des bougiesLes bougies sont des pi èces importantes du
moteur et elles doivent être contrôlées régu-
lièrement, de préférence par un conces-
sionnaire Yamaha. Les bougies doivent
être démontées et contrôlées aux fré-
quences indiquées dans le tableau des en-
tretiens et graissages périodiques, car la
chaleur et les dépôts finissent par les user.
L’état des bougies peut en outre révéler
l’état du moteur.
La porcelaine autour de l’électrode centrale
de chaque bougie doit être de couleur café
au lait clair ou légèrement foncé, couleur
idéale pour un véhicule utilisé dans des
conditions normales. Si la couleur d’une
bougie est nettement différente, le moteur
pourrait présenter une anomalie. Ne jamais
essayer de diagnostiquer soi-même de tels
problèmes. Il est préférable de confier le vé-
hicule à un concessionnaire Yamaha.
Si l’usure des électrodes est excessive ou
les dépôts de calamine ou autres sont trop
importants, il convient de remplacer la bou-
gie concernée.
Avant de monter une bougie, il faut mesurer
l’écartement de ses électrodes à l’aide d’un jeu de cales d’épaisseur et le régler si né-
cessaire.
Nettoyer la surface du joint de la bougie et
ses plans de joint, puis nettoyer soigneuse-
ment les filets de bougie.
N.B.Si une clé dynamométrique n’est pas dis-
ponible lors du montage d’une bougie, une
bonne approximation consiste à serrer de
1/4–1/2 tour supplémentaire après le ser-
rage à la main. Il fa
udra toutefois serrer la bougie au couple spécifié le plus rapide-
ment possible.ATTENTION
FCA10841
Afin d’éviter d’endommager la fiche ra-
pide de la bobine d’allumage, ne jamais
utiliser d’outil quel qu’il soit pour retirer
ou remonter le capuchon de bougie. Il se
peut que le capuchon de bougie soit dif-
ficile à retirer, car le joint en caoutchouc
placé à son extrémité tient fermement.
Pour retirer le capuchon de bougie, il
suffit de le tirer vers le haut tout en le
tournant quelque peu dans les deux
sens. Pour le remettre en place, l’enfon-
cer tout en le tournant dans les deuxsens.
Bougie spécifiée : NGK/CPR9EA9

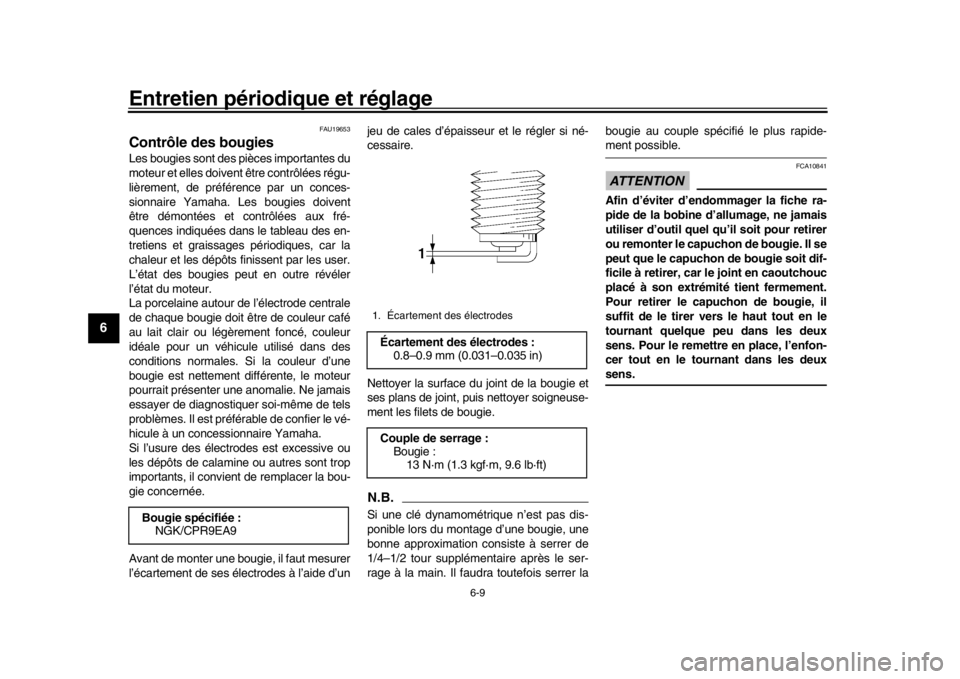

1. Écartement des électrodesÉcartement des électrodes : 0.8–0.9 mm (0.031–0.035 in)
Couple de serrage : Bougie :13 N·m (1.3 kgf·m, 9.6 lb·ft)
B90-9-F2.book 9 ページ ２０１８年６月５日　火曜日　午後５時５３分

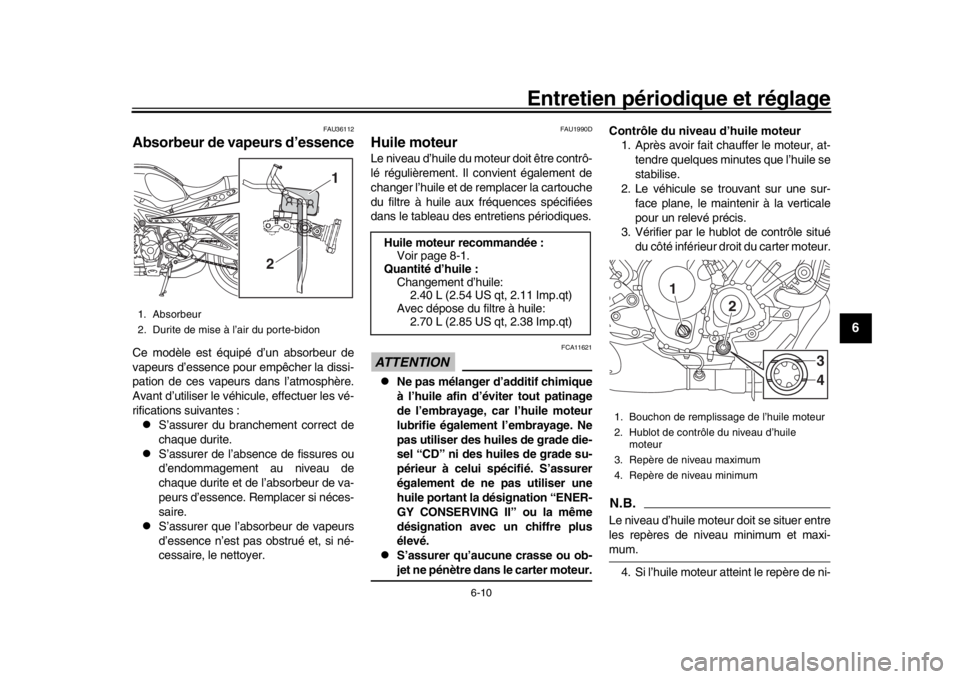

Entretien périodique et réglage
6-10
1
2
3
4
567
8
9
10
11
12
FAU36112
Absorbeur de vapeurs d’essenceCe modèle est équipé d’un absorbeur de
vapeurs d’essence pour empêcher la dissi-
pation de ces vapeurs dans l’atmosphère.
Avant d’utiliser le véhicule, effectuer les vé-
rifications suivantes :
S’assurer du branchement correct de
chaque durite.

S’assurer de l’absence de fissures ou
d’endommagement au niveau de
chaque durite et de l’absorbeur de va-
peurs d’essence. Remplacer si néces-
saire.

S’assurer que l’absorbeur de vapeurs
d’essence n’est pas obstrué et, si né-
cessaire, le nettoyer.
FAU1990D
Huile moteurLe niveau d’huile du moteur doit être contrô-
lé régulièrement. Il convient également de
changer l’huile et de remplacer la cartouche
du filtre à huile aux fréquences spécifiées
dans le tableau des entretiens périodiques.ATTENTION
FCA11621

Ne pas mélanger d’additif chimique
à l’huile afin d’éviter tout patinage
de l’embrayage, car l’huile moteur
lubrifie également l’embrayage. Ne
pas utiliser des huiles de grade die-
sel “CD” ni des huiles de grade su-
périeur à celui spécifié. S’assurer
également de ne pas utiliser une
huile portant la désignation “ENER-
GY CONSERVING II” ou la même
désignation avec un chiffre plus
élevé.

S’assurer qu’aucune crasse ou ob-jet ne pénètre dans le carter moteur.Contrôle du niveau d’huile moteur
1. Après avoir fait chauffer le moteur, at-
tendre quelques minutes que l’huile se
stabilise.
2. Le véhicule se trouvant sur une sur-
face plane, le maintenir à la verticale
pour un relevé précis.
3. Vérifier par le hublot de contrôle situé
du côté inférieur droit du carter moteur.
N.B.Le niveau d’huile moteur doit se situer entre
les repères de niveau minimum et maxi-mum.
4. Si l’huile moteur atteint le repère de ni-
1. Absorbeur
2. Durite de mise à l’air du porte-bidon
1
2
Huile moteur recommandée : Voir page 8-1.
Quantité d’huile : Changement d’huile:2.40 L (2.54 US qt, 2.11 Imp.qt)
Avec dépose du filtre à huile: 2.70 L (2.85 US qt, 2.38 Imp.qt)

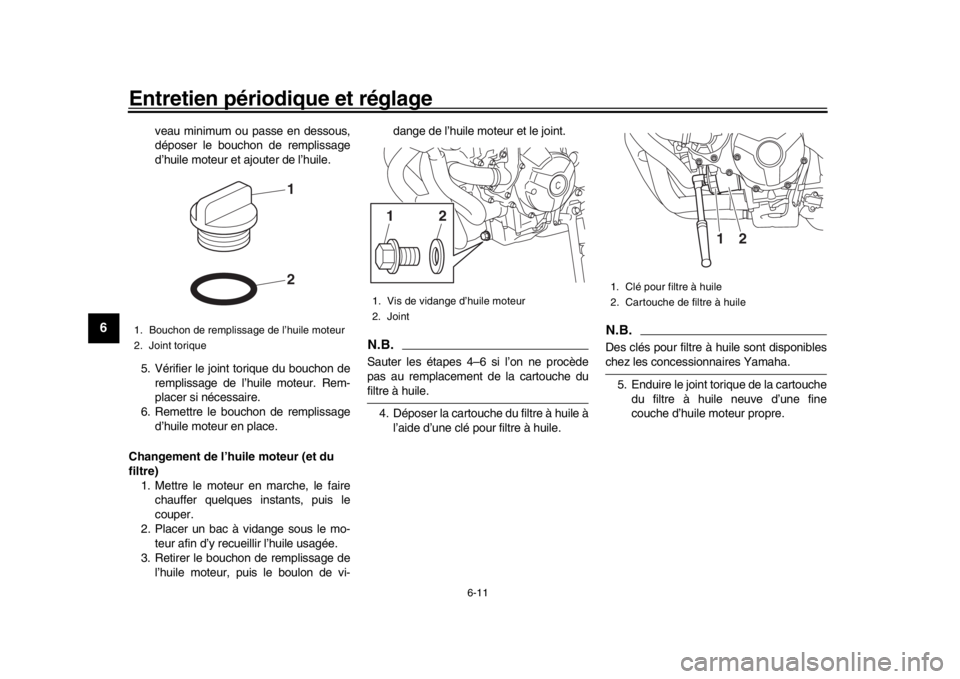

1. Bouchon de remplissage de l’huile moteur
2. Hublot de contrôle du niveau d’huile
moteur
3. Repère de niveau maximum
4. Repère de niveau minimum
1
2
34
B90-9-F2.book 10 ページ ２０１８年６月５日　火曜日　午後５時５３分

Entretien périodique et réglage
6-11
1
2
3
4
56
7
8
9
10
11
12
veau minimum ou passe en dessous,
déposer le bouchon de remplissage
d’huile moteur et ajouter de l’huile.
5. Vérifier le joint torique du bouchon de remplissage de l’huile moteur. Rem-
placer si nécessaire.
6. Remettre le bouchon de remplissage
d’huile moteur en place.
Changement de l’huile moteur (et du
filtre) 1. Mettre le moteur en marche, le faire chauffer quelques instants, puis le
couper.
2. Placer un bac à vidange sous le mo- teur afin d’y recueillir l’huile usagée.
3. Retirer le bouchon de remplissage de l’huile moteur, puis le boulon de vi- dange de l’huile moteur et le joint.
N.B.Sauter les étapes 4–6 si l’on ne procède
pas au remplacement de la cartouche dufiltre à huile.
4. Déposer la cartouche du filtre à huile à l’aide d’une clé pour filtre à huile.
N.B.Des clés pour filtre à huile sont disponibleschez les concessionnaires Yamaha.
5. Enduire le joint torique de la cartouche du filtre à huile neuve d’une fine
couche d’huile moteur propre.
1. Bouchon de remplissage de l’huile moteur
2. Joint torique
21

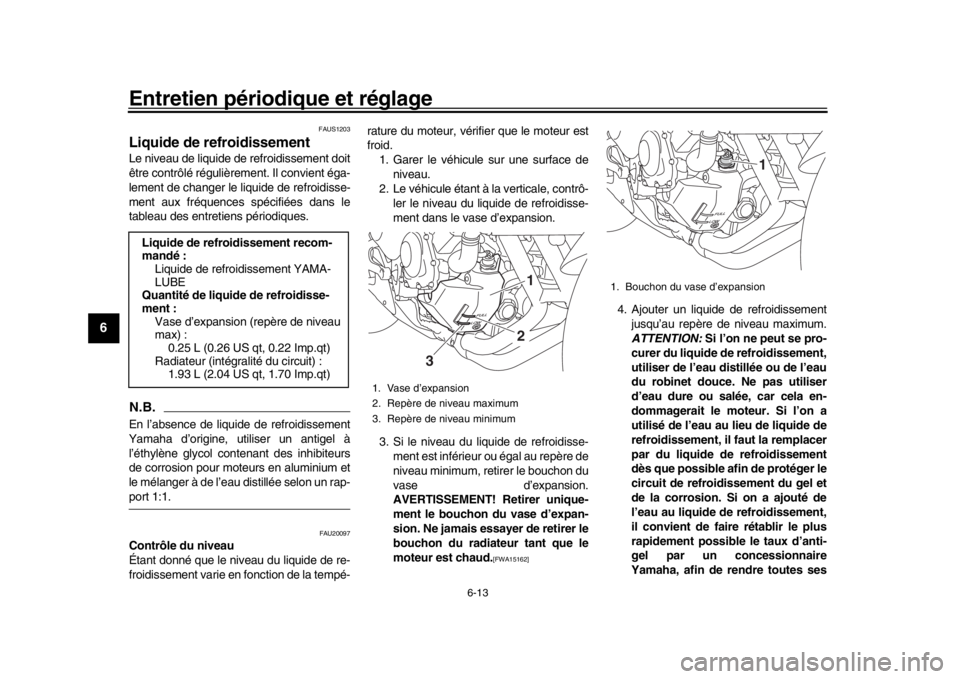

1. Vis de vidange d’huile moteur
2. Joint
21

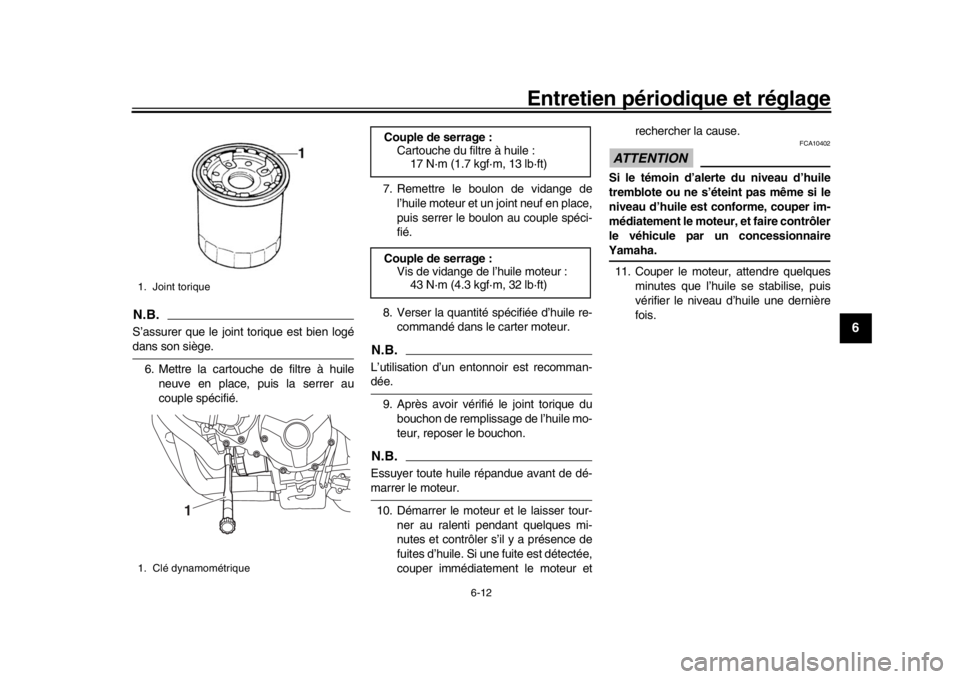

1. Clé pour filtre à huile
2. Cartouche de filtre à huile
2
1
B90-9-F2.book 11 ページ ２０１８年６月５日　火曜日　午後５時５３分

Entretien périodique et réglage
6-12
1
2
3
4
567
8
9
10
11
12
N.B.S’assurer que le joint torique est bien logédans son siège. 6. Mettre la cartouche de filtre à huile neuve en place, puis la serrer au
couple spécifié. 7. Remettre le boulon de vidange de
l’huile moteur et un joint neuf en place,
puis serrer le boulon au couple spéci-
fié.
8. Verser la quantité spécifiée d’huile re- commandé dans le carter moteur.
N.B.L’utilisation d’un entonnoir est recomman-dée.
9. Après avoir vérifié le joint torique du bouchon de remplissage de l’huile mo-
teur, reposer le bouchon.N.B.Essuyer toute huile répandue avant de dé-marrer le moteur.
10. Démarrer le moteur et le laisser tour- ner au ralenti pendant quelques mi-
nutes et contrôler s’il y a présence de
fuites d’huile. Si une fuite est détectée,
couper immédiatement le moteur et rechercher la cause.
ATTENTION
FCA10402
Si le témoin d’alerte du niveau d’huile
tremblote ou ne s’éteint pas même si le
niveau d’huile est conforme, couper im-
médiatement le moteur, et faire contrôler
le véhicule par un concessionnaireYamaha.
11. Couper le moteur, attendre quelques minutes que l’huile se stabilise, puis
vérifier le niveau d’huile une dernière
fois.
1. Joint torique
1. Clé dynamométrique
1
Couple de serrage :Cartouche du filtre à huile :17 N·m (1.7 kgf·m, 13 lb·ft)
Couple de serrage : Vis de vidange de l’huile moteur :
43 N·m (4.3 kgf·m, 32 lb·ft)
B90-9-F2.book 12 ページ ２０１８年６月５日　火曜日　午後５時５３分

Entretien périodique et réglage
6-13
1
2
3
4
56
7
8
9
10
11
12
FAUS1203
Liquide de refroidissementLe niveau de liquide de refroidissement doit
être contrôlé régulièrement. Il convient éga-
lement de changer le liquide de refroidisse-
ment aux fréquences spécifiées dans le
tableau des entretiens périodiques.N.B.En l’absence de liquide de refroidissement
Yamaha d’origine, utiliser un antigel à
l’éthylène glycol contenant des inhibiteurs
de corrosion pour moteurs en aluminium et
le mélanger à de l’eau distillée selon un rap-port 1:1.
FAU20097
Contrôle du niveau
Étant donné que le niveau du liquide de re-
froidissement varie en fonction de la tempé- rature du moteur, vérifier que le moteur est
froid.
1. Garer le véhicule sur une surface de niveau.
2. Le véhicule étant à la verticale, contrô-
ler le niveau du liquide de refroidisse-
ment dans le vase d’expansion.
3. Si le niveau du liquide de refroidisse- ment est inférieur ou égal au repère de
niveau minimum, retirer le bouchon du
vase d’expansion.
AVERTISSEMENT! Retirer unique-
ment le bouchon du vase d’expan-
sion. Ne jamais essayer de retirer le
bouchon du radiateur tant que le
moteur est chaud.
[FWA15162]
4. Ajouter un liquide de refroidissementjusqu’au repère de niveau maximum.
ATTENTION: Si l’on ne peut se pro-
curer du liquide de refroidissement,
utiliser de l’eau distillée ou de l’eau
du robinet douce. Ne pas utiliser
d’eau dure ou salée, car cela en-
dommagerait le moteur. Si l’on a
utilisé de l’eau au lieu de liquide de
refroidissement, il faut la remplacer
par du liquide de refroidissement
dès que possible afin de protéger le
circuit de refroidissement du gel et
de la corrosion. Si on a ajouté de
l’eau au liquide de refroidissement,
il convient de faire rétablir le plus
rapidement possible le taux d’anti-
gel par un concessionnaire
Yamaha, afin de rendre toutes ses
Liquide de refroidissement recom-
mandé :
Liquide de refroidissement YAMA-
LUBE
Quantité de liquide de refroidisse-
ment :
Vase d’expansion (repère de niveau
max) :0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiateur (intégralité du circuit) : 1.93 L (2.04 US qt, 1.70 Imp.qt)
1. Vase d’expansion
2. Repère de niveau maximum
3. Repère de niveau minimum
21
3
1. Bouchon du vase d’expansion
1
B90-9-F2.book 13 ページ ２０１８年６月５日　火曜日　午後５時５３分
