Entretien périodique et réglage
6-30
1
2
3
4
567
8
9
10
11
12
FAU73340
Remplacement des fusiblesLe boîtier à fusibles 1 se trouve derrière le
cache latéral droit.
Pour accéder au boît ier à fusibles 1, dépo-
ser puis réinstaller le cache latéral droit et le
couvercle en caoutc houc comme suit.
1. Retirer les écrous et les boulons.
2. Retirer le cache latéral droit et le cou- vercle en caoutchouc comme illustré. 3. Remettre le cache et le couvercle en
caoutchouc en place.
4. Reposer les écrous et les boulons.
Le fusible principal, le fusible du système
d’injection de carburant et le boîtier à fu-
sibles 2 se situent sous la selle. (Voir

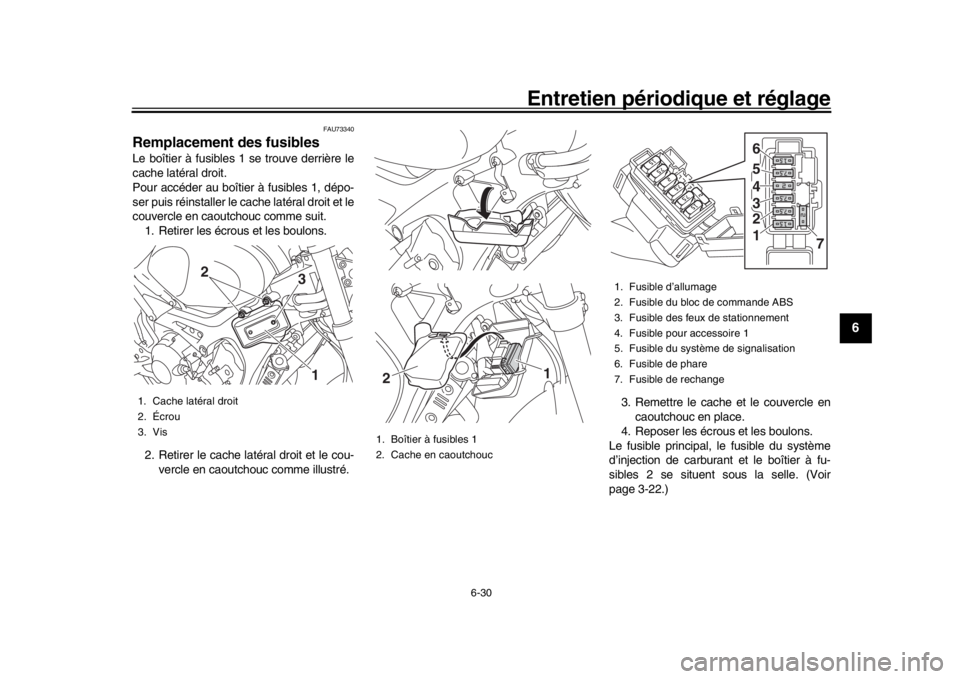

page 3-22.)1. Cache latéral droit
2. Écrou
3. Vis
1
3
2
1. Boîtier à fusibles 1
2. Cache en caoutchouc
1
2
1. Fusible d’allumage
2. Fusible du bloc de commande ABS
3. Fusible des feux de stationnement
4. Fusible pour accessoire 1
5. Fusible du système de signalisation
6. Fusible de phare
7. Fusible de rechange
7
1 2 3 4 5 6
B90-9-F2.book 30 ページ ２０１８年６月５日　火曜日　午後５時５３分

Entretien périodique et réglage
6-31
1
2
3
4
56
7
8
9
10
11
12
N.B.Pour accéder au fusible du système d’injec-
tion de carburant, déposer le couvercle durelais de démarreur en le tirant vers le haut. Si un fusible est grillé, le remplacer comme
suit.
1. Tourner la clé de contact sur “OFF” et éteindre le circuit électrique concerné.
2. Déposer le fusible grillé et le remplacer par un fusible neuf de l’intensité spéci-
fiée. AVERTISSEMENT! Ne pas utili-
ser de fusible de calibre supérieur à
celui recommandé afin d’éviter de
gravement endommager l’installa-
tion électrique, voire de provoquer
un incendie.
[FWA15132]

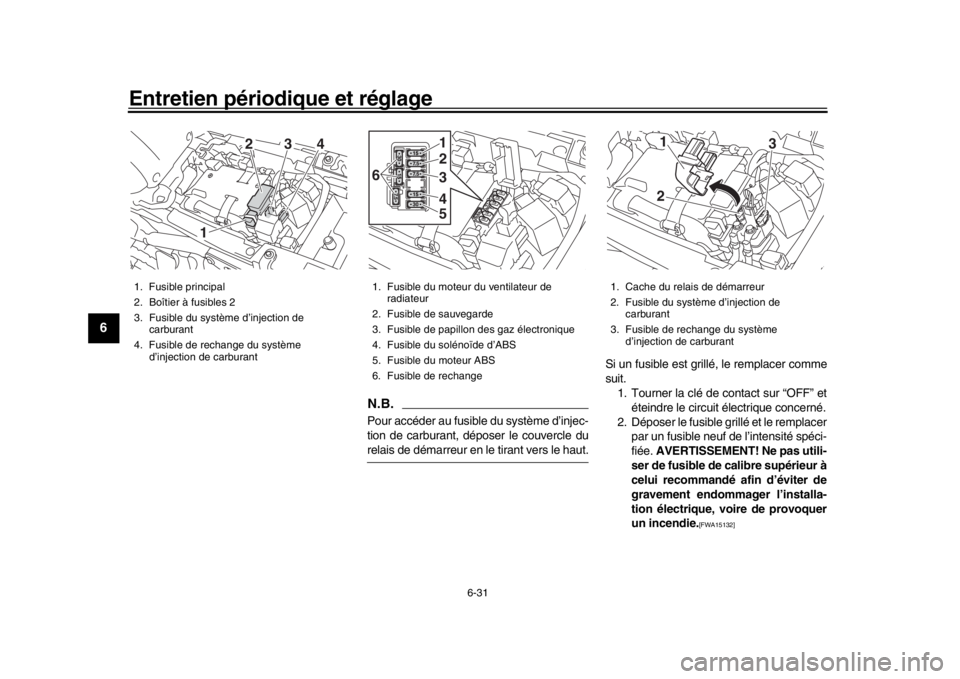

1. Fusible principal
2. Boîtier à fusibles 2
3. Fusible du système d’injection de carburant
4. Fusible de rechange du système d’injection de carburant
2
1 3
4
1. Fusible du moteur du ventilateur de
radiateur
2. Fusible de sauvegarde
3. Fusible de papillon des gaz électronique
4. Fusible du solénoïde d’ABS
5. Fusible du moteur ABS
6. Fusible de rechange
15
1515
1
2
34
5
6
1. Cache du relais de démarreur
2. Fusible du système d’injection de
carburant
3. Fusible de rechange du système d’injection de carburant
1
2 3
B90-9-F2.book 31 ページ ２０１８年６月５日　火曜日　午後５時５３分

Entretien périodique et réglage
6-32
1
2
3
4
567
8
9
10
11
12
3. Tourner la clé de contact sur “ON” et allumer le circuit électrique concerné
afin de vérifier si le dispositif électrique fonctionne.
4. Si le fusible neuf grille immédiatement,
faire contrôler l’installation électrique
par un concessionnaire Yamaha.
FAU34386
Remplacement de l’ampoule du
phareCe modèle est équipé d’un phare à am-
poule halogène. Si l’ampoule du phare
grille, la remplacer comme suit :ATTENTION
FCA10651
Veiller à ne pas endommager les pièces
suivantes :
Ampoule de phare
Ne jamais toucher le verre d’une
ampoule de phare afin de ne pas
laisser de résidus graisseux. La
graisse réduit la transparence du
verre mais aussi la luminosité de
l’ampoule, ainsi que sa durée de
service. Nettoyer soigneusement
toute crasse ou trace de doigts sur
l’ampoule avec un chiffon imbibé
d’alcool ou de diluant pour pein-
ture.

Lentille de phare
Ne pas coller de pellicules colorées
ni autres adhésifs sur la lentille du
phare.
Ne pas monter une ampoule de
phare d’un wattage supérieur à ce-lui spécifié.
Fusibles spécifiés :
Fusible principal: 50.0 A
Fusible de phare:
15.0 A
Fusible du système de signalisation: 7.5 A
Fusible d’allumage: 15.0 A
Fusible des feux de stationnement:
7.5 A
Fusible du moteur du ventilateur de
radiateur: 15.0 A
Fusible du moteur ABS: 30.0 A
Fusible du solénoïde d’ABS: 15.0 A
Fusible du système d’injection de car-
burant:
10.0 A
Fusible du bloc de commande ABS:
7.5 A
Fusible de sauvegarde: 7.5 A
Fusible de papillon des gaz électro-
nique: 7.5 A
Fusible auxiliaire 1:
2.0 A
B90-9-F2.book 32 ページ ２０１８年６月５日　火曜日　午後５時５３分

Entretien périodique et réglage
6-33
1
2
3
4
56
7
8
9
10
11
12
1. Déposer l’optique de phare après avoir retiré les vis de chaque côté.
2. Déconnecter la fiche rapide de phare, puis déposer la protection de l’am-
poule. 3. Décrocher le porte-ampoule du phare,
puis retirer l’ampoule grillée.
4. Monter une ampoule de phare neuve et la fixer à l’aide du porte-ampoule.
5. Reposer la protection d’ampoule de phare, puis connecter la fiche rapide.
6. Monter l’optique de phare, puis la fixer
à l’aide de ses vis.
7. Si nécessaire, faire régler le faisceau de phare par un concessionnaire

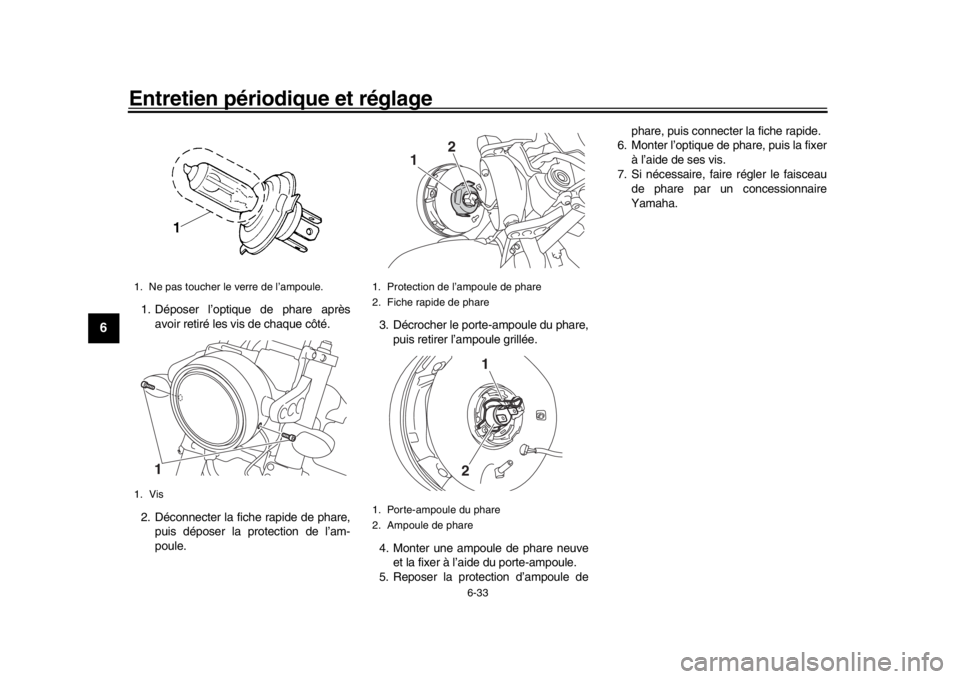

Yamaha.1. Ne pas toucher le verre de l’ampoule.
1. Vis
1
1. Protection de l’ampoule de phare
2. Fiche rapide de phare
1. Porte-ampoule du phare
2. Ampoule de phare
1 2
1
2
B90-9-F2.book 33 ページ ２０１８年６月５日　火曜日　午後５時５３分

Entretien périodique et réglage
6-34
1
2
3
4
567
8
9
10
11
12
FAU45226
Remplacement de l’ampoule de
la veilleuse Si l’ampoule de veilleuse grille, la remplacer
comme suit. 1. Déposer l’optique de phare. (Voir
page 6-32.)
2. Tirer sur la douille de l’ampoule de veilleuse pour déposer la douille et
l’ampoule.
3. Extraire l’ampoule grillée en tirant sur celle-ci. 4. Monter une ampoule neuve dans la
douille.
5. Reposer l’ampoule et sa douille en ap-
puyant sur cette dernière.
6. Reposer l’optique de phare.
FAU70540
Feu stop/arrièreLe feu stop/arrière est équipé d’une DEL.
Si le feu stop/arrière ne s’allume pas, le faire
contrôler par un concessionnaire Yamaha.

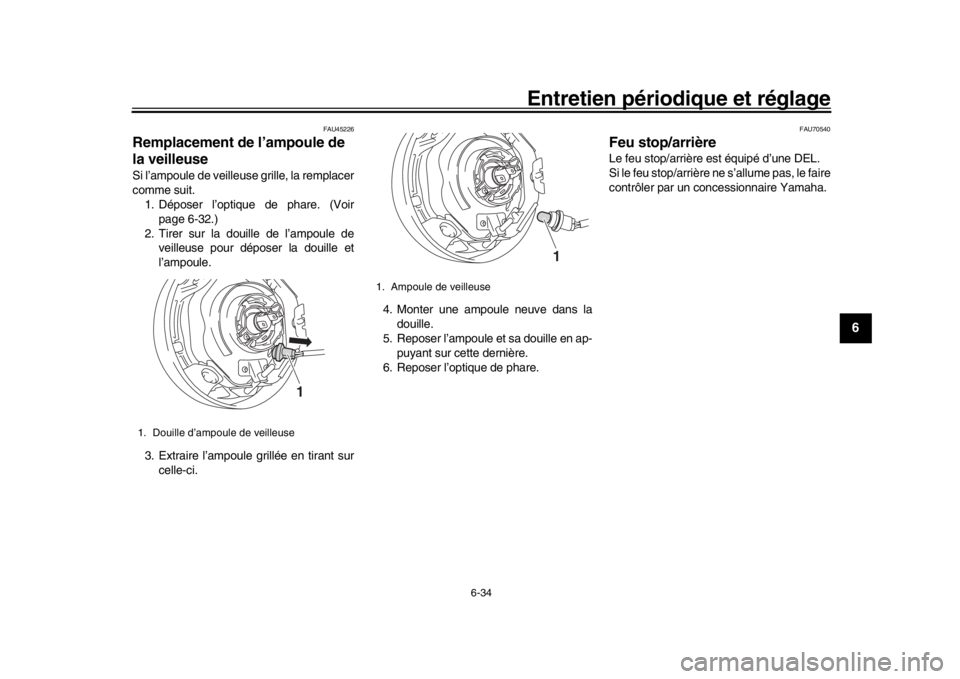

1. Douille d’ampoule de veilleuse
1
1. Ampoule de veilleuse
1
B90-9-F2.book 34 ページ ２０１８年６月５日　火曜日　午後５時５３分

Entretien périodique et réglage
6-35
1
2
3
4
56
7
8
9
10
11
12
FAU24205
Remplacement d’une ampoule
de clignotant1. Retirer la lentille du clignotant après avoir retiré la vis.
2. Retirer l’ampoule grillée en l’enfonçant et en la tournant dans le sens inverse
des aiguilles d’une montre. 3. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une
montre.
4. Remettre la lentille en place et la fixer à l’aide de la vis. ATTENTION: Ne pas
serrer la vis à l’excès afin de ne pas
risquer de casser la lentille.
[FCA11192] FAU24331
Éclairage de la plaque
d’immatriculationSi l’éclairage de la plaque d’immatriculation
ne s’allume pas, faire contrôler le circuit
électrique ou faire remplacer l’ampoule par
un concessionnaire Yamaha.

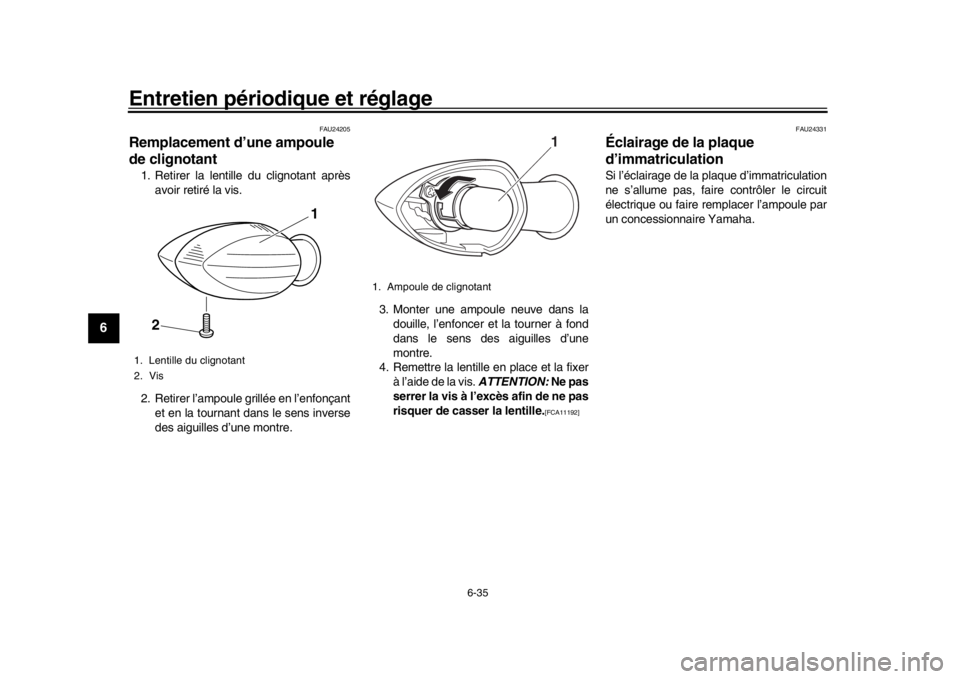

1. Lentille du clignotant
2. Vis
1
2
1. Ampoule de clignotant
1
B90-9-F2.book 35 ページ ２０１８年６月５日　火曜日　午後５時５３分

Entretien périodique et réglage
6-36
1
2
3
4
567
8
9
10
11
12
FAU67131
Calage de la motoCe modèle n’étant pas équipé d’une
béquille centrale, utiliser une béquille d’ate-
lier avant de démonter une roue ou avant
d’effectuer tout autre travail qui requiert de
redresser la moto à la verticale.
S’assurer que la moto est stable et à la ver-
ticale avant de co mmencer l’entretien.
FAU25872
Diagnostic de pannesBien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Les schémas de diagnostic de pannes
ci-après permettent d’effectuer rapidement
et en toute facilité le contrôle de ces pièces
essentielles. Si une réparation quelconque
est requise, confier la moto à un conces-
sionnaire Yamaha, car ses techniciens qua-
lifiés disposent des connaissances, du
savoir-faire et des outils nécessaires à son
entretien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont souvent
de moindre qualité. Ces pièces s’useront
donc plus rapidement et leur utilisation
pourrait entraîner des réparations oné-
reuses.
AVERTISSEMENT
FWA15142
Lors de la vérification du circuit d’ali-
mentation, ne pas fumer, et s’assurer de
l’absence de flammes nues ou d’étin- celles à proximité, y compris de
veilleuses de chauffe-eau ou de chau-
dières. L’essence et les vapeurs d’es-
sence peuvent s’enflammer ou exploser,
et provoquer des blessures et des dom-
mages matériels graves.

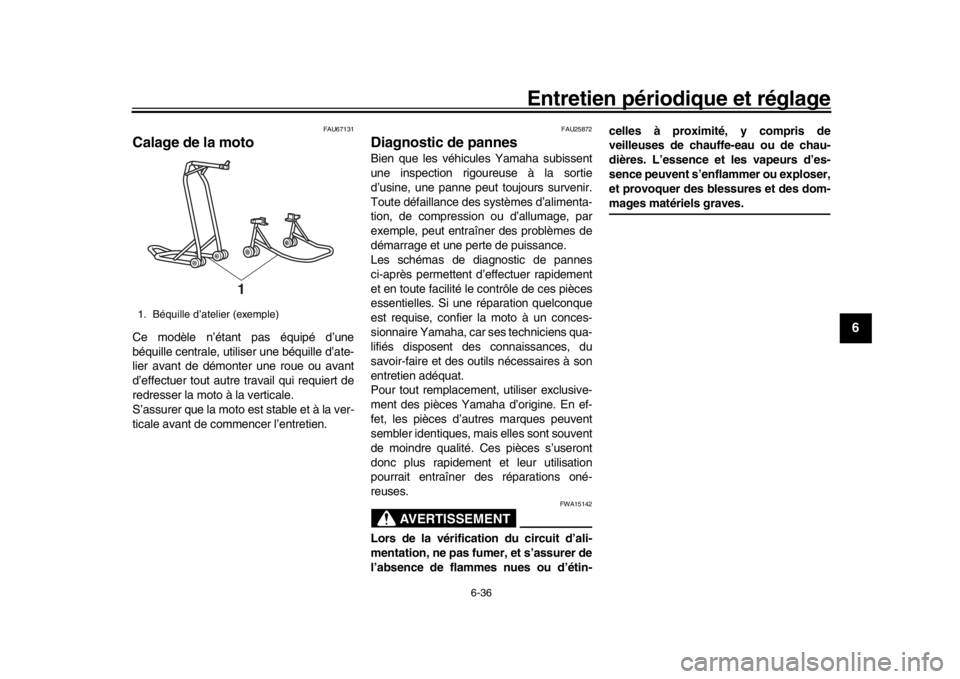

1. Béquille d’atelier (exemple)
1
B90-9-F2.book 36 ページ ２０１８年６月５日　火曜日　午後５時５３分

Entretien périodique et réglage
6-37
1
2
3
4
56
7
8
9
10
11
12
FAU42365

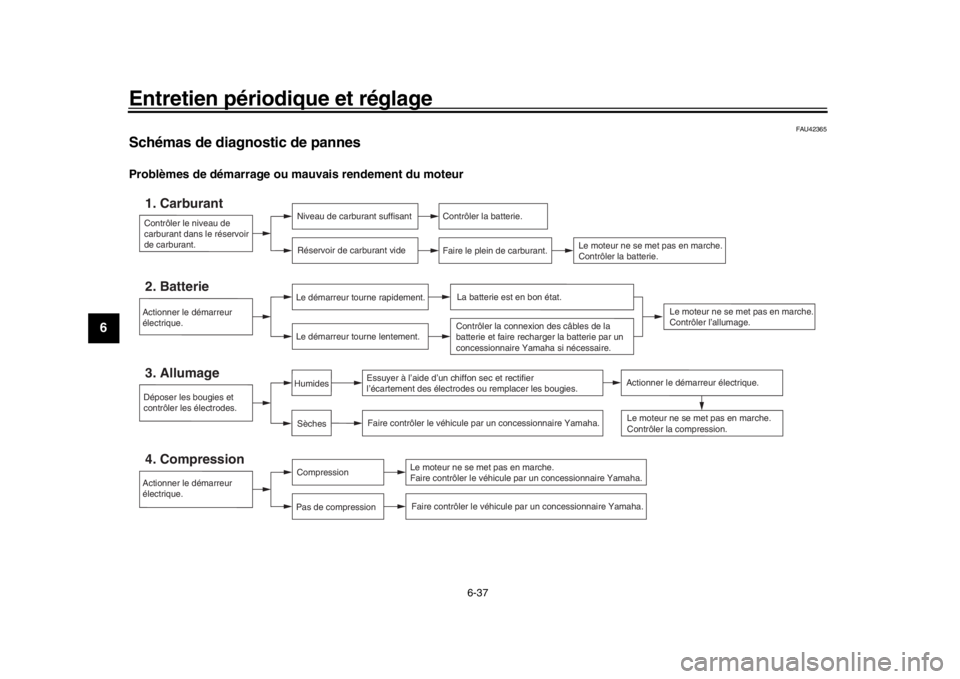

Schémas de diagnostic de pannesProblèmes de démarrage ou mauvais rendement du moteur
Contrôler le niveau de
carburant dans le réservoir
de carburant.1. Carburant
Niveau de carburant suffisant
Réservoir de carburant vide
Contrôler la batterie.
Faire le plein de carburant.
Le moteur ne se met pas en marche.
Contrôler la batterie.
Actionner le démarreur
électrique.4. Compression
Compression
Pas de compression
Déposer les bougies et
contrôler les électrodes.3. Allumage
Essuyer à l’aide d’un chiffon sec et rectifier
l’écartement des électrodes ou remplacer les bougies.
Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Contrôler la compression.
Le moteur ne se met pas en marche.
Contrôler l’allumage.
Actionner le démarreur
électrique.2. Batterie
Le démarreur tourne rapidement.
Le démarreur tourne lentement.
La batterie est en bon état.Contrôler la connexion des câbles de la
batterie et faire recharger la batterie par un
concessionnaire Yamaha si nécessaire.
SèchesHumides
Actionner le démarreur électrique.
Faire contrôler le véhicule par un concessionnaire Yamaha.
