2018 YAMAHA XSR 900 Manual de utilização (in Portuguese)

Funções dos controlos e instrumentos
3-26
1
234
5
6
7
8
9
10
11
12


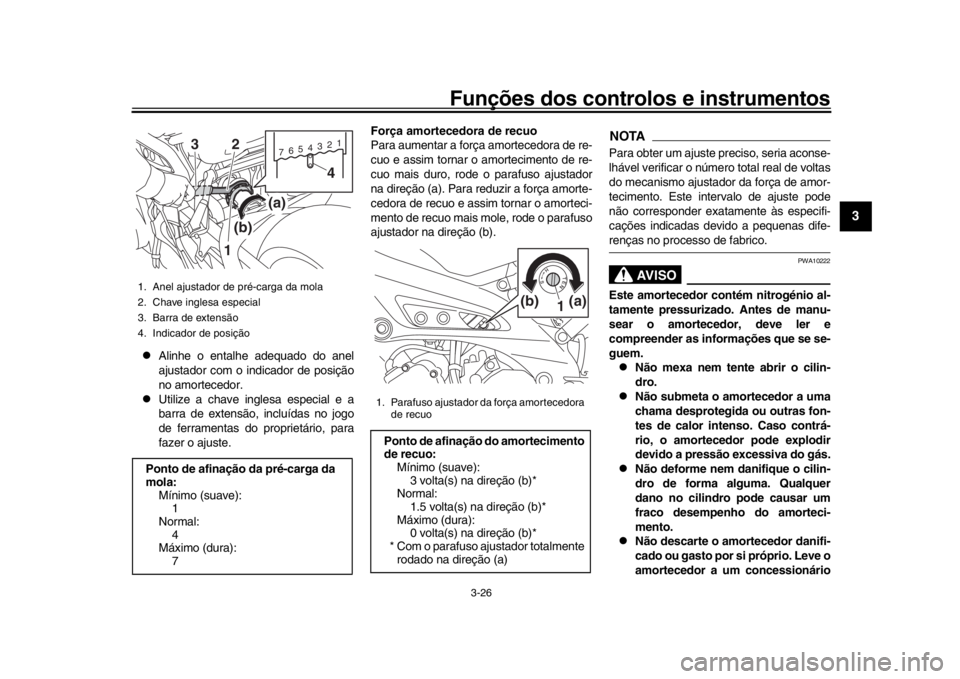

Alinhe o entalhe adequado do anel
ajustador com o in dicador de posição
no amortecedor.

Utilize a chave inglesa especial e a
barra de extensão, incluídas no jogo
de ferramentas do proprietário, para
fazer o ajuste. Força amortecedora de recuo
Para aumentar a força amortecedora de re-
cuo e assim tornar o amortecimento de re-
cuo mais duro, rode
o parafuso ajustador
na direção (a). Para reduzir a força amorte-
cedora de recuo e assi m tornar o amorteci-
mento de recuo mais mole, rode o parafuso
ajustador na direção (b).
NOTAPara obter um ajuste preciso, seria aconse-
lhável verificar o número total real de voltas
do mecanismo ajustador da força de amor-
tecimento. Este intervalo de ajuste pode
não corresponder exatamente às especifi-
cações indicadas dev ido a pequenas dife-renças no processo de fabrico.
AVISO
PWA10222
Este amortecedor contém nitrogénio al-
tamente pressurizado. Antes de manu-
sear o amortecedor, deve ler e
compreender as informações que se se-
guem.
Não mexa nem tente abrir o cilin-
dro.

Não submeta o amortecedor a uma
chama desprotegida ou outras fon-
tes de calor intenso. Caso contrá-
rio, o amortecedor pode explodir
devido a pressão excessiva do gás.

Não deforme nem danifique o cilin-
dro de forma alguma. Qualquer
dano no cilindro pode causar um
fraco desempenho do amorteci-
mento.

Não descarte o amortecedor danifi-
cado ou gasto por si próprio. Leve o
amortecedor a um concessionário
1. Anel ajustador de pré-carga da mola
2. Chave inglesa especial
3. Barra de extensão
4. Indicador de posiçãoPonto de afinação da pré-carga da
mola: Mínimo (suave): 1
Normal:
4
Máximo (dura): 7
7654321
1(b) (a)
4
2
3
1. Parafuso ajustador da força amortecedora
de recuoPonto de afinação do amortecimento
de recuo:Mínimo (suave):3 volta(s) na direção (b)*
Normal: 1.5 volta(s) na direção (b)*
Máximo (dura):
0 volta(s) na direção (b)*
* Com o parafuso ajustador totalmente rodado na direção (a)
1 (a)(b)
B90-9-P2.book 26 ページ ２０１８年６月７日　木曜日　午前１１時２４分

Funções dos controlos e instrumentos
3-27
1
23
4
5
6
7
8
9
10
11
12
Yamaha para qualquer serviço.
PAU15152

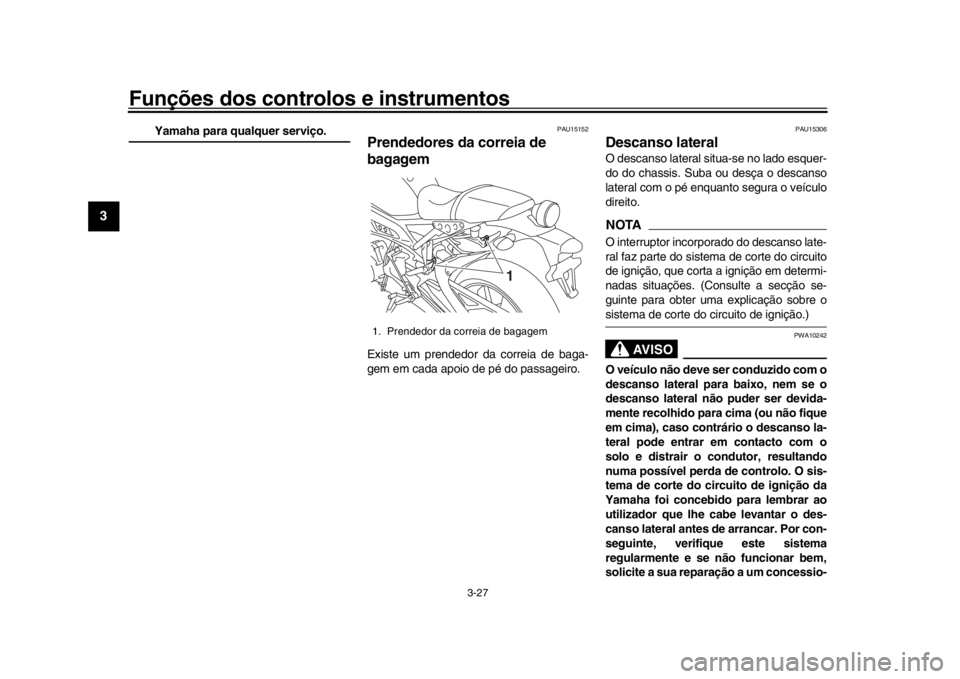

Prendedores da correia de
bagagemExiste um prendedor da correia de baga-
gem em cada apoio de pé do passageiro.
PAU15306
Descanso lateralO descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o veículo
direito.NOTAO interruptor incorporado do descanso late-
ral faz parte do sistema de corte do circuito
de ignição, que corta a ignição em determi-
nadas situações. (Consulte a secção se-
guinte para obter uma explicação sobre osistema de corte do circuito de ignição.)
AVISO
PWA10242
O veículo não deve ser conduzido com o
descanso lateral para baixo, nem se o
descanso lateral não puder ser devida-
mente recolhido para cima (ou não fique
em cima), caso contrário o descanso la-
teral pode entrar em contacto com o
solo e distrair o condutor, resultando
numa possível perda de controlo. O sis-
tema de corte do circuito de ignição da
Yamaha foi concebido para lembrar ao
utilizador que lhe cabe levantar o des-
canso lateral antes de arrancar. Por con-
seguinte, verifique este sistema
regularmente e se não funcionar bem,
solicite a sua reparação a um concessio-
1. Prendedor da correia de bagagem
1
B90-9-P2.book 27 ページ ２０１８年６月７日　木曜日　午前１１時２４分

Funções dos controlos e instrumentos
3-28
1
234
5
6
7
8
9
10
11
12
nário Yamaha.
PAU44895
Sistema de corte do circuito de
igniçãoEste sistema impede o arranque do motor
quando a transmissão está engrenada, ex-
ceto quando a alavanca da embraiagem
está a ser premida e o descanso lateral está
para cima. Além disso, para o motor se o
descanso lateral for baixado com a trans-
missão engrenada.
Verifique o sistema periodicamente com o
seguinte procedimento.NOTA
Esta verificação é mais fiável se for
efetuada com o motor quente.

Consulte as informações sobre a ope-
ração dos interruptores nas páginas3-2 e 3-13.
B90-9-P2.book 28 ページ ２０１８年６月７日　木曜日　午前１１時２４分

Funções dos controlos e instrumentos
3-29
1
23
4
5
6
7
8
9
10
11
12

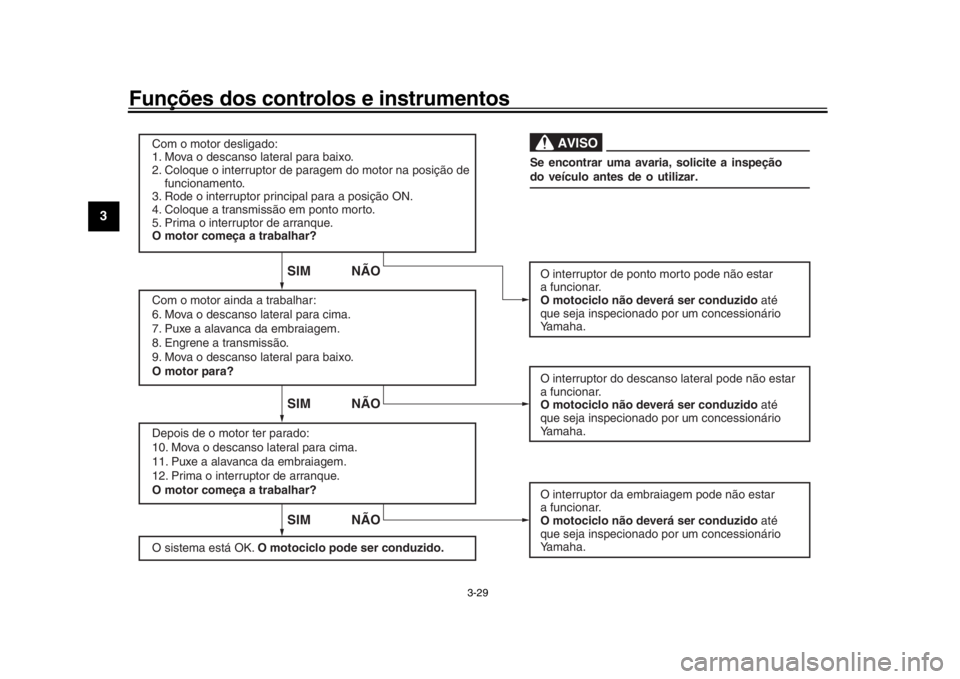

SIM NÃOSIM NÃO
SIM NÃO
AVISO
Com o motor desligado:
1. Mov a o descanso later al para baixo.
2. Coloque o interr uptor de paragem do motor na posição de yfuncionamento.
3. Rode o interr uptor principal par a a posição ON.
4. Coloque a tr ansmissão em ponto morto.
5. Prima o interr uptor de arranque.
O motor começa a trabalhar?
O interruptor de ponto morto pode não estar
a funcionar.
O motociclo não deverá ser conduzido até
que seja inspecionado por um concessionário
Y amaha.
Com o motor ainda a tr
abalhar:
6. Mov a o descanso la teral par a cima.
7.

Puxe a alavanca da embr aiagem.
8. Engrene a tr ansmissão.
9. Mov a o descanso later al para baixo.
O motor para? O interruptor do descanso later al pode não estar
a funcionar.
O motociclo não deverá ser conduzido até
que seja inspecionado por um concessionário
Y amaha.
Depois de o motor ter par ado:
10.

Mov a o descanso later al para cima.
11. Puxe a alavanca da embr aiagem.
12. Prima o interr uptor de arranque.
O motor começa a trabalhar? O interruptor da embr aiagem pode não estar
a funcionar.
O motociclo não deverá ser conduzido até
que seja inspecionado por um concessionár
io
Y amaha.
O sistema está OK. O motociclo pode ser conduzido. Se encontrar uma avaria, solicite a inspeção
do veículo antes de o utilizar.
B90-9-P2.book 29 ページ ２０１８年６月７日　木曜日　午前１１時２４分

Funções dos controlos e instrumentos
3-30
1
234
5
6
7
8
9
10
11
12
PAU70641
Conector CC auxiliarEste veículo está equipado com um conec-
tor CC auxiliar. Consulte o seu concessio-
nário Yamaha antes de instalar quaisquer
acessórios.
B90-9-P2.book 30 ページ ２０１８年６月７日　木曜日　午前１１時２４分

4-1
1
2
34
5
6
7
8
9
10
11
12
Para sua segurança – verificações prévias à utilização
PAU15599
Inspecione o seu veículo sempre que o utilizar para garantir que se encontra em perfeitas condições de funcionamento. Cumpra se mpre
os procedimentos e intervalos de inspeção e manutenção descritos no Manual do Utilizador.
AVISO
PWA11152
Se o veículo não for inspecionado ou mantido em condições, há mais possibilidades de ocorrer um acidente ou danos no equi-
pamento. Não utilize o veículo se detetar algum problema. Se não for possível corrigir um problema através dos procedimentosdeste manual, solicite a um concessionário Yamaha que inspecione o veículo.
Antes de utilizar este veículo, verifique os pontos que se seguem:
ITEM VERIFICAÇÕES PÁGINA
Combustível Verifique o nível de combustível no respetivo depósito.
Se necessário, reabasteça.
Verifique se o tubo de combustível apresenta fuga.
Verifique se existem obstruções, fendas ou danos no tubo de respiração e no
tubo de descarga do depósito de combustível e verifique as ligações dos tubos. 3-20, 3-21
Óleo do motor Verifique o nível de óleo no motor.
Se necessário, adicione óleo recomendado até ao nível especificado.
Verifique se o veículo apresenta fugas de óleo. 6-10
Refrigerante Verifique o nível de refrigerante no reservatório.
Se necessário, adicione refrigerante recomendado até ao nível especificado.
Verifique se o sistema de refrigeração tem fugas. 6-13
Travão dianteiro Verifique o funcionamento.
Se o travão estiver mole ou esponjoso,
solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
Verifique se as pastilhas do travão apresentam desgaste.
Se necessário, substitua-os.
Verifique o nível de líquido no reservatório.
Se necessário, adicione o líquido dos travões especificado até ao nível
especificado.
Verifique se o sistema hidráulico apresenta fugas. 6-20, 6-21
B90-9-P2.book 1 ページ ２０１８年６月７日　木曜日　午前１１時２４分

Para sua segurança – verificações prévias à utilização
4-2
1
2
345
6
7
8
9
10
11
12
Travão traseiro Verifique o funcionamento.
Se o travão estiver mole ou esponjoso,
solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
Verifique se as pastilhas do travão apresentam desgaste.
Se necessário, substitua-os.
Verifique o nível de líquido no reservatório.
Se necessário, adicione o líquido dos travões especificado até ao nível especificado.
Verifique se o sistema hidráulico apresenta fugas. 6-20, 6-21
Embraiagem Verifique o funcionamento.
Se necessário, lubrifique o cabo.
Verifique a folga da alavanca.
Se necessário, ajuste-a. 6-18
Punho do acelerador Certifique-se de que o funcionamento é suave.
Verifique a folga do punho do acelerador.
Se necessário, solicite a um concessionário Yamaha que ajuste a folga do punho
do acelerador e lubrifique o cabo e o compartimento do punho. 6-15, 6-25
Cabos de controlo Certifique-se de que o funcionamento é suave.
Se necessário, lubrifique-a. 6-25
Corrente de transmissão Verifique a folga da corrente.
Se necessário, ajuste-a.
Verifique o estado da corrente.
Se necessário, lubrifique-a. 6-23, 6-24
Rodas e pneus Verifique se apresentam danos.
Verifique o estado dos pneus e a profundidade da face de rolamento.
Verifique a pressão do ar.
Se necessário, corrija. 6-15, 6-18
Pedais do travão e de
mudança de velocidade Certifique-se de que o funcionamento é suave.
Se necessário, lubrifique os pontos de articulação dos pedais.
6-26
Alavancas do travão e da
embraiagem Certifique-se de que o funcionamento é suave.
Se necessário, lubrifique os pontos de articulação da alavanca.
6-26
Descanso lateral Certifique-se de que o funcionamento é suave.
Se necessário, lubrifique o pivô. 6-27
ITEM VERIFICAÇÕES PÁGINA
B90-9-P2.book 2 ページ ２０１８年６月７日　木曜日　午前１１時２４分

Para sua segurança – verificações prévias à utilização
4-3
1
2
34
5
6
7
8
9
10
11
12
Fixadores do chassis Certifique-se de que todas as porcas,
cavilhas e parafusos estão devidamente
alinhados.
Se necessário, aperte-os. —
Instrumentos, luzes, sinais e
interruptores Verifique o funcionamento.
Se necessário, corrija.
—
Interruptor do descanso
lateral Verifique o funcionamento do sistem
a de corte do circuito de ignição.
Se o sistema não estiver a funcionar corr etamente, solicite a um concessionário
Yamaha que verifique o veículo. 3-27
ITEM VERIFICAÇÕES PÁGINA
B90-9-P2.book 3 ページ ２０１８年６月７日　木曜日　午前１１時２４分
