OPMERKINGOm toegang te krijgen tot de zekering van
het brandstofinspuitsysteem verwijdert u de
kap van het startmotor relais door deze om-hoog te trekken. Vervang een zekering als volgt als deze is
doorgebrand.
1. Draai de contactsleutel naar “OFF” en schakel het betreffende elektrische cir-
cuit uit.
2. Verwijder de doorgebrande zekering en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Gebruik geen
zekeringen met een hogere ampera-
ge dan aanbevolen om ernstige
schade aan het elektrische systeem
en mogelijk brand te voorko-
men.
[DWA15132]
3. Draai de contactsleutel naar “ON” enschakel het betreffende elektrische cir-
cuit in om te zien of de apparatuur
werkt.
4. Als de zekering direct opnieuw door- brandt, vraag dan een Yamaha dealer
1. Zekering radiatorkoelvinmotor
2. Backup-zekering
3. Zekering elektronische smoorklep
4. Zekering van de ABS-solenoïdeklep
5. Zekering ABS-motor
6. Reservezekering
15
1515
1
2
34
5
6

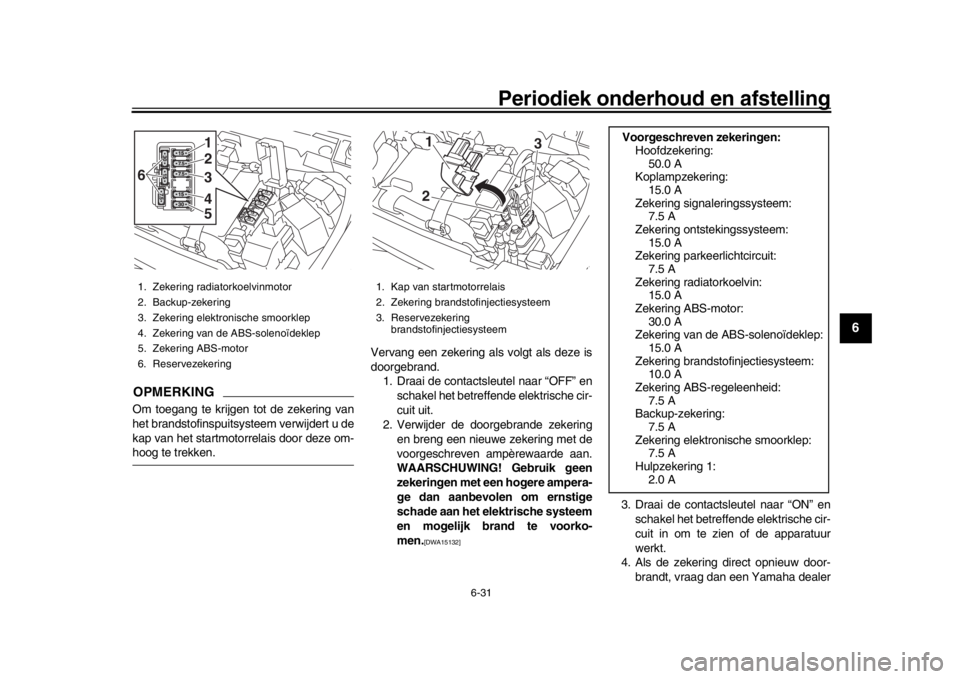

1. Kap van startmotorrelais
2. Zekering brandstofinjectiesysteem
3. Reservezekering
brandstofinjectiesysteem
1
2 3
Voorgeschreven zekeringen:
Hoofdzekering:50.0 A
Koplampzekering:
15.0 A
Zekering signaleringssysteem: 7.5 A
Zekering ontstekingssysteem: 15.0 A
Zekering parkeerlichtcircuit:
7.5 A
Zekering radiatorkoelvin: 15.0 A
Zekering ABS-motor: 30.0 A
Zekering van de ABS-solenoïdeklep:
15.0 A
Zekering brandstofinjectiesysteem: 10.0 A
Zekering ABS-regeleenheid: 7.5 A
Backup-zekering:
7.5 A
Zekering elektronische smoorklep: 7.5 A
Hulpzekering 1: 2.0 A
B90-9-D2.book 31 ページ ２０１８年６月７日　木曜日　午前１１時２７分

Periodiek onderhoud en afstelling
6-32
1
2
3
4
56
7
8
9
10
11
12
het elektrisch systeem te controleren.
DAU34386
Koplampgloeilamp vervangenDe koplamp op dit model heeft een halo-
geen gloeilamp. Vervang de koplampgloei-
lamp als volgt als deze is doorgebrand.LET OP
DCA10651
Pas op en zorg dat de volgende onderde-
len niet worden beschadigd:
Koplampgloeilamp
Raak het glas van de koplampgloei-
lamp niet aan zodat dit vetvrij blijft,
anders kan de doorzichtigheid van
het glas, de lichtintensiteit en de le-
vensduur nadelig worden beïn-
vloed. Wrijf eventuele
verontreinigingen en vingerafdruk-
ken op het gloeilampglas weg met
een doekje gedrenkt in alcohol of
thinner.

Koplamplens
Plak geen kleurfolie of stickers op
de koplamplens.
Gebruik geen koplampgloeilamp

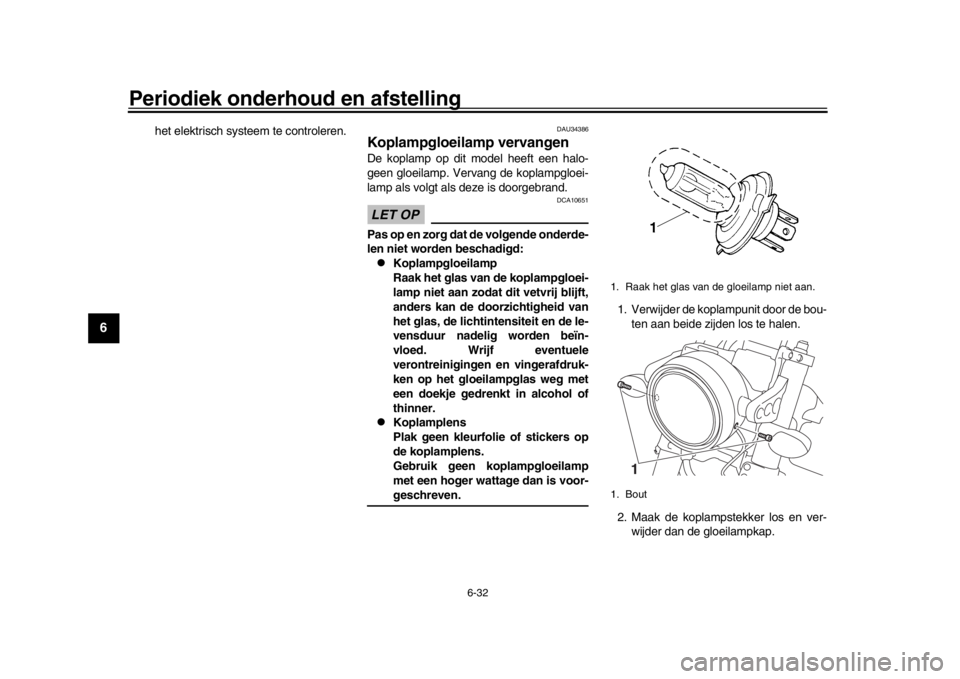

met een hoger wattage dan is voor-geschreven. 1. Verwijder de koplampunit door de bou-
ten aan beide zijden los te halen.
2. Maak de koplampstekker los en ver- wijder dan de gloeilampkap.
1. Raak het glas van de gloeilamp niet aan.
1. Bout
1
B90-9-D2.book 32 ページ ２０１８年６月７日　木曜日　午前１１時２７分

Periodiek onderhoud en afstelling
6-33
1
2
3
4
567
8
9
10
11
12
3. Haak de gloeilamphouder los en ver- wijder dan de defecte gloeilamp.
4. Breng een nieuwe koplampgloeilamp aan en zet deze dan vast met de gloei-
lamphouder. 5. Breng de gloeilampkap aan en sluit
dan de koplampstekker aan.
6. Monteer de koplampunit door de bou- ten aan te brengen.
7. Vraag indien nodig een Yamaha dea-
ler de koplamplichtbundel af te stellen.
DAU45226
Parkeerlichtgloeilamp vervangenVervang een parkeerlichtgloeilamp als volgt
als deze is doorgebrand.1. Verwijder de koplampunit. (Zie pagina 6-32.)
2. Verwijder de parkeerlichtfitting (samen
met de gloeilamp) door deze uit te
trekken.
3. Verwijder de defecte gloeilamp door deze uit te trekken.

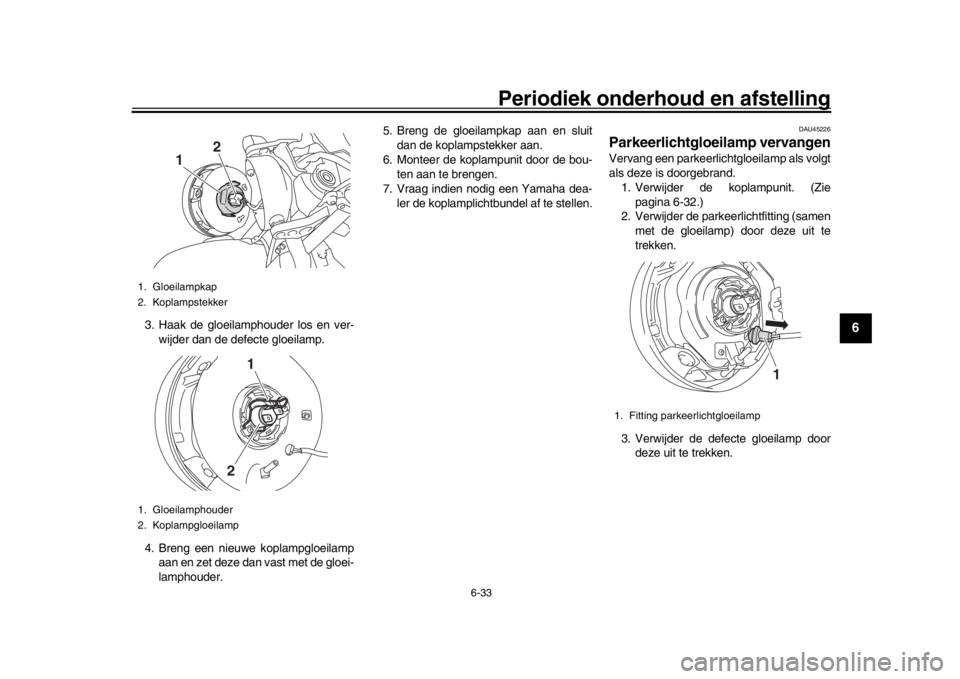

1. Gloeilampkap
2. Koplampstekker
1. Gloeilamphouder
2. Koplampgloeilamp
1 2
1
2
1. Fitting parkeerlichtgloeilamp
1
B90-9-D2.book 33 ページ ２０１８年６月７日　木曜日　午前１１時２７分

Periodiek onderhoud en afstelling
6-34
1
2
3
4
56
7
8
9
10
11
12
4. Steek een nieuwe gloeilamp in de fit- ting.
5. Breng de lampfitting aan (samen met
de gloeilamp) door deze vast te druk-
ken.
6. Breng de koplampunit aan.
DAU70540
Remlicht/achterlichtDit model is uitgerust met een remlicht/ach-
terlicht van het LED-type.
Als het remlicht/achterlicht niet gaat bran-
den, vraag dan een Yamaha-dealer om het
na te kijken.
DAU24205
Gloeilamp in richtingaanwijzer
vervangen1. Verwijder de lamplens van de richting- aanwijzer door de schroeven te verwij-
deren.
2. Verwijder de defecte gloeilamp door deze in te drukken en linksom te draai-
en.

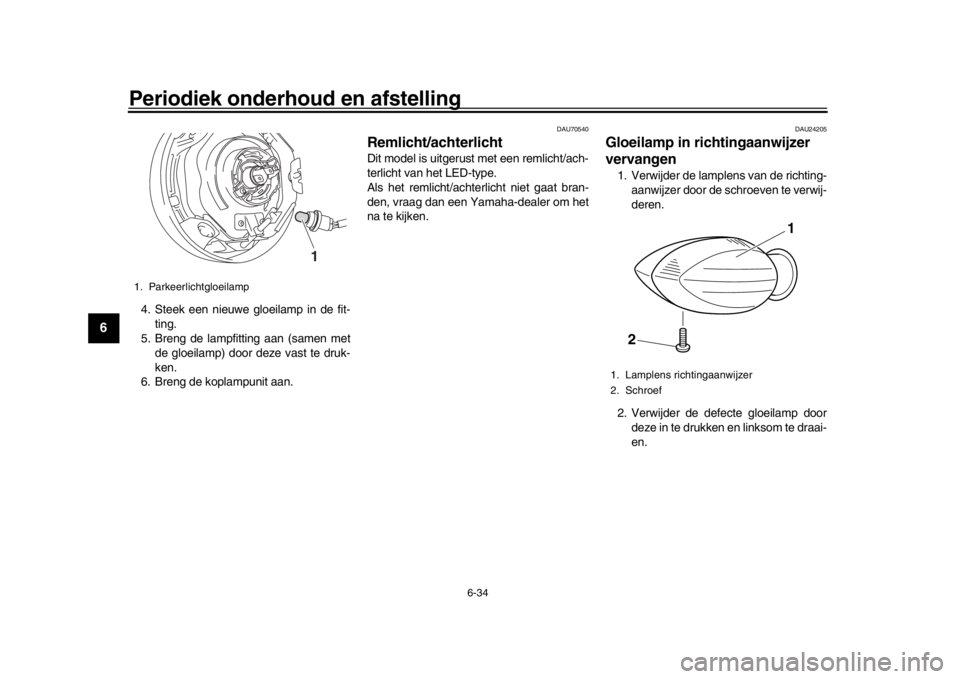

1. Parkeerlichtgloeilamp
1
1. Lamplens richtingaanwijzer
2. Schroef
1
2
B90-9-D2.book 34 ページ ２０１８年６月７日　木曜日　午前１１時２７分

Periodiek onderhoud en afstelling
6-35
1
2
3
4
567
8
9
10
11
12
3. Plaats een nieuwe gloeilamp in de fit- ting, druk deze in en draai rechtsom tot
hij stuit.
4. Monteer de lamplens door de schroef aan te brengen. LET OP: Draai de
schroef niet te vast, hierdoor kan de
lens breken.
[DCA11192] DAU24331
KentekenverlichtingAls de kentekenverlichting niet gaat bran-
den, vraag dan een Yamaha dealer het
elektrisch circuit te testen of vervang de
gloeilamp.
DAU67131
Ondersteunen van de motorfietsDit model is niet voorzien van een midden-
bok, gebruik daarom onderhoudsstan-
daards bij het verwijderen van het voor- of
achterwiel of bij het uitvoeren van ander on-
derhoud waarbij de motorfiets rechtop moet
staan.
Controleer of de motorfiets stabiel en vlak
staat alvorens onderhoud te verrichten.

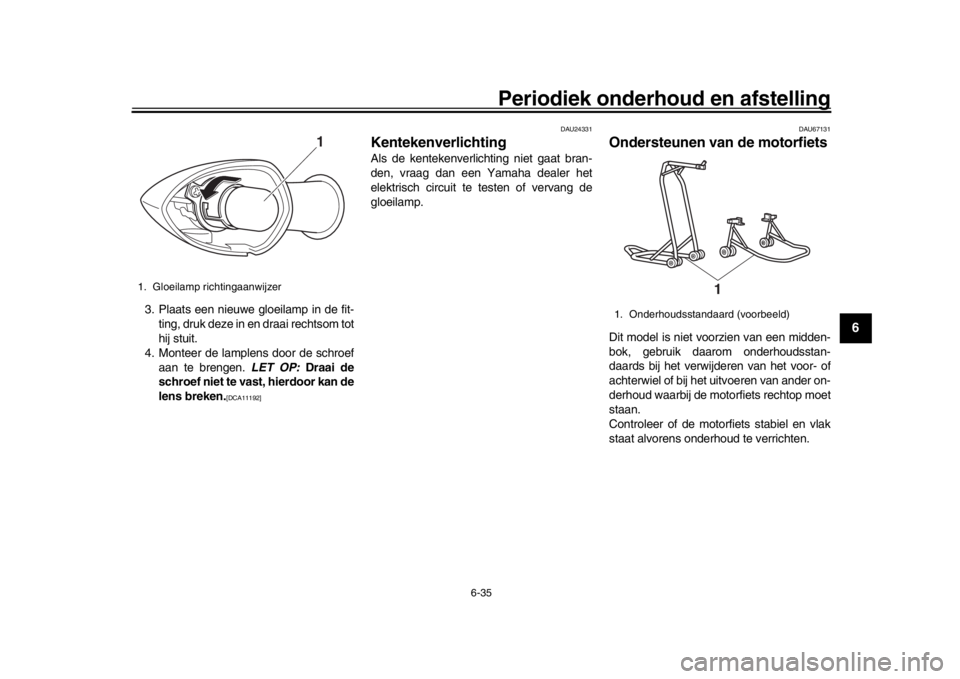

1. Gloeilamp richtingaanwijzer
1
1. Onderhoudsstandaard (voorbeeld)
1
B90-9-D2.book 35 ページ ２０１８年６月７日　木曜日　午前１１時２７分

Periodiek onderhoud en afstelling
6-36
1
2
3
4
56
7
8
9
10
11
12
DAU25872
Problemen oplossenYamaha motorfietsen ondergaan een gron-
dige inspectie voordat ze vanaf de fabriek
op transport gaan, maar tijdens gebruik
kunnen toch storingen optreden. Proble-
men in de brandstof-, compressie- of ont-
stekingssystemen kunnen bijvoorbeeld de
oorzaak zijn van slecht starten of een afna-
me in motorvermogen.
In de volgende storingzoekschema’s is een
snelle en gemakkelijke werkwijze weerge-
geven om deze vitale systemen zelf te kun-
nen controleren. Ga met uw motorfiets
echter wel naar een Yamaha dealer als re-
paraties nodig zijn, hier zijn vakkundige
monteurs aanwezig die beschikken over het
benodigde gereedschap en de ervaring en
vakkennis om het nodige onderhoud aan de
motorfiets correc t te verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn to ch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn.
WAARSCHUWING
DWA15142
Rook niet tijdens he t controleren van het
brandstofsysteem en let erop dat er geen open vuur of vonken in de omge-
ving zijn, inclusief waakvlammen van
geisers of ovens. Benzine en benzine-
dampen kunnen vlam vatten of explode-
ren, met ernstig letsel of schade aan
eigendommen tot gevolg.
B90-9-D2.book 36 ページ ２０１８年６月７日　木曜日　午前１１時２７分

Periodiek onderhoud en afstelling
6-37
1
2
3
4
567
8
9
10
11
12
DAU42365

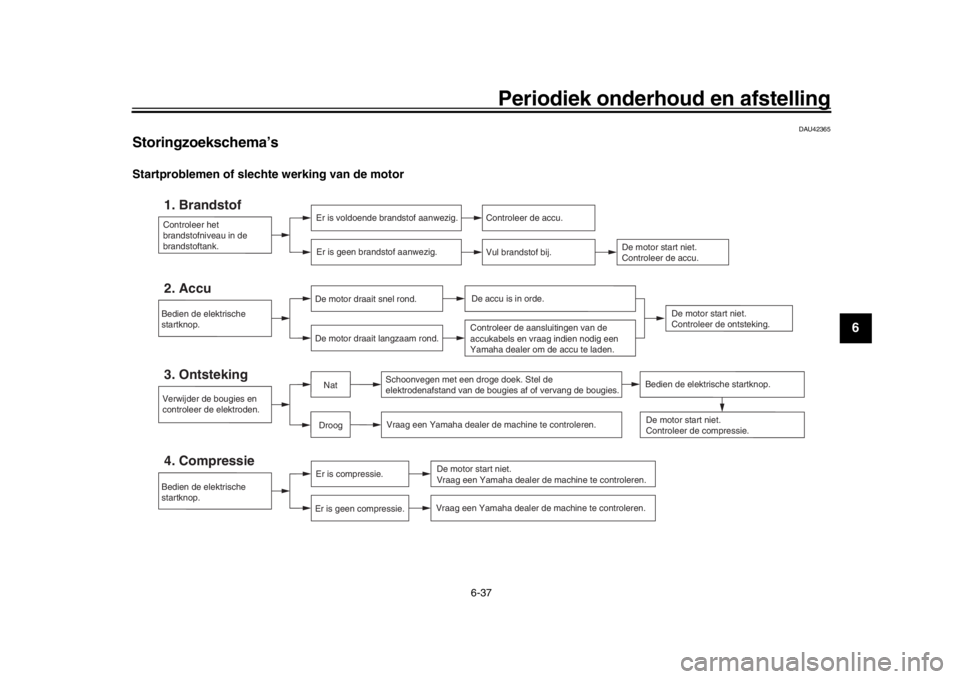

Storingzoekschema’sStartproblemen of slechte werking van de motor
Controleer het
brandstofniveau in de
brandstoftank.1. Brandstof
Er is voldoende brandstof aanwezig.
Er is geen brandstof aanwezig.
Controleer de accu.
Vul brandstof bij.
De motor start niet.
Controleer de accu.
Bedien de elektrische
startknop.4. Compressie
Er is compressie.
Er is geen compressie.
Verwijder de bougies en
controleer de elektroden.3. Ontsteking
Schoonvegen met een droge doek. Stel de
elektrodenafstand van de bougies af of vervang de bougies. Vraag een Yamaha dealer de machine te controleren.
Vraag een Yamaha dealer de machine te controleren.
De motor start niet.
Controleer de compressie.
De motor start niet.
Vraag een Yamaha dealer de machine te controleren.
De motor start niet.
Controleer de ontsteking.
Bedien de elektrische
startknop.2. Accu
De motor draait snel rond.
De motor draait langzaam rond.
De accu is in orde.Controleer de aansluitingen van de
accukabels en vraag indien nodig een
Yamaha dealer om de accu te laden.
DroogNat
Bedien de elektrische startknop.
B90-9-D2.book 37 ページ ２０１８年６月７日　木曜日　午前１１時２７分

Periodiek onderhoud en afstelling
6-38
1
2
3
4
56
7
8
9
10
11
12
Oververhitte motor
WAARSCHUWING
DWA10401

Verwijder de koelvloeistofradiatorvuldop ni et terwijl de motor en de koelvloeistofradiator nog heet zijn . Hete vloeistof en
stoom kan naar buiten spuiten en zo ernstige brandwonden veroorzaken. Wacht to t de motor is afgekoeld.

Breng na verwijderen van de borgbout voor de radiatorvuldop een dikke doek, bijvoorbeeld een handdoek, aan over de ra-
diatorvuldop en draai deze dan langzaam linksom tegen de aanslag zodat de nog aanwezige druk kan ontsnappen. Druk dedop omlaag zodra het sisgeluid stopt en draai deze linksom en verwijder de dop.
OPMERKINGAls geen koelvloeistof beschikbaar is, kan tij delijk leidingwater worden gebruikt, maar dit moet wel zo snel mogelijk door de voorgeschre-ven koelvloeistof worden vervangen.
Wacht tot de
motor is afgekoeld.
Controleer het
koelvloeistofniveau in het
reservoir en in de radiator.
Het koelvloeistofniveau is
in orde.
Het koelvloeistofniveau is
laag. Controleer het
koelsysteem op lekkage.
Vraag een Yamaha dealer het
koelsysteem te controleren en te
repareren.Vul koelvloeistof bij.
(Zie OPMERKING.)
Start de motor. Vraag een Yamaha dealer het koelsysteem
te controleren en te repareren als de motor opnieuw
oververhit raakt.
Er is lekkage.
Er is geen
lekkage.
B90-9-D2.book 38 ページ ２０１８年６月７日　木曜日　午前１１時２７分
