2018 YAMAHA XSR 700 Betriebsanleitungen (in German)

Funktionen der Instrumente und Bedienungselemente
3-2
3
GAU10474

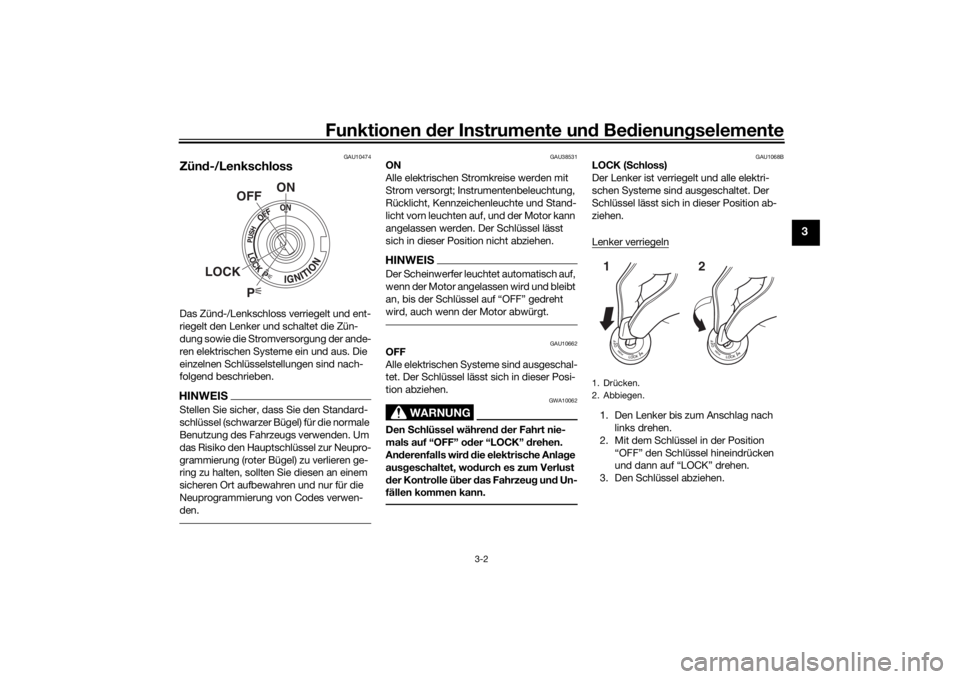

Zünd-/LenkschlossDas Zünd-/Lenkschloss verriegelt und ent-
riegelt den Lenker und schaltet die Zün-
dung sowie die Stromversorgung der ande-
ren elektrischen Systeme ein und aus. Die
einzelnen Schlüsselstellungen sind nach-
folgend beschrieben.HINWEISStellen Sie sicher, dass Sie den Standard-
schlüssel (schwarzer Bügel) für die normale
Benutzung des Fahrzeugs verwenden. Um
das Risiko den Hauptschlüssel zur Neupro-
grammierung (roter Bügel) zu verlieren ge-
ring zu halten, sollten Sie diesen an einem
sicheren Ort aufbewahren und nur für die
Neuprogrammierung von Codes verwen-
den.
GAU38531
ON
Alle elektrischen Stromkreise werden mit
Strom versorgt; Instrumentenbeleuchtung,
Rücklicht, Kennzeichenleuchte und Stand-
licht vorn leuchten auf, und der Motor kann
angelassen werden. Der Schlüssel lässt
sich in dieser Position nicht abziehen.HINWEISDer Scheinwerfer leuchtet automatisch auf,
wenn der Motor angelassen wird und bleibt

wird, auch wenn der Motor abwürgt.
GAU10662
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser Posi-
tion abziehen.
WARNUNG
GWA10062
Den Schlüssel während der Fahrt nie-
mals auf “OFF” oder “LOCK” drehen.
Anderenfalls wird die elektrische Anlage
ausgeschaltet, wodurch es zum Verlust
der Kontrolle über das Fahrzeug und Un-
fällen kommen kann.
GAU1068B
LOCK (Schloss)
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel lässt sich in dieser Position ab-
ziehen.
Lenker verriegeln1. Den Lenker bis zum Anschlag nach
links drehen.
2. Mit dem Schlüssel in der Position
“OFF” den Schlüssel hineindrücken
und dann auf “LOCK” drehen.
3. Den Schlüssel abziehen.
P
ON
OFF
LOCK
1. Drücken.
2. Abbiegen.12
UBU3G1G0.book Page 2 Monday, July 9, 2018 6:08 PM

Funktionen der Instrumente und Bedienungselemente
3-3
3
HINWEISWenn sich die Lenkung nicht verriegeln
lässt, versuchen, den Lenker leicht zurück
nach rechts zu drehen.Lenker entriegelnAus der Position “LOCK” den Schlüssel hi-
neindrücken und auf “OFF” drehen.
GAU59680
(Parken)
Die Warnblinkanlage und die Blinker kön-
nen eingeschaltet werden, aber alle ande-
ren elektrischen Anlagen sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser
Position abziehen.Der Lenker muss verriegelt werden, bevor
man den Zündschlüssel auf “ ” drehen
kann.
ACHTUNG
GCA20760
Durch Verwendung der Warnblinkanlage
oder der Blinker über einen längeren
Zeitraum wird die Batterie entladen.
GAU4939D

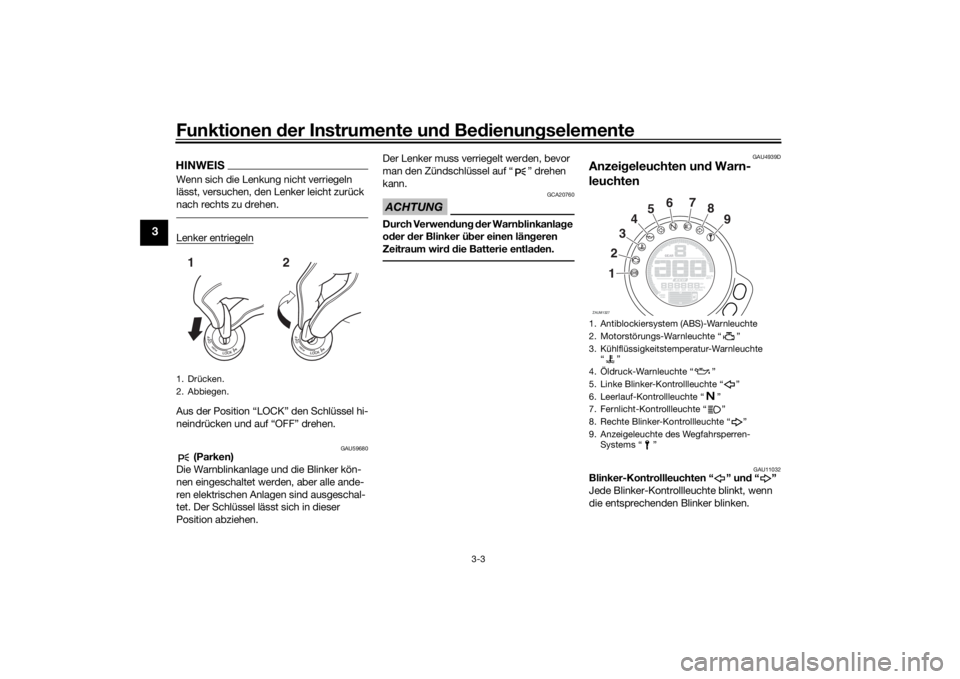

Anzeigeleuchten und Warn-
leuchten
GAU11032
Blinker-Kontrollleuchten “ ” und“”
Jede Blinker-Kontrollleuchte blinkt, wenn
die entsprechenden Blinker blinken.
1. Drücken.
2. Abbiegen.12
1. Antiblockiersystem (ABS)-Warnleuchte
2. Motorstörungs-Warnleuchte Ž
3. Kühlflüssigkeitstemperatur-Warnleuchte

4. Öldruck-Warnleuchte Ž
5. Linke Blinker-Kontrollleuchte Ž
6. Leerlauf-Kontrollleuchte Ž
7. Fernlicht-Kontrollleuchte Ž
8. Rechte Blinker-Kontrollleuchte Ž
9. Anzeigeleuchte des Wegfahrsperren-
Systems ŽZAUM1327
1234567
8
9
UBU3G1G0.book Page 3 Monday, July 9, 2018 6:08 PM

Funktionen der Instrumente und Bedienungselemente
3-4
3
GAU11061
Leerlauf-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet auf, wenn
das Getriebe sich in der Leerlaufstellung
befindet.
GAU11081
Fernlicht-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU59962
Öldruck-Warnleuchte “ ”
Diese Warnleuchte leuchtet bei zu niedri-
gem Motoröldruck auf.
Der elektrische Stromkreis der Warnleuch-
te kann durch Drehen des Schlüssels in
Stellung “ON” geprüft werden. Die Warn-
leuchte sollte kurz ausgehen und dann wie-
der aufleuchten und weiterleuchten bis
zum Starten des Motors.
Wenn die Warnleuchte mit dem Drehen des
Schlüssels in die Stellung “ON” nicht auf-
leuchtet, den elektrischen Stromkreis von
einem Yamaha-Händler prüfen lassen.ACHTUNG
GCA21210
Wenn die Warnleuchte bei laufendem
Motor aufleuchtet, sofort den Motor
ausschalten und den Ölstand prüfen.
Falls der Ölstand unter dem Minimal-
stand liegt, Öl der empfohlenen Sorte bis zum vorgeschriebenen Stand nachfül-
len. Wenn die Öldruck-Warnleuchte dau-
erhaft leuchtet, obwohl der Ölstand kor-
rekt ist, sofort den Motor ausschalten
und das Fahrzeug von einer Yamaha-
Fachwerkstatt überprüfen lassen.
HINWEISWenn die Warnleuchte nach dem Starten
des Motors nicht verlischt, den Motoröl-
stand prüfen und Motoröl bei Bedarf nach-
füllen. (Siehe Seite 6-10.)
Wenn die Warnleuchte nach dem Nachfül-
len von Motoröl weiterleuchtet, das Fahr-
zeug von einem Yamaha-Händler prüfen
lassen.
GAU11447
Kühlflüssigkeitstemperatur-
Warnleuchte “ ”
Wenn der Motor überhitzt, leuchtet diese
Warnleuchte auf. In diesem Fall sofort an-
halten, den Motor ausschalten und abküh-
len lassen.
Der elektrische Stromkreis der Warnleuch-
te kann durch Drehen des Schlüssels in
Stellung “ON” geprüft werden. Die Warn-
leuchte sollte einige Sekunden lang auf-
leuchten und dann erlöschen.Leuchtet die Warnleuchte nicht auf, wenn
der Schlüssel auf “ON” gedreht wird, oder
wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.
ACHTUNG
GCA10022
Bei Überhitzung darf der Motor nicht
weiter betrieben werden.HINWEISBei Fahrzeugen mit Kühlerlüfter schal-
tet sich der (die) Kühlerlüfter je nach
Kühlflüssigkeitstemperatur im Kühler
automatisch ein oder aus.
Bei Überhitzung des Motors, siehe
Seite 6-38 für weitere Anweisungen.
GAU73171
Motorstörungs-Warnleuchte “ ”
Diese Warnleuchte leuchtet auf, wenn im
Motor- oder einem anderen Fahrzeug-Re-
gelsystem ein Problem erkannt wird. Las-
sen Sie in diesem Fall das On-Board-Diag-
nosesystem von einer Yamaha-
Fachwerkstatt überprüfen.
UBU3G1G0.book Page 4 Monday, July 9, 2018 6:08 PM

Funktionen der Instrumente und Bedienungselemente
3-5
3
Der elektrische Stromkreis der Warnleuch-
te kann durch Drehen des Schlüssels in
Stellung “ON” geprüft werden. Die Warn-
leuchte sollte einige Sekunden lang auf-
leuchten und dann erlöschen.
Falls die Warnleuchte nach Drehen des
Schlüssels auf “ON” nicht aufleuchtet oder
falls sie nicht erlischt, das Fahrzeug von ei-
ner Yamaha-Fachwerkstatt kontrollieren
lassen.
GAU69891
ABS-Warnleuchte “ ”
Im Normalbetrieb leuchtet diese Warn-
leuchte auf, wenn der Schlüssel auf “ON”
gedreht wird, und sie erlischt, sobald eine
Geschwindigkeit von 10 km/h (6 mi/h) oder
höher erreicht ist.
Wenn die ABS-Warnleuchte:
nicht aufleuchtet, wenn der Schlüssel
auf “ON” gedreht wird
während der Fahrt aufleuchtet oder
blinkt
nicht erlischt, sobald eine Geschwin-
digkeit von 10 km/h (6 mi/h) oder hö-
her erreicht ist
Das ABS und arbeitet möglicherweise nicht
korrekt. Tritt eine der oben genannten Be-
dingungen auf, lassen Sie das System so-
bald wie möglich von einer Yamaha-Fach-werkstatt überprüfen. (Nähere Angaben zur
Funktionsweise des Antiblockiersystems
siehe Seite 3-14.)
WARNUNG
GWA16041
Wenn die ABS-Warnleuchte nicht er-
lischt, sobald eine Geschwindigkeit von
10 km/h (6 mi/h) oder mehr erreicht ist,
oder wenn die Warnleuchte während der
Fahrt aufleuchtet oder blinkt, wechselt
das Bremssystem auf den konventionel-
len Bremsvorgang. In jedem dieser ge-
nannten Fälle, oder wenn die Warn-
leuchte überhaupt nicht aufleuchtet,
bremsen Sie mit besonderer Vorsicht,
um ein mögliches Blockieren der Räder
während einer Notbremsung zu vermei-
den. Lassen Sie das das Bremssystem
und die Stromkreise sobald wie möglich
von einer Yamaha-Fachwerkstatt über-
prüfen.
GAUM3621
Anzeigeleuchte des Wegfahrsperren-
Systems “ ”
Wenn der Zündschlüssel auf “OFF” gestellt
worden ist und 30 Sekunden verstrichen
sind, blinkt die Anzeigeleuchte kontinuier-
lich, um anzuzeigen, dass das Wegfahr-
sperren-System aktiviert ist. Nach 24 Stun-den hört die Anzeigeleuchte auf zu blinken.
Das Wegfahrsperren-System ist jedoch im-
mer noch aktiviert.
Der elektrische Stromkreis der Anzeige-
leuchte kann durch Drehen des Schlüssels
in Stellung “ON” geprüft werden. Die An-
zeigeleuchte sollte einige Sekunden lang
aufleuchten und dann erlöschen.
Wenn die Kontrollleuchte nach dem Drehen
des Schlüssels auf “ON” nicht aufleuchtet,
wenn sie nicht erlischt, oder wenn die Kon-
trollleuchte nach einem Muster blinkt (wenn
ein Problem im Wegfahrsperren-System
erkannt wird, blinkt die Kontrollleuchte des
Wegfahrsperren-Systems nach einem
Muster), das Fahrzeug von einer Yamaha-
Fachwerkstatt kontrollieren lassen.
HINWEISWenn die Kontrollleuchte des Wegfahr-
sperren-Systems nach einem bestimmten
Muster blinkt, d. h. 5 Mal langsam und dann
2 Mal schnell, könnte dies durch eine Stör-
beeinflussung vom Transponder verur-
sacht werden. Tritt dies auf, versuchen Sie
das Folgende. 1. Sicherstellen, dass keine anderen
Wegfahrsperren-Schlüssel in der
Nähe des Zündschlosses sind. Ande-
re Schlüssel des Wegfahrsperren-
ABS
UBU3G1G0.book Page 5 Monday, July 9, 2018 6:08 PM

Funktionen der Instrumente und Bedienungselemente
3-6
3
Systems können Signalüberlagerun-
gen verursachen und das Anlassen
des Motors verhindern.
2. Benutzen Sie den Schlüssel zur Re-
Registrierung, um den Motor zu star-
ten.
3. Falls der Motor anspringt, stellen Sie
ihn wieder aus und versuchen Sie
dann ihn mit den Standardschlüsseln
anzulassen.
4. Falls der Motor nicht mit einem oder
beiden Standardschlüsseln angelas-
sen werden kann, bringen Sie das
Fahrzeug und alle 3 Schlüssel zu einer
Yamaha-Fachwerkstatt und lassen
Sie die Standardschlüssel re-registrie-
ren.
GAUM3610

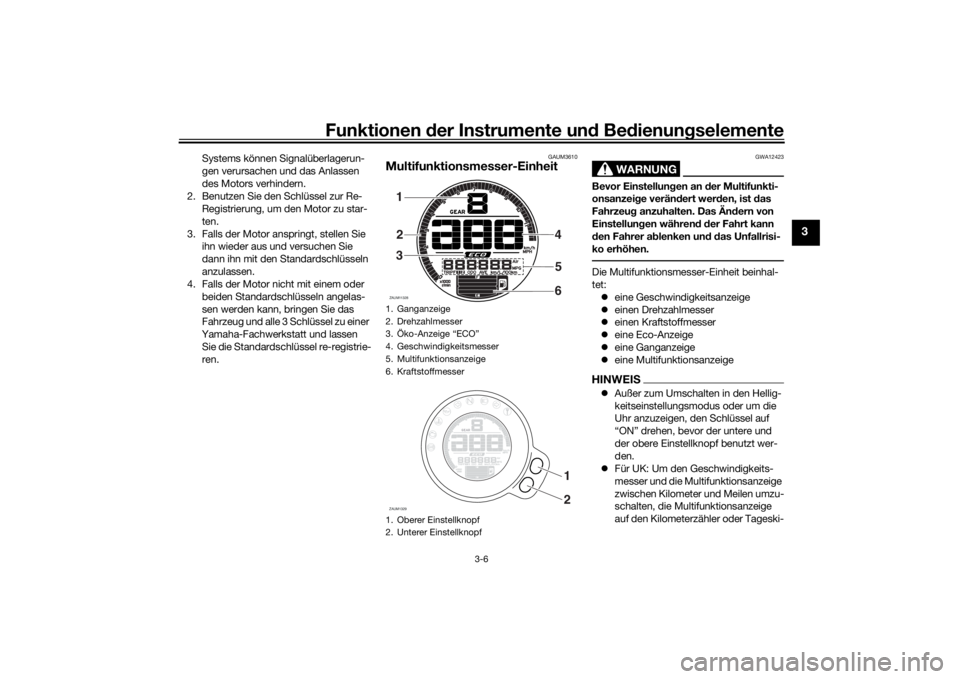

Multifunktionsmesser-Einheit
WARNUNG
GWA12423
Bevor Einstellungen an der Multifunkti-
onsanzeige verändert werden, ist das
Fahrzeug anzuhalten. Das Ändern von
Einstellungen während der Fahrt kann
den Fahrer ablenken und das Unfallrisi-
ko erhöhen.Die Multifunktionsmesser-Einheit beinhal-
tet:
eine Geschwindigkeitsanzeige
einen Drehzahlmesser
einen Kraftstoffmesser
eine Eco-Anzeige
eine Ganganzeige
eine MultifunktionsanzeigeHINWEISAußer zum Umschalten in den Hellig-
keitseinstellungsmodus oder um die
Uhr anzuzeigen, den Schlüssel auf
“ON” drehen, bevor der untere und
der obere Einstellknopf benutzt wer-
den.
Für UK: Um den Geschwindigkeits-
messer und die Multifunktionsanzeige
zwischen Kilometer und Meilen umzu-
schalten, die Multifunktionsanzeige
auf den Kilometerzähler oder Tageski-
1. Ganganzeige
2. Drehzahlmesser
3. Öko-Anzeige “ECO”
4. Geschwindigkeitsmesser
5. Multifunktionsanzeige
6. Kraftstoffmesser
1. Oberer Einstellknopf
2. Unterer EinstellknopfZAUM113281
2
34
5
6ZAUM1329
1
2
UBU3G1G0.book Page 6 Monday, July 9, 2018 6:08 PM

Funktionen der Instrumente und Bedienungselemente
3-7
3
lometerzähler einstellen und dann den
unteren Einstellknopf drei Sekunden
lang drücken.
Geschwindigkeitsmesser
Der Geschwindigkeitsmesser zeigt die
Fahrgeschwindigkeit des Fahrzeuges an.
Drehzahlmesser
Der Drehzahlmesser ermöglicht die Über-
wachung der Motordrehzahl, um sie im op-
timalen Leistungsbereich zu halten.ACHTUNG
GCA10032
Den Motor nicht im roten Bereich des
Drehzahlmessers betreiben.
Roter Bereich: 10000 U/min und darüber
Kraftstoffmesser
Der Kraftstoffmesser zeigt den Kraftstoff-
vorrat an. Die Anzahl der Anzeige-Segmen-
te nimmt mit abnehmendem Kraftstoff-
stand von “F” (voller Tank) in Richtung “E”
(leerer Tank) ab. Wenn das letzte Segment
und der Rahmen zu blinken beginnen, so
bald wie möglich nachtanken.HINWEISDieser Kraftstoffmesser ist mit einer Strom-
kreis-Prüfeinrichtung ausgestattet. Wenn
ein Problem im Kraftstofftank-Stromkreis
erkannt wird, blinken die Kraftstoffstand-
Segmente, der Rahmen und Ž wieder-
holt. In diesem Fall das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen lassen.
Öko-Anzeige
Diese Anzeige erscheint, wenn das Fahr-
zeug umweltfreundlich, d. h. kraftstoffspa-
rend, betrieben wird. Die Anzeige erlischt,
wenn das Fahrzeug angehalten wird.HINWEISFolgende Ratschläge helfen, unnötigen
Benzinverbrauch zu vermeiden:
Beim Beschleunigen hohe Drehzahlen
vermeiden.
Mit konstanter Geschwindigkeit fah-
ren.
Wählen Sie den Gang, der zur Fahr-
zeuggeschwindigkeit passt.

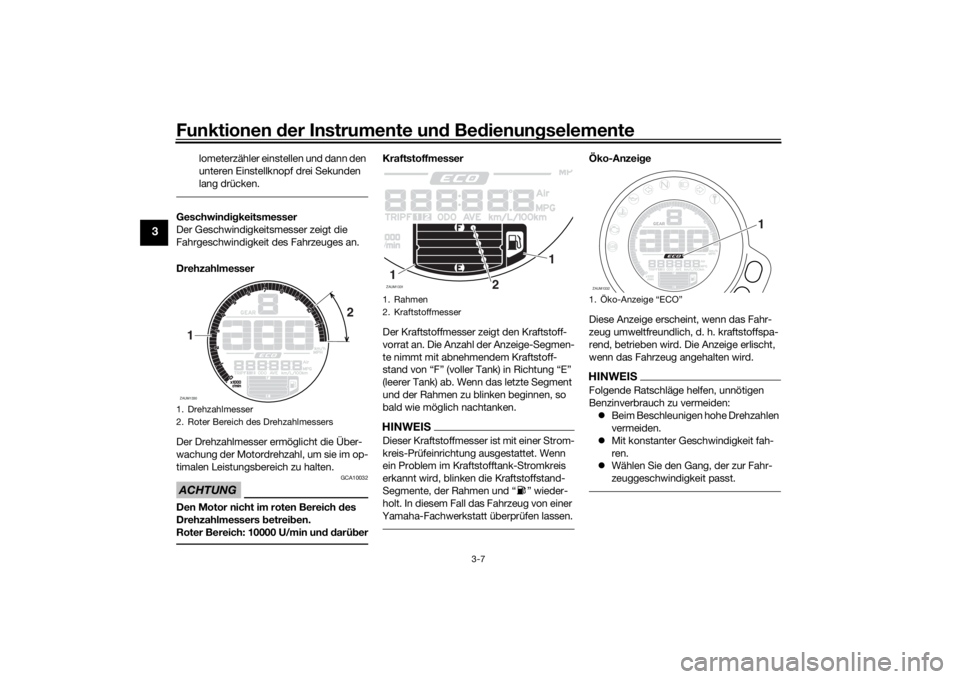

1. Drehzahlmesser
2. Roter Bereich des DrehzahlmessersZAUM133012
1. Rahmen
2. KraftstoffmesserZAUM1331
1
1
2
1.

Funktionen der Instrumente und Bedienungselemente
3-8
3
Ganganzeige
Diese Anzeige zeigt den gewählten Gang
an. Die Leerlaufstellung wird angezeigt
durch “–” und durch die Leerlauf-Kontroll-
leuchte.
MultifunktionsanzeigeDie Multifunktionsanzeige beinhaltet:
einen Kilometerzähler
zwei Tageskilometerzähler
einen Kraftstoffreserve-Kilometerzäh-
ler
eine momentane Kraftstoffver-
brauchsanzeige
eine durchschnittliche Kraftstoffver-
brauchsanzeige
eine Kühlflüssigkeitstemperatur-An-
zeige
eine Lufttemperaturanzeige
eine Uhr
einen Helligkeits-Kontrollmodus
Der Kilometerzähler zeigt die insgesamt mit
dem Fahrzeug gefahrenen Kilometer an.
Die Tageskilometerzähler zeigen die seit
dem letzten Zurückstellen gefahrenen Kilo-
meter an.
HINWEISDer Kilometerzähler stoppt bei
999999 und kann nicht zurückgestellt
werden.
Der Tageskilometerzähler wird nach
Erreichen eines Werts von 9999.9 auf
0 zurückgestellt und zählt dann weiter.Mit dem unteren Einstellknopf die Anzeige
zwischen dem Kilometerzähler “ODO”, den
Tageskilometerzählern “TRIP 1” und “TRIP 2”, dem momentanen Kraftstoffverbrauch
“km/L” oder “L/100 km”, dem durch-
schnittlichen Kraftstoffverbrauch “AVE_ _._
km/L” oder “AVE_ _._ L/100 km”, der Kühl-
flüssigkeitstemperatur “_ _ °C”, der Umge-
bungstemperatur “Air_ _ °C” und der Uhr “_
_:_ _” in der folgenden Reihenfolge wech-
seln:
ODO → TRIP 1 → TRIP 2 → km/L oder
L/100 km → AVE_ _._ km/L oder AVE_ _._
L/100 km → _ _ °C → Air_ _ °C → Clock _
_:_ _ → ODO
Für UK:
Mit dem unteren Einstellknopf die Anzeige
zwischen dem Kilometerzähler “ODO”, den
Tageskilometerzählern “TRIP 1” und “TRIP
2”, dem momentanen Kraftstoffverbrauch
“km/L”, “L/100 km” oder “MPG”, dem
durchschnittlichen Kraftstoffverbrauch
“AVE_ _._ km/L”, “AVE_ _._ L/100 km” oder
“AVE_ _._ MPG”, der Kühlflüssigkeitstem-
peratur “_ _ °C”, der Umgebungstempera-
tur und “Air_ _ °C” und der Uhr “_ _:_ _” in
der folgenden Reihenfolge wechseln:
ODO → TRIP 1 → TRIP 2 → km/L, L/100
km oder MPG → AVE_ _._ km/L, AVE_ _._
L/100 km oder AVE_ _._ MPG → _ _ °C →
Air_ _ °C → Clock _ _ :_ _ → ODO

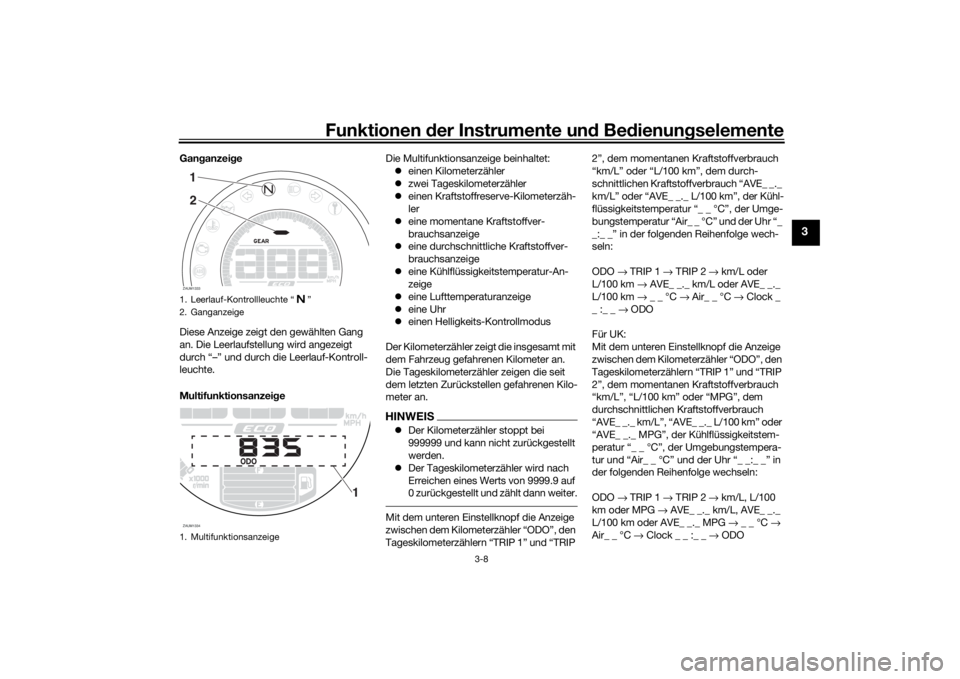

1. Leerlauf-Kontrollleuchte “ ”
2. Ganganzeige
1. MultifunktionsanzeigeZAUM133312ZAUM1334
1
UBU3G1G0.book Page 8 Monday, July 9, 2018 6:08 PM

Funktionen der Instrumente und Bedienungselemente
3-9
3
HINWEISDen oberen Einstellknopf drücken, um
in umgekehrter Reihenfolge durch die
Anzeige zu wechseln.
Der Reservekilometerzähler und die
Fehlercode-Anzeigen leuchten auto-
matisch auf, während der Helligkeits-
einstellungsmodus separat aufgeru-
fen wird.Wenn das untere Segment und der Rah-
men des Kraftstoffmessers zu blinken be-
ginnen, wechselt die Anzeige automatisch
zum Reservekilometerzähler “TRIP F”, und
es wird die ab diesem Punkt zurückgelegte
Strecke angezeigt. Mit dem unteren Ein-
stellknopf kann in diesem Fall in folgender
Reihenfolge zwischen den verschiedenen
Modi (Tageskilometerzähler, Kilometerzäh-
ler und Kraftstoffverbrauch) umgeschaltet
werden:
TRIP F → km/L oder L/100 km → AVE_ _._
km/L oder AVE_ _._ L/100 km → _ _ °C →
Air_ _ °C → Clock _ _ :_ _ → ODO →
TRIP 1 → TRIP 2 → TRIP F
Für UK:
TRIP F → km/L, L/100 km oder MPG →
AVE_ _._ km/L, AVE_ _._ L/100 km oder AVE_ _._ MPG → _ _ °C → Air_ _ °C →
Clock _ _ :_ _ → ODO → TRIP 1 → TRIP 2
→ TRIP F
Zum Zurückstellen eines Tageskilometer-
zählers auf null den unteren Einstellknopf
drücken und dann den oberen Einstell-
knopf drücken und eine Sekunde lang ge-
drückt halten.
Wenn der Reservekilometerzähler nicht
manuell zurückgestellt wird, wird er nach
dem Tanken und Fahren von 5 km (3 mi)
automatisch zurückgestellt und aus der An-
zeige ausgeblendet.
Momentaner KraftstoffverbrauchDie momentane Kraftstoffverbrauchsanzei-
ge kann entweder auf “km/L” oder “L/100
km” oder für UK auf “MPG” oder “km/L”
oder “L/100 km” eingestellt werden.
“km/L”: Die Fahrstrecke, die mit einer
Kraftstoffmenge von 1.0 L unter den
momentanen Fahrbedingungen zu-
rückgelegt werden kann.
“L/100 km”: Die Kraftstoffmenge, die
benötigt wird, um unter den momen-
tanen Fahrbedingungen 100 km weit
zu fahren.
“MPG”: Die Fahrstrecke, die mit einer
Kraftstoffmenge von 1.0 lmp.gal unter
den momentanen Fahrbedingungen
zurückgelegt werden kann.
Zum Umschalten der Anzeigeeinstellungen
für den momentanen Kraftstoffverbrauch
den unteren Einstellknopf zwei Sekunden
lang drücken.
HINWEISBei einer Geschwindigkeit von weniger als

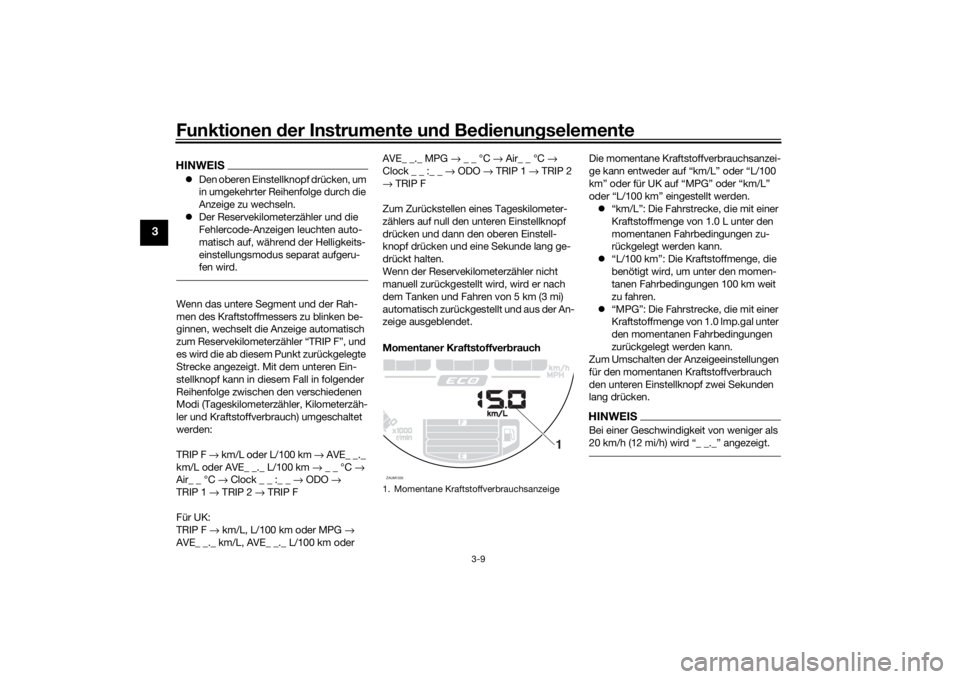

1. Momentane KraftstoffverbrauchsanzeigeZAUM1335
1
UBU3G1G0.book Page 9 Monday, July 9, 2018 6:08 PM
