Especificações
9-1
9
Dimensões:
Comprimento total:
2185 mm (86.0 in)
Largura total:
775 mm (30.5 in)
Altura total:
1415/1465 mm (55.7/57.7 in)
Altura do assento:
795 mm (31.3 in)
Distância entre os eixos:
1526 mm (60.1 in)
Distância mínima do chão:
130 mm (5.12 in)
Raio de viragem mínimo:
2.5 m (8.20 ft)
Peso:
Massa em vazio:
175 kg (386 lb)
Motor:
Ciclo de combustão:
4 tempos
Sistema de refrigeração:
Refrigerado por circulação de líquido
Comando de válvulas:
SOHC
Número de cilindros:
Um cilindro
Cilindrada:
124 cm3
Diâmetro × curso:
52.0 × 58.6 mm (2.05 × 2.31 in)
Relação de compressão:
11.2 : 1
Sistema de arranque:
Arrancador eléctrico
Sistema de lubrificação:
Cárter húmido
Óleo de motor:
Marca recomendada:
YAMALUBE
Graus de viscosidade SAE:
10W-40
Grau recomendado do óleo de motor:
Tipo SG de Serviço API ou superior, norma
JASO MA
Quantidade de óleo de motor:
Sem substituição do elemento do filtro de
óleo:
1.40 L (1.48 US qt, 1.23 Imp.qt)Com remoção do filtro de óleo:
1.50 L (1.59 US qt, 1.32 Imp.qt)
Óleo da transmissão final:
Tipo:
Óleo para motores YAMALUBE 10W-40 ou
SAE 10W-30 tipo SE
Quantidade:
0.21 L (0.22 US qt, 0.18 Imp.qt)
Quantidade de líquido refrigerante:
Reservatório de refrigerante (até à marca de
nível máximo):
0.18 L (0.19 US qt, 0.16 Imp.qt)
Radiador (incluindo todas as vias):
0.85 L (0.90 US qt, 0.75 Imp.qt)
Filtro de ar:
Elemento do filtro de ar:
Elemento de papel revestido a óleo
Combustível:
Combustível recomendado:
Gasolina sem chumbo premium (mistura
de gasolina com álcool [E10] aceitável)
Capacidade do depósito de combustível:
13 L (3.4 US gal, 2.9 Imp.gal)
Volume da reserva de combustível:
2.4 L (0.63 US gal, 0.53 Imp.gal)
Injecção de combustível:
Corpo do acelerador:
Marca da identificação:
2DS1 01
Vela(s) de ignição:
Fabricante/modelo:
NGK/CR9E
Distância do eléctrodo da vela de ignição:
0.7–0.8 mm (0.028–0.031 in)
Embraiagem:
Tipo de embraiagem:
Seco, centrífugo, calço
Sistema de transmissão:
Relação primária de redução:
1.000
Transmissão final:
Engrenagem
Relação secundária de redução:
9.912 (41/14 x 44/13)
Tipo de transmissão:
Automática com correia em V
Operação:
Tipo automática centrífuga
UBL2P0P0.book Page 1 Monday, June 19, 2017 3:30 PM

Especificações
9-2
9
Quadro:
Tipo de quadro:Quadro "underbone"
Ângulo de avanço:
26.5 graus
Cauda: 95 mm (3.7 in)
Pneu dianteiro:
Tipo:
Sem câmara de ar
Dimensão: 120/70-15 M/C 56S
Fabricante/modelo: MICHELIN/CITY GRIP
Pneu traseiro:
Tipo:
Sem câmara de ar
Dimensão: 140/70-14 M/C 68S
Fabricante/modelo: MICHELIN/CITY GRIP
Carga:
Carga máxima:184 kg (406 lb)
(Peso total com condutor, passageiro,
carga e acessórios)
Pressão de ar do pneu (medida com
pneus frios):
1 pessoa:Dianteiro:190 kPa (1.90 kgf/cm², 28 psi)
Traseiro: 220 kPa (2.20 kgf/cm², 32 psi)
2 pessoas:
Dianteiro:210 kPa (2.10 kgf/cm², 30 psi)
Traseiro:
250 kPa (2.50 kgf/cm², 36 psi)
Roda dianteira:
Tipo de roda:Roda de liga
Dimensão do aro:
15 x MT3.50
Roda traseira:
Tipo de roda:Roda de liga
Dimensão do aro:
14 x MT3.75
Travão dianteiro:
Tipo:Travão hidráulico com um disco
Líquido recomendado:
DOT 4
Travão traseiro:
Tipo:Travão hidráulico com um disco
Líquido recomendado:
DOT 4
Suspensão dianteira:
Tipo:Forquilha telescópica
Mola:
Mola helicoidal
Amortecedor:
Amortecedor hidráulico
Curso da roda: 110 mm (4.3 in)
Suspensão traseira:
Tipo:
Oscilação da unidade
Mola: Mola helicoidal
Amortecedor: Amortecedor hidráulico
Curso da roda:
75 mm (3.0 in)
Sistema eléctrico:
Tensão do sistema:12 V
Sistema de ignição:
Ignição por bobina transistorizada
Sistema de carregamento: Magneto de C.A.
Bateria:
Modelo:
GTZ8V
Voltagem, capacidade: 12 V, 7.0 Ah (10 HR)
Potência da lâmpada:
Farol dianteiro:
LED
Luz do travão/farolim traseiro: LED
Sinal de mudança de direcção dianteiro: 10.0 W × 2
Sinal de mudança de direcção traseiro:
10.0 W × 2
UBL2P1P0.book Page 2 Monday, June 4, 2018 11:51 AM

Especificações
9-3
9
Mínimos:
LED
Luz da chapa de matrícula:
5.0 W × 1
Iluminação do contador:
LED
Indicador luminoso de máximos:
LED
Indicador luminoso de mudança de direcção:
LED
Luz de advertência de problema no motor:
LED
Luz de advertência do ABS:
LED
Indicador luminoso do sistema da chave
inteligente:
LED
Indicador luminoso do sistema de controlo de
tração:
LED
Fusível:
Fusível principal:
20.0 A
Fusível principal 2:
7.5 A
Fusível para terminal 1:
2.0 A
Fusível do sistema de sinalização:
10.0 A
Fusível do sistema de sinalização 2:
7.5 A
Fusível do motor da ventoinha do radiador:
7.5 A
Fusível do sinal de mudança de direcção e de
perigo:
7.5 A
Fusível da unidade de controlo ABS:
7.5 A
Fusível motor ABS:
30.0 A
Fusível de solenóide ABS:
15.0 A
Fusível de resposta:
2.0 A
Fusível de reserva:
7.5 A
UBL2P0P0.book Page 3 Monday, June 19, 2017 3:30 PM

Informações para o consumidor
10-1
10
PAU53562
Números de identificação
Registe o número de identificação do veí-
culo, o número de série do motor e a infor-
mação da etiqueta do modelo nos espaços
fornecidos a seguir. Estes números de
identificação são necessários quando re-
gistar o veículo nas autoridades da sua
área e sempre que encomende peças so-
bresselentes a um concessionário
Yamaha.
NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:
NÚMERO DE SÉRIE DO MOTOR:
INFORMAÇÃO DA ETIQUETA DO
MODELO:
PAU26411Número de identificação do veículoO número de identificação do veículo está
gravado no chassis.
NOTA
O número de identificação do veículo é uti-
lizado para identificar o seu veículo e pode
ser utilizado para registá-lo na direção-ge-
ral de viação da sua área.
PAU26442Número de série do motor
O número de série do motor está gravado
no cárter.

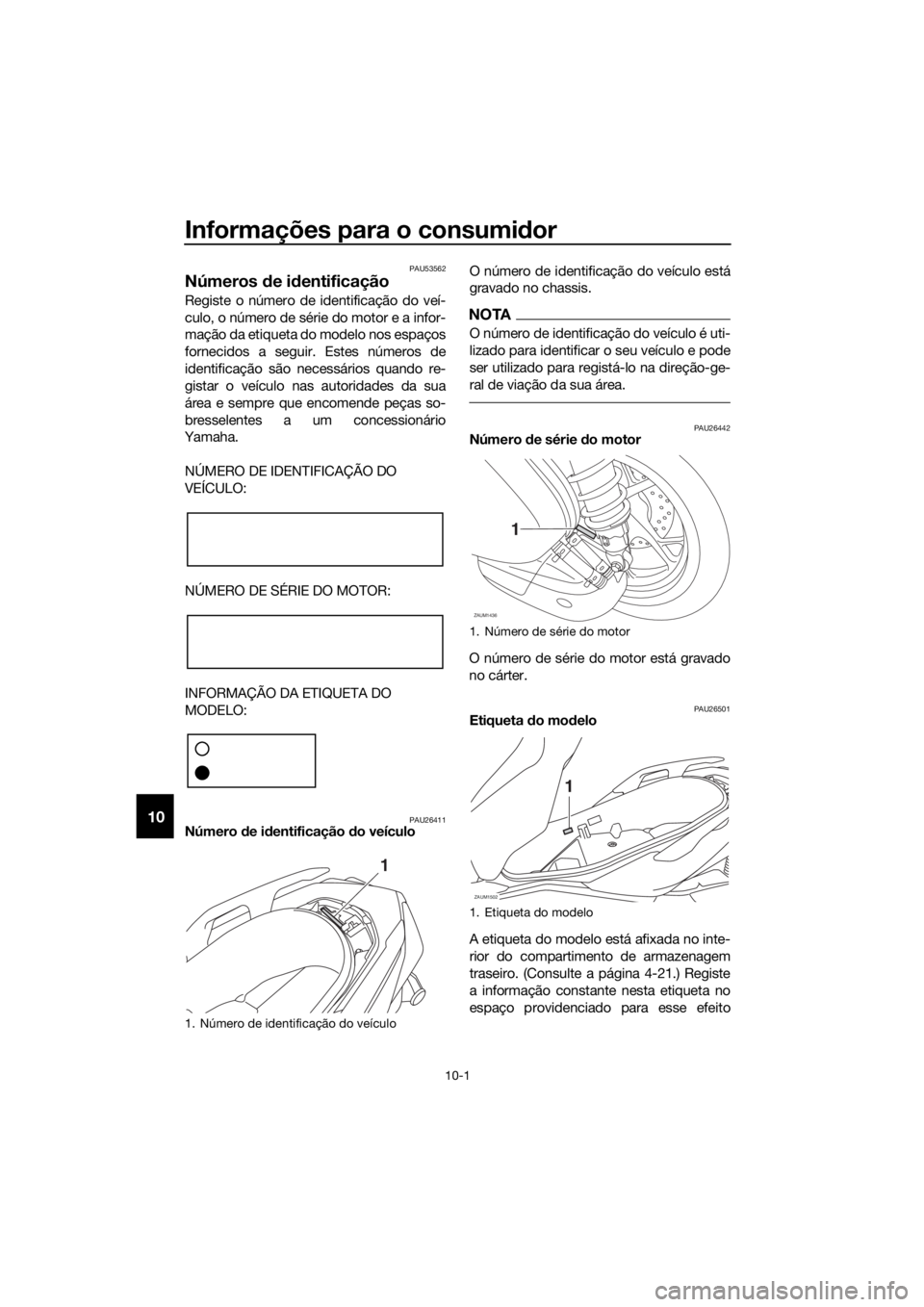

PAU26501Etiqueta do modelo
A etiqueta do modelo está afixada no inte-
rior do compartimento de armazenagem
traseiro. (Consulte a página 4-21.) Registe
a informação constante nesta etiqueta no
espaço providenciado para esse efeito
1. Número de identificação do veículo
1
1. Número de série do motor
1. Etiqueta do modelo
1
ZAUM1436
ZAUM1502
1
UBL2P0P0.book Page 1 Monday, June 19, 2017 3:30 PM

Informações para o consumidor
10-2
10
neste manual. Esta informação será neces-
sária para encomendar peças sobresselen-
tes a um concessionário Yamaha.PAUM3881
Conectores de diagnóstico
Os conectores de diagnóstico de ABS e in-
jeção de combustível estão localizados
conforme mostrado na figura.
1. Conector de diagnóstico ABS
2. Conector de diagnóstico de FI
ZAUM1511
2
1
UBL2P0P0.book Page 2 Monday, June 19, 2017 3:30 PM

Informações para o consumidor
10-3
10
PAU85300
Registo de dados do veículo
A ECU deste modelo armazena certos da-
dos do veículo com o objetivo de auxiliar no
diagnóstico de avarias, para fins de pesqui-
sa, análise estatística e desenvolvimento.
Apesar dos sensores e dos dados regista-
dos variarem consoante o modelo, os prin-
cipais dados recolhidos são: Dados sobre o estado do veículo e o
desempenho do motor
 Dados sobre a injeção de combustível
e relativos às emissões
Estes dados apenas serão transferidos
quando uma ferramenta de diagnóstico es-
pecial da Yamaha for ligada ao veículo, por
exemplo, ao realizar verificações ou proce-
dimentos de manutenção.
Os dados do veículo carregados serão tra-
tados em conformidade com a Política de
Privacidade a seguir.
Política de Privacidade
A Yamaha não divulgará estes dados a ter-
ceiros, exceto nos seguintes casos. Além
disso, a Yamaha poderá fornecer os dados
a uma empresa contratada, para outsour-
cing de serviços relacionados com o trata-
mento dos dados do veículo. Mesmo
nesse caso, a Yamaha exigirá à empresa
contratada que trate corretamente os da-
dos do veículo fornecidos e garantirá que
os dados sejam tratados corretamente.
 Com o consentimento do proprietário
do veículo
 Se obrigada por força de lei
 Para uso da Yamaha em situações de
litígio
 Quando estes dados não estiverem
associados a um veículo ou proprietá-
rio específicos
https://www.yamaha-motor.eu/pt/
privacidade/declaracao-privacidade.aspx
UBL2P1P0.book Page 3 Monday, June 4, 2018 11:51 AM

11-1
11
Índice remissivo
A
ABS ...................................................... 4-14
Aceleração e desaceleração .................. 6-3
Alavanca do travão, dianteiro .............. 4-13
Alavanca do travão, traseiro ................ 4-14
Alavancas dos travões, lubrificação .... 7-23
Amortecedores, ajuste ......................... 4-26
Armazenagem ........................................ 8-4
Arranque................................................. 6-3
B
Bateria .................................................. 7-26
Bateria da chave inteligente,
substituição.......................................... 3-6
C
Cabos, verificação e lubrificação ......... 7-22
Chave inteligente.................................... 3-5
Chave, manuseamento da chave
inteligente e chaves mecânicas ........... 3-3
Colocar o motor em funcionamento ...... 6-2
Combustível ......................................... 4-18
Compartimentos de armazenagem...... 4-21
Conectores de diagnóstico .................. 10-2
Consumo de combustível, sugestões
para a redução ..................................... 6-5
Conversores catalíticos ........................ 4-20
Cor mate, cuidado ................................. 8-1
Correia em V, verificação ..................... 7-21
Cuidados ................................................ 8-1
D
Descanso central e descanso lateral,
verificação e lubrificação ................... 7-23
Descanso lateral................................... 4-27
Deteção e resolução de problemas ..... 7-32
Direção, verificação.............................. 7-25
Distância de operação do sistema da
chave inteligente .................................. 3-2
E
Elemento do filtro de ar e elemento do
filtro de ar da caixa da correia em
V ......................................................... 7-14
Especificações ....................................... 9-1
Estacionamento ..................................... 6-6
Etiqueta do modelo .............................. 10-1
F
Faróis.................................................... 7-29
Folga da alavanca dos travões
dianteiro e traseiro, verificação .......... 7-19
Folga das válvulas ................................ 7-16
Folga do punho do acelerador,
verificação .......................................... 7-15Forquilha dianteira, verificação ............. 7-24
Fusíveis, substituição ........................... 7-27
I
Indicadores luminosos de mudança
de direção............................................. 4-1
Indicadores luminosos e luzes de
advertência ........................................... 4-1
Indicador luminoso de máximos............. 4-1
Indicador luminoso do sistema da
chave inteligente................................... 4-2
Indicador luminoso do sistema de
controlo de tração ................................ 4-2
Informações relativas à segurança ......... 1-1
Interruptor da buzina ............................ 4-12
Interruptor de farol
alto/baixo/ultrapassagem ................... 4-12
Interruptor de
paragem/andamento/arranque .......... 4-12
Interruptor de perigo ............................. 4-12
Interruptor do sinal de mudança de
direção................................................ 4-12
Interruptores do guiador ....................... 4-12
Interruptor principal ................................ 3-8
Interruptor TRIP/INFO ........................... 4-13
J
Jogo de ferramentas............................... 7-2
L
Lâmpada da luz da chapa de
matrícula, substituição ....................... 7-31
Líquido dos travões, mudança ............. 7-21
Localizações das peças ......................... 2-1
Lubrificação e manutenção, periódica ... 7-4
Luz de advertência de problema no
motor .................................................... 4-1
Luz de advertência do ABS .................... 4-1
Luz do travão/farolim traseiro ............... 7-30
M
Manutenção, sistema de controlo das
emissões .............................................. 7-3
Mínimos ................................................ 7-29
Modo de emergência............................ 7-35
N
Nível de líquido dos travões,
verificação .......................................... 7-20
Número de identificação do veículo ..... 10-1
Número de série do motor.................... 10-1
Números de identificação ..................... 10-1
O
Óleo da transmissão final ..................... 7-11
Óleo do motor......................................... 7-9
UBL2P0P0.book Page 1 Monday, June 19, 2017 3:30 PM

Índice remissivo
11-2
11
P
Painel, remoção e instalação .................. 7-7
Para-vento ............................................ 4-23
Pastilhas do travão da frente e de trás,
verificação .......................................... 7-19
Pneus .................................................... 7-16
Posição do guiador, ajuste ................... 4-25
Punho e cabo do acelerador,
verificação e lubrificação .................... 7-22
R
Recomendações para uma condução
segura................................................... 1-5
Refrigerante .......................................... 7-12
Registo de dados, veículo .................... 10-3
Rodagem de amaciamento do motor ..... 6-5
Rodas.................................................... 7-18
Rolamentos de roda, verificação .......... 7-25
S
Sinal de mudança de direção
dianteiro.............................................. 7-30
Sistema da chave inteligente .................. 3-1
Sistema de chave inteligente,
resolução de problemas ..................... 7-32
Sistema de controlo de tração ............. 4-15
Sistema de corte do circuito de
ignição ................................................ 4-27
T
Tabelas de deteção e resolução de
problemas........................................... 7-33
Tampa do depósito de combustível ..... 4-17
Taquímetro.............................................. 4-3
Tomada CC auxiliar .............................. 4-29
Travagem ................................................ 6-4
Tubo de descarga do depósito de
combustível ........................................ 4-20
V
Vela de ignição, verificação .................... 7-8
Velocímetro ............................................. 4-2
Visor multifuncional ................................ 4-3
UBL2P0P0.book Page 2 Monday, June 19, 2017 3:30 PM
