Periodiek onderhoud en afstelling
7-26
7
Accu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
de buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.
HOUD DEZE EN ALLE ACCU’S BUI-
TEN BEREIK VAN KINDEREN.
Om de accu op te laden
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
LET OP
DCA16522
Voor het opladen van een VRLA (Valve
Regulated Lead Acid)-accu is een speci-
ale acculader (met constante spanning)
vereist. Bij gebruik van een conventione-
le acculader raakt de accu beschadigd.
Om de accu op te bergen
1. Verwijder de accu als het voertuig lan-
ger dan een maand niet wordt ge-
bruikt, laad hem volledig bij en zet dan
weg op een koele en droge plek. LET
OP: Zet alvorens de accu te verwij-
deren het contactslot uit en haal
eerst de negatieve kabel en daarna
de positieve kabel los.
[DCA16304]
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te
installeren. LET OP: Zet alvorens de
accu te plaatsen het contactslot uit
en sluit eerst de positieve kabel en
daarna de negatieve kabel aan.
[DCA16842]
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de
accupolen.
LET OP
DCA16531
Houd de accu steeds opgeladen. Stallen
van een ontladen accu kan leiden tot
permanente accuschade.
UBL2D0D0.book Page 26 Monday, June 19, 2017 3:27 PM

Periodiek onderhoud en afstelling
7-27
7
DAU78242
De zekeringen vervangen
De hoofdzekering en de zekeringenkasten,
die de zekeringen van de afzonderlijke cir-
cuits bevatten, bevinden zich onder het pa-
neel A. (Zie pagina 7-7.)
OPMERKING
Om toegang te krijgen tot de hoofdzekering
verwijdert u de kap van het startmotorrelais
zoals getoond.
Vervang een zekering als volgt als deze is
doorgebrand.
1. Schakel het contactslot uit en schakel
het betreffende elektrische circuit uit.
2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Gebruik geen
zekeringen met een hogere ampe-
rage dan aanbevolen om ernstige
schade aan het elektrische systeem
en mogelijk brand te voorkomen.
[DWA15132]

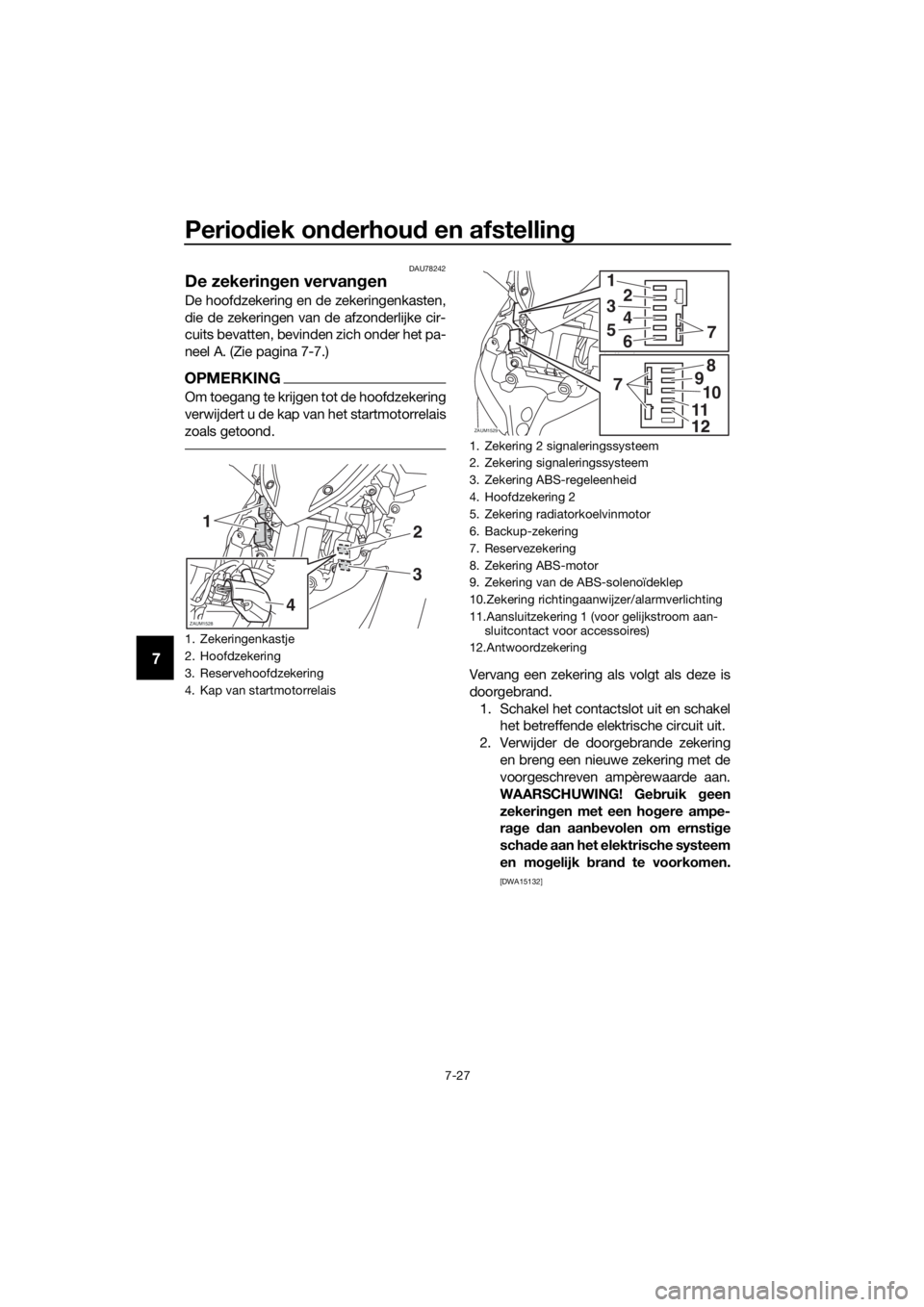

1. Zekeringenkastje
2. Hoofdzekering
3. Reservehoofdzekering
4. Kap van startmotorrelais
ZAUM1528
12
3
4
1. Zekering 2 signaleringssysteem
2. Zekering signaleringssysteem
3. Zekering ABS-regeleenheid
4. Hoofdzekering 2
5. Zekering radiatorkoelvinmotor
6. Backup-zekering
7. Reservezekering
8. Zekering ABS-motor
9. Zekering van de ABS-solenoïdeklep
10.Zekering richtingaanwijzer/alarmverlichting
11.Aansluitzekering 1 (voor gelijkstroom aan-
sluitcontact voor accessoires)
12.Antwoordzekering
ZAUM1529
1234567
8910
11
7
UBL2D0D0.book Page 27 Monday, June 19, 2017 3:27 PM

Periodiek onderhoud en afstelling
7-28
7
3. Schakel het contactslot in en schakel
het betreffende elektrische circuit in
om te zien of de apparatuur werkt.
4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
DAU64070
Koplampen
Dit model is voorzien van koplampen van
het LED-type.
Als de koplamp niet gaat branden, vraag
dan een Yamaha dealer het elektrisch cir-
cuit van de koplamp te testen.
LET OP
DCA16581
Plak geen kleurfolie of stickers op de
koplamplens.
Voorgeschreven zekeringen:
Hoofdzekering:
20.0 A
Hoofdzekering 2:
7.5 A
Aansluitzekering 1:
2.0 A
Zekering signaleringssysteem:
10.0 A
Zekering 2 signaleringssysteem:
7.5 A
Zekering radiatorkoelvin:
7.5 A
Backup-zekering:
7.5 A
Zekering richtingaanwijzer/alarm-
verlichting:
7.5 A
Zekering ABS-regeleenheid:
7.5 A
Zekering ABS-motor:
30.0 A
Zekering van de ABS-solenoïde-
klep:
15.0 A
Antwoordzekering:
2.0 A
UBL2D0D0.book Page 28 Monday, June 19, 2017 3:27 PM

Periodiek onderhoud en afstelling
7-29
7
DAU54502
Parkeerlichten
Dit model heeft parkeerlichten van het LED-
type.
Als een parkeerlicht niet werkt, laat dan een
controle uitvoeren door een Yamaha-dea-
ler.
DAU70540
Remlicht/achterlicht
Dit model is uitgerust met een rem-
licht/achterlicht van het LED-type.
Als het remlicht/achterlicht niet gaat bran-
den, vraag dan een Yamaha-dealer om het
na te kijken.
UBL2D0D0.book Page 29 Monday, June 19, 2017 3:27 PM

Periodiek onderhoud en afstelling
7-30
7
DAU39881
Voorste richtingaanwijzer
Als een voorste richtingaanwijzer niet gaat
branden, vraag dan een Yamaha dealer het
betreffende elektrisch circuit te testen of
vervang de gloeilamp.
DAUT1331
Gloeilamp achterste richtingaan-
wijzer
Als het lampje van een achterste richting-
aanwijzer niet gaat branden, laat het elek-
trisch circuit dan door een Yamaha dealer
controleren of vervang de gloeilamp.
UBL2D0D0.book Page 30 Monday, June 19, 2017 3:27 PM

Periodiek onderhoud en afstelling
7-31
7
DAU78560
Gloeilamp in kentekenverlichting
vervangen
1. Verwijder de kentekenverlichtingsunit
door de bouten en plaat te verwijde-
ren, en verwijder vervolgens de gloei-
lampfitting van de kentekenverlichting
(samen met de gloeilamp) door deze
uit te trekken.
2. Verwijder de defecte gloeilamp door
deze uit te trekken.
3. Steek een nieuwe gloeilamp in de fit-
ting.
4. Monteer de fitting (samen met de
gloeilamp) door deze in te drukken en
monteer vervolgens de kentekenver-
lichtingsunit door de plaat en bouten
te monteren.
DAU60701
Problemen oplossen
Yamaha voertuigen ondergaan een grondi-
ge inspectie voordat ze vanaf de fabriek op
transport gaan, maar tijdens gebruik kun-
nen toch storingen optreden. Problemen in
de brandstof-, compressie- of ontstekings-
systemen kunnen bijvoorbeeld de oorzaak
zijn van slecht starten of een afname in mo-
torvermogen.
In de volgende storingzoekschema’s is een
snelle en gemakkelijke werkwijze weerge-
geven om deze vitale systemen zelf te kun-
nen controleren. Ga als er reparaties nodig
zijn echter met uw machine naar een
Yamaha dealer, waar vakkundige monteurs
aanwezig zijn die beschikken over het ver-
eiste gereedschap, de ervaring en vakken-
nis om de werkzaamheden aan de machine
correct uit te voeren.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn.
WAARSCHUWING
DWA15142
Rook niet tijdens het controleren van het
brandstofsysteem en let erop dat er
geen open vuur of vonken in de omge-
ving zijn, inclusief waakvlammen van
geisers of ovens. Benzine en benzine-
dampen kunnen vlam vatten of explode-
ren, met ernstig letsel of schade aan
eigendommen tot gevolg.
DAU76551Probleemoplossing voor het Smart-
sleutelsysteem
Controleer de volgende items als het
Smart-sleutelsysteem niet werkt.
Is de Smart-sleutel ingeschakeld? (Zie
pagina 3-5.)

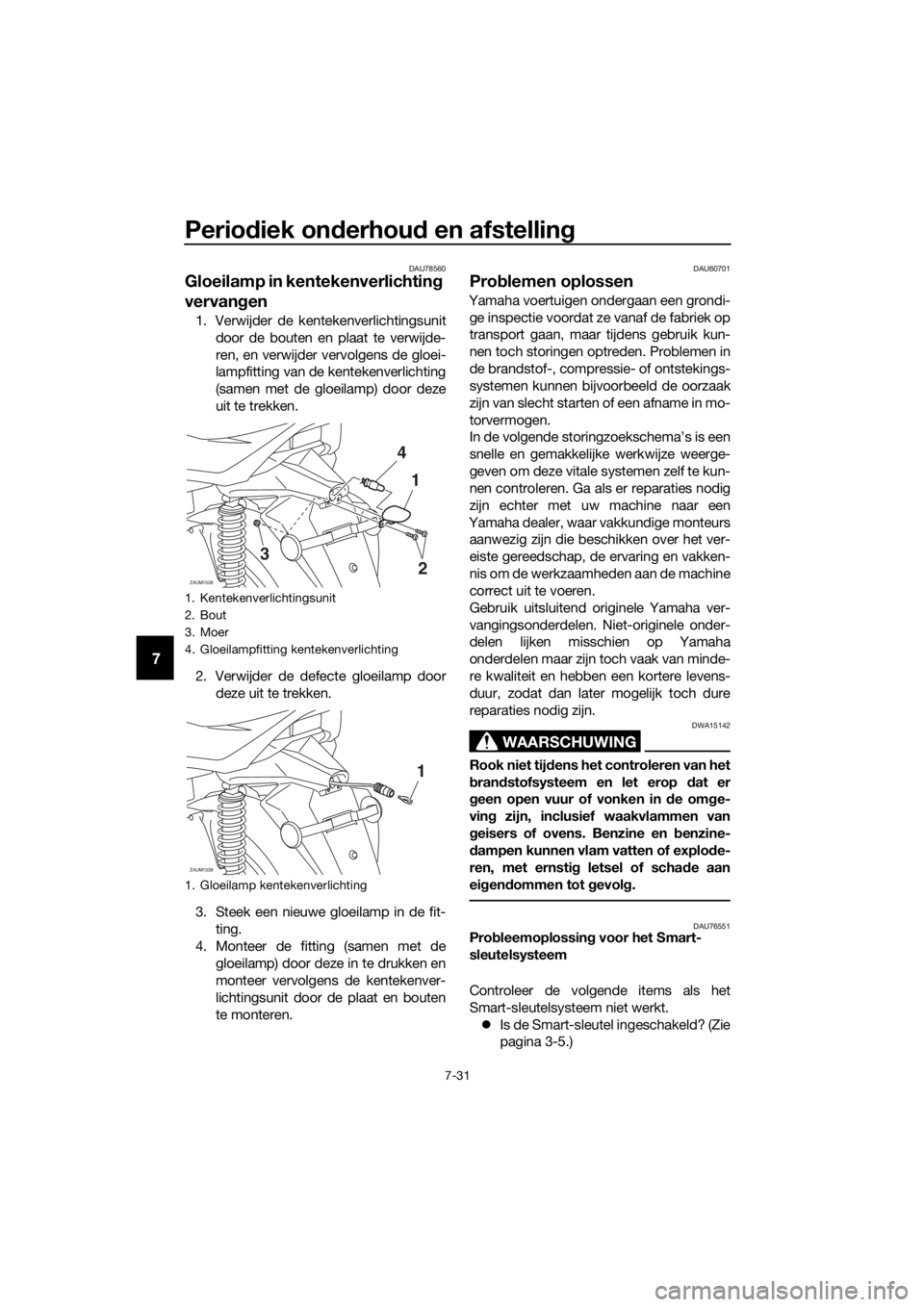

1. Kentekenverlichtingsunit
2. Bout
3. Moer
4. Gloeilampfitting kentekenverlichting
1. Gloeilamp kentekenverlichting
ZAUM1538
1 4
3
2
ZAUM1539
1
UBL2D0D0.book Page 31 Monday, June 19, 2017 3:27 PM

Periodiek onderhoud en afstelling
7-32
7
Is de batterij van de Smart-sleutel ont-
laden? (Zie pagina 3-6.)
Is de batterij van de Smart-sleutel cor-
rect geplaatst? (Zie pagina 3-6.)
Wordt de Smart-sleutel gebruikt op
een locatie met sterke radiogolven of
andere elektromagnetische ruis? (Zie
pagina 3-1.)
Gebruikt u de Smart-sleutel die bij de
machine is geregistreerd?
Is de voertuigaccu ontladen? Als de
voertuigaccu ontladen is, zal het
Smart-sleutelsysteem niet werken.
Laat de voertuigaccu opladen of ver-
vangen. (Zie pagina 7-25.)
Als het Smart-sleutelsysteem na controle
van de bovenstaande items nog steeds niet
werkt, laat dan een Yamaha dealer het
Smart-sleutelsysteem controleren.
OPMERKING
Zie Noodmodus op pagina 7-35 voor infor-
matie over het starten van de motor zonder
de Smart-sleutel.
UBL2D0D0.book Page 32 Monday, June 19, 2017 3:27 PM

Periodiek onderhoud en afstelling
7-33
7
DAU68020

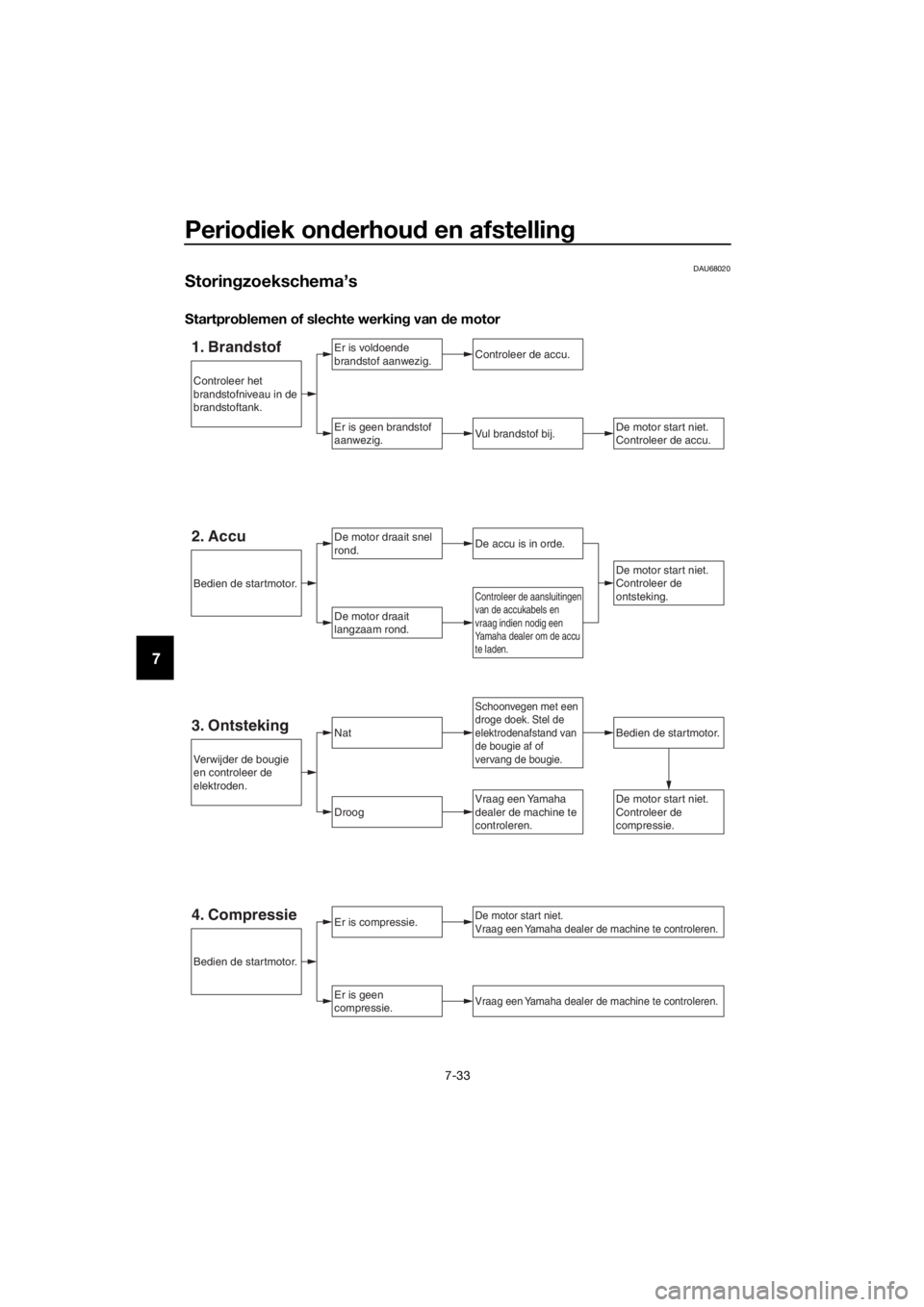

Storingzoekschema’s
Startproblemen of slechte werking van de motor
1. BrandstofEr is voldoende
brandstof aanwezig.
Er is geen brandstof
aanwezig.
Controleer de accu.
Vul brandstof bij.
De motor draait snel
rond.
De motor draait
langzaam rond.
De motor start niet.
Controleer de accu.
Schoonvegen met een
droge doek. Stel de
elektrodenafstand van
de bougie af of
vervang de bougie.
Controleer de aansluitingen
van de accukabels en
vraag indien nodig een
Yamaha dealer om de accu
te laden.
2. AccuDe accu is in orde.
De motor start niet.
Controleer de
ontsteking.
3. OntstekingNatBedien de startmotor.
Droog
Er is compressie.
Er is geen
compressie.
De motor start niet.
Vraag een Yamaha dealer de machine te controleren.
Vraag een Yamaha dealer de machine te controleren.
De motor start niet.
Controleer de
compressie.Vraag een Yamaha
dealer de machine te
controleren.
Verwijder de bougie
en controleer de
elektroden.
Bedien de startmotor.
Bedien de startmotor.
Controleer het
brandstofniveau in de
brandstoftank.
4. Compressie
UBL2D0D0.book Page 33 Monday, June 19, 2017 3:27 PM
