Wichtige Fahr- und Bedienungshinweise
6-6
6
GAUN1421
Parken
Zum Parken die Stromversorgung des
Fahrzeugs ausschalten und dann den
Smart Key ausschalten.
HINWEIS
Auch wenn das Fahrzeug an einem Ort
steht, der durch einen Zaun oder das Glas-
fenster eines Ladens abgetrennt ist, kön-
nen Fremde, wenn sich der Smart Key in-
nerhalb der Reichweite befindet, den Motor
starten und das Fahrzeug betreiben. Bitte
schalten Sie den Smart Key aus, wenn Sie
das Fahrzeug verlassen. (Siehe Seite 3-5.)
Falls der Seitenständer bei laufendem Mo-
tor heruntergeklappt wird, stoppt der Motor
und der Summer ertönt für ca. 1 Minute.
Zum Ausschalten des Summers entweder
das Fahrzeug ausschalten oder den Seiten-
ständer wieder hochklappen.
HINWEIS
Vor dem Verlassen des Fahrzeugs un-
bedingt das Zündschloss auf “OFF”
oder “ ” drehen. Anderenfalls kann
sich die Batterie entladen.
Der Seitenständer-Warnsummer kann
unterbunden werden. Bitte wenden
Sie sich dazu an eine Yamaha-Fach-
werkstatt.
WARNUNG
GWA10312
Motor und Auspuffanlage können
sehr heiß werden. Deshalb so par-
ken, dass Kinder oder Fußgänger
die heißen Teile nicht versehentlich
berühren und sich verbrennen kön-
nen.
Das Fahrzeug nicht auf abschüssi-
gem oder weichem Untergrund ab-
stellen, damit es nicht umfallen
kann. Sonst besteht durch austre-
tenden Kraftstoff erhöhte Brandge-
fahr.Nicht in der Nähe von Gras oder an-
deren leicht brennbaren Stoffen
parken, die in Brand geraten kön-
nen.
UBL2G0G0.book Page 6 Monday, June 12, 2017 1:03 PM

Regelmäßige Wartung und Einstellung
7-1
7
GAUS1824
Regelmäßige Inspektionen, Einstellungen
und Schmierung gewährleisten maximale
Fahrsicherheit und einen optimalen Zu-
stand Ihres Fahrzeugs. Der Fahrzeughal-
ter/Fahrer ist für die Sicherheit selbst ver-
antwortlich. Auf den folgenden Seiten
werden die wichtigsten Inspektionspunkte,
Einstellungen und Schmierstellen des Fahr-
zeugs angegeben und erläutert.
Die in den Wartungstabellen empfohlenen
Zeitabstände sollten lediglich als Richtwer-
te für den Normalbetrieb angesehen wer-
den. Je nach Wetterbedingungen, Gelän-
de, geographischem Einsatzort und
persönlicher Fahrweise müssen die War-
tungsintervalle möglicherweise verkürzt
werden.
WARNUNG
GWA10322
Ohne die richtige Wartung des Fahr-
zeugs oder durch falsch ausgeführte
Wartungsarbeiten erhöht sich die Gefahr
von Verletzungen, auch mit Todesfolge,
während der Wartung und der Benut-
zung des Fahrzeugs. Wenn Sie nicht mit
der Fahrzeugwartung vertraut sind, be-
auftragen Sie einen Yamaha-Händler mit
der Wartung.
WARNUNG
GWA15123
Schalten Sie, wenn keine anderslauten-
den Anweisungen angegeben sind, den
Motor zur Durchführung von Wartungs-
arbeiten aus.
Ein laufender Motor hat bewegliche
Teile, die Körperteile oder Kleidung
erfassen und mitreißen können
oder elektrische Teile, die Strom-
schläge oder Brand verursachen
können.
Ein während Wartungsarbeiten lau-
fender Motor kann Augenverletzun-
gen, Verbrennungen, Feuer oder Kohlenmonoxid-Vergiftungen ver-
ursachen – möglicherweise mit To-
desfolge. Weitere Informationen zu
Kohlenmonoxid siehe
Seite 1-3.
WARNUNG
GWA10331
Dieser Motorroller ist ausschließlich für
normalen Straßenbetrieb ausgelegt. Bei
übermäßig feuchtem oder staubigem
Einsatz muss der Luftfiltereinsatz des
Motorrollers öfter gereinigt oder ausge-
wechselt werden, um schnelles Ver-
schleißen des Motors zu vermeiden. Ihre
Yamaha-Fachwerkstatt berät Sie gerne
über die angemessenen Wartungsinter-
valle.
WARNUNG
GWA15461
Bremsscheiben, Bremssättel, Brems-
trommeln und Beläge können während
ihres Einsatzes sehr heiß werden. Las-
sen Sie, um mögliche Verbrennungen zu
vermeiden, die Komponenten der
Bremsanlage erst abkühlen, bevor Sie
sie berühren.
UBL2G0G0.book Page 1 Monday, June 12, 2017 1:03 PM

Regelmäßige Wartung und Einstellung
7-2
7
GAU17303
Das Abgaskontrollsystem sorgt nicht nur
für sauberere Luft, sondern ist auch uner-
lässlich für den ordnungsgemäßen Betrieb
des Motors und die Erzielung der maxima-
len Leistung. In den folgenden Wartungsta-
bellen sind die Servicearbeiten am Abgas-
kontrollsystem separat gruppiert. Diese
Servicearbeiten erfordern spezielle Daten,
Kenntnisse und Ausrüstung. Wartung, Aus-
tausch oder Reparatur von Abgaskontroll-
geräten und -systemen kann von jeder Re-
paraturwerkstatt oder von Fachleuten
vorgenommen werden, die die entspre-
chende Zulassung besitzen (falls zutref-
fend). Yamaha-Fachwerkstätten sind für
die Durchführung dieser speziellen Service-
arbeiten geschult und ausgerüstet.
GAU79250
Bordwerkzeug
Das Bordwerkzeug befindet sich an der
Unterseite der Sitzbank. (Siehe Seite 3-9.)
Die in diesem Handbuch enthaltenen Infor-
mationen zur Wartung und das Bordwerk-
zeug sollen Ihnen bei der Durchführung von
vorbeugenden Wartungsarbeiten und klei-
neren Reparaturen behilflich sein. Gewisse
Arbeiten und Einstellungen erfordern je-
doch zusätzliches Werkzeug wie z. B. einen
Drehmomentschlüssel.
HINWEIS
Falls das für die Wartung notwendige
Werkzeug nicht zur Verfügung steht und Ih-
nen die Erfahrung für bestimmte Wartungs-
arbeiten fehlt, lassen Sie die Wartungsar-
beiten von einer Yamaha-Fachwerkstatt
ausführen.
1. Bordwerkzeug
1
UBL2G0G0.book Page 2 Monday, June 12, 2017 1:03 PM

Regelmäßige Wartung und Einstellung
7-3
7
GAU71020
HINWEIS
Die Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basie-
rend auf den gefahrenen Kilometern bzw. für UK den gefahrenen Meilen, durch-
geführt wird.
Ab 30000 km (17500 mi) sind die Wartungsintervalle alle 6000 km (3500 mi) zu wie-
derholen.
Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere
Daten und technische Fähigkeiten und sollten daher von einer Yamaha-Fachwerkstatt
ausgeführt werden.
GAU71060
Tabelle für regelmäßige Wartung des Abgas-Kontrollsystems
NR. PRÜFPUNKT
1*Kraftstoffleitung• Kraftstoffschläuche auf Risse
oder Beschädigung kontrollie-
ren.
• Ersetzen, falls nötig.√√√√√
2*Zündkerze• Zustand kontrollieren.
• Elektrodenabstand einstellen
und reinigen.√√
•Ersetzen.√√
3*Ventilspiel• Kontrollieren und einstellen.√√√√
4*Kraftstoff-Einsprit-
zung• Leerlaufdrehzahl kontrollieren.√√√√√√
5*Auspuffanlage• Auf Leckage kontrollieren.
• Ggf. festziehen.
• Dichtung ersetzen, falls nötig.√√√√√X 1000 km KONTROLLE ODER
WARTUNGSARBEIT
X 1000 miKILOMETERSTAND
JAHRESKONTROLLE
1 6 12 18 24
0.63.5710.514
UBL2G0G0.book Page 3 Monday, June 12, 2017 1:03 PM

Regelmäßige Wartung und Einstellung
7-4
7
GAU71361
Allgemeine Wartungs- und Schmiertabelle
NR. PRÜFPUNKT
1*Diagnosesystem-
Kontrolle• Dynamische Überprüfung mit
Yamaha-Diagnosegerät durch-
führen.
• Die Fehlercodes kontrollieren.√√√√√√
2*Luftfiltereinsatz•Ersetzen.√√
3Luftfiltergehäuse-
Ablassschlauch• Reinigen.√√√√√
4*Luftfiltereinsatz
des Keilriemenge-
häuses• Reinigen.
• Ersetzen, falls nötig.√√√√√
5*Vo rderradbremse• Auf ordnungsgemäßen Betrieb,
Flüssigkeitsstand und auf Lecks
überprüfen.
• Scheibenbremsbeläge erneuern,
falls nötig.√√√√√√
6*Hinterradbremse• Auf ordnungsgemäßen Betrieb,
Flüssigkeitsstand und auf Lecks
überprüfen.
• Scheibenbremsbeläge erneuern,
falls nötig.√√√√√√
7*Bremsschläuche• Auf Risse oder Beschädigung
kontrollieren.√√√√√
• Ersetzen. Alle 4 Jahre
8*Bremsflüssigkeit• Wechseln. Alle 2 Jahre
9*Räder• Rundlauf prüfen und auf Be-
schädigung kontrollieren.
• Ersetzen, falls nötig.√√√√
10*Reifen• Profiltiefe prüfen und auf Be-
schädigung kontrollieren.
• Ersetzen, falls nötig.
• Luftdruck kontrollieren.
• Korrigieren, falls nötig.√√√√√
11*Radlager• Das Lager auf Lockerung oder
Beschädigung kontrollieren.√√√√X 1000 km KONTROLLE ODER
WARTUNGSARBEIT
X 1000 mi
KILOMETERSTAND
JAHRESKONTROLLE
16121824
0.63.5710.514
UBL2G0G0.book Page 4 Monday, June 12, 2017 1:03 PM

Regelmäßige Wartung und Einstellung
7-5
7
12*Lenkkopflager• Lagerbaugruppen auf festen
Sitz kontrollieren.√√√√
• Mäßig mit Lithiumseifenfett
schmieren.√
13*Fahrgestellhalte-
rungen• Sicherstellen, dass alle Muttern
und Schrauben richtig festgezo-
gen sind.√√√√√
14Handbremshebe-
lumlenkwelle (Vor-
derrad- und Hin-
terradbremse)• Mit Silikonfett schmieren.√√√√√
15Seitenständer,
Hauptständer• Funktion prüfen.
• Mit Lithiumseifenfett schmieren.√√√√√
16*Seitenständer-
schalter• Funktion kontrollieren und er-
neuern, falls nötig.√√√√√√
17*Te l e s k o pgabel• Funktion prüfen und auf Öllecks
kontrollieren.
• Ersetzen, falls nötig.√√√√
18*Federbeine• Funktion prüfen und auf Öllecks
kontrollieren.
• Ersetzen, falls nötig.√√√√
19 Motoröl• Wechseln (vor dem Ablassen
den Motor warmlaufen lassen).Nach dem ersten Intervall und
wenn die Ölwechsel-Intervall-
anzeige blinkt oder aufleuchtet
• Den Ölstand kontrollieren und
das Fahrzeug auf Öllecks prü-
fen.Alle 3000 km (1800 mi)
20 Ölfiltereinsatz•Ersetzen.√√√
21*Achsgetriebeöl
• Fahrzeug auf Öllecks kontrollie-
ren.√√√√√
• Wechseln.√√√
22*Kühlsystem• Den Kühlflüssigkeitsstand kont-
rollieren und das Fahrzeug auf
Kühlflüssigkeitslecks prüfen.√√√√√
• Wechseln. Alle 3 Jahre NR. PRÜFPUNKT
X 1000 km KONTROLLE ODER
WARTUNGSARBEIT
X 1000 miKILOMETERSTAND
JAHRESKONTROLLE
16121824
0.6 3.5 7 10.5 14
UBL2G0G0.book Page 5 Monday, June 12, 2017 1:03 PM

Regelmäßige Wartung und Einstellung
7-6
7
GAU72790
HINWEIS
Motor-Luftfilter und Riementriebgehäuse-Luftfilter
• Der Motor-Luftfilter dieses Modells besitzt ein ölbeschichtetes Einweg-Papierele-
ment, das nicht mit Druckluft gereinigt werden darf, um Beschädigungen zu ver-
meiden.
• Der Motor-Luftfiltereinsatz muss häufiger erneuert und der Luftfiltereinsatz des Rie-
mentriebgehäuses muss häufiger gewartet werden, wenn in sehr feuchter oder
staubiger Umgebung gefahren wird.
Wartung der hydraulischen Bremsanlage
• Nach dem Zerlegen der Hauptbremszylinder und Bremssättel immer die Brems-
flüssigkeit wechseln. Regelmäßig die Bremsflüssigkeitsstände prüfen und ggf. die
Vorratsbehälter auffüllen.
• Alle zwei Jahre die inneren Bauteile des Hauptbremszylinders und Bremssattels er-
neuern und die Bremsflüssigkeit wechseln.
• Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier
Jahre erneuern.
23*Keilriemen•Ersetzen.Wenn die Keilriemenwechsel-
Intervallanzeige blinkt oder auf-
leuchtet
24*Vo rderrad- und
Hinterrad-Brems-
lichtschalter• Funktion prüfen.√√√√√√
25*Sich bewegende
Te i l e u nd Seilzüge• Schmieren.√√√√√
26*Gasdrehgriffge-
häuse und Seilzug• Funktion und Spiel kontrollieren.
• Das Spiel des Gaszugs einstel-
len, falls nötig.
• Gasdrehgriffgehäuse und Seil-
zug schmieren.√√√√√
27*Lichter, Signale
und Schalter• Funktion prüfen.
• Scheinwerferlichtkegel einstel-
len.√√√√√√ NR. PRÜFPUNKT
X 1000 km KONTROLLE ODER
WARTUNGSARBEIT
X 1000 mi
KILOMETERSTAND
JAHRESKONTROLLE
16121824
0.63.5710.514
UBL2G0G0.book Page 6 Monday, June 12, 2017 1:03 PM

Regelmäßige Wartung und Einstellung
7-7
7
GAU18752

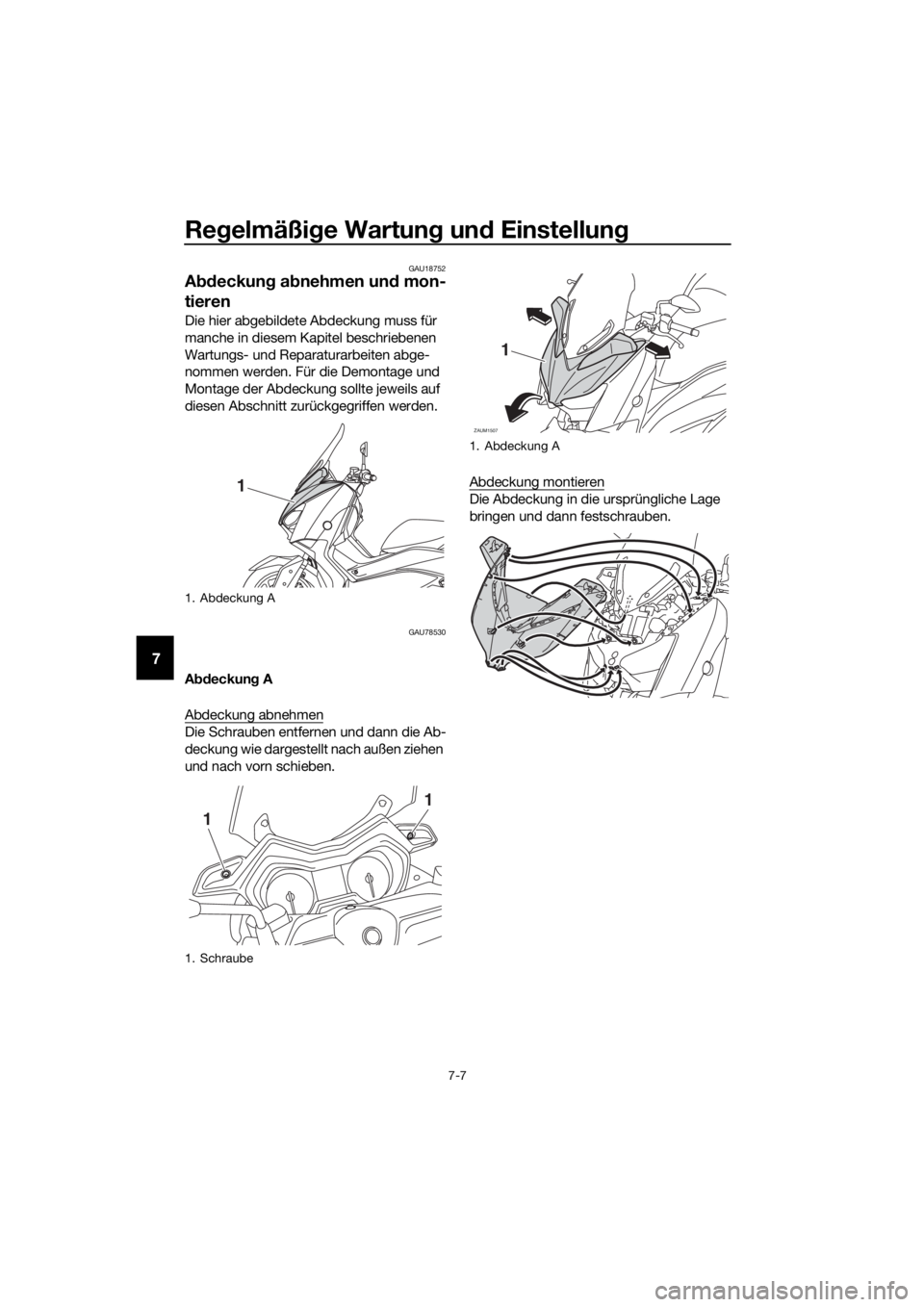

Abdeckung abnehmen und mon-
tieren
Die hier abgebildete Abdeckung muss für
manche in diesem Kapitel beschriebenen
Wartungs- und Reparaturarbeiten abge-
nommen werden. Für die Demontage und
Montage der Abdeckung sollte jeweils auf
diesen Abschnitt zurückgegriffen werden.
GAU78530
Abdeckung A
Abdeckung abnehmen
Die Schrauben entfernen und dann die Ab-
deckung wie dargestellt nach außen ziehen
und nach vorn schieben.Abdeckung montieren
Die Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.
1. Abdeckung A
1. Schraube
1
1
1
1. Abdeckung A
ZAUM1507
1
UBL2G0G0.book Page 7 Monday, June 12, 2017 1:03 PM
