Pflege und Lagerung des Motorrollers
8-4
8
Die Scheinwerfer-Streuscheiben kön-
nen beim Waschen, in regnerischem
Wetter oder bei feuchten Klimabedin-
gungen beschlagen. Durch kurzzeiti-
ges Einschalten der Scheinwerfer
kann die Feuchtigkeit von der Streu-
scheibe entfernt werden.GAU36564
Abstellen
Kurzzeitiges Abstellen
Der Roller sollte stets kühl und trocken un-
tergestellt und mit einer luftdurchlässigen
Plane abgedeckt werden, um ihn vor Staub
zu schützen. Achten Sie darauf, dass der
Motor und die Auspuffanlage kühl sind, be-
vor Sie den Motorroller abdecken.
ACHTUNG
GCA10821
Stellen Sie einen nassen Motorrol-
ler niemals in eine unbelüftete Ga-
rage oder decken ihn mit einer Pla-
ne ab, denn dann bleibt das Wasser
auf den Bauteilen stehen, und das
kann Rostbildung zur Folge haben.
Um Korrosion zu verhindern, feuch-
te Keller, Ställe (Anwesenheit von
Ammoniak) und Bereiche, in denen
starke Chemikalien gelagert wer-
den, vermeiden.
Stilllegung
Möchten Sie Ihren Motorroller mehrere Mo-
nate stilllegen, sollten folgende Schutzvor-
kehrungen getroffen werden:
1. Folgen Sie allen Anweisungen im Ab-
schnitt “Pflege” in diesem Kapitel.
2. Füllen Sie den Kraftstofftank und fü-
gen Sie einen stabilisierenden Zusatz
hinzu (falls erhältlich), um den Tank
vor Rostbefall zu schützen und eine
chemische Veränderung des Kraft-
stoffs zu verhindern.
3. Zum Schutz des Zylinders, der Kol-
benringe, etc. vor Korrosion die fol-
genden Schritte ausführen:
a. Den Zündkerzenstecker abziehen
und dann die Zündkerze heraus-
schrauben.
b. Etwa einen Teelöffel Motoröl
durch die Kerzenbohrung einfül-
len.
UBL2G0G0.book Page 4 Monday, June 12, 2017 1:03 PM

Pflege und Lagerung des Motorrollers
8-5
8
c. Den Zündkerzenstecker auf die
Zündkerzen aufstecken und dann
die Zündkerze auf den Zylinder-
kopf legen, sodass die Elektroden
Masseverbindung haben. (Damit
wird im nächsten Schritt die Fun-
kenbildung begrenzt.)
d. Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl be-
netzt.)
e. Den Zündkerzenstecker von der
Zündkerze abziehen, die Zündker-
ze einschrauben und den Zünd-
kerzenstecker wieder auf die
Zündkerze aufsetzen.
WARNUNG! Um Beschädigun-
gen und Verletzungen durch
Funken zu vermeiden, beim
Durchdrehen des Motors si-
cherstellen, dass die Zündker-
zenelektroden geerdet sind.

[GWA10952]
4. Sämtliche Seilzüge sowie alle Hebel-
und Ständer-Drehpunkte ölen.
5. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend
den Motorroller so aufbocken, dass
beide Räder über dem Boden schwe-
ben. Anderenfalls jeden Monat die Rä-
der etwas verdrehen, damit die Reifen
nicht ständig an derselben Stelle auf-
liegen und dadurch beschädigt wer-
den.
6. Den Schalldämpfer mit Plastiktüten so
abdecken, dass keine Feuchtigkeit
eindringen kann.
7. Die Batterie ausbauen und vollständig
aufladen. Die Batterie an einem küh-
len, trockenen Ort lagern und einmal
pro Monat aufladen. Die Batterie nicht
an einem übermäßig kalten oder war-
men Ort [unter 0 °C (30 °F) oder über
30 °C (90 °F)] lagern. Nähere Angaben
zum Lagern der Batterie siehe Seite
7-25.
HINWEIS
Anfallende Reparaturen vor der Stilllegung
ausführen.
UBL2G0G0.book Page 5 Monday, June 12, 2017 1:03 PM

Technische Daten
9-1
9
Abmessungen:
Gesamtlänge:
2185 mm (86.0 in)
Gesamtbreite:
775 mm (30.5 in)
Gesamthöhe:
1415/1465 mm (55.7/57.7 in)
Sitzhöhe:
795 mm (31.3 in)
Radstand:
1526 mm (60.1 in)
Bodenfreiheit:
130 mm (5.12 in)
Mindest-Wendekreis:
2.5 m (8.20 ft)
Gewicht:
Gewicht (fahrfertig):
175 kg (386 lb)
Motor:
Verbrennungstakt:
4-Takt
Kühlsystem:
Flüssigkeitsgekühlt
Ventiltrieb:
SOHC
Anzahl der Zylinder:
Einzylinder
Hubraum:
124 cm3
Bohrung × Hub:
52.0 × 58.6 mm (2.05 × 2.31 in)
Verdichtungsverhältnis:
11.2 : 1
Startsystem:
Elektrostarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:
Empfohlene Marke:
YAMALUBE
SAE-Viskositätsklassen:
10W-40
Empfohlene Motorölqualität:
API-Service SG oder höher,
JASO-Standard MA
Motoröl-Füllmenge:
Ohne Wechsel des Ölfiltereinsatzes:
1.40 L (1.48 US qt, 1.23 Imp.qt)
Mit Ölfilterausbau:
1.50 L (1.59 US qt, 1.32 Imp.qt)
Achsgetriebeöl:
Sorte:
YAMALUBE 10W-40 oder SAE 10W-30
Sorte SE-Motoröl
Füllmenge:
0.21 L (0.22 US qt, 0.18 Imp.qt)
Füllmenge:
Kühlflüssigkeits-Ausgleichsbehälters (bis zur
Maximalstand-Markierung):
0.18 L (0.19 US qt, 0.16 Imp.qt)
Kühlers (einschließlich aller Kanäle):
0.85 L (0.90 US qt, 0.75 Imp.qt)
Luftfilter:
Luftfiltereinsatz:
Ölbeschichteter Papiereinsatz
Kraftstoff:
Empfohlener Kraftstoff:
Bleifreies Superbenzin (Gasohol [E10]
zulässig)
Tankvolumen (Gesamtinhalt):
13 L (3.4 US gal, 2.9 Imp.gal)
Davon Reserve:
2.4 L (0.63 US gal, 0.53 Imp.gal)
Kraftstoff-Einspritzung:
Drosselklappengehäuse:
Kennzeichnung:
2DS1 01
Zündkerze(n):
Hersteller/Modell:
NGK/CR9E
Zündkerzen-Elektrodenabstand:
0.7–0.8 mm (0.028–0.031 in)
Kupplung:
Kupplungsbauart:
Trocken, Fliehkraft, Belag
Antriebsstrang:
Primäruntersetzungsverhältnis:
1.000
Achsantrieb:
Zahnrad
Sekundäruntersetzungsverhältnis:
9.912 (41/14 x 44/13)
Getriebeart:
Keilriemen-Automatik
Getriebebetätigung:
Fliehkraft-Automatik
Fahrgestell:
Rahmenbauart:
Unterzugrahmen
UBL2G0G0.book Page 1 Monday, June 12, 2017 1:03 PM

Technische Daten
9-2
9
Lenkkopfwinkel:26.5 Grad
Nachlauf: 95 mm (3.7 in)
Vorderreifen:
Ausführung:Schlauchlos-Reifen
Dimension: 120/70-15 M/C 56S
Hersteller/Typ:
MICHELIN/CITY GRIP
Hinterreifen:
Ausführung:Schlauchlos-Reifen
Dimension: 140/70-14 M/C 68S
Hersteller/Typ:
MICHELIN/CITY GRIP
Zuladung:
Max. Gesamtzuladung:184 kg (406 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)
Reifenluftdruck (bei kaltem Reifen):
1 Person:Vorn:190 kPa (1.90 kgf/cm², 28 psi)
Hinten: 220 kPa (2.20 kgf/cm², 32 psi)
2 Personen:
Vorn:210 kPa (2.10 kgf/cm², 30 psi)
Hinten:
250 kPa (2.50 kgf/cm², 36 psi)
Vorderrad:
Rad-Bauart:Gussrad
Felgengröße:
15 x MT3.50
Hinterrad:
Rad-Bauart:Gussrad
Felgengröße:
14 x MT3.75
Vorderradbremse:
Bauart:Hydraulisch betätigte Einscheibenbremse
Empfohlene Flüssigkeit:
DOT 4
Hinterradbremse:
Bauart:Hydraulisch betätigte Einscheibenbremse
Empfohlene Flüssigkeit:
DOT 4
Vorderrad-Federung:
Bauart:Teleskopgabel
Feder:
Spiralfeder
Stoßdämpfer: Hydraulischer Dämpfer
Federweg: 110 mm (4.3 in)
Hinterrad-Federung:
Bauart:
selbsttragende Schwinge
Feder: Spiralfeder
Stoßdämpfer: Hydraulischer Dämpfer
Federweg:
75 mm (3.0 in)
Elektrische Anlage:
Bordnetzspannung:12 V
Zündsystem:
TCI
Lichtmaschine: Drehstromgenerator mit
Permanentmagnet
Batterie:
Typ:GTZ8V
Spannung, Kapazität:
12 V, 7.0 Ah (10 HR)
Lampenleistung:
Scheinwerfer:LED
Bremslicht/Rücklicht:
LED
Blinklicht vorn: 10.0 W × 2
Blinklicht hinten: 10.0 W × 2
Standlicht vorn:
LED
Kennzeichenbeleuchtung: 5.0 W × 1
UBL2G1G0.book Page 2 Friday, June 1, 2018 5:40 PM

Technische Daten
9-3
9
Instrumentenbeleuchtung:
LED
Fernlicht-Kontrollleuchte:
LED
Blinker-Kontrollleuchte:
LED
Motorstörungs-Warnleuchte:
LED
ABS-Warnleuchte:
LED
Kontrollleuchte des Smart-Key-Systems:
LED
Kontrollleuchte für das
Traktionskontrollsystem:
LED
Sicherung:
Hauptsicherung:
20.0 A
Hauptsicherung 2:
7.5 A
Anschlusssicherung 1:
2.0 A
Signalanlagensicherung:
10.0 A
Signalanlagensicherung 2:
7.5 A
Kühlerlüftermotor-Sicherung:
7.5 A
Blinklicht- und Warnblinklichtsicherung:
7.5 A
Sicherung des ABS-Kontrolleinheit:
7.5 A
Sicherung des ABS-Motors:
30.0 A
ABS-Magnetventilsicherung:
15.0 A
Antwortsicherung:
2.0 A
Zusatzsicherung:
7.5 A
UBL2G0G0.book Page 3 Monday, June 12, 2017 1:03 PM

Kundeninformation
10-1
10
GAU53562
Identifizierungsnummern
Übertragen Sie die Fahrzeug-Identifizie-
rungsnummer, die Motor-Seriennummer
sowie die Daten der Modellcode-Plakette
in die dafür vorgesehenen Felder. Diese
Identifizierungsnummern benötigen Sie für
die Registrierung des Fahrzeugs bei der
Zulassungsbehörde sowie für die Bestel-
lung von Ersatzteilen bei Yamaha-Händ-
lern.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MOTOR-SERIENNUMMER:
MODELLCODE-PLAKETTE:
GAU26411Fahrzeug-IdentifizierungsnummerDie Fahrzeug-Identifizierungsnummer ist in
den Rahmen eingeschlagen.
HINWEIS
Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Fahrzeugs, und
wird von der Zulassungsbehörde regist-
riert.
GAU26442Motor-Seriennummer
Die Motor-Seriennummer ist im Kurbelge-
häuse eingeschlagen.
GAU26501Modellcode-Plakette
Die Modellcode-Plakette ist an der Innen-
seite des hinteren Ablagefachs angebracht.
(Siehe Seite 4-21.) Übertragen Sie Informa-
tionen auf dieser Plakette in die vorgesehe-
nen Felder. Diese Informationen benötigen
Sie zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.

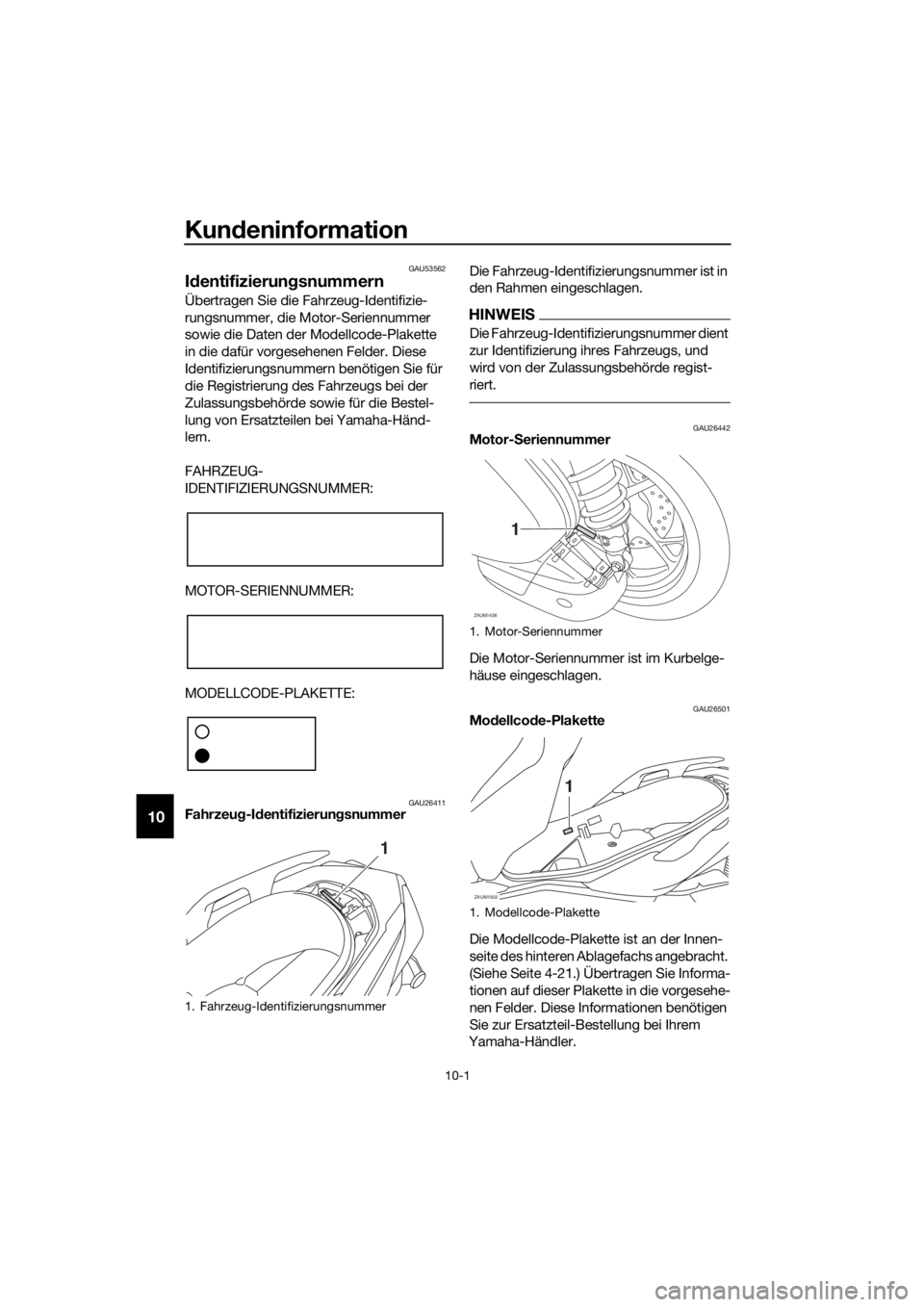

1. Fahrzeug-Identifizierungsnummer
1
1. Motor-Seriennummer
1. Modellcode-Plakette
1
ZAUM1436
ZAUM1502
1
UBL2G0G0.book Page 1 Monday, June 12, 2017 1:03 PM

Kundeninformation
10-2
10
GAUM3881
Diagnose-Steckverbinder
Die Diagnose-Steckverbinder für ABS und
Kraftstoffeinspritzung sind wie dargestellt
angeordnet.
GAU85300Fahrzeugdaten-Aufzeichnung
Das ECU dieses Modells speichert be-
stimmte Fahrzeugdaten, die bei der Diag-
nose von Störungen hilfreich sind und For-
schungs-, Statistikauswertungs- sowie
Entwicklungszwecken dienen.
Auch wenn die Sensoren und aufgezeich-
neten Daten sich je nach Modell unter-
scheiden, sind die Hauptdatenpunkte die
folgenden: Fahrzeugstatus und Motorleistungs-
daten
 Kraftstoffeinspritzungs- und emissi-
onsbezogene Daten
Diese Daten werden nur hochgeladen,
wenn ein spezielles Yamaha-Diagnosege-
rät am Fahrzeug angebracht ist, beispiels-
weise bei der Durchführung von Wartungen
oder Servicemaßnahmen.
Die hochgeladenen Fahrzeugdaten werden
entsprechend der folgenden Datenschutz-
richtlinie behandelt.
Datenschutzrichtlinie Yamaha gibt diese
Daten mit Ausnahme
der folgenden Fälle nicht weiter. Darüber
hinaus kann Yamaha einem Auftragnehmer
Fahrzeugdaten zur Verfügung stellen, um
Dienstleistungen im Zusammenhang mit
der Verarbeitung von Fahrzeugdaten aus-
zulagern. Auch in diesem Fall wird Yamaha
vom Auftragnehmer verlangen, die von uns
zur Verfügung gestellten Fahrzeugdaten
ordnungsgemäß handzuhaben und
Yamaha wird die Daten entsprechend ver-
walten.  Mit dem Einverständnis des Fahrzeu-
geigentümers
 Im Falle von gesetzlicher Verpflich-
tung
 Im Falle von Rechtsstreitigkeiten von
Yamaha
 Wenn die Daten nicht in Bezug zu ei-
nem bestimmten Fahrzeug oder Ei-
gentümer stehen

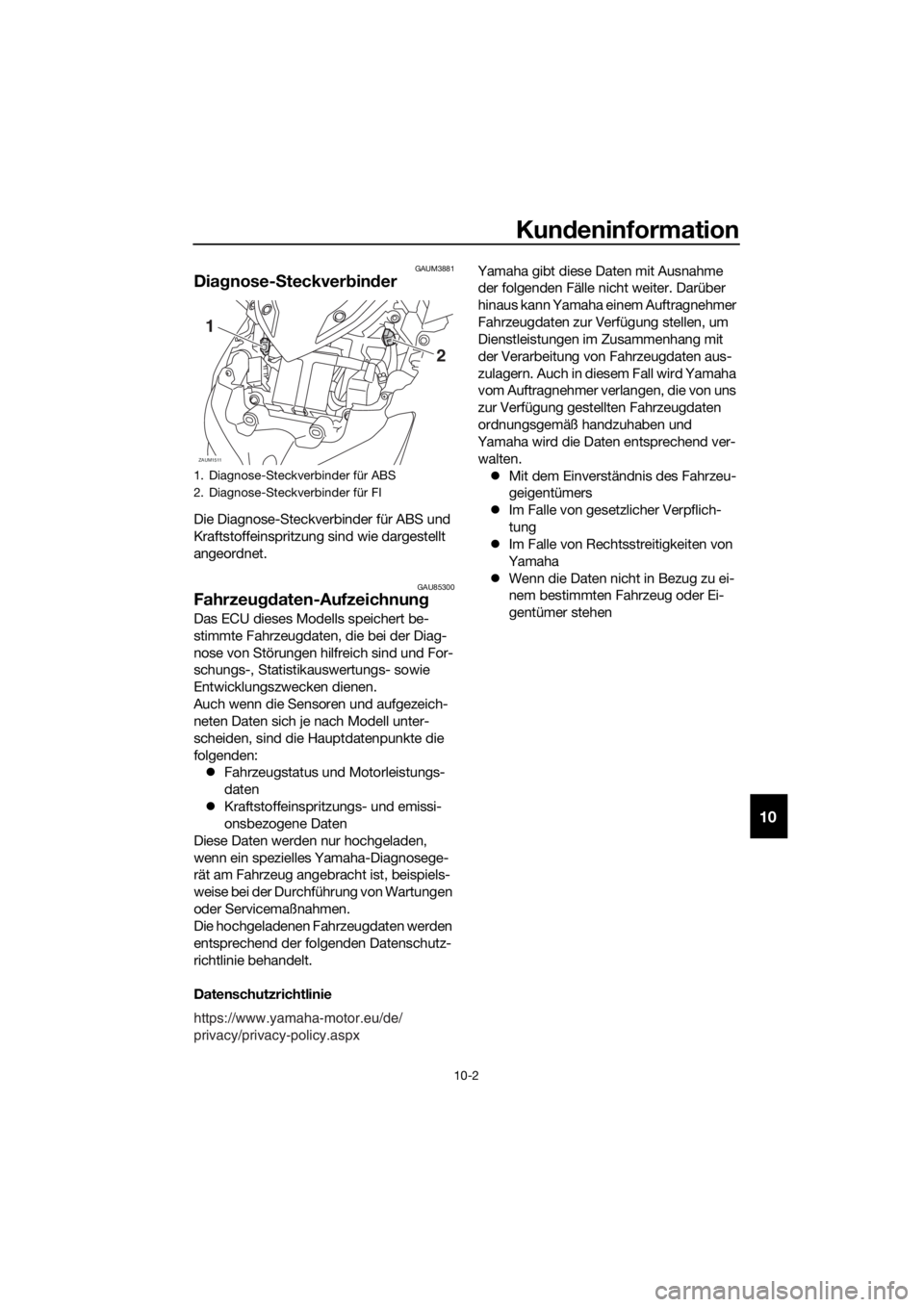

1. Diagnose-Steckverbinder für ABS
2. Diagnose-Steckverbinder für FI
ZAUM1511
2
1
https://www.yamaha-motor.eu/de/
privacy/privacy-policy.aspx
UBL2G1G0.book Page 2 Friday, June 1, 2018 5:41 PM

11-1
11
Index
A
Abblend-/Lichthupenschalter ............... 4-12
Abdeckung, abnehmen und
montieren.............................................. 7-7
Ablagefächer ......................................... 4-21
ABS ....................................................... 4-14
Abstellen ................................................. 8-4
ABS-Warnleuchte ................................... 4-1
Achsgetriebeöl ...................................... 7-11
Anfahren ................................................. 6-3
Anzeigeleuchten und Warnleuchten ....... 4-1
B
Batterie ................................................. 7-25
Beschleunigen und Verlangsamen ......... 6-3
Blinker-Kontrollleuchten ......................... 4-1
Blinkerschalter ...................................... 4-12
Bordwerkzeug......................................... 7-2
Bowdenzüge, prüfen und schmieren .... 7-22
Bremsen.................................................. 6-4
Bremsflüssigkeitsstand, prüfen ............ 7-20
Bremsflüssigkeit, wechseln .................. 7-21
Bremshebel, schmieren ........................ 7-23
Bremslicht/Rücklicht............................. 7-29
D
Datenaufzeichnung, Fahrzeug .............. 10-2
Diagnose-Steckverbinder ..................... 10-2
Drehzahlmesser ...................................... 4-3
E
Einfahrvorschriften .................................. 6-5
F
Fahrzeug-Identifizierungsnummer ........ 10-1
Federbeine, einstellen ........................... 4-26
Fehlersuchdiagramme .......................... 7-33
Fehlersuche .......................................... 7-31
Fernlicht-Kontrollleuchte ........................ 4-1
Filtereinsätze von Luftfilter und
Riementriebgehäuse-Luftfilter ............ 7-14
G
Gasdrehgriff und Gaszug,
kontrollieren und schmieren ............... 7-22
Geschwindigkeitsmesser ........................ 4-2
H
Handbremshebel, Hinterradbremse ..... 4-14
Handbremshebel, Vorderradbremse .... 4-13
Haupt- und Seitenständer, prüfen und
schmieren ........................................... 7-23
Hupenschalter....................................... 4-12
I
Identifizierungsnummern ...................... 10-1
K
Katalysatoren ....................................... 4-20
Keilriemen, kontrollieren ....................... 7-21
Kennzeichenleuchten-Lampe,
auswechseln ...................................... 7-31
Kontrollleuchte des
Smart-Key-Systems ............................. 4-2
Kontrollleuchte für das
Traktionskontrollsystem ....................... 4-2
Kraftstoff............................................... 4-18
Kraftstofftank-Überlaufschlauch .......... 4-20
Kraftstoff, Tipps zum Sparen ................. 6-5
Kühlflüssigkeit ...................................... 7-12
L
Lage der Teile ......................................... 2-1
Lenkerarmaturen .................................. 4-12
Lenkerposition, einstellen..................... 4-25
Lenkung, prüfen ................................... 7-24
M
Modellcode-Plakette ............................ 10-1
Motoröl ................................................... 7-9
Motor-Seriennummer ........................... 10-1
Motor starten .......................................... 6-2
Motorstörungs-Warnleuchte .................. 4-1
Multifunktionsanzeige............................. 4-3
N
Nebenverbraucheranschluss................ 4-30
Notfall-Modus....................................... 7-35
P
Parken .................................................... 6-6
Pflege ..................................................... 8-1
R
Räder .................................................... 7-18
Radlager, prüfen ................................... 7-25
Reifen ................................................... 7-16
S
Schalter TRIP/INFO .............................. 4-13
Scheibenbremsbeläge des
Vorder- und Hinterrads, prüfen .......... 7-19
Scheinwerfer ........................................ 7-28
Schlüssel, Handhabung von Smart
Key und mechanischen Schlüsseln ..... 3-3
Seitenständer ....................................... 4-27
Sicherheitsinformationen........................ 1-1
Sicherungen, wechseln ........................ 7-27
Smart Key ............................................... 3-5
Smart-Key-Batterie, ersetzen ................. 3-6
Smart-Key-System ................................. 3-1
Smart-Key-System, Fehlersuche ......... 7-31
Smart-Key-System, Reichweite ............. 3-2
UBL2G0G0.book Page 1 Monday, June 12, 2017 1:03 PM
