2018 YAMAHA VXR Betriebsanleitungen (in German)

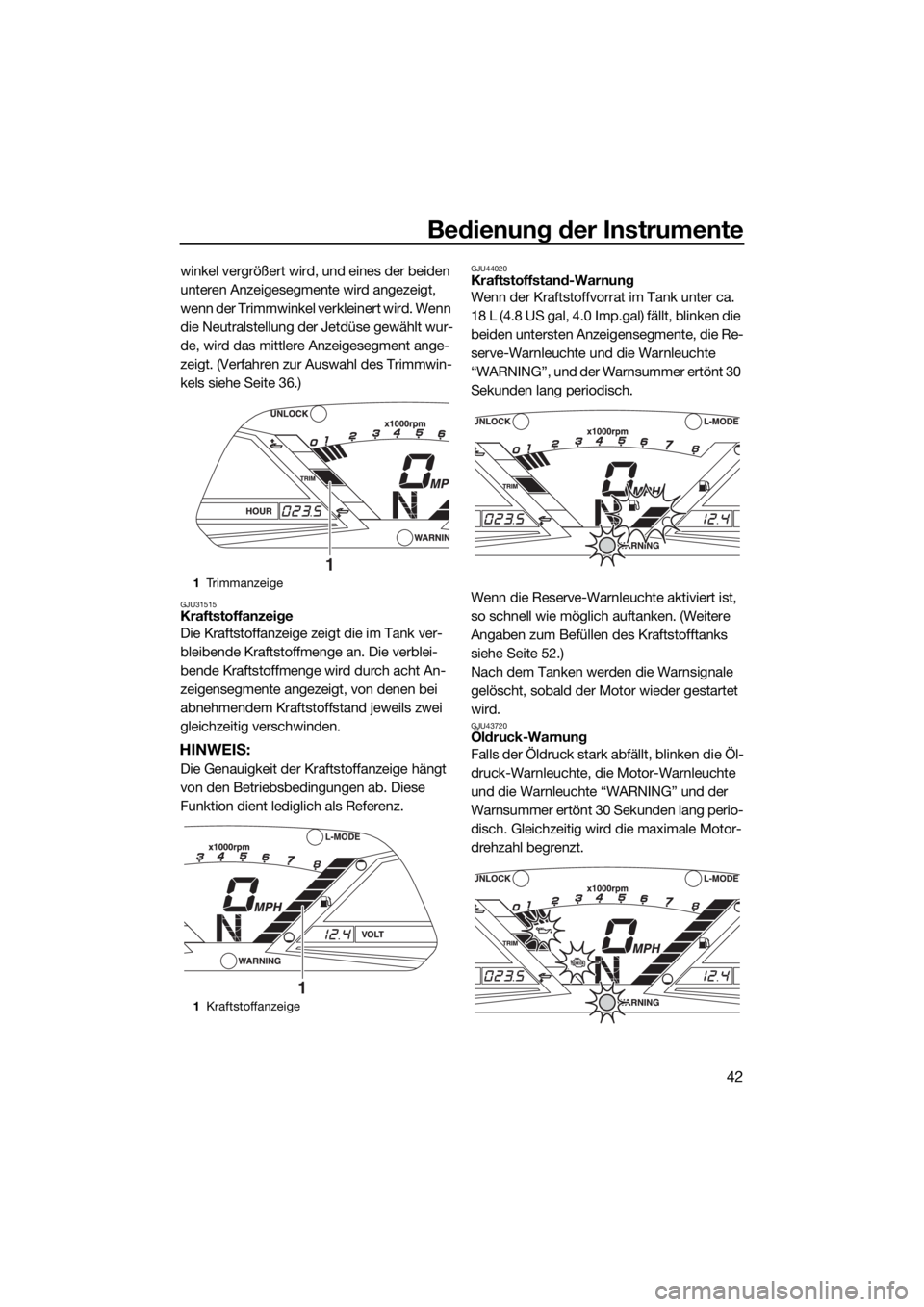

Bedienung der Instrumente
42
winkel vergrößert wird, und eines der beiden
unteren Anzeigesegmente wird angezeigt,
wenn der Trimmwinkel verkleinert wird. Wenn
die Neutralstellung der Jetdüse gewählt wur-
de, wird das mittlere Anzeigesegment ange-
zeigt. (Verfahren zur Auswahl des Trimmwin-
kels siehe Seite 36.)
GJU31515Kraftstoffanzeige
Die Kraftstoffanzeige zeigt die im Tank ver-
bleibende Kraftstoffmenge an. Die verblei-
bende Kraftstoffmenge wird durch acht An-
zeigensegmente angezeigt, von denen bei
abnehmendem Kraftstoffstand jeweils zwei
gleichzeitig verschwinden.
HINWEIS:
Die Genauigkeit der Kraftstoffanzeige hängt
von den Betriebsbedingungen ab. Diese
Funktion dient lediglich als Referenz.
GJU44020Kraftstoffstand-Warnung
Wenn der Kraftstoffvorrat im Tank unter ca.
18 L (4.8 US gal, 4.0 Imp.gal) fällt, blinken die
beiden untersten Anzeigensegmente, die Re-
serve-Warnleuchte und die Warnleuchte
“WARNING”, und der Warnsummer ertönt 30
Sekunden lang periodisch.
Wenn die Reserve-Warnleuchte aktiviert ist,
so schnell wie möglich auftanken. (Weitere
Angaben zum Befüllen des Kraftstofftanks
siehe Seite 52.)
Nach dem Tanken werden die Warnsignale
gelöscht, sobald der Motor wieder gestartet
wird.
GJU43720Öldruck-Warnung
Falls der Öldruck stark abfällt, blinken die Öl-
druck-Warnleuchte, die Motor-Warnleuchte
und die Warnleuchte “WARNING” und der
Warnsummer ertönt 30 Sekunden lang perio-
disch. Gleichzeitig wird die maximale Motor-
drehzahl begrenzt.
1Tr i m m a n z e i g e
1Kraftstoffanzeige
1
1
UF2W74G0.book Page 42 Tuesday, June 27, 2017 3:44 PM

Bedienung der Instrumente
43

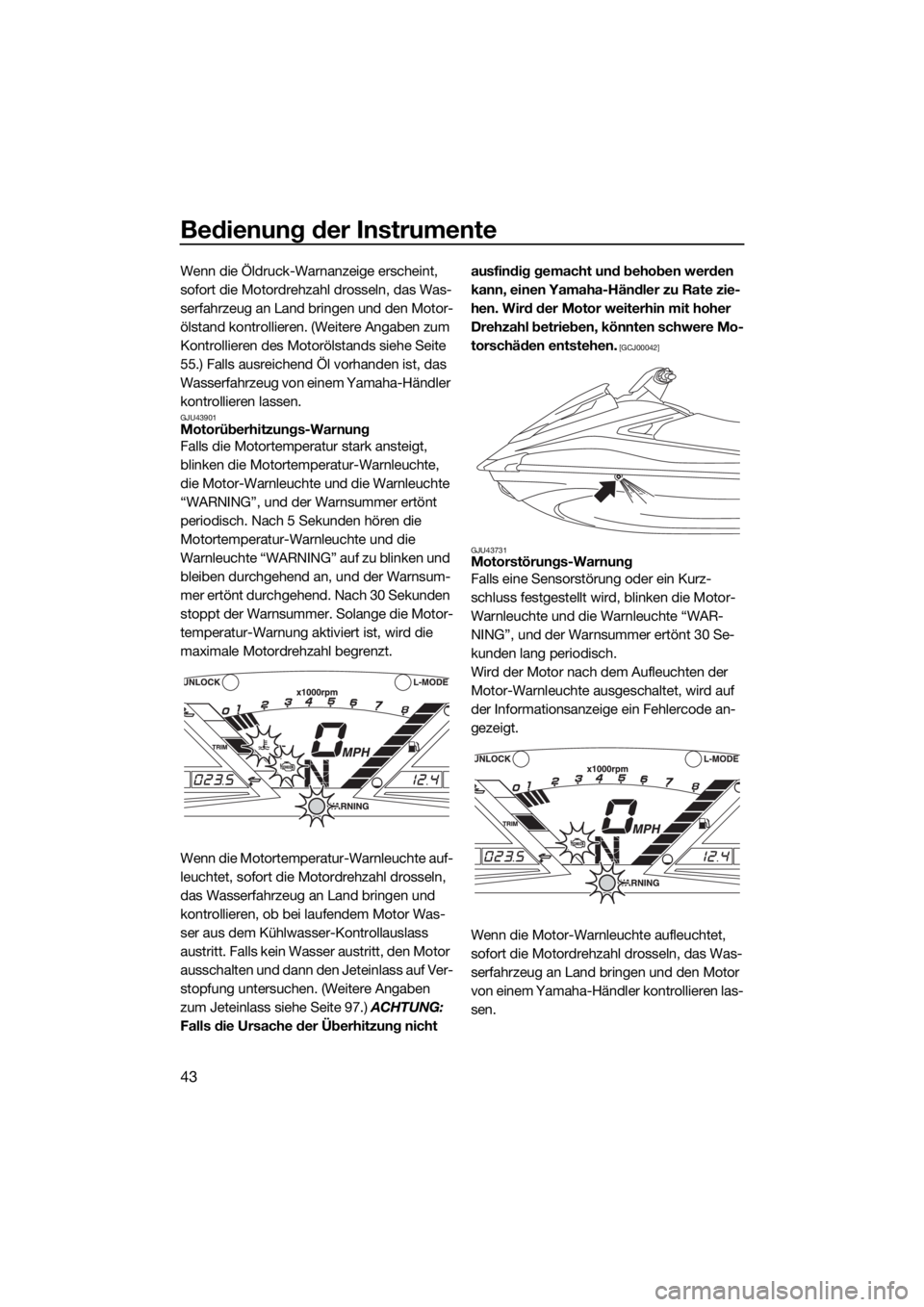

Wenn die Öldruck-Warnanzeige erscheint,
sofort die Motordrehzahl drosseln, das Was-
serfahrzeug an Land bringen und den Motor-
ölstand kontrollieren. (Weitere Angaben zum
Kontrollieren des Motorölstands siehe Seite
55.) Falls ausreichend Öl vorhanden ist, das
Wasserfahrzeug von einem Yamaha-Händler
kontrollieren lassen.
GJU43901Motorüberhitzungs-Warnung
Falls die Motortemperatur stark ansteigt,
blinken die Motortemperatur-Warnleuchte,
die Motor-Warnleuchte und die Warnleuchte
“WARNING”, und der Warnsummer ertönt
periodisch. Nach 5 Sekunden hören die
Motortemperatur-Warnleuchte und die
Warnleuchte “WARNING” auf zu blinken und
bleiben durchgehend an, und der Warnsum-
mer ertönt durchgehend. Nach 30 Sekunden
stoppt der Warnsummer. Solange die Motor-
temperatur-Warnung aktiviert ist, wird die
maximale Motordrehzahl begrenzt.
Wenn die Motortemperatur-Warnleuchte auf-
leuchtet, sofort die Motordrehzahl drosseln,
das Wasserfahrzeug an Land bringen und
kontrollieren, ob bei laufendem Motor Was-
ser aus dem Kühlwasser-Kontrollauslass
austritt. Falls kein Wasser austritt, den Motor
ausschalten und dann den Jeteinlass auf Ver-
stopfung untersuchen. (Weitere Angaben
zum Jeteinlass siehe Seite 97.) ACHTUNG:
Falls die Ursache der Überhitzung nicht ausfindig gemacht und behoben werden
kann, einen Yamaha-Händler zu Rate zie-
hen. Wird der Motor weiterhin mit hoher
Drehzahl betrieben, könnten schwere Mo-
torschäden entstehen.
[GCJ00042]
GJU43731
Motorstörungs-Warnung
Falls eine Sensorstörung oder ein Kurz-
schluss festgestellt wird, blinken die Motor-
Warnleuchte und die Warnleuchte “WAR-
NING”, und der Warnsummer ertönt 30 Se-
kunden lang periodisch.
Wird der Motor nach dem Aufleuchten der
Motor-Warnleuchte ausgeschaltet, wird auf
der Informationsanzeige ein Fehlercode an-
gezeigt.
Wenn die Motor-Warnleuchte aufleuchtet,
sofort die Motordrehzahl drosseln, das Was-
serfahrzeug an Land bringen und den Motor
von einem Yamaha-Händler kontrollieren las-
sen.
UF2W74G0.book Page 43 Tuesday, June 27, 2017 3:44 PM

Bedienung der Instrumente
44

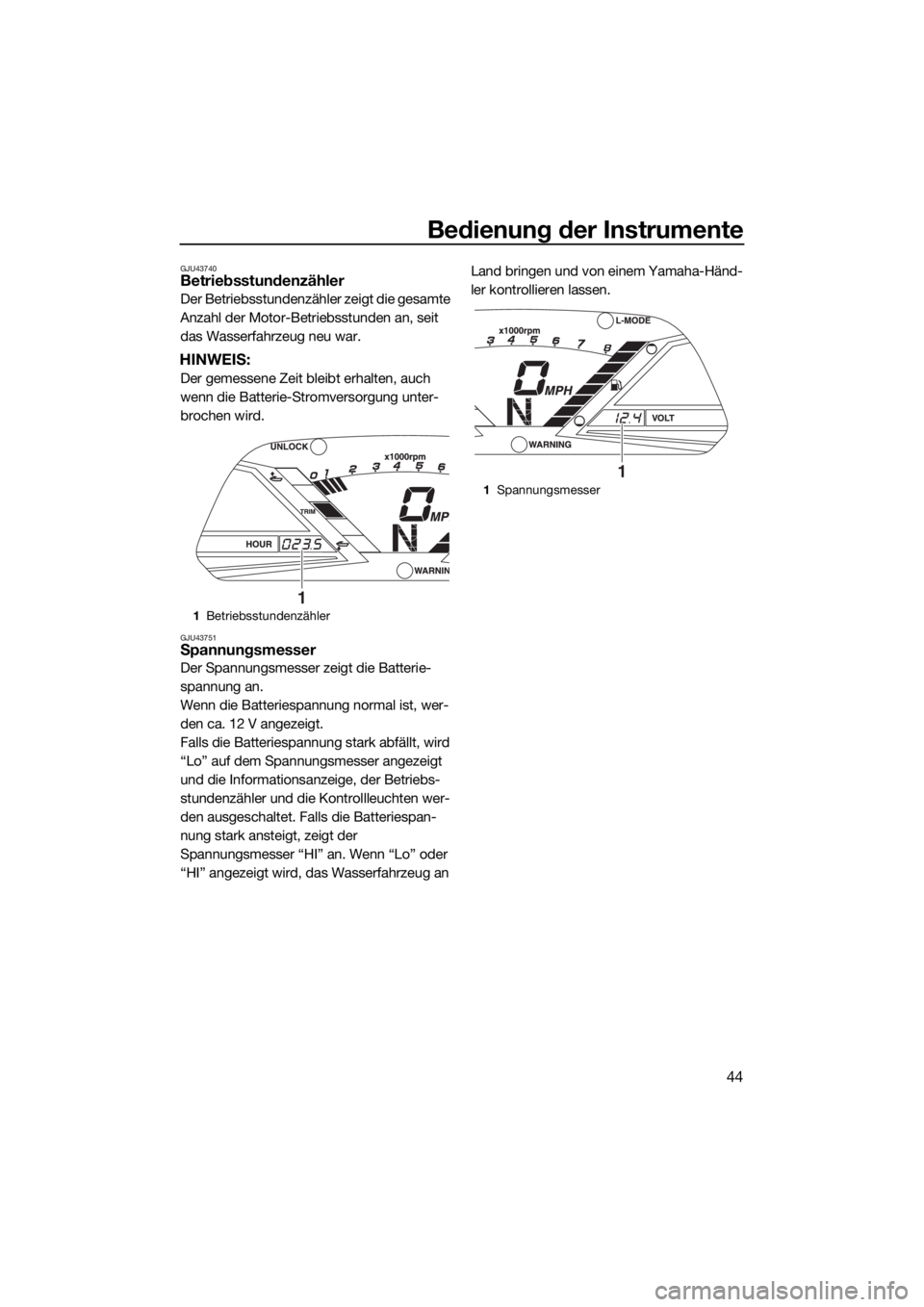

GJU43740Betriebsstundenzähler
Der Betriebsstundenzähler zeigt die gesamte
Anzahl der Motor-Betriebsstunden an, seit
das Wasserfahrzeug neu war.
HINWEIS:
Der gemessene Zeit bleibt erhalten, auch
wenn die Batterie-Stromversorgung unter-
brochen wird.
GJU43751Spannungsmesser
Der Spannungsmesser zeigt die Batterie-
spannung an.
Wenn die Batteriespannung normal ist, wer-
den ca. 12 V angezeigt.
Falls die Batteriespannung stark abfällt, wird
“Lo” auf dem Spannungsmesser angezeigt
und die Informationsanzeige, der Betriebs-
stundenzähler und die Kontrollleuchten wer-
den ausgeschaltet. Falls die Batteriespan-
nung stark ansteigt, zeigt der
Spannungsmesser “HI” an. Wenn “Lo” oder
“HI” angezeigt wird, das Wasserfahrzeug an Land bringen und von einem Yamaha-Händ-
ler kontrollieren lassen.
1Betriebsstundenzähler
1
1Spannungsmesser
1
UF2W74G0.book Page 44 Tuesday, June 27, 2017 3:44 PM

Bedienung der Ausrüstung
45
GJU40334
AusrüstungGJU42203Sitze
Der vordere und der hintere Sitz sind demon-
tierbar.
Die Sitze demontieren, um Zugang zum Mo-
torraum und zum abnehmbaren wasserdich-
ten Ablagefach zu erhalten.

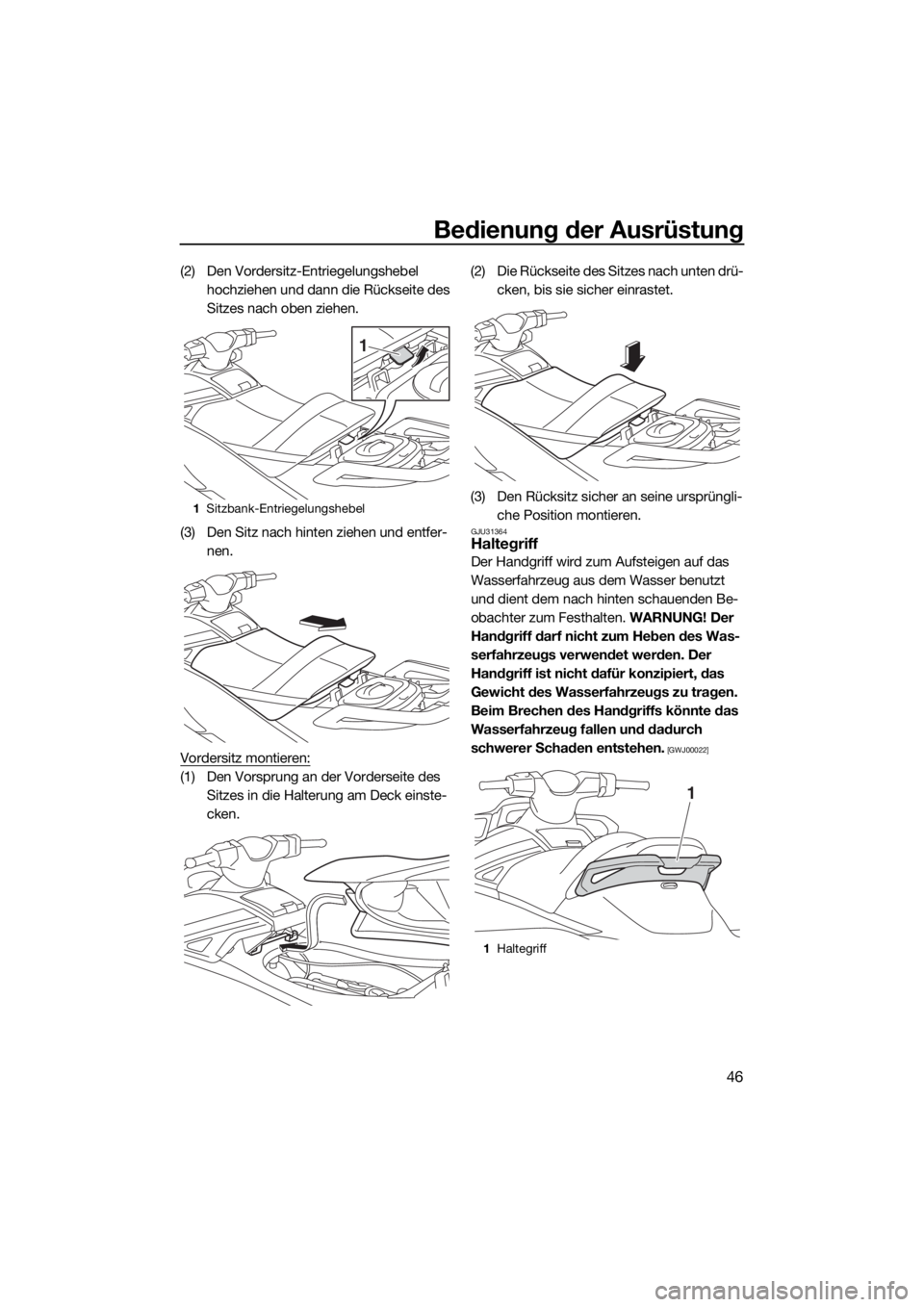

Rücksitz demontieren:
(1) Den Rücksitz-Entriegelungshebel hoch-
ziehen und dann die Rückseite des Sit-
zes nach oben ziehen.
(2) Den Sitz nach hinten ziehen und entfer-
nen.Rücksitz montieren:
(1) Die Vorsprünge an der Vorderseite des
Sitzes in die Halterungen am Deck ein-
stecken.
(2) Die Rückseite des Sitzes nach unten drü-
cken, bis sie sicher einrastet.
Vordersitz demontieren:
(1) Den Rücksitz demontieren.
1Sitzbank-Entriegelungshebel
1
UF2W74G0.book Page 45 Tuesday, June 27, 2017 3:44 PM

Bedienung der Ausrüstung
46
(2) Den Vordersitz-Entriegelungshebel
hochziehen und dann die Rückseite des
Sitzes nach oben ziehen.
(3) Den Sitz nach hinten ziehen und entfer-
nen.
Vordersitz montieren:
(1) Den Vorsprung an der Vorderseite des
Sitzes in die Halterung am Deck einste-
cken.(2) Die Rückseite des Sitzes nach unten drü-
cken, bis sie sicher einrastet.
(3) Den Rücksitz sicher an seine ursprüngli-
che Position montieren.
GJU31364Haltegriff
Der Handgriff wird zum Aufsteigen auf das
Wasserfahrzeug aus dem Wasser benutzt
und dient dem nach hinten schauenden Be-
obachter zum Festhalten. WARNUNG! Der
Handgriff darf nicht zum Heben des Was-
serfahrzeugs verwendet werden. Der
Handgriff ist nicht dafür konzipiert, das
Gewicht des Wasserfahrzeugs zu tragen.
Beim Brechen des Handgriffs könnte das
Wasserfahrzeug fallen und dadurch
schwerer Schaden entstehen.
[GWJ00022]
1Sitzbank-Entriegelungshebel
1
1Haltegriff
1
UF2W74G0.book Page 46 Tuesday, June 27, 2017 3:44 PM

Bedienung der Ausrüstung
47

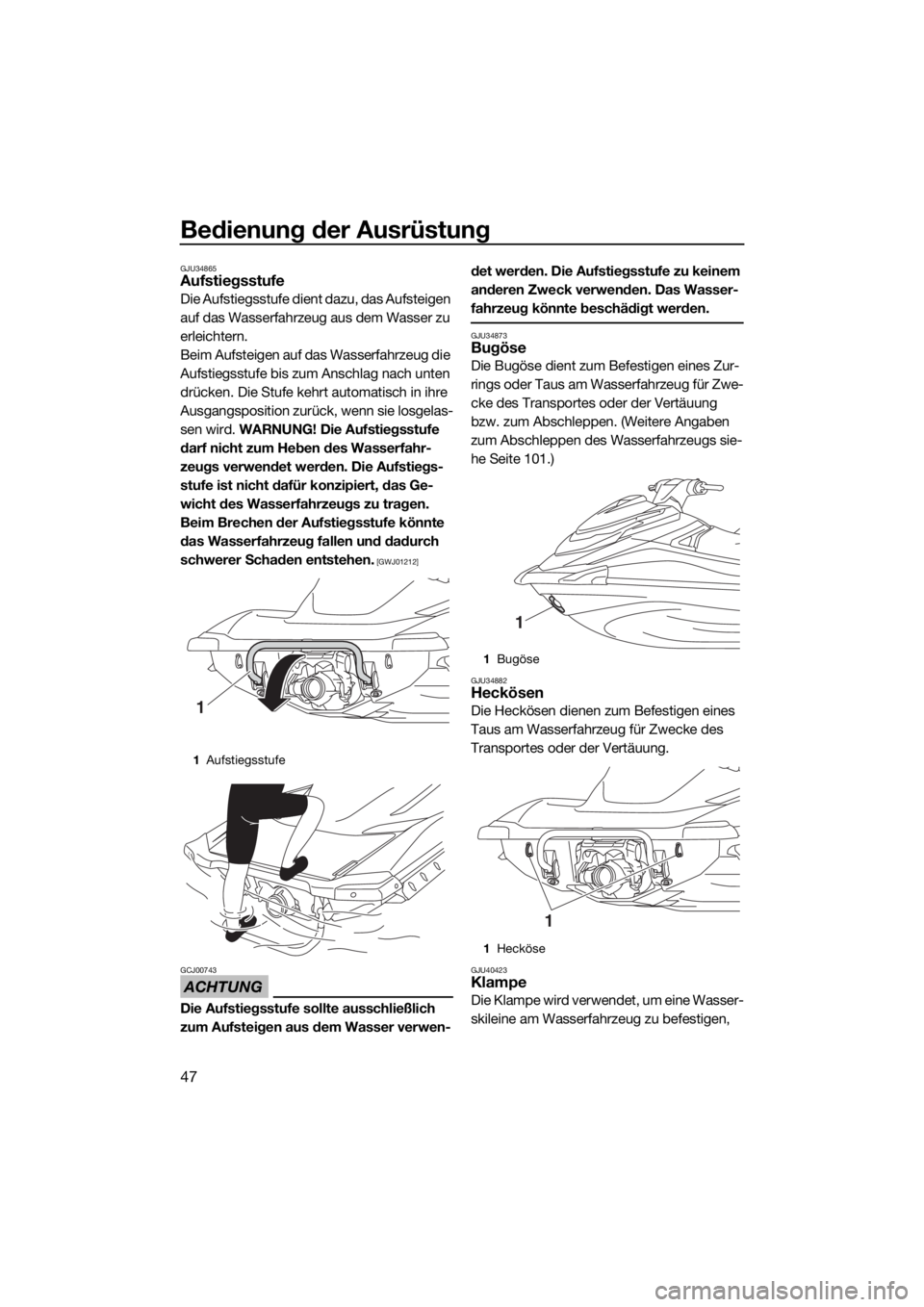

GJU34865Aufstiegsstufe
Die Aufstiegsstufe dient dazu, das Aufsteigen
auf das Wasserfahrzeug aus dem Wasser zu
erleichtern.
Beim Aufsteigen auf das Wasserfahrzeug die
Aufstiegsstufe bis zum Anschlag nach unten
drücken. Die Stufe kehrt automatisch in ihre
Ausgangsposition zurück, wenn sie losgelas-
sen wird. WARNUNG! Die Aufstiegsstufe
darf nicht zum Heben des Wasserfahr-
zeugs verwendet werden. Die Aufstiegs-
stufe ist nicht dafür konzipiert, das Ge-
wicht des Wasserfahrzeugs zu tragen.
Beim Brechen der Aufstiegsstufe könnte
das Wasserfahrzeug fallen und dadurch
schwerer Schaden entstehen.
[GWJ01212]
ACHTUNG
GCJ00743
Die Aufstiegsstufe sollte ausschließlich
zum Aufsteigen aus dem Wasser verwen-det werden. Die Aufstiegsstufe zu keinem
anderen Zweck verwenden. Das Wasser-
fahrzeug könnte beschädigt werden.
GJU34873Bugöse
Die Bugöse dient zum Befestigen eines Zur-
rings oder Taus am Wasserfahrzeug für Zwe-
cke des Transportes oder der Vertäuung
bzw. zum Abschleppen. (Weitere Angaben
zum Abschleppen des Wasserfahrzeugs sie-
he Seite 101.)
GJU34882Heckösen
Die Heckösen dienen zum Befestigen eines
Taus am Wasserfahrzeug für Zwecke des
Transportes oder der Vertäuung.

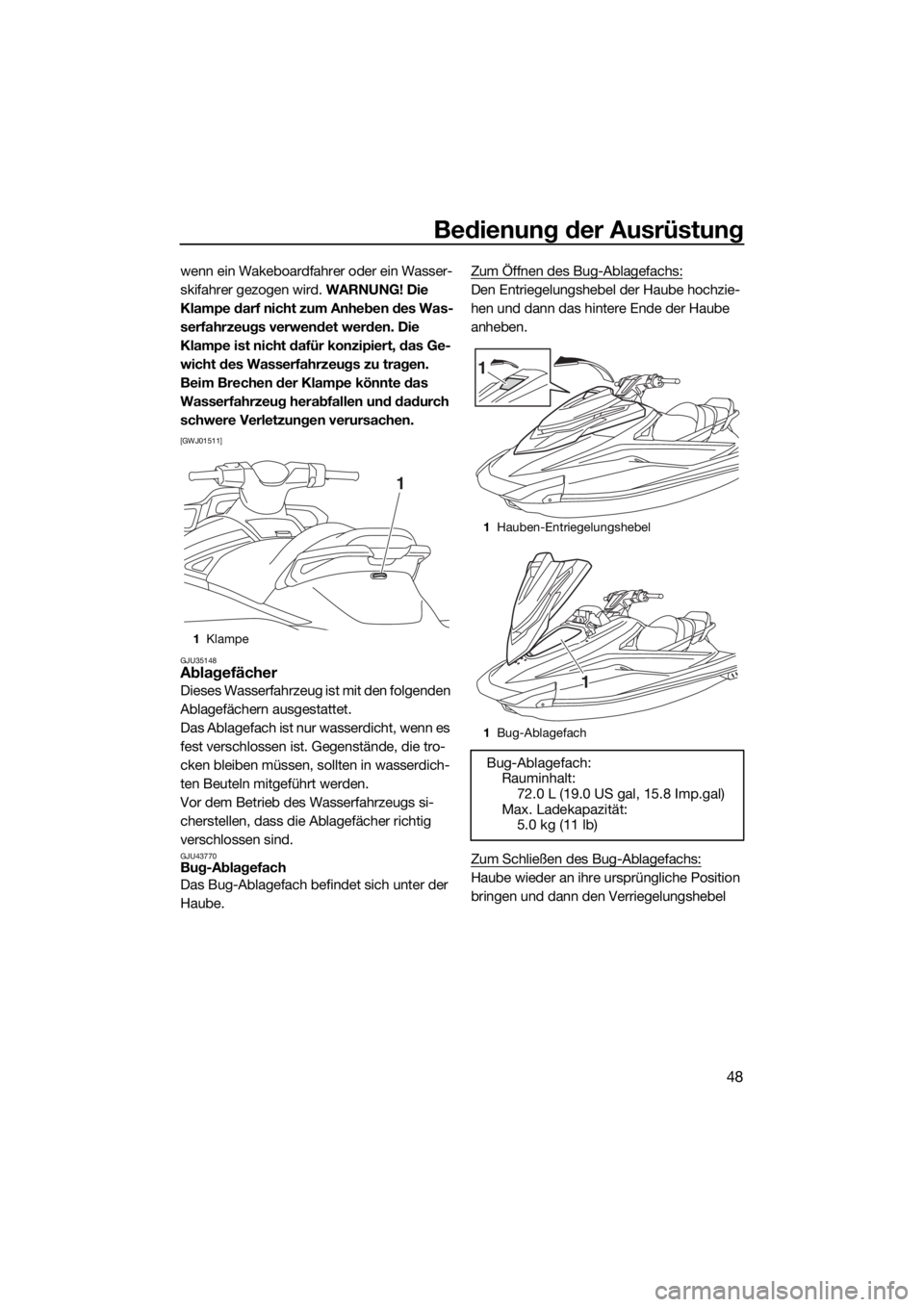

GJU40423Klampe
Die Klampe wird verwendet, um eine Wasser-
skileine am Wasserfahrzeug zu befestigen,
1Aufstiegsstufe
1
1Bugöse
1Hecköse
1
1
UF2W74G0.book Page 47 Tuesday, June 27, 2017 3:44 PM

Bedienung der Ausrüstung
48
wenn ein Wakeboardfahrer oder ein Wasser-
skifahrer gezogen wird. WARNUNG! Die
Klampe darf nicht zum Anheben des Was-
serfahrzeugs verwendet werden. Die
Klampe ist nicht dafür konzipiert, das Ge-
wicht des Wasserfahrzeugs zu tragen.
Beim Brechen der Klampe könnte das
Wasserfahrzeug herabfallen und dadurch
schwere Verletzungen verursachen.

[GWJ01511]
GJU35148
Ablagefächer
Dieses Wasserfahrzeug ist mit den folgenden
Ablagefächern ausgestattet.
Das Ablagefach ist nur wasserdicht, wenn es
fest verschlossen ist. Gegenstände, die tro-
cken bleiben müssen, sollten in wasserdich-
ten Beuteln mitgeführt werden.
Vor dem Betrieb des Wasserfahrzeugs si-
cherstellen, dass die Ablagefächer richtig
verschlossen sind.

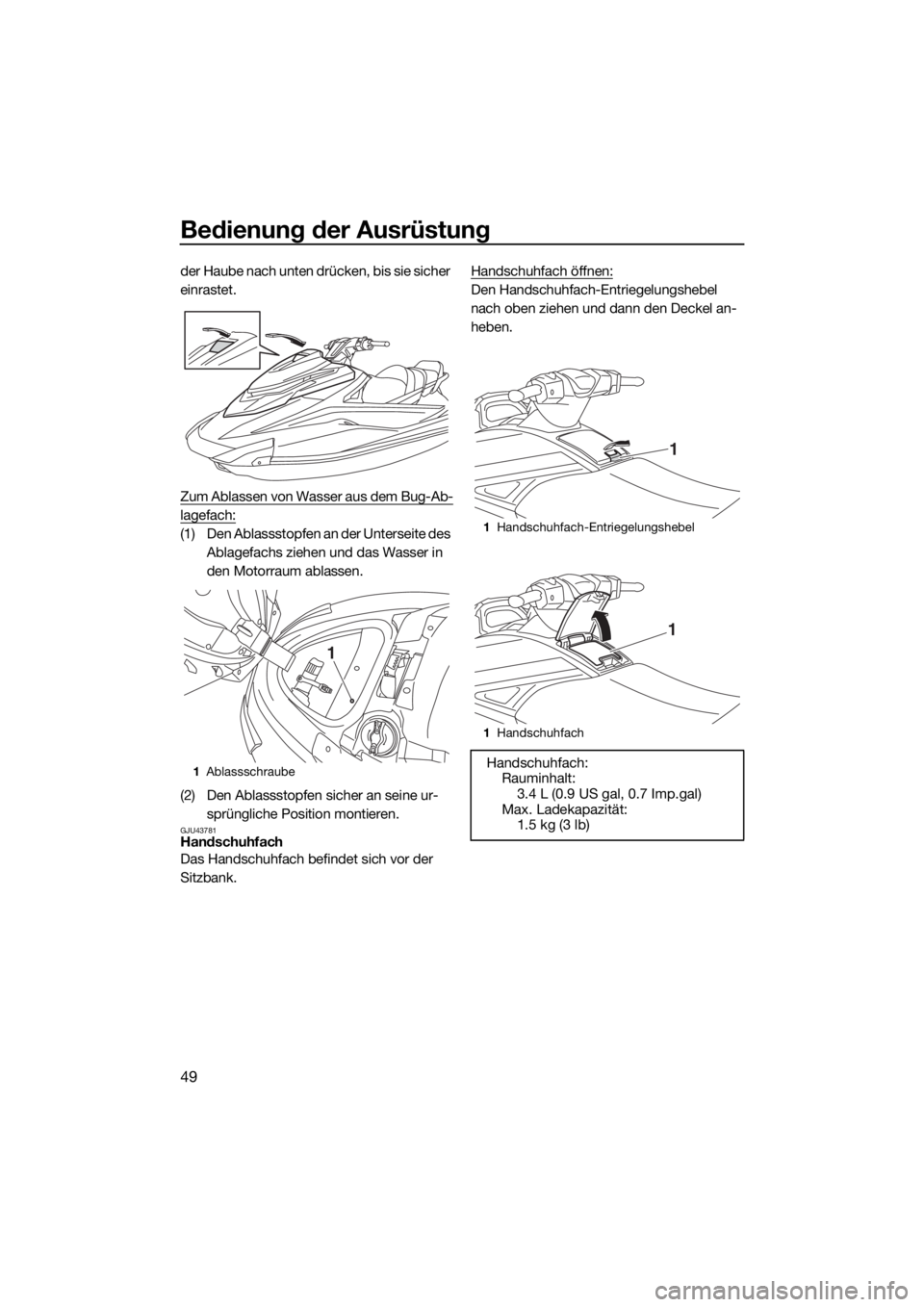

GJU43770Bug-Ablagefach
Das Bug-Ablagefach befindet sich unter der
Haube.Zum Öffnen des Bug-Ablagefachs:
Den Entriegelungshebel der Haube hochzie-
hen und dann das hintere Ende der Haube
anheben.
Zum Schließen des Bug-Ablagefachs:
Haube wieder an ihre ursprüngliche Position
bringen und dann den Verriegelungshebel
1Klampe
1
1Hauben-Entriegelungshebel
1Bug-Ablagefach
Bug-Ablagefach:
Rauminhalt:
72.0 L (19.0 US gal, 15.8 Imp.gal)
Max. Ladekapazität:
5.0 kg (11 lb)
1
1
1
UF2W74G0.book Page 48 Tuesday, June 27, 2017 3:44 PM

Bedienung der Ausrüstung
49
der Haube nach unten drücken, bis sie sicher
einrastet.
Zum Ablassen von Wasser aus dem Bug-Ab-
lagefach:
(1) Den Ablassstopfen an der Unterseite des
Ablagefachs ziehen und das Wasser in
den Motorraum ablassen.
(2) Den Ablassstopfen sicher an seine ur-
sprüngliche Position montieren.
GJU43781Handschuhfach
Das Handschuhfach befindet sich vor der
Sitzbank.Handschuhfach öffnen:
Den Handschuhfach-Entriegelungshebel
nach oben ziehen und dann den Deckel an-
heben.
1Ablassschraube
1
1Handschuhfach-Entriegelungshebel
1Handschuhfach
Handschuhfach:
Rauminhalt:
3.4 L (0.9 US gal, 0.7 Imp.gal)
Max. Ladekapazität:
1.5 kg (3 lb)
1
1
