Fehlerbeseitigung
98
(2) Alle Algen oder Verschmutzungen um
Jeteinlass, Antriebswelle, Flügelrad,
Pumpengehäuse und Jetdüse herum be-
seitigen.
Bei schwer zu entfernenden Gegenstän-
den den Yamaha-Händler zu Rate zie-
hen.
GJU43472Umkehrklappe anheben
Wenn die Umkehrklappe bei einer Fehlfunkti-
on des RiDE-Systems in abgesenkter Stel-
lung bleibt, kann sich das Wasserfahrzeug
nicht vorwärts bewegen.
Nach dem Anheben der Umkehrklappe, da-
mit Vorwärtsfahrt des Wasserfahrzeugs mög-
lich ist, das Wasserfahrzeug sofort an Land
bringen und von einem Yamaha-Händler
kontrollieren lassen.
Zum Anheben der Umkehrklappe:
(1) Den Motor ausschalten und den Clip
vom Motor-Quickstoppschalter lösen.
(2) Ins Wasser steigen und zum Heck des
Wasserfahrzeugs rücken.
(3) Das Schaltstangen-Verbindungsstück in
Richtung Bug schieben, und dann das
Schaltstangen-Verbindungsstück vom
Kugelgelenk lösen.(4) Die Umkehrklappe in die Vorwärtsstel-
lung heben.
HINWEIS:
Während die Schaltstange gelöst ist, be-
wegt sich die Umkehrklappe nicht in die
Neutralstellung oder Rückwärtsstellung,
auch wenn der RiDE-Hebel betätigt wird.
Wenn der RiDE-Hebel betätigt wird, wäh-
rend die Schaltstange gelöst ist, bewegt
sich das Wasserfahrzeug vorwärts.
GJU34642Starthilfebatterie verwenden
Falls die Batterie des Wasserfahrzeugs entla-
den ist, kann der Motor mit einer 12-V-Start-
hilfebatterie und Starthilfekabeln gestartet
werden.
GJU34664Starthilfekabel anschließen
WARNUNG
GWJ01251
Zur Vermeidung, dass die Batterie explo-
diert und das elektrische System schwer
beschädigt wird:
Beim Anschluss an die Batterie auf kor-
rekte Polarität der Starthilfekabel ach-
ten.
Schließen Sie nicht das negative (–)
Starthilfekabel an den Minuspol (–) der
Batterie an.

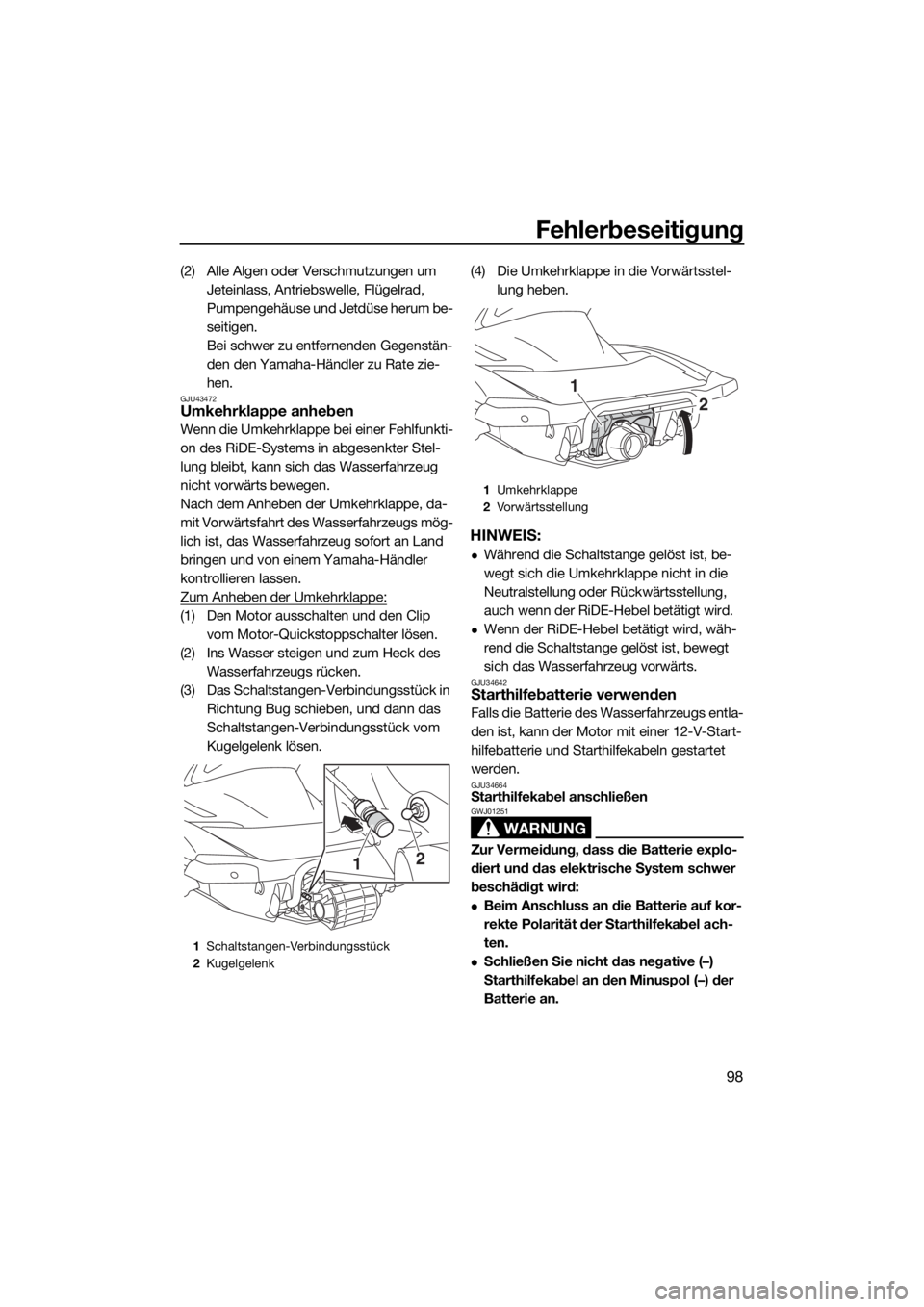

1Schaltstangen-Verbindungsstück
2Kugelgelenk
12
1Umkehrklappe
2Vorwärtsstellung
1
2
UF2W74G0.book Page 98 Tuesday, June 27, 2017 3:44 PM

Fehlerbeseitigung
99
Stellen Sie keinen Kontakt zwischen
dem positiven (+) und dem negativen (–)
Starthilfekabel her.
(1) Das Starthilfe-Pluskabel (+) vom Pluspol
der Starthilfebatterie an den Pluspol (+)
der Fahrzeugbatterie anschließen.
(2) Das eine Ende des Starthilfe-Minuska-
bels (–) an den Minuspol (–) der Starthil-
febatterie anschließen.
(3) Das andere Ende des Starthilfe-Mi-
nuskabels (–) an eine Motor-Montageöse
anschließen.
(4) Den Motor starten und dann die Starthil-
fekabel in umgekehrter Reihenfolge wie
oben abnehmen. (Weitere Angaben zum
Starten des Motors siehe Seite 29.)
GJU44050Sicherungen wechseln
Wenn eine Sicherung durchgebrannt ist,
durch eine vorschriftsmäßige Sicherung er-
setzen.
Sicherung wechseln:
(1) Die Sitze und das abnehmbare wasser-
dichte Ablagefach demontieren. (De-
montage und Montage der Sitze siehe
Seite 45, weitere Angaben zum abnehm-
baren wasserdichten Ablagefach siehe
Seite 50.)

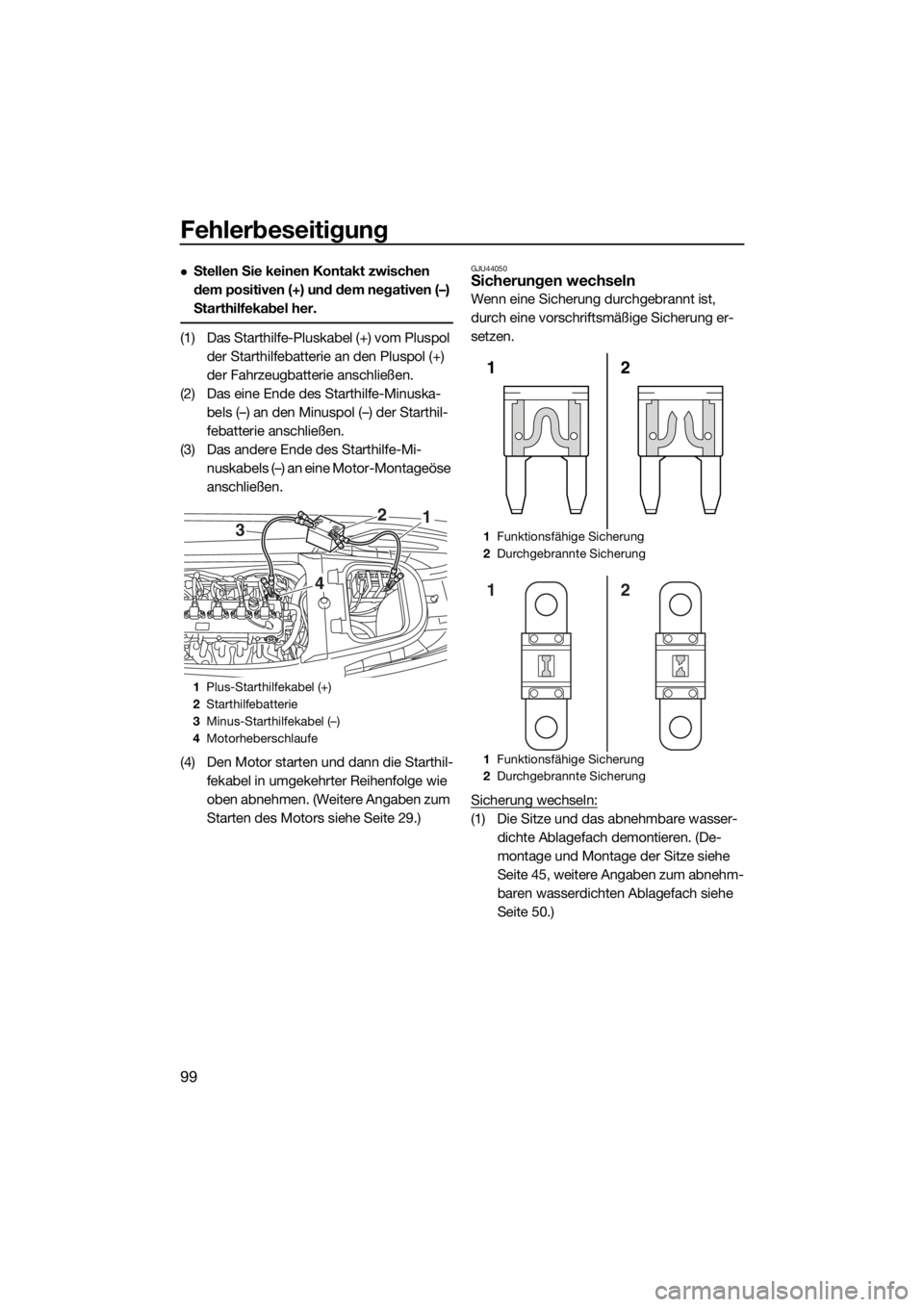

1Plus-Starthilfekabel (+)
2Starthilfebatterie
3Minus-Starthilfekabel (–)
4Motorheberschlaufe
3
421
1Funktionsfähige Sicherung
2Durchgebrannte Sicherung
1Funktionsfähige Sicherung
2Durchgebrannte Sicherung
2 1
2 1
UF2W74G0.book Page 99 Tuesday, June 27, 2017 3:44 PM

Fehlerbeseitigung
100
(2) Die Nase an jeder Verriegelung gedrückt
halten und die Verriegelungen dabei
nach außen schieben.
(3) Den Schaltkastendeckel vom Schaltkas-
ten abnehmen und unter dem Deckbal-
ken in Richtung Heck schieben.
ACHTUNG: Den Schaltkastendeckel
nicht mit Gewalt vom Wasserfahrzeug
entfernen. Andernfalls können der
Schaltkastendeckel, die elektrische
Anlage und der Motor beschädigt
werden.
[GCJ02610]
(4) Beide Seiten der Sicherungskastenab-
deckung nach innen gedrückt halten, die Abdeckung dabei in Richtung Bug zie-
hen und dann abnehmen.
(5) Beim Ersetzen der SCU-Sicherung die
Schrauben lösen und dann die Siche-
rung ausbauen. Die Ersatzsicherung ein-
bauen und dann die Schrauben anzie-
hen.
(6) Beim Ersetzen von anderen Sicherungen
als der SCU-Sicherung die Sicherung mit
dem Sicherungszieher ausbauen. Eine
Ersatzsicherung mit der richtigen Am-
1Ver rie g e l t
2Nase
1Schaltkastenabdeckung
1
2
1
2
1
1Sicherungskastenabdeckung
1Drosselklappensteuerungs-Sicherung
2Kraftstoffpumpen-Sicherung
3Hauptrelais-Sicherung
4Hauptsicherung
5Ersatzsicherung
6Sicherungszieher
7Batteriesicherung
8Schraube
9SCU-Sicherung (BCU-Sicherung)
10Sicherheitssystem-Sicherung
1
1
5 23 4 5 6 7
8
9
8
10
5
UF2W74G0.book Page 100 Tuesday, June 27, 2017 3:44 PM

Fehlerbeseitigung
101
perezahl einbauen. WARNUNG! Keine
Sicherungen mit einer anderen als der
empfohlenen Stromstärke verwen-
den. Die Verwendung einer Sicherung
der falschen Stromstärke kann die
Bordelektrik wesentlich beschädigen
und einen Brand verursachen.
[GWJ00803]
(7) Die Sicherungskastenabdeckung sicher
an ihre ursprüngliche Position montieren.
(8) Den Schaltkastendeckel sicher an seine
ursprüngliche Position montieren.
(9) Die Verriegelungen in ihre ursprünglichen
Positionen schieben, bis der Schaltkas-
tendeckel sicher einrastet.
(10) Das wasserdichte abnehmbare Ablage-
fach und die Sitze sicher an ihrer ur-
sprünglichen Position einbauen.
Wenn die Sicherung sofort wieder durch-
brennt, ist möglicherweise das elektrische
System defekt. Wenn dies auftritt, lassen Sie
das Wasserfahrzeug von einem Yamaha-
Händler warten.
GJU34716Wasserfahrzeug abschleppen
WARNUNG
GWJ00812
Der Führer des schleppenden Bootes
sollte seine Geschwindigkeit minimal
halten und Hindernisse vermeiden, die
den Führer des abgeschleppten Was-
serfahrzeugs in Gefahr bringen könnten.
Das Schlepptau sollte so lang sein, dass
es beim Abbremsen des schleppenden
Bootes nicht zu einem Zusammenstoß
kommt.
Wenn das Wasserfahrzeug nicht mehr fahr-
tüchtig ist, kann es an Land geschleppt wer-
den.
Zum Abschleppen des Wasserfahrzeugs:
Ein Schlepptau verwenden, das dreimal so
lang ist wie schleppendes und abgeschlepp-
tes Wasserfahrzeug zusammen.
(1) Das Schlepptau sicher an der Bugöse
des zu schleppenden Wasserfahrzeugs
befestigen.
(2) Rittlings auf den Sitz setzen und am Len-
ker festhalten, um das Wasserfahrzeug
zu balancieren. ACHTUNG: Der Bug
muss beim Abschleppen aus dem
Wasser ragen, da sonst Wasser den
Motorraum überfluten könnte oder
Wasser in den Motor zurückströmen Sicherungs-Amperezahl:
Drosselklappensteuerungs-Siche-
rung:
10 A
Kraftstoffpumpen-Sicherung:
10 A
Hauptrelais-Sicherung:
10 A
Hauptsicherung:
20 A
Batteriesicherung:
30 A
SCU-Sicherung:
50 A
Sicherheitssystem-Sicherung:
3 A

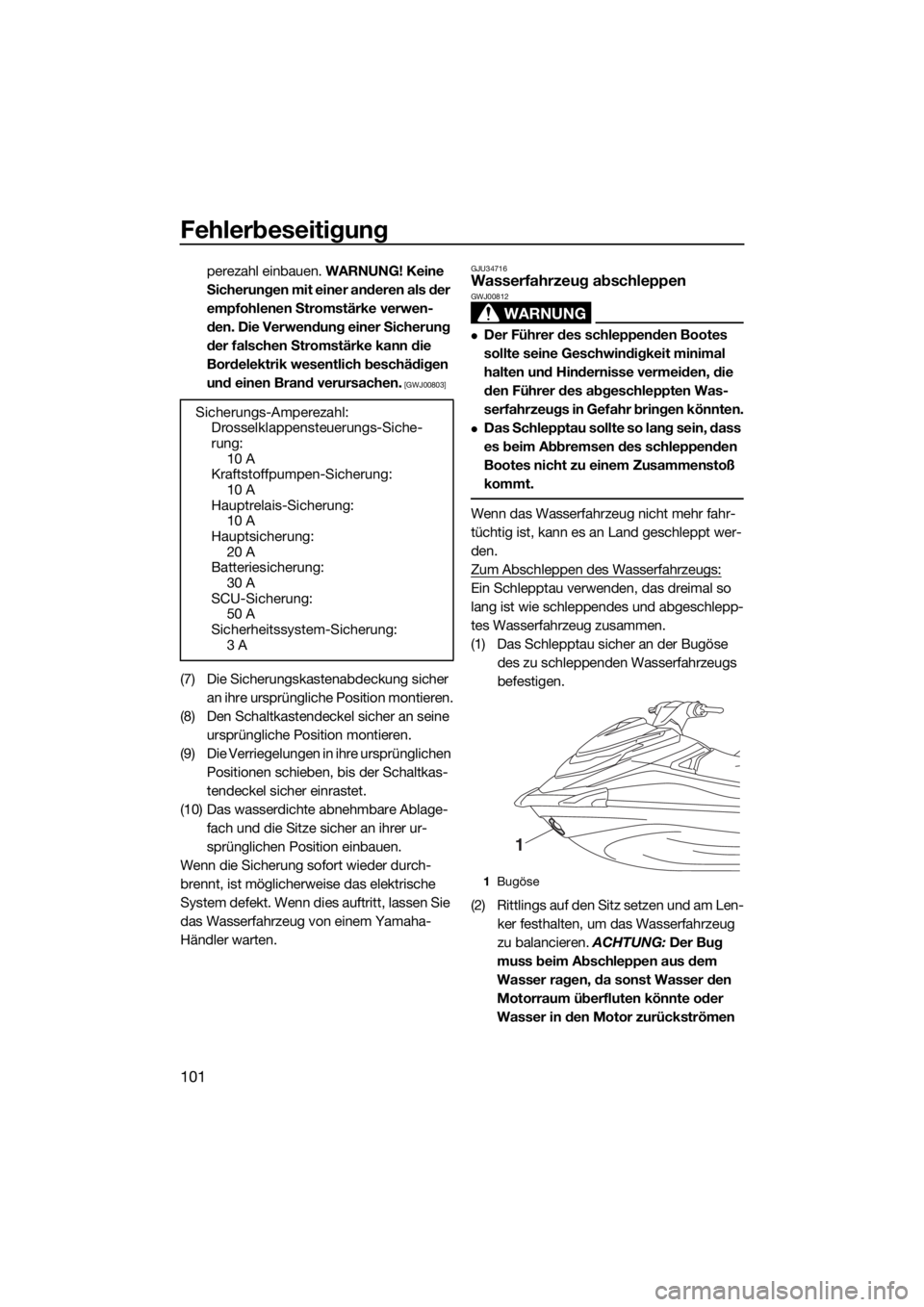

1Bugöse
1
UF2W74G0.book Page 101 Tuesday, June 27, 2017 3:44 PM

Fehlerbeseitigung
102
könnte, was zu ernsthaften Schäden
am Motor führt.
[GCJ01331]
Wasserfahrzeug mit nicht mehr als 8 km/h
(5 mph) abschleppen. ACHTUNG: Das Was-
serfahrzeug mit 8 km/h (5 mph) oder lang-
samer abschleppen. Andernfalls könnte
Wasser den Motorraum überfluten oder es
könnte Wasser in den Motor zurückströ-
men, was zu ernsthaften Schäden am Mo-
tor führt.
[GCJ01322]
GJU36156
Untergetauchtes Wasserfahrzeug
Falls das Wasserfahrzeug untergetaucht
oder mit Wasser überflutet ist, das Bilgewas-
ser aus dem Motorraum lenzen. Dann das
Wasserfahrzeug so bald wie möglich von ei-
nem Yamaha-Händler warten lassen.
Falls das Wasserfahrzeug untergetaucht war:
(1) Das Wasserfahrzeug aus dem Wasser
nehmen und das Wasser aus den Abla-
gefächern ablassen. (Weitere Angaben
zum Ablassen des Wassers aus den Ab-
lagefächern siehe Seite 48.)
(2) Das Bilgewasser aus dem Motorraum
lenzen. (Weitere Angaben zum Lenzen
des Bilgewassers siehe Seite 56.)
(3) Das Wasserfahrzeug so bald wie mög-
lich von einem Yamaha-Händler warten
lassen. ACHTUNG: Das Wasserfahr-
zeug sollte unbedingt von einem
Yamaha-Händler gewartet werden.
Andernfalls könnte der Motor ernst-
haft beschädigt werden.
[GCJ00792]
UF2W74G0.book Page 102 Tuesday, June 27, 2017 3:44 PM
