2018 YAMAHA TRACER 900 GT Manuale duso (in Italian)

Caratteristiche tecniche
8-2
8
6ª:1.037 (28/27)
Parte ciclistica:Tipo di telaio:
A diamante
Angolo di incidenza: 24.0 gradi
Avancorsa: 100 mm (3.9 in)Pneumatico anteriore:Tipo:Senza camera d'aria
Misura: 120/70ZR17 M/C (58W)
Produttore/modello:
DUNLOP/D222FPneumatico posteriore:Tipo: Senza camera d'aria
Misura:
180/55ZR17 M/C (73W)
Produttore/modello: DUNLOP/D222Carico:Carico massimo:
179 kg (395 lb)
(Peso totale del conducente, del
passeggero, del carico e degli accessori)Pressione pneumatici (misurata a
pneumatici fre ddi):1 persona:
Anteriore:
225 kPa (2.25 kgf/cm2, 33 psi) Posteriore:
250 kPa (2.50 kgf/cm2, 36 psi)
2 persone: Anteriore:250 kPa (2.50 kgf/cm2, 36 psi)
Posteriore: 290 kPa (2.90 kgf/cm2, 42 psi)
Ruota anteriore:Tipo di ruota:Ruota in lega
Dimensioni cerchio: 17M/C x MT3.50Ruota posteriore:Tipo di ruota:Ruota in lega
Dimensioni cerchio: 17M/C x MT5.50Freno anteriore:Tipo:Freno a doppio disco idraulico
Liquido consigliato: DOT 4Freno posteriore:Tipo:Freno monodisco idraulico
Liquido consigliato: DOT 4Sospensione anteriore:Tipo:Forcella telescopica
Molla: Molla elicoidale
Ammortizzatore:
Ammortizzatore idraulico Escursione ruota:
137 mm (5.4 in)
Sospensione posteriore:Tipo:
Forcellone oscillante (sospensione
articolata)
Molla:
Molla elicoidale
Ammortizzatore: Ammortizzatore a gas/idraulico
Escursione ruota: 142 mm (5.6 in)Impianto elettrico:Tensione impianto:12 V
Sistema d’accensione: TCI
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:YTZ10S
Tensione, capacità:
12 V, 8.6 Ah (10 HR)Potenza lampad ina:Faro:
LED
Lampada stop/fanalino:
LED
Indicatore di direzione anteriore: 10.0 W
Indicatore di direzione posteriore: 10.0 W
UB1JH0H0.book Page 2 Wednesday, February 7, 2018 10:01 AM

Caratteristiche tecniche
8-3
8
Luce ausiliaria:LED
Luce targa: 5.0 W
Luce pannello strumenti:
LED
Spia del folle: LED
Spia abbagliante: LED
Spia degli indicatori di direzione:
LED
Spia olio motore e liquido refrigerante: LED
Spia problemi al motore: LED
Spia dell’ABS:
LED
Spia “SET” regolatore automatico della
velocità:
LED
Spia “ON” regolatore automatico della
velocità:
LED
Spia del sistema immobilizzatore: LED
Spia di segnalazione cambio marce: LED
Spia di segnalazione del sistema di controllo
della trazione: LEDFusibile:Fusibile principale:50.0 A Fusibile del faro:
7.5 A
Fusibile fendinebbia: 2.0 A
Fusibile luce stop:
1.0 A
Fusibile dell’impianto di segnalazione: 7.5 A
Fusibile dell’accensione: 15.0 A
Fusibile della luce di posizione:
7.5 A
Fusibile motorino ventola radiatore: 15.0 A
Fusibile dell’impianto di iniezione carburante: 20.0 A
Fusibile della centralina dell’ABS:
7.5 A
Fusibile del motorino dell’ABS: 30.0 A
Fusibile del solenoide ABS: 15.0 A
Fusibile del regolatore automatico della
velocità: 1.0 A
Fusibile di backup:
7.5 A
Fusibile della valvola a farfalla elettrica: 7.5 A
Fusibile riscaldatore sella: 7.5 A
Spina + fusibile 12 V:
2.0 A
Spina + fusibile 12 V: 2.0 A
UB1JH0H0.book Page 3 Wednesday, February 7, 2018 10:01 AM

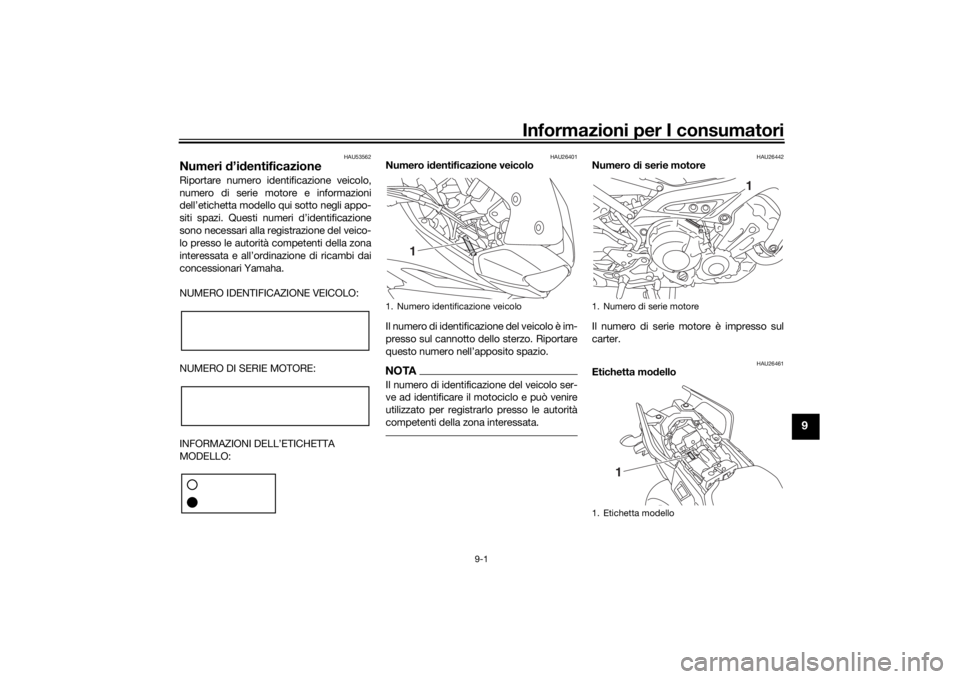

Informazioni per I consumatori
9-1
9
HAU53562
Numeri d’id entificazioneRiportare numero identificazione veicolo,
numero di serie motore e informazioni
dell’etichetta modello qui sotto negli appo-
siti spazi. Questi numeri d’identificazione
sono necessari alla registrazione del veico-
lo presso le autorità competenti della zona
interessata e all’ordinazione di ricambi dai
concessionari Yamaha.
NUMERO IDENTIFICAZIONE VEICOLO:
NUMERO DI SERIE MOTORE:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU26401
Numero i dentificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTAIl numero di identificazione del veicolo ser-
ve ad identificare il motociclo e può venire
utilizzato per registrarl o presso le autorità
competenti della zona interessata.
HAU26442
Numero di serie motore
Il numero di serie motore è impresso sul
carter.
HAU26461
Etichetta mo dello
1. Numero identificazione veicolo
1
1. Numero di serie motore
1. Etichetta modello
1
1
UB1JH0H0.book Page 1 Wednesday, February 7, 2018 10:01 AM

Informazioni per I consumatori
9-2
9
L’etichetta del modello è applicata nella po-
sizione indicata nella figura. Registrare le
informazioni di questa etichetta nell’appo-
sito spazio. Queste informazioni sono ne-
cessarie per ordinare i ricambi presso i
concessionari Yamaha.
HAU69910
Connettore dia gnosticaIl connettore diagnostica è ubicato come il-
lustrato nella figura.
HAU74702
Re gistrazione dei dati del veicoloL’ECU di questo modello memorizza alcuni
dati del veicolo per agevolare la diagnosi
dei malfunzionamenti e a fini di ricerca e
sviluppo. Questi dati vengono caricati solo
se si collega uno speciale strumento dia-
gnostico Yamaha al veicolo, ad esempio
quando si eseguono controlli di manuten-
zione o procedure di riparazione.
Benché i sensori e i dati registrati varino da
modello a modello, i tipi principali di dati
consistono in:
 Dati relativi allo stato del veicolo e alle
prestazioni del motore
 Dati relativi all’iniezione di carburante
e alle emissioni
Yamaha non divulga questi dati a terzi ec- cetto nel caso in cui:  Abbia ricevuto il consenso da parte
del proprietario del veicolo
 Sia obbligata a farlo per legge
 Debbano essere utilizzati da Yamaha
in caso di vertenze
 Vengano utilizzati a fini di eventuali ri-
cerche condotte da Yamaha quando i
dati non si riferiscono né a un veicolo
né a un proprietario specifico
1. Connettore diagnostica
1
UB1JH0H0.book Page 2 Wednesday, February 7, 2018 10:01 AM

10-1
10
Indice analitico
AABS....................................................... 3-27
Altezza della sella pilota, regolazione ... 3-35
Assieme ammortizzatore,
regolazione ......................................... 3-41
Avviare il motore ..................................... 5-1BBatteria ................................................. 6-31
Blocchetto accensione/bloccasterzo ..... 3-2CCambio della marcia............................... 5-2
Candele, controllo ................................ 6-11
Caratteristiche tecniche.......................... 8-1
Carburante............................................ 3-31
Carburante, consigli per ridurne il consumo .............................................. 5-3
Catena di trasmissione, pulizia e
lubrificazione ...................................... 6-26
Cavalletto centrale e cavalletto laterale, controllo e lu brificazione....... 6-29
Cavalletto laterale ................................. 3-44
Cavi, controllo e lubrificazione ............. 6-27
Commutatore luce abbagliante/anabbagliante /
interruttore di segnalazione luce
abbagliante........................................... 3-3
Connettore ausiliario (CC) .................... 3-44
Connettore diagnostica .......................... 9-2
Convertitore catalitico .......................... 3-33
Cuscinetti ruote, controllo .................... 6-31DDisplay, schermata menu ..................... 3-15
Display, schermata principale .............. 3-11
D-mode (modalità di guida) .................. 3-25
EElemento filtrante ................................. 6-16
Etichetta modello ................................... 9-1FFanalino posteriore/stop ...................... 6-35
Fari ....................................................... 6-35
Fasci luce, regolazione......................... 3-38
Filtro a carboni attivi............................. 6-12
Forcella, controllo ................................ 6-30
Forcella, regolazione ............................ 3-39
Fusibili, sostituzione ............................. 6-32GGioco della leva freno, controllo .......... 6-21
Gioco della leva frizione, regolazione... 6-20
Gioco della manopola acceleratore, controllo ............................................. 6-17
Gioco valvole........................................ 6-17IInformazioni di sicurezza........................ 1-1
Interruttore Arresto/Accensione/Avviamento ......... 3-4
Interruttore avvisatore acustico ............. 3-4
Interruttore indicatore di direzione ......... 3-4
Interruttore luci d’emergenza ................. 3-4
Interruttore modalità di guida ................. 3-4
Interruttore TCS ..................................... 3-4
Interruttori del regolatore automatico della velocità ........................................ 3-4
Interruttori luci stop .............................. 6-22
Interruttori manubrio .............................. 3-3KKit attrezzi .............................................. 6-2
LLampada indicatore di direzione, sostituzione ........................................ 6-36
Lampada luce targa, sostituzione......... 6-36
Leva freno ............................................. 3-26
Leva frizione.......................................... 3-25
Leve freno e frizione, controllo e
lubrificazione ...................................... 6-28
Liquido freni, cambio ............................ 6-24
Liquido refrigerante............................... 6-15
Livello liquido freni, controllo ................ 6-23
Luci di posizione anteriori ..................... 6-35MManopola e cavo acceleratore, controllo e lubrificazione .................... 6-27
Manutenzione e lubrificazione, periodica............................................... 6-5
Manutenzione, sistema di controllo
emissioni .............................................. 6-3NNumeri d’identificazione ......................... 9-1
Numero di serie motore .......................... 9-1
Numero identificazione veicolo............... 9-1OOlio motore ........................................... 6-12PPannello, rimozione e installazione....... 6-10
Parabrezza ............................................ 3-38
Parcheggio.............................................. 5-4
Pastiglie del freno anteriore e posteriore, controllo ........................... 6-22
Pedale cambio ...................................... 3-26
Pedale freno.......................................... 3-27
UB1JH0H0.book Page 1 Wednesday, February 7, 2018 10:01 AM

Indice analitico
10-2
10
Pedali freno e cambio, controllo e
lubrificazione ...................................... 6-27
Perni del forcellone, lu brificazione ........ 6-29
Pneumatici ............................................ 6-17
Portacasco............................................ 3-37
Posizione del manubrio, regolazione .... 3-39
Posizioni dei componenti........................ 2-1
Presa ausiliaria (CC).............................. 3-43
Pulizia...................................................... 7-1RRegime del minimo, controllo ............... 6-16
Registrazione dei dati, veicolo ................ 9-2
Ricerca ed eliminazione guasti ............. 6-37
Rimessaggio ........................................... 7-4
Rodaggio ................................................ 5-3
Ruote .................................................... 6-20SSelle ...................................................... 3-34
Sistema di controllo della trazione........ 3-28
Sistema d’interruzione circuito accensione ......................................... 3-45
Sistema di regolazione automatica della velocità......................................... 3-8
Sistema immobilizzatore......................... 3-1
Sistema Quick Shift System ................. 3-26
Spia ABS................................................. 3-6
Spia di segnalazione cambio .................. 3-6
Spia di segnalazione sistema di controllo della trazione ......................... 3-6
Spia guasto motore ................................ 3-5
Spia immobilizer ..................................... 3-7
Spia luce abbagliante ............................. 3-5
Spia marcia in folle ................................. 3-5
Spia olio motore e liquido refrigerante.... 3-7 Spie del regolatore automatico di
velocità ................................................. 3-5
Spie di segnalazione e di avvertimento ........................................ 3-5
Spie indicatore di direzione .................... 3-5
Sterzo, controllo ................................... 6-30
TTabelle di ricerca ed eliminazione guasti ................................................. 6-38
Tappo serbatoio carburante ................. 3-31
Tensione della catena .......................... 6-24
Tubo di troppopieno del serbatoio carburante .......................................... 3-33VVano portaoggetti ................................. 3-38
Verniciatura opaca, prestare attenzione............................................. 7-1
UB1JH0H0.book Page 2 Wednesday, February 7, 2018 10:01 AM

UB1JH0H0.book Page 3 Wednesday, February 7, 2018 10:01 AM

DIC183
STAMPATO SU CARTA RICICLATA
Istruzioni originali
PRINTED IN JAPAN2018.02-2.9×1 CR (H)
