2018 YAMAHA TRACER 900 GT Manuale duso (in Italian)

Manutenzione e regolazione perio diche
6-29
6
HAU23215

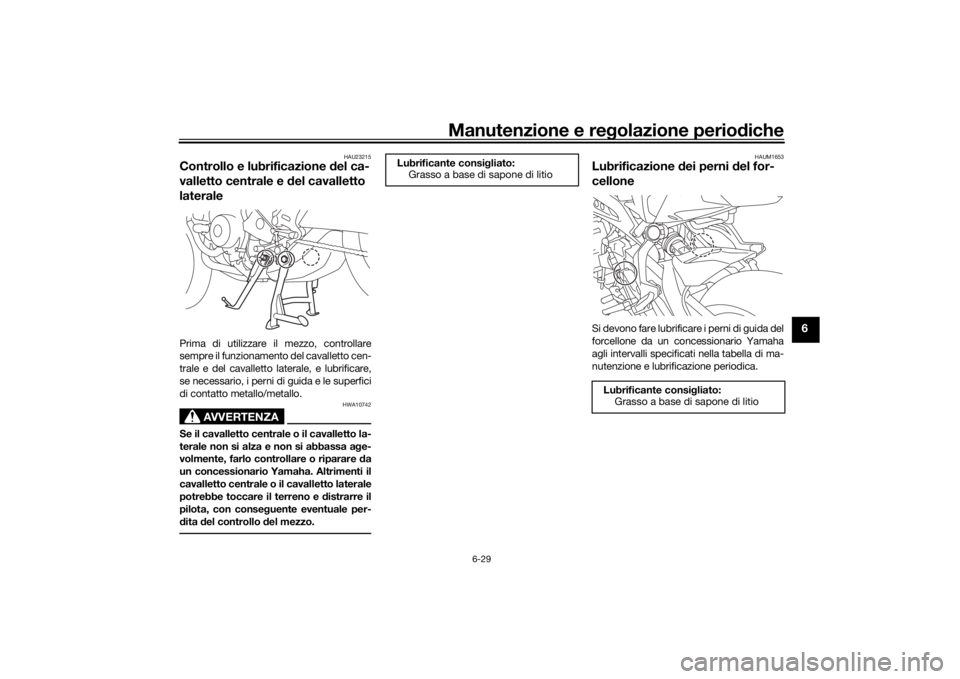

Controllo e lubrificazione d el ca-
valletto centrale e del cavalletto
lateralePrima di utilizzare il mezzo, controllare
sempre il funzionamento del cavalletto cen-
trale e del cavalletto laterale, e lubrificare,
se necessario, i perni di guida e le superfici
di contatto metallo/metallo.
AVVERTENZA
HWA10742
Se il cavalletto centrale o il cavalletto la-
terale non si alza e non si abbassa a ge-
volmente, farlo controllare o riparare da
un concessionario Yamaha. Altrimenti il
cavalletto centrale o il cavalletto laterale
potrebbe toccare il terreno e distrarre il
pilota, con conse guente eventuale per-
d ita del controllo d el mezzo.
HAUM1653
Lubrificazione dei perni d el for-
celloneSi devono fare lubrificare i perni di guida del
forcellone da un concessionario Yamaha
agli intervalli specificati nella tabella di ma-
nutenzione e lubrificazione periodica.
Lubrificante consi gliato:
Grasso a base di sapone di litio
Lubrificante consi gliato:
Grasso a base di sapone di litio
UB1JH0H0.book Page 29 Wedne sday, February 7, 2018 10:01 AM

Manutenzione e regolazione perio diche
6-30
6
HAU23273
Controllo della forcellaSi devono controllare le condizioni ed il fun-
zionamento della forcella come segue agli
intervalli specificati nella tabella della ma-
nutenzione periodica e lubrificazione.
Per controllare le con dizioni
Controllare che i tubi di forza non presenti-
no graffi, danneggiamenti o eccessive per-
dite di olio.

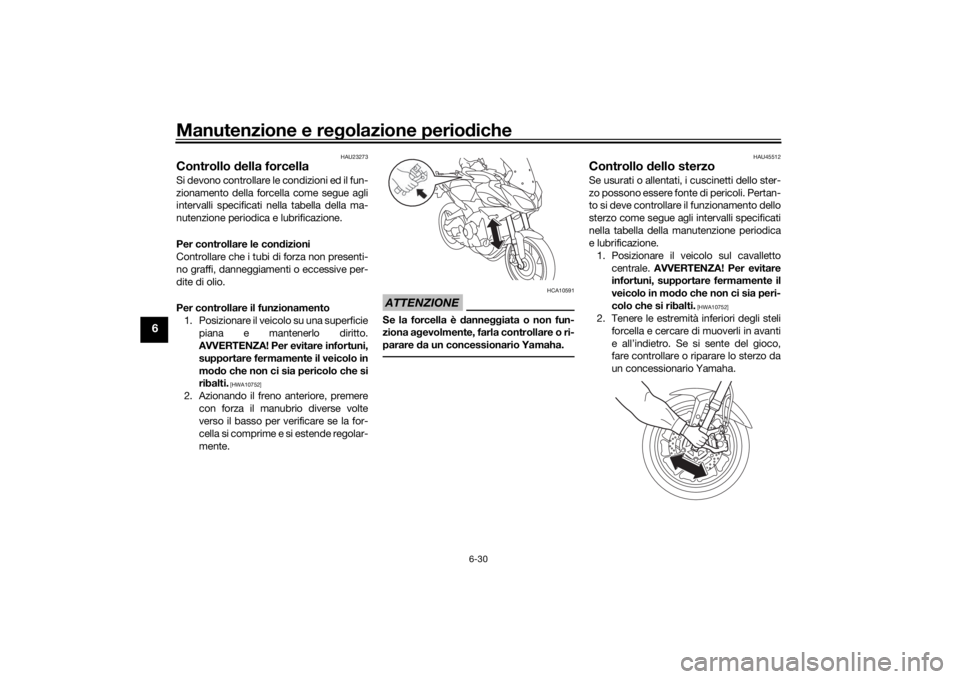

Per controllare il funzionamento
1. Posizionare il veicolo su una superficie piana e mantenerlo diritto.
AVVERTENZA! Per evitare infortuni,
supportare fermamente il veicolo in
mo do che non ci sia pericolo che si
ribalti.
[HWA10752]
2. Azionando il freno anteriore, premere
con forza il manubrio diverse volte
verso il basso per verificare se la for-
cella si comprime e si estende regolar-
mente.
ATTENZIONE
HCA10591
Se la forcella è d anneggiata o non fun-
ziona a gevolmente, farla controllare o ri-
parare da un concessionario Yamaha.
HAU45512
Controllo dello sterzoSe usurati o allentati, i cuscinetti dello ster-
zo possono essere fonte di pericoli. Pertan-
to si deve controllare il funzionamento dello
sterzo come segue agli intervalli specificati
nella tabella della manutenzione periodica
e lubrificazione.
1. Posizionare il veicolo sul cavalletto centrale. AVVERTENZA! Per evitare
infortuni, supportare fermamente il
veicolo in mod o che non ci sia peri-
colo che si ribalti.
[HWA10752]
2. Tenere le estremità inferiori degli steli forcella e cercare di muoverli in avanti
e all’indietro. Se si sente del gioco,
fare controllare o riparare lo sterzo da
un concessionario Yamaha.
UB1JH0H0.book Page 30 Wedne sday, February 7, 2018 10:01 AM

Manutenzione e regolazione perio diche
6-31
6
HAU23292
Controllo dei cuscinetti ruoteSi devono controllare i cuscinetti ruota an-
teriore e posteriore agli intervalli specificati
nella tabella della manutenzione periodica
e lubrificazione. Se c’è del gioco nel mozzo
ruota, o se la ruota non gira agevolmente,
fare controllare i cuscinetti ruote da un con-
cessionario Yamaha.
HAU50212
BatteriaLa batteria si trova sotto la sella pilota. (Ve-
dere pagina 3-34.)
Questo modello è equipaggiato con una
batteria ricaricabile con valvola di sicurezza
VRLA (Valve Regulated Lead Acid). Non oc-
corre controllare l’elettrolito o aggiungere
acqua distillata. Tuttavia, occorre controlla-
re i collegamenti dei cavi batteria e, se ne-
cessario, stringerli.
AVVERTENZA
HWA10761
 Il liqui do della batteria è velenoso e
pericoloso, in quanto contiene aci-
d o solforico che provoca ustioni
g ravi. Evitare qualsiasi contatto con
la pelle, g li occhi o gli abiti e prote g- g
ere sempre g li occhi quando si la-
vora vicino alle batterie. In caso di
contatto, eseg uire i seguenti prov-
ve dimenti di PRONTO SOCCORSO.
CONTATTO ESTERNO: Sciac-
quare con molta ac qua.
CONTATTO INTERNO: Bere gran di q uantità di ac qua o latte e
chiamare immed iatamente un
me dico.
OCCHI: Sciac quare con ac qua
per 15 minuti e ricorrere imme-
d iatamente a d un me dico.
 Le batterie pro ducono gas i dro ge-
no esplosivo. Pertanto tenere le
scintille, le fiamme, le si garette ecc.
lontane dalla batteria e provve dere
a d una ventilazione a deg ua
ta quan-
d o si carica la batteria in ambienti
chiusi.
 TENERE QUESTA E TUTTE LE BAT-
TERIE FUORI DALLA PORTATA DEI
BAMBINI.
Per caricare la batteria
Fare caricare al più presto possibile la bat-
teria da un concessionario Yamaha, se
sembra che si sia scaricata. Tenere presen-
te che la batteria tende a scaricarsi più ra-
pidamente se il veicolo è equipaggiato con
accessori elettrici optional.
1. Batteria
2. Cavo positivo batteria (rosso)
3. Cavo negativo batteria (nero)
1
3
2
UB1JH0H0.book Page 31 Wedne sday, February 7, 2018 10:01 AM

Manutenzione e regolazione perio diche
6-32
6
ATTENZIONE
HCA16522
Per caricare una batteria ricaricabile con
valvola di sicurezza VRLA (Valve Re gula-
te d Lea d Aci d), occorre un caricabatte-
ria speciale (a tensione costante). Se si
utilizza un caricabatteria convenzionale
si danne ggia la batteria.Rimessa ggio della batteria
1. Se non si intende utilizzare il veicolo per oltre un mese, togliere la batteria
dal mezzo, caricarla completamente e
poi riporla in un ambiente fresco e
asciutto. ATTENZIONE: Quan do si
rimuove la batteria, accertarsi che il
blocchetto accensione sia spento,
poi scolle gare il cavo ne gativo pri-
ma di scolle gare il cavo positivo.
[HCA16304]
2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completamente la batteria
prima dell’installazione.
ATTENZIONE: Quando si installa la
batteria, accertarsi che il blocchet-
to accensione sia spento, poi colle-
g are il cavo positivo prima di
colle gare il cavo ne gativo.
[HCA16842]
4. Dopo l’installazione, verificare che i
cavi batteria siano collegati corretta-
mente ai terminali batteria.ATTENZIONE
HCA16531
Tenere la batteria sempre carica. Se si
ripone una batteria scarica, si possono
provocare danni permanenti alla stessa.
HAU63134
Sostituzione dei fusibiliLe scatole fusibili e i singoli fusibili si trova-
no sotto la sella conducente (vedere pagina
3-34) e dietro il pannello A (vedere pagina
6-10).

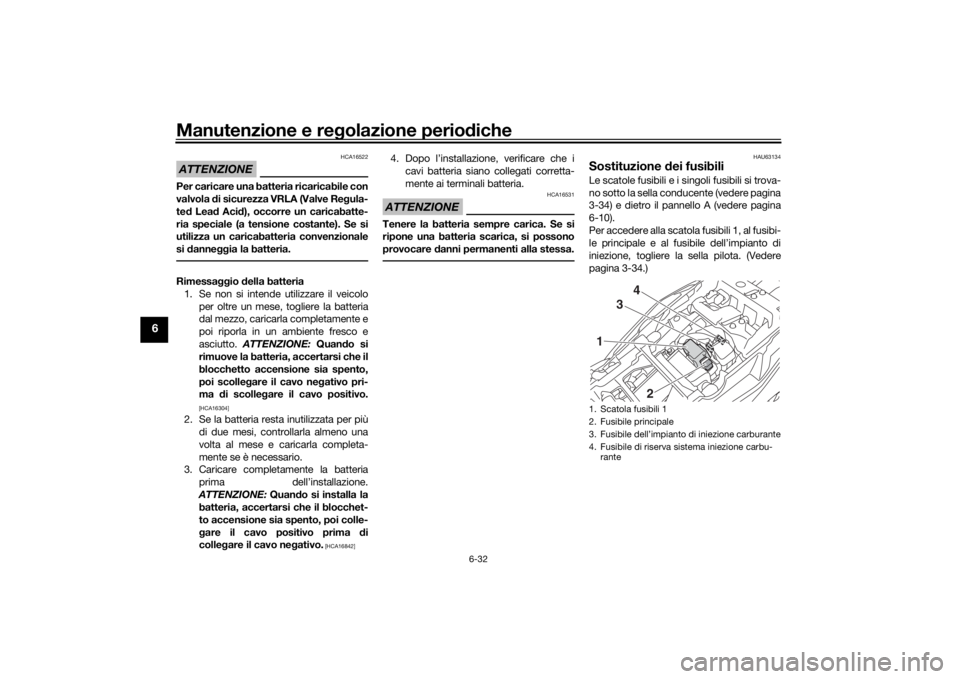

Per accedere alla scatola fusibili 1, al fusibi-
le principale e al fusibile dell’impianto di
iniezione, togliere la sella pilota. (Vedere
pagina 3-34.)1. Scatola fusibili 1
2. Fusibile principale
3. Fusibile dell’impianto di iniezione carburante
4. Fusibile di riserva sistema iniezione carbu-
rante1 3
4
2
UB1JH0H0.book Page 32 Wedne sday, February 7, 2018 10:01 AM

Manutenzione e regolazione perio diche
6-33
6

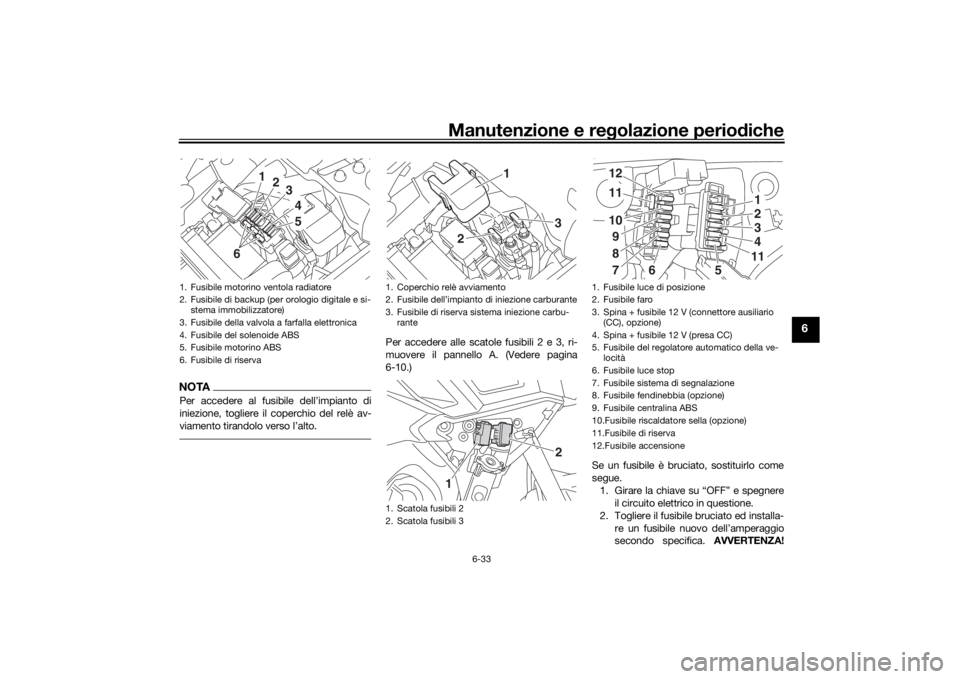

NOTAPer accedere al fusibile dell’impianto di
iniezione, togliere il coperchio del relè av-
viamento tirandolo verso l’alto.
Per accedere alle scatole fusibili 2 e 3, ri-
muovere il pannello A. (Vedere pagina
6-10.)
Se un fusibile è bruciato, sostituirlo come
segue.1. Girare la chiave su “OFF” e spegnere il circuito elettrico in questione.
2. Togliere il fusibile bruciato ed installa- re un fusibile nuovo dell’amperaggio
secondo specifica. AVVERTENZA!
1. Fusibile motorino ventola radiatore
2. Fusibile di backup (per orologio digitale e si-
stema immobilizzatore)
3. Fusibile della valvola a farfalla elettronica
4. Fusibile del solenoide ABS
5. Fusibile motorino ABS
6. Fusibile di riserva
1
2
345
6
1. Coperchio relè avviamento
2. Fusibile dell’impianto di iniezione carburante
3. Fusibile di riserva sistema iniezione carbu- rante
1. Scatola fusibili 2
2. Scatola fusibili 3
3
2
1
1
2
1. Fusibile luce di posizione
2. Fusibile faro
3. Spina + fusibile 12 V (connettore ausiliario (CC), opzione)
4. Spina + fusibile 12 V (presa CC)
5. Fusibile del regolatore automatico della ve- locità
6. Fusibile luce stop
7. Fusibile sistema di segnalazione
8. Fusibile fendinebbia (opzione)
9. Fusibile centralina ABS
10.Fusibile riscaldatore sella (opzione)
11.Fusibile di riserva
12.Fusibile accensione
123411
121110987
6
5
UB1JH0H0.book Page 33 Wedne sday, February 7, 2018 10:01 AM

Manutenzione e regolazione perio diche
6-34
6
Non utilizzare un fusibile d i ampe-
ra ggio superiore a quello consi glia-
to per evitare di provocare danni
estesi all’impianto elettrico e d
eventualmente un incen dio.
[HWA15132]
3. Girare la chiave su “ON” ed accendere
il circuito elettrico in questione per
controllare se l’apparecchiatura fun-
ziona.
4. Se nuovamente il fusibile brucia subi-
to, fare controllare l’impianto elettrico
da un concessionario Yamaha.
Fusibili secon
do specifica:
Fusibile principale: 50.0 A
Fusibile dell’impianto di iniezione
carburante: 20.0 A
Fusibili secon do specifica (scatola
fusibili 1): Fusibile motorino ventola radiatore:15.0 A
Fusibile del motorino dell’ABS: 30.0 A
Fusibile del solenoide ABS:
15.0 A
Fusibile di backup: 7.5 A
Fusibile della valvola a farfalla elet-
trica: 7.5 A
Fusibili secon do specifica (scatola
fusibili 2):
Fusibile fendinebbia:2.0 A
Fusibile luce stop:
1.0 A
Fusibile dell’impianto di segnalazio-
ne:
7.5 A
Fusibile dell’accensione: 15.0 A
Fusibile della centralina dell’ABS: 7.5 A
Fusibile riscaldatore sella:
7.5 A
Fusibili secon do specifica (scatola
fusibili 3):
Fusibile del faro:7.5 A
Fusibile della luce di posizione:
7.5 A
Fusibile del regolatore automatico
della velocità:
1.0 A
Spina + fusibile 12 V: 2.0 A
Spina + fusibile 12 V: 2.0 A
UB1JH0H0.book Page 34 Wedne sday, February 7, 2018 10:01 AM

Manutenzione e regolazione perio diche
6-35
6
HAU77470
FariQuesto modello è equipaggiato con fari a
LED.
Se un faro non si accende, controllare i fu-
sibili e fare controllare il veicolo da un con-
cessionario Yamaha.NOTAQuando i fari sono impostati su anabba-
glianti, un faro si accende. Quando i fari
sono impostati su abbagliante o l’interrut-
tore posizione lampeggio viene premuto,
dovrebbero accendersi entrambi i fari.ATTENZIONE
HCA16581
Non attaccare nessun tipo di pellicola
colorata o d i adesivo sulla lente faro.
HAU54502

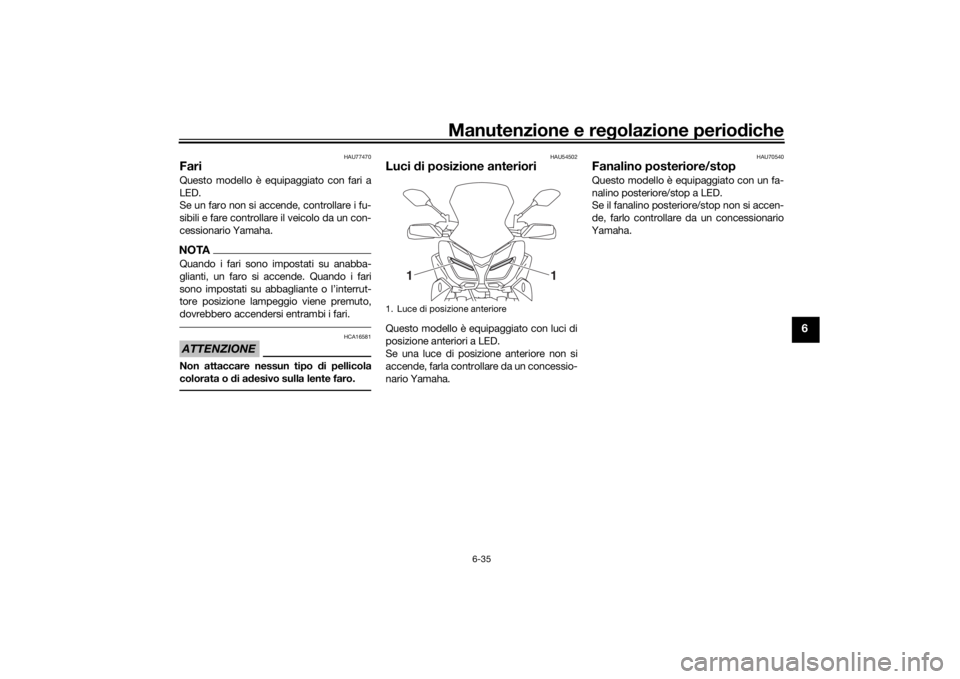

Luci di posizione anterioriQuesto modello è equipaggiato con luci di
posizione anteriori a LED.
Se una luce di posizione anteriore non si
accende, farla controllare da un concessio-
nario Yamaha.
HAU70540
Fanalino posteriore/stopQuesto modello è equipaggiato con un fa-
nalino posteriore/stop a LED.
Se il fanalino posteriore/stop non si accen-
de, farlo controllare da un concessionario
Yamaha.
1. Luce di posizione anteriore
1
1
UB1JH0H0.book Page 35 Wedne sday, February 7, 2018 10:01 AM

Manutenzione e regolazione perio diche
6-36
6
HAU24205

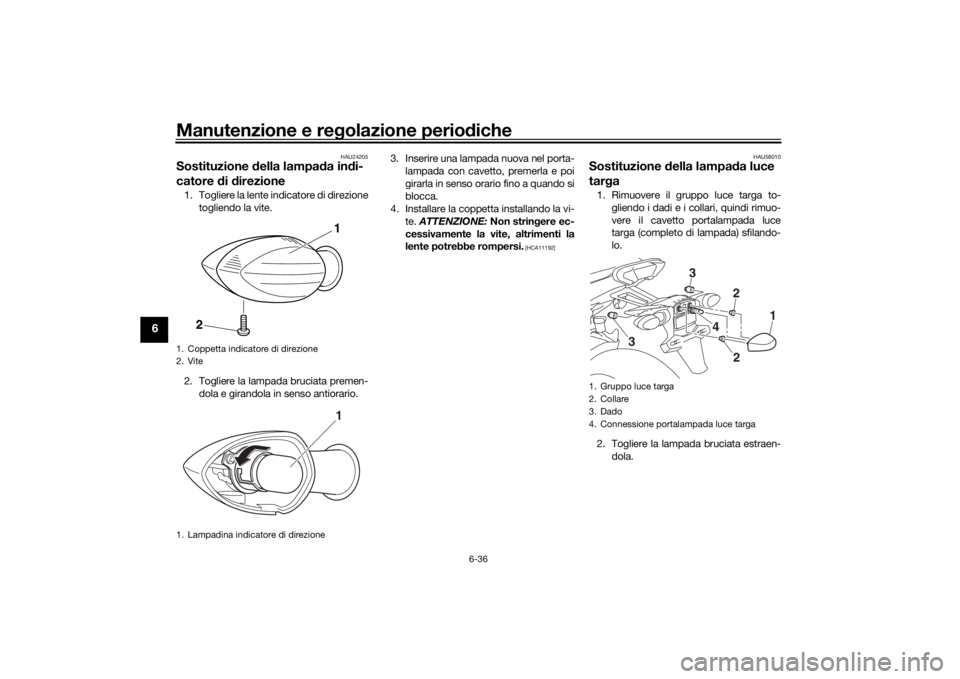

Sostituzione della lampa da in di-
catore di d irezione1. Togliere la lente indicatore di direzione
togliendo la vite.
2. Togliere la lampada bruciata premen- dola e girandola in senso antiorario. 3. Inserire una lampada nuova nel porta-
lampada con cavetto, premerla e poi
girarla in senso orario fino a quando si
blocca.
4. Installare la coppetta installando la vi-
te. ATTENZIONE: Non stringere ec-
cessivamente la vite, altrimenti la
lente potrebbe rompersi.
[HCA11192] HAU58010
Sostituzione
della lampa da luce
tar ga1. Rimuovere il gruppo luce targa to-
gliendo i dadi e i collari, quindi rimuo-
vere il cavetto portalampada luce
targa (completo di lampada) sfilando-
lo.
2. Togliere la lampada bruciata estraen- dola.
1. Coppetta indicatore di direzione
2. Vite
1. Lampadina indicatore di direzione
1
2
1
1. Gruppo luce targa
2. Collare
3. Dado
4. Connessione portalampada luce targa
1
22
4
3
3
UB1JH0H0.book Page 36 Wedne sday, February 7, 2018 10:01 AM
