Beschreibung
18
1Feuerlöscher-Behälter
2Kraftstoffhahn
3Chokeknopf
4Clip
5Starterschalter
6Gashebel
7Motor-Quickstoppleine
(Handgelenk-Schleife)
8Motor-Stoppschalter
9Motor-Quickstoppschalter
10Kraftstofftank
11Batterie
12Geräuschdämpfer
13Zündkerze/Zündkerzenstecker
14Wasserabscheider
15Schalldämpfer
16Kraftstofffilter
17Spülschlauchanschluss (Seite 53)
18Schaltkasten
UF4D74G0.book Page 18 Friday, March 17, 2017 4:04 PM

Bedienung der Steuerungsfunktionen
19
GJU31026
Steuerungsfunktionen des
Wasserfahrzeugs

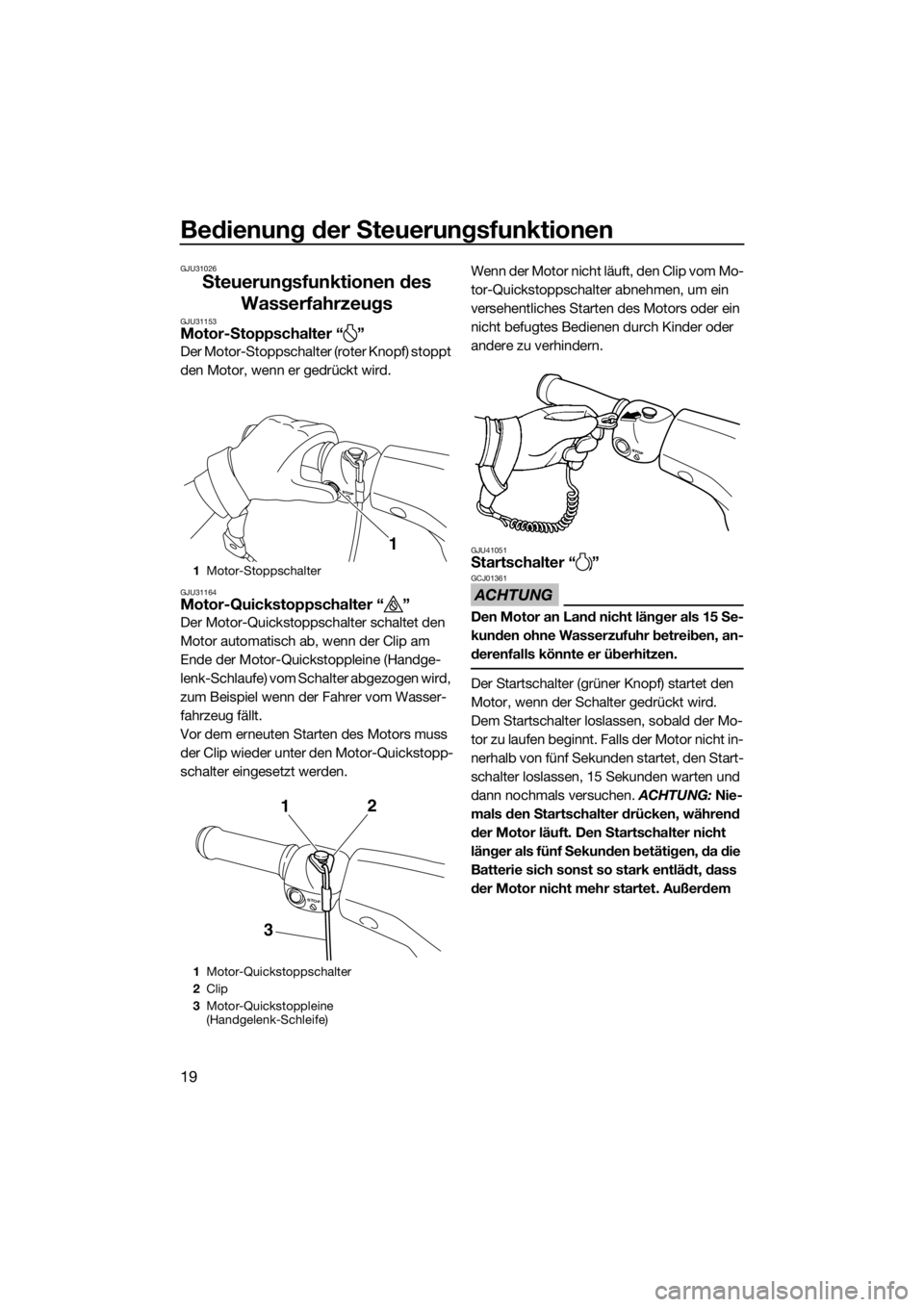

GJU31153Motor-Stoppschalter “ ”
Der Motor-Stoppschalter (roter Knopf) stoppt
den Motor, wenn er gedrückt wird.
GJU31164Motor-Quickstoppschalter “ ”
Der Motor-Quickstoppschalter schaltet den
Motor automatisch ab, wenn der Clip am
Ende der Motor-Quickstoppleine (Handge-
lenk-Schlaufe) vom Schalter abgezogen wird,
zum Beispiel wenn der Fahrer vom Wasser-
fahrzeug fällt.
Vor dem erneuten Starten des Motors muss
der Clip wieder unter den Motor-Quickstopp-
schalter eingesetzt werden.Wenn der Motor nicht läuft, den Clip vom Mo-
tor-Quickstoppschalter abnehmen, um ein
versehentliches Starten des Motors oder ein
nicht befugtes Bedienen durch Kinder oder
andere zu verhindern.
GJU41051Startschalter “ ”
ACHTUNG
GCJ01361
Den Motor an Land nicht länger als 15 Se-
kunden ohne Wasserzufuhr betreiben, an-
derenfalls könnte er überhitzen.
Der Startschalter (grüner Knopf) startet den
Motor, wenn der Schalter gedrückt wird.
Dem Startschalter loslassen, sobald der Mo-
tor zu laufen beginnt. Falls der Motor nicht in-
nerhalb von fünf Sekunden startet, den Start-
schalter loslassen, 15 Sekunden warten und
dann nochmals versuchen. ACHTUNG: Nie-
mals den Startschalter drücken, während
der Motor läuft. Den Startschalter nicht
länger als fünf Sekunden betätigen, da die
Batterie sich sonst so stark entlädt, dass
der Motor nicht mehr startet. Außerdem
1Motor-Stoppschalter
1Motor-Quickstoppschalter
2Clip
3Motor-Quickstoppleine
(Handgelenk-Schleife)
1
STOP
312
UF4D74G0.book Page 19 Friday, March 17, 2017 4:04 PM

Bedienung der Steuerungsfunktionen
20
kann dadurch der Starter beschädigt wer-
den.
[GCJ01041]
Wurde der Clip vom Quickstoppschalter ab-
gezogen, lässt sich der Motor nicht starten.
GJU31212Gashebel
Drückt man den Gashebel zusammen, wird
die Motordrehzahl erhöht.
Lässt man den Hebel wieder los, kehrt er au-
tomatisch in die Leerlaufstellung zurück.

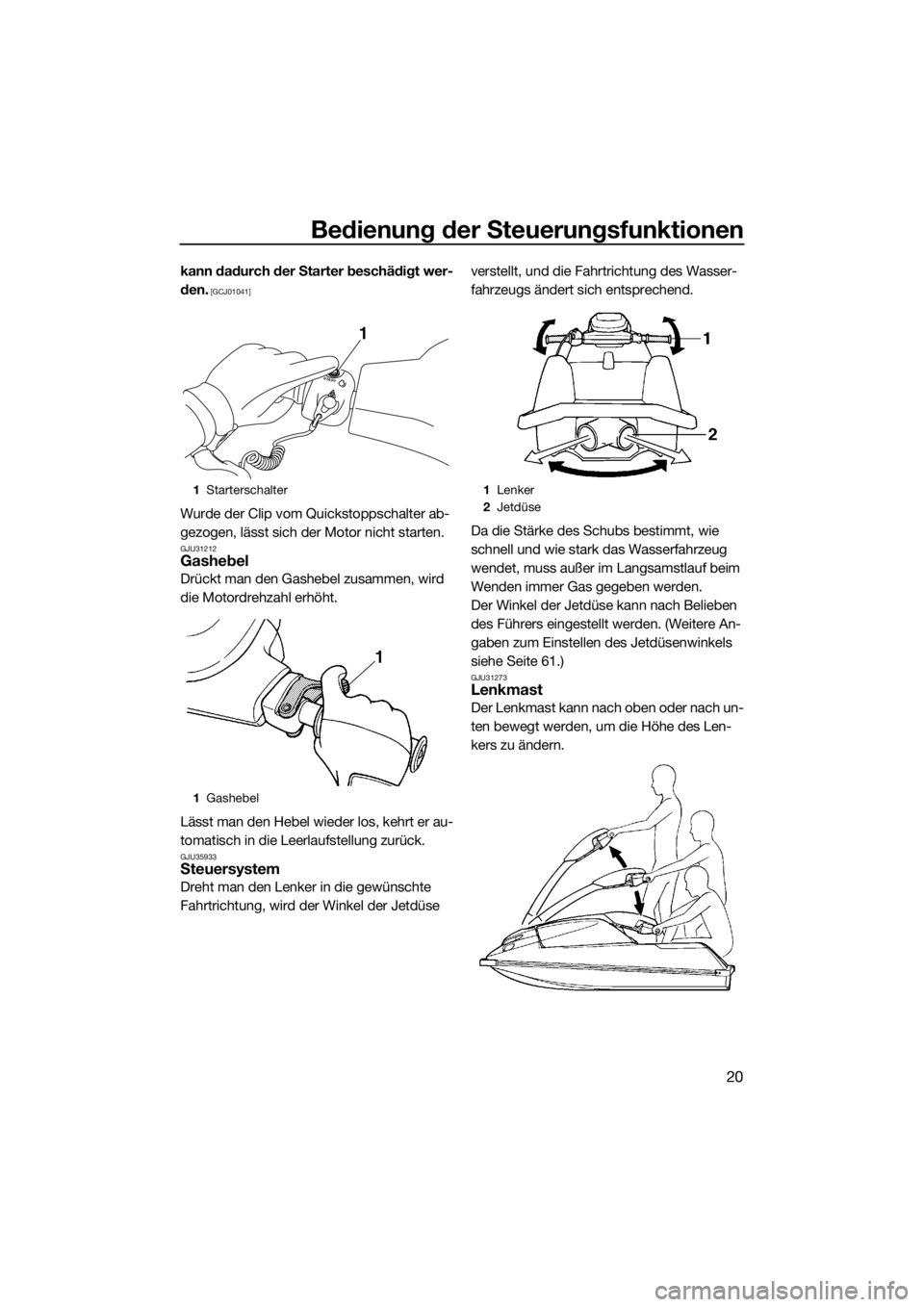

GJU35933Steuersystem
Dreht man den Lenker in die gewünschte
Fahrtrichtung, wird der Winkel der Jetdüse verstellt, und die Fahrtrichtung des Wasser-
fahrzeugs ändert sich entsprechend.
Da die Stärke des Schubs bestimmt, wie
schnell und wie stark das Wasserfahrzeug
wendet, muss außer im Langsamstlauf beim
Wenden immer Gas gegeben werden.
Der Winkel der Jetdüse kann nach Belieben
des Führers eingestellt werden. (Weitere An-
gaben zum Einstellen des Jetdüsenwinkels
siehe Seite 61.)
GJU31273Lenkmast
Der Lenkmast kann nach oben oder nach un-
ten bewegt werden, um die Höhe des Len-
kers zu ändern.
1Starterschalter
1Gashebel
START
1
1Lenker
2Jetdüse
UF4D74G0.book Page 20 Friday, March 17, 2017 4:04 PM

Bedienung der Steuerungsfunktionen
21

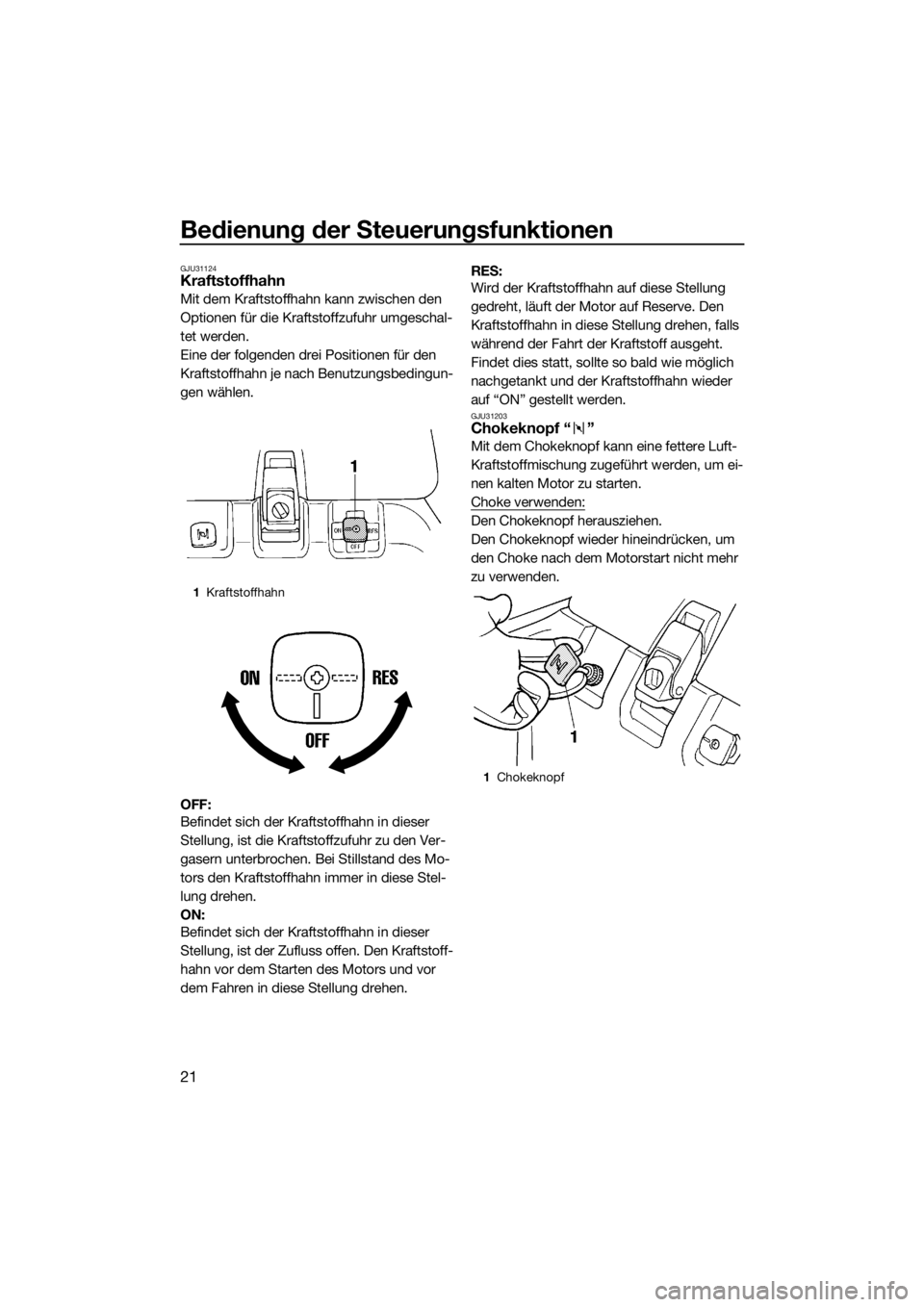

GJU31124Kraftstoffhahn
Mit dem Kraftstoffhahn kann zwischen den
Optionen für die Kraftstoffzufuhr umgeschal-
tet werden.
Eine der folgenden drei Positionen für den
Kraftstoffhahn je nach Benutzungsbedingun-
gen wählen.
OFF:
Befindet sich der Kraftstoffhahn in dieser
Stellung, ist die Kraftstoffzufuhr zu den Ver-
gasern unterbrochen. Bei Stillstand des Mo-
tors den Kraftstoffhahn immer in diese Stel-
lung drehen.
ON:
Befindet sich der Kraftstoffhahn in dieser
Stellung, ist der Zufluss offen. Den Kraftstoff-
hahn vor dem Starten des Motors und vor
dem Fahren in diese Stellung drehen.RES:
Wird der Kraftstoffhahn auf diese Stellung
gedreht, läuft der Motor auf Reserve. Den
Kraftstoffhahn in diese Stellung drehen, falls
während der Fahrt der Kraftstoff ausgeht.
Findet dies statt, sollte so bald wie möglich
nachgetankt und der Kraftstoffhahn wieder
auf “ON” gestellt werden.
GJU31203Chokeknopf “ ”
Mit dem Chokeknopf kann eine fettere Luft-
Kraftstoffmischung zugeführt werden, um ei-
nen kalten Motor zu starten.
Choke verwenden:
Den Chokeknopf herausziehen.
Den Chokeknopf wieder hineindrücken, um
den Choke nach dem Motorstart nicht mehr
zu verwenden.
1Kraftstoffhahn
1Chokeknopf
UF4D74G0.book Page 21 Friday, March 17, 2017 4:04 PM

Bedienung der Steuerungsfunktionen
22

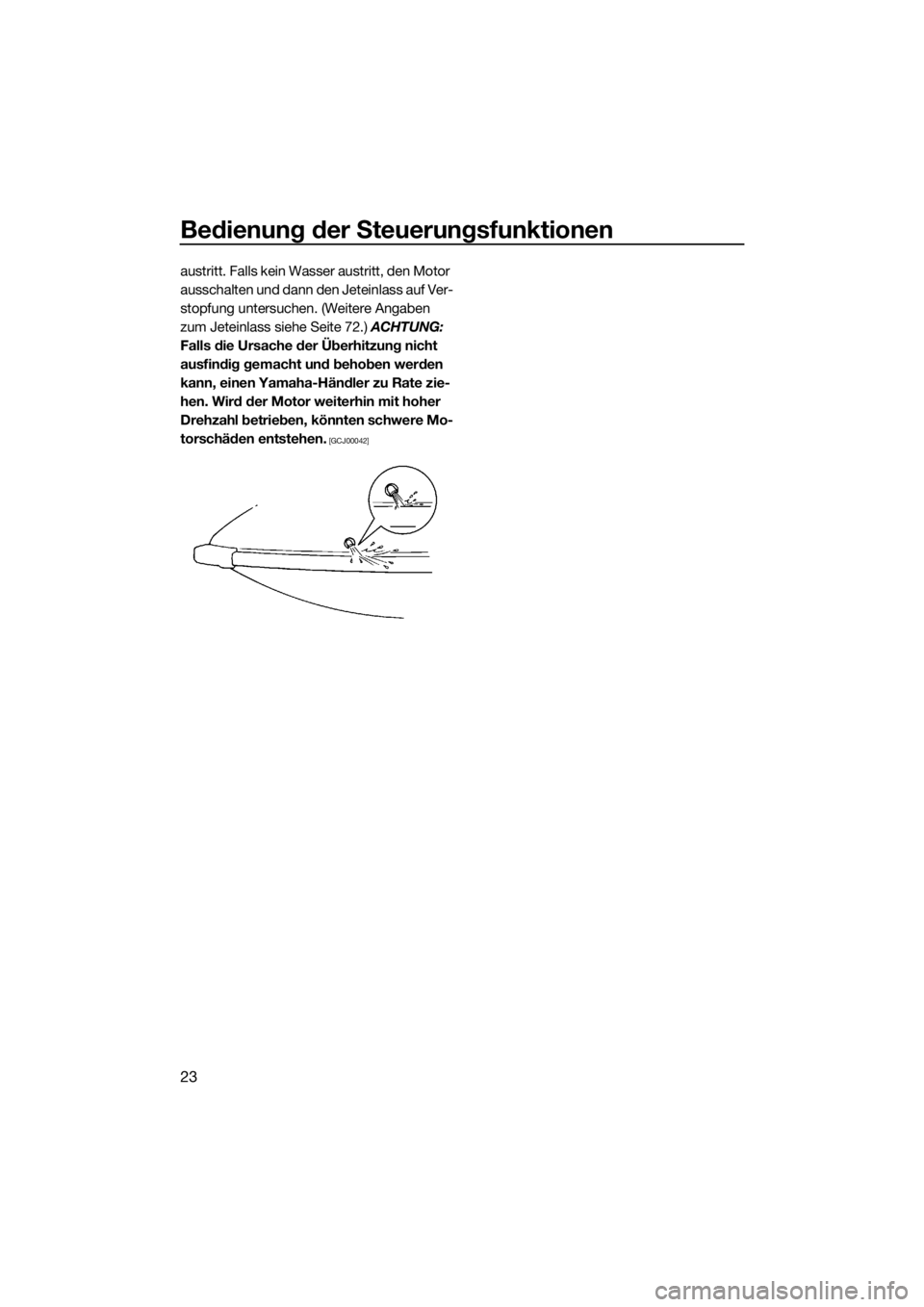

GJU31224Kühlwasser-Kontrollauslass
Wenn der Motor läuft, tritt etwas Kühlwasser,
das im Motor zirkuliert, aus dem Kühlwasser-
Kontrollauslass aus.
Der Kühlwasser-Kontrollauslass befindet
sich auf der Backbordseite (links) des Was-
serfahrzeugs. Um sicherzustellen, dass das
Kühlsystem richtig funktioniert, überprüfen,
dass Wasser aus den Kühlwasser-Kontroll-
auslass austritt. Wenn aus diesem Auslass
kein Wasser austritt, den Motor anhalten und
den Jeteinlass auf Verstopfung kontrollieren.
(Weitere Angaben zum Jeteinlass siehe Seite
72.)
HINWEIS:
Es dauert nach dem Anlassen des Motors
ca. 20 Sekunden, bis das Wasser den Kon-
trollauslass erreicht.
Das Wasser tritt möglicherweise nicht
gleichmäßig aus, wenn der Motor im Leer-
lauf läuft. Falls dies auftritt, etwas Gas ge-
ben, um zu kontrollieren, dass das Wasser
ordnungsgemäß austritt.
GJU40323Wasserabscheider
Der Wasserabscheider verhindert, dass Was-
ser in den Tank eindringt, indem jegliches
Wasser aufgefangen wird, das beim Kentern
des Wasserfahrzeugs in den Tankentlüf-
tungsschlauch eingedrungen ist.Wenn sich im Wasserabscheider Wasser ge-
sammelt hat, dieses durch Lösen der Ablass-
schraube ablassen.
Zum Ablassen von Wasser aus dem Wasser-
abscheider:
(1) Einen Auffangbehälter oder ein trocke-
nes Tuch unter den Wasserabscheider
stellen.
(2) Die Ablassschraube schrittweise lösen,
um das Wasser abzulassen. Das ablau-
fende Wasser im Auffangbehälter auffan-
gen oder mit dem trockenen Tuch so
aufnehmen, dass es nicht in den Motor-
raum verschüttet wird. Sollte Wasser in
das Wasserfahrzeug gelangen, dieses
mit einem trockenen Lappen aufwi-
schen.
(3) Die Ablassschraube bis zum Anschlag
sicher zudrehen.
GJU31665Motorüberhitzungs-Warnsystem
Wenn die Motortemperatur stark ansteigt,
wird das Motorüberhitzungs-Warnsystem
aktiviert und die Motordrehzahl auf 3400
U/min begrenzt, um Schäden zu verhindern.
Wenn das Motorüberhitzungs-Warnsystem
aktiviert wird, sofort die Motordrehzahl dros-
seln, das Wasserfahrzeug an Land bringen
und kontrollieren, ob bei laufendem Motor
Wasser aus dem Kühlwasser-Kontrollauslass
1Kühlwasser-Kontrollauslass
1Wasserabscheider
2Ablassschraube
2
1
UF4D74G0.book Page 22 Friday, March 17, 2017 4:04 PM

Bedienung der Steuerungsfunktionen
23
austritt. Falls kein Wasser austritt, den Motor
ausschalten und dann den Jeteinlass auf Ver-
stopfung untersuchen. (Weitere Angaben
zum Jeteinlass siehe Seite 72.) ACHTUNG:
Falls die Ursache der Überhitzung nicht
ausfindig gemacht und behoben werden
kann, einen Yamaha-Händler zu Rate zie-
hen. Wird der Motor weiterhin mit hoher
Drehzahl betrieben, könnten schwere Mo-
torschäden entstehen.
[GCJ00042]
UF4D74G0.book Page 23 Friday, March 17, 2017 4:04 PM

Bedienung der Ausrüstung
24
GJU40334
AusrüstungGJU31057Haube
Die Haube kann abgenommen werden.
Die Haube abnehmen, um an den Motorraum
zu gelangen.

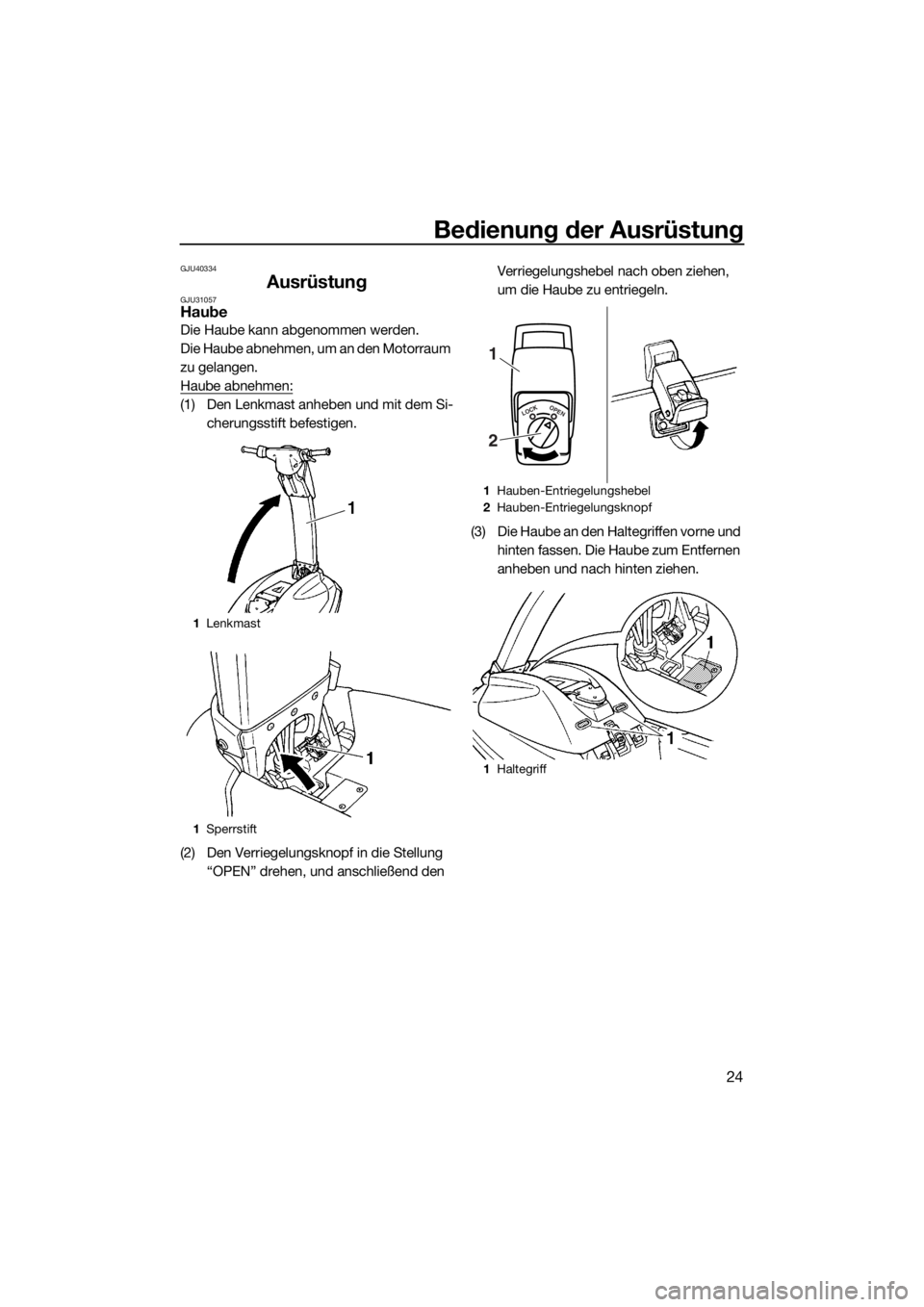

Haube abnehmen:
(1) Den Lenkmast anheben und mit dem Si-
cherungsstift befestigen.
(2) Den Verriegelungsknopf in die Stellung
“OPEN” drehen, und anschließend den Verriegelungshebel nach oben ziehen,
um die Haube zu entriegeln.
(3) Die Haube an den Haltegriffen vorne und
hinten fassen. Die Haube zum Entfernen
anheben und nach hinten ziehen.
1Lenkmast
1Sperrstift
1Hauben-Entriegelungshebel
2Hauben-Entriegelungsknopf
1Haltegriff
LOCKOPEN
1
2
UF4D74G0.book Page 24 Friday, March 17, 2017 4:04 PM

Bedienung der Ausrüstung
25
Haube anbringen:
(1) Die Haube so ausrichten, dass die bei-
den Vorsprünge vorne unter die Halte-
rungen auf dem Deck greifen.
(2) Den Verriegelungshebel der Haube nach
unten drücken und den Knopf in die Stel-
lung “LOCK” drehen, um die Haube fest
zu verriegeln.
(3) Den Lenkmast halten, den Sicherungs-
stift in Parkposition bringen und den
Lenkmast herunter lassen.
GJU36003Bugöse
Die Bugöse dient zum Befestigen eines Zur-
rings oder Taus am Wasserfahrzeug für Zwe-
cke des Transportes oder der Vertäuung
bzw. zum Abschleppen. (Weitere Angaben zum Abschleppen des Wasserfahrzeugs sie-
he Seite 74.)
GJU36012Hecköse
Die Hecköse dient zur Vertäuung des Was-
serfahrzeugs.
GJU31676Stausack
Die Schutztasche befindet sich auf der Unter-
seite der Haube.
Die Schutztasche zum Verstauen der Be-
triebsanleitung, des Bordwerkzeugs und an-
derer kleiner Gegenstände verwenden. Die
Schutztasche ist nicht wasserdicht. Gegen-
stände, die trocken bleiben müssen, sollten
in wasserdichten Beuteln mitgeführt werden.
Zum Entnehmen der Schutztasche:
(1) Die Haube abnehmen. (Für nähere Anga-
ben zum Abnehmen und Anbringen der
Haube siehe Seite 24.)
LOCKOPEN
1Bugöse
1Hecköse
