Strumento e funzioni di controllo
3-4
3
HAU66040
Interruttore in dicatore di d irezione
“/”
Spostare questo interruttore verso “ ”
per segnalare una curva a destra. Spostare
questo interruttore verso “ ” per segnala-
re una curva a sinistra. Una volta rilasciato,
l’interruttore ritorna in posizione centrale.
Per spegnere le luci indicatori di direzione,
premere l’interruttore dopo che è ritornato
in posizione centrale.
HAU66030
Interruttore avvisatore acustico “ ”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU66060
Interruttore Arresto/Accensione/
Avviamento “ / / ”
Per avviare il motore con il dispositivo d’av-
viamento, portare questo interruttore
su “ ” e spingere l’interruttore all’ingiù
verso “ ”. Prima di accendere il motore,
vedere pagina 5-1 per le istruzioni di avvia-
mento.
Porre questo interruttore su “ ” per spe-
gnere il motore in caso d’emergenza, come
per esempio se il veicolo si ribalta o se il
cavo acceleratore è bloccato.
HAU66010
Interruttore luci d’emer genza “ ”
Con la chiave di accensione su “ON”
o “ ”, usare questo interruttore per ac-
cendere le luci d’emergenza (lampeggio si-
multaneo di tutte le luci indicatori di
direzione).
Le luci d’emergenza vengono utilizzate in
caso d’emergenza o per avvisare gli altri
utenti della strada dell’arresto del vostro
veicolo in zone di traffico pericoloso.ATTENZIONE
HCA10062
Non utilizzare a lun go le luci d ’emergen-
za a motore spento, per evitare di scari-
care la batteria.
HAU84250
Interruttori del re golatore automatico
d ella velocità
Vedere pagina 3-8 per spiegazioni sul si-
stema di regolazione automatica della velo-
cità.
HAU84520
Interruttore “MENU”
Questo interruttore viene utilizzato per im-
postare l’orologio, la luminosità del display
e la spia di segnalazione cambio. (Vedere
pagina 3-11.)
HAU84530
Interruttore “SELECT”
Questo interruttore si usa per modificare le
impostazioni all’interno dello strumento
multifunzione. (Vedere pagina 3-11.)
HAU84260
Interruttore mo dalità di g ui da “MODE”
Vedere pagina 3-19 per spiegazioni sulla
modalità di guida.
UBD5H0H0.book Page 4 Wednesday, April 4, 2018 1:22 PM

Strumento e funzioni di controllo
3-12
3
AVVERTENZA
HWA12423
Arrestare completamente il veicolo pri-
ma di ese guire qualsiasi mo difica alle
impostazioni sul gruppo in dicatore mul-
tifunzione. La mo difica delle impostazio-
ni durante la g uida può d istrarre
l’operatore e aumentare il rischio d i inci-
d enti.
Lo strumento multifunzione è equipaggiato
con i seguenti strumenti:
 tachimetro
 contagiri
 orologio digitale
 indicatore livello carburante
 indicatore Eco
 display della marcia innestata
 display della modalità di guida
 display TCS
 indicatore QS
 display multifunzione
 modalità di comando della luminosità
e della spia cambioNOTAÈ possibile impostare la visualizzazio-
ne sullo strumento multifunzione su
chilometri e miglia. Per alternare tra
chilometri e miglia, impostare il di-
splay multifunzione sul totalizzatore
contachilometri e premere il tasto
d’azzeramento “RESET” per un se-
condo.
 “ ” non funziona.
Tachimetro
Il tachimetro indica la velocità di marcia.
Conta giri
Il contagiri indica il regime di rotazione del
motore.
1. Display della marcia innestata
2. Indicatore QS
3. Contagiri
4. Tachimetro
5. Indicatore livello carburante
6. Indicatore Eco “ECO”
7. Display multifunzione
8. Orologio digitale
9. Display TCS
10.Display della modalità di guida
3
4
5
12
6
7
8
9
10
1. Tachimetro
1. Contagiri
2. Zona rossa del contagiri
1
1
2
UBD5H0H0.book Page 12 Wednesday, April 4, 2018 1:22 PM

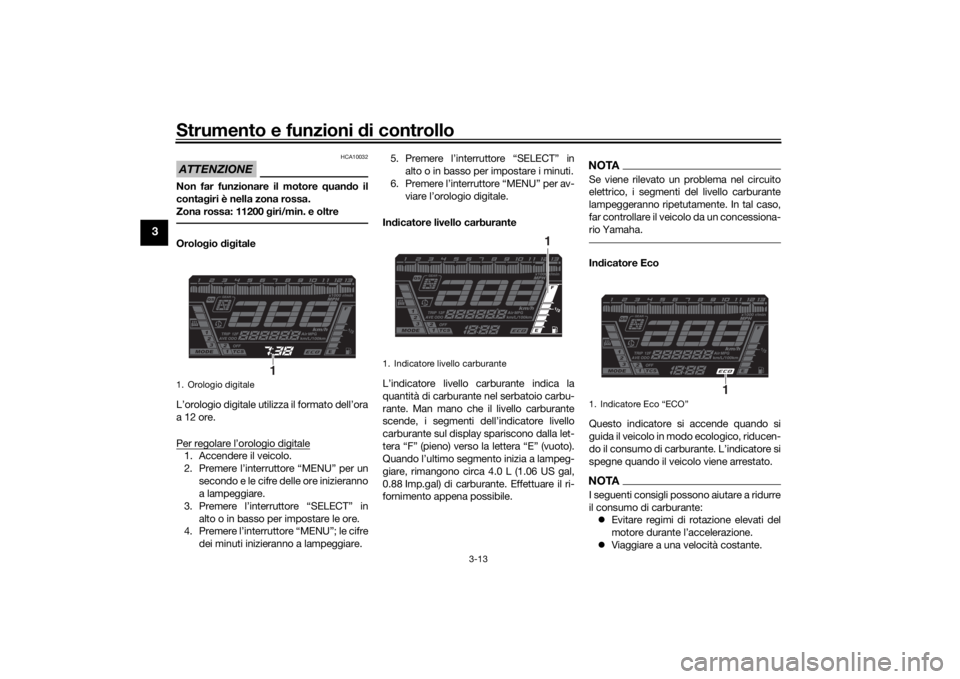

Strumento e funzioni di controllo
3-13
3
ATTENZIONE
HCA10032
Non far funzionare il motore quand o il
conta giri è nella zona rossa.
Zona rossa: 11200 giri/min. e oltreOrolo gio dig itale
L’orologio digitale utilizza il formato dell’ora
a 12 ore.
Per regolare l’orologio digitale1. Accendere il veicolo.
2. Premere l’interruttore “MENU” per un secondo e le cifre delle ore inizieranno
a lampeggiare.
3. Premere l’interruttore “SELECT” in alto o in basso per impostare le ore.
4. Premere l’interruttore “MENU”; le cifre
dei minuti inizieranno a lampeggiare. 5. Premere l’interruttore “SELECT” in
alto o in basso per impostare i minuti.
6. Premere l’interruttore “MENU” per av- viare l’orologio digitale.
In dicatore livello carburante
L’indicatore livello carburante indica la
quantità di carburante nel serbatoio carbu-
rante. Man mano che il livello carburante
scende, i segmenti dell’indicatore livello
carburante sul display spariscono dalla let-
tera “F” (pieno) verso la lettera “E” (vuoto).
Quando l’ultimo segmento inizia a lampeg-
giare, rimangono circa 4.0 L (1.06 US gal,
0.88 Imp.gal) di carburante. Effettuare il ri-
fornimento appena possibile.
NOTASe viene rilevato un problema nel circuito
elettrico, i segmenti del livello carburante
lampeggeranno ripetuta mente. In tal caso,
far controllare il veicolo da un concessiona-
rio Yamaha.In dicatore Eco
Questo indicatore si accende quando si
guida il veicolo in modo ecologico, riducen-
do il consumo di carburante. L’indicatore si
spegne quando il veicolo viene arrestato.NOTAI seguenti consigli possono aiutare a ridurre
il consumo di carburante:  Evitare regimi di rotazione elevati del
motore durante l’accelerazione.
 Viaggiare a una velocità costante.
1. Orologio digitale
1
1. Indicatore livello carburante
1
1. Indicatore Eco “ECO”
1
UBD5H0H0.book Page 13 Wednesday, April 4, 2018 1:22 PM

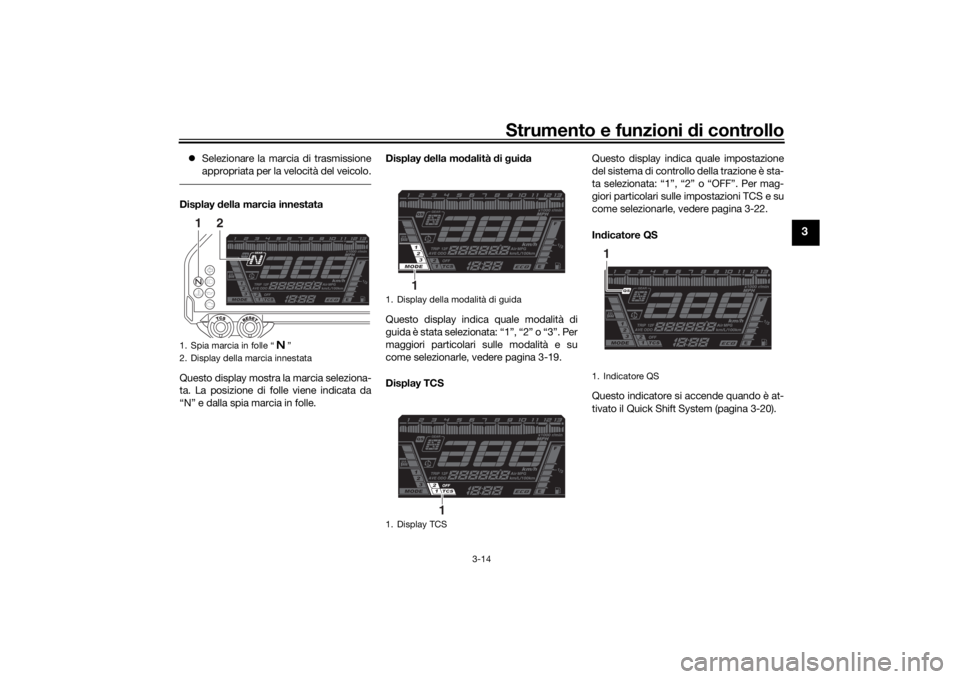

Strumento e funzioni di controllo
3-14
3
 Selezionare la marcia di trasmissione
appropriata per la velocità del veicolo.Display della marcia innestata
Questo display mostra la marcia seleziona-
ta. La posizione di folle viene indicata da
“N” e dalla spia marcia in folle. Display
della mo dalità di g ui da
Questo display indica quale modalità di
guida è stata selezionata: “1”, “2” o “3”. Per
maggiori particolari sulle modalità e su
come selezionarle, vedere pagina 3-19.
Display TCS Questo display indica quale impostazione
del sistema di controllo della trazione è sta-
ta selezionata: “1”, “2” o “OFF”. Per mag-
giori particolari sulle impostazioni TCS e su
come selezionarle, vedere pagina 3-22.
In
dicatore QS
Questo indicatore si accende quando è at-
tivato il Quick Shift System (pagina 3-20).1. Spia marcia in folle “ ”
2. Display della marcia innestata
1
2
1. Display della modalità di guida
1. Display TCS
1
1
1. Indicatore QS1
UBD5H0H0.book Page 14 Wednesday, April 4, 2018 1:22 PM

Strumento e funzioni di controllo
3-15
3
Display multifunzione
Il display multifunzione può indicare quanto
segue:
 totalizzatore contachilometri (ODO)
 due contachilometri parziali (TRIP 1 e
TRIP 2)
 contachilometri parziale riserva carbu-
rante (TRIP F)
 consumo istantaneo carburante
 consumo medio carburante
 temperatura liquido refrigerante
 temperatura ariaNOTAIl totalizzatore contachilometri si bloc-
cherà a 999999.
 I contachilometri parziali si azzerano e
continuano il conteggio dopo aver
raggiunto 9999.9.
Premere l’interruttore “SELECT” per com-
mutare sul display la visualizzazione tra to-
talizzatore contachilometri “ODO”,
contachilometri parziali “TRIP 1” e “TRIP
2”, consumo di carburante istantaneo
“km/L”, “L/100 km” o “MPG”, consumo di
carburante medio “AVE – –.– km/L”, “AVE –
–.– L/100 km” o “AVE – –.– MPG”, tempe-
ratura liquido refrigerante “°C” e tempera-
tura dell’aria “°C Air”. Quando si
preme “ ”, le visualizzazioni si alterne-
ranno nell’ordine seguente.
ODO → TRIP 1 → TRIP 2 → km/L, L/100
km o MPG → AVE – –.– km/L, AVE – –.–
L/100 km o AVE – –.– MPG → °C (liquido
refrigerante) → °C Air → ODO Quando l’ultimo segmento dell’indicatore
livello carburante inizia
a lampeggiare, il di-
splay passa al contachilometri parziale ri-
serva carburante “TRIP F” e inizia a
conteggiare la distanza percorsa a partire
da quel momento. In questo caso,
premere “ ” per alternare le visualizza-
zioni nel seguente ordine:
TRIP F → km/L, L/100 km o MPG → AVE –
–.– km/L, AVE – –.– L/100 km o AVE – –.–
MPG → °C (liquido refrigerante) → °C Air →
ODO → TRIP 1 → TRIP 2 → TRIP F
NOTAPremere “ ” per alternare le visua-
lizzazioni nell’ordine opposto.
 Per azzerare un contachilometri par-
ziale, premere il tasto “RESET” per un
secondo.
 Il contachilometri parziale riserva car-
burante può essere azzerato manual-
mente oppure è possibile impostare
l’azzeramento automatico dopo il ri-
fornimento e la guida per circa 5 km
(3 mi).
1. Display multifunzione
1
1. Interruttore “SELECT”
1
UBD5H0H0.book Page 15 Wednesday, April 4, 2018 1:22 PM

Strumento e funzioni di controllo
3-16
3
Consumo istantaneo carburante
Il consumo istantaneo di carburante si può
impostare su “km/L”, “L/100 km” o “MPG”.
 “km/L”: la distanza che può essere
percorsa con 1.0 L di carburante
 “L/100 km”: la quantità di carburante
necessaria per percorrere 100 km
 “MPG”: la distanza che può essere
percorsa con 1.0 Imp.gal di carburan-
teNOTAPer alternare tra “km/L”, “L/100 km” e
“MPG”, premere il tasto d’azzeramen-
to “RESET” per un secondo.
 Quando si marcia a velocità inferiori a
10 km/h (6 mi/h), sul display appare “–
–.–”.
Consumo me dio carburante
Il consumo di carburante medio può essere
impostato su “AVE – –.– km/L”, “AVE – –.–
L/100 km” o “AVE – –.– MPG”.  “AVE – –.– km/L”: la distanza media
che può essere percorsa con 1.0 L di
carburante
 “AVE – –.– L/100 km”: la quantità me-
dia di carburante necessaria per per-
correre 100 km
 “AVE – –.– MPG”: la distanza media
che può essere percorsa con
1.0 Imp.gal di carburanteNOTAPer azzerare il consumo medio carbu-
rante, premere il tasto “RESET” per un
secondo. 
Dopo l’azzeramento, sarà visualizzato
“– –.–” fino a quando il veicolo non ha
percorso una distanza sufficiente.
 Non è possibile alternare le unità di vi-
sualizzazione tra “km/L”, “L/100 km” e
“MPG” in questa modalità; passare
prima alla modalità di consumo istan-
taneo di carburante.
Temperatura li qui do refri gerante
La temperatura liquido refrigerante motore
da 40 °C a 124 °C è visualizzata con incre-
menti di 1 °C.
Se il messaggio “Hi” lampeggia, arrestare il
veicolo, spegnere il motore e lasciarlo raf-
freddare. (Vedere pagina 6-38.)
1. Display del consumo istantaneo carburante
1
1. Display del consumo medio carburante
1
1. Display della temperat ura liquido refrigeran-
te
1
UBD5H0H0.book Page 16 Wednesday, April 4, 2018 1:22 PM

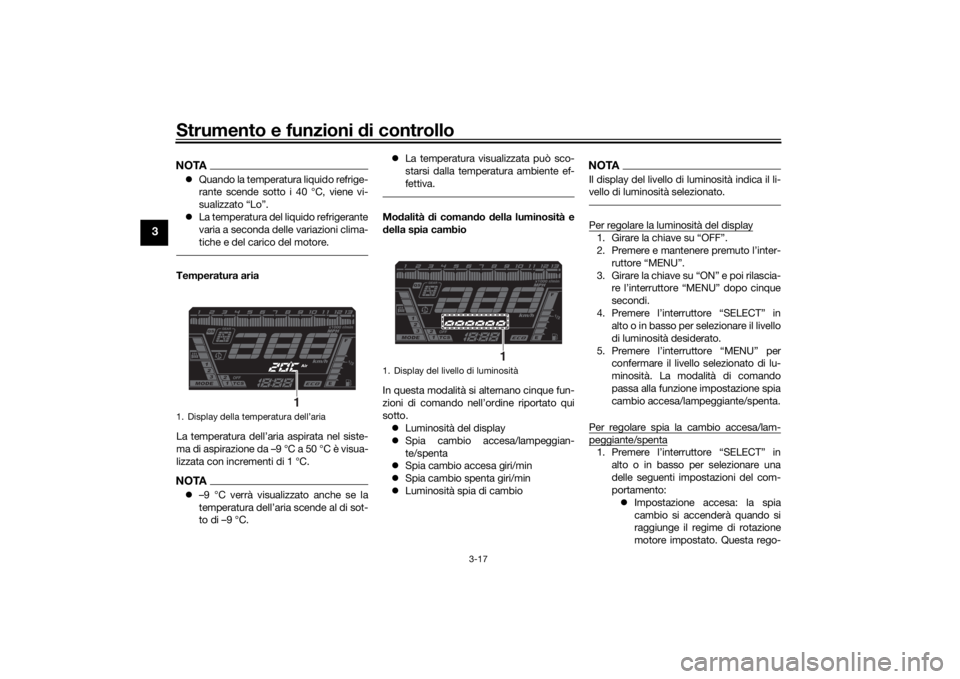

Strumento e funzioni di controllo
3-17
3
NOTAQuando la temperatura liquido refrige-
rante scende sotto i 40 °C, viene vi-
sualizzato “Lo”.
 La temperatura del liquido refrigerante
varia a seconda delle variazioni clima-
tiche e del carico del motore.Temperatura aria
La temperatura dell’aria aspirata nel siste-
ma di aspirazione da –9 °C a 50 °C è visua-
lizzata con incrementi di 1 °C.NOTA–9 °C verrà visualizzato anche se la
temperatura dell’aria scende al di sot-
to di –9 °C. 
La temperatura visualizzata può sco-
starsi dalla temperatura ambiente ef-
fettiva.
Mo dalità di coman do della luminosità e
d ella spia cambio
In questa modalità si alternano cinque fun-
zioni di comando nell’ordine riportato qui
sotto.  Luminosità del display
 Spia cambio accesa/lampeggian-
te/spenta
 Spia cambio accesa giri/min
 Spia cambio spenta giri/min
 Luminosità spia di cambio
NOTAIl display del livello di luminosità indica il li-
vello di luminosità selezionato.Per regolare la luminosità del display1. Girare la chiave su “OFF”.
2. Premere e mantenere premuto l’inter-
ruttore “MENU”.
3. Girare la chiave su “ON” e poi rilascia- re l’interruttore “MENU” dopo cinque
secondi.
4. Premere l’interruttore “SELECT” in alto o in basso per selezionare il livello
di luminosità desiderato.
5. Premere l’interruttore “MENU” per confermare il livello selezionato di lu-
minosità. La modalità di comando
passa alla funzione impostazione spia
cambio accesa/lampeggiante/spenta.
Per regolare spia la cambio accesa/lam-peggiante/spenta1. Premere l’interruttore “SELECT” in alto o in basso per selezionare una
delle seguenti impostazioni del com-
portamento: Impostazione accesa: la spia
cambio si accenderà quando si
raggiunge il regime di rotazione
motore impostato. Questa rego-
1. Display della temperatura dell’aria
1
1. Display del livello di luminosità
1
UBD5H0H0.book Page 17 Wednesday, April 4, 2018 1:22 PM

Strumento e funzioni di controllo
3-19
3
HAU84550

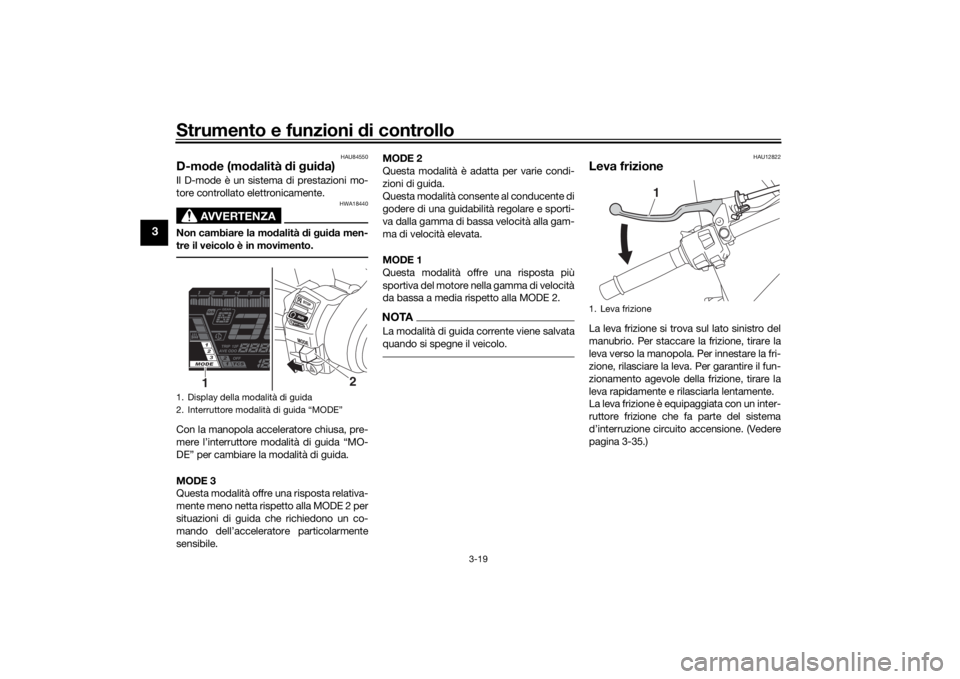

D-mode (mo dalità di g ui da)Il D-mode è un sistema di prestazioni mo-
tore controllato elettronicamente.
AVVERTENZA
HWA18440
Non cambiare la mod alità di g ui da men-
tre il veicolo è in movimento.Con la manopola acceleratore chiusa, pre-
mere l’interruttore modalità di guida “MO-
DE” per cambiare la modalità di guida.
MODE 3
Questa modalità offre una risposta relativa-
mente meno netta rispetto alla MODE 2 per
situazioni di guida che richiedono un co-
mando dell’acceleratore particolarmente
sensibile. MODE 2
Questa modalità è adatta per varie condi-
zioni di guida.
Questa modalità consente al conducente di
godere di una guidabilità regolare e sporti-
va dalla gamma di bassa velocità alla gam-
ma di velocità elevata.
MODE 1
Questa modalità offre una risposta più
sportiva del motore nella gamma di velocità
da bassa a media rispetto alla MODE 2.
NOTALa modalità di guida corrente viene salvata
quando si spegne il veicolo.
HAU12822
Leva frizioneLa leva frizione si trova sul lato sinistro del
manubrio. Per staccare la frizione, tirare la
leva verso la manopola
. Per innestare la fri-
zione, rilasciare la leva. Per garantire il fun-
zionamento agevole della frizione, tirare la
leva rapidamente e rilasciarla lentamente.
La leva frizione è equipaggiata con un inter-
ruttore frizione che fa parte del sistema
d’interruzione circuito accensione. (Vedere
pagina 3-35.)
1. Display della modalità di guida
2. Interruttore modalità di guida “MODE”
2
1
1. Leva frizione
1
UBD5H0H0.book Page 19 Wednesday, April 4, 2018 1:22 PM
