2018 YAMAHA MT-10 Betriebsanleitungen (in German)

Regelmäßige Wartung und Einstellung
7-7
1
2
3
4
5
678
9
10
11
12
21 *Seitenständerschal-
ter Funktion kontrollieren und erneu-
ern, falls nötig. 
22 *Teleskopgabel Funktion prüfen und auf Öllecks
kontrollieren.
Ersetzen, falls nötig. 
23 *Federbein Funktion prüfen und auf Öllecks
kontrollieren.
Ersetzen, falls nötig. 
24 *Umlenkhebel der
hinteren
Aufhängung und
Drehpunkte des
Verbindungsschen-
kels Funktion prüfen.

25 Motoröl Wechseln (vor dem Ablassen den
Motor warmlaufen lassen).
Den Ölstand kontrollieren und das Fahrzeug auf Öllecks prüfen. 
26 Ölfilterpatrone Ersetzen. 
27 *Kühlsystem Den Kühlflüssigkeitsstand kontrol-
lieren und das Fahrzeug auf Kühl-
flüssigkeitslecks prüfen. 
Wechseln. Alle 3 Jahre
28 *EXUP-System Funktion, Seilzugspiel und Posi-
tion der Laufrolle kontrollieren. 
29 *Vorderrad- und
Hinterrad-Bremslicht-
schalter Funktion prüfen.

30 *Sich bewegende
Teile und Seilzüge Schmieren.

NR. PRÜFPUNKT
KONTROLLE ODER
WARTUNGSARBEIT KILOMETERSTAND
JAHRES-
KONTROLLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
B67-9-G2G0.book 7 ページ ２０１８年６月５日　火曜日　午前９時２５分

Regelmäßige Wartung und Einstellung
7-8
1
2
3
4
5
67
8
9
10
11
12
GAU72800
HINWEIS
Luftfilter
Der Luftfilter dieses Modells besitzt ei n ölbeschichtetes Einweg-Papierelement, das ni cht mit Druckluft gereinigt werden darf, um
Beschädigungen zu vermeiden.
Das Luftfilterelement muss häufiger er setzt werden, wenn in ungewöhnlich feucht er oder staubiger Umgebung gefahren wird.

Wartung der hydraulischen Bremsanlage
Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
Alle zwei Jahre die inneren Bauteile des Hauptbremszylinders und Bremssattels erneuern und die Bremsflüssigkeit wechseln. Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.
31*Gasdrehgriffgehäu-
se und Seilzug Funktion und Spiel kontrollieren.
Das Spiel des Gaszugs einstel-
len, falls nötig.
Gasdrehgriffgehäuse und Seilzug schmieren. 
32 *Lichter, Signale und
Schalter Funktion prüfen.
Scheinwerferlichtkegel einstellen.

NR. PRÜFPUNKT
KONTROLLE ODER
WARTUNGSARBEIT KILOMETERSTAND
JAHRES-
KONTROLLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)B67-9-G2G0.book 8 ページ ２０１８年６月５日　火曜日　午前９時２５分

Regelmäßige Wartung und Einstellung
7-9
1
2
3
4
5
678
9
10
11
12
GAU67110
Zündkerzen prüfenDie Zündkerzen sind wichtige Bestandteile
des Motors und sollten regelmäßig kontrol-
liert werden, vorzugsweise durch eine
Yamaha-Fachwerkstatt. Da Verbrennungs-
wärme und Ablagerungen die Funktions-
tüchtigkeit der Kerzen im Laufe der Zeit
vermindern, müssen die Zündkerzen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle herausgenommen und
geprüft werden. Der Zustand der Zündker-
zen erlaubt Rückschlüsse auf den Zustand
des Motors.
Der die Mittelelektrode umgebende Porzel-
lanisolator (Isolatorfuß) der Zündkerzen ist
bei normaler Fahrweise rehbraun. Alle im
Motor eingebauten Zündkerzen sollten die
gleiche Verfärbung aufweisen. Weisen ein-
zelne oder sämtliche Zündkerzen eine stark
abweichende Färbung auf, könnte der Mo-
tor nicht ordnungsgemäß arbeiten. Versu-
chen Sie nicht, derartige Probleme selbst
zu diagnostizieren. Lassen Sie stattdessen
das Fahrzeug von einer Yamaha-Fach-
werkstatt prüfen.
Bei fortgeschrittenem Abbrand der Mittel-
elektroden oder übermäßigen Ölkohleabla-
gerungen die Zündkerzen durch neue
ersetzen. Vor dem Einschrauben einer Zündkerze
stets den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf. korri-
gieren.
Die Sitzfläche der Kerzendichtung reinigen;
Schmutz und Fremdkörper vom Gewinde
abwischen.
ACHTUNG
GCA10841
Zum Ausbauen des Zündkerzensteckers
keine Werkzeuge verwenden, andern-
falls könnte der Zündspulenstecker be-
schädigt werden. Der
Zündkerzenstecker ist mit einer Gummi-
dichtung versehen und sitzt deshalb fest
auf. Um den Zündkerzenstecker auszu-
bauen, ihn einfach vor- und zurückdre-
hen, während Sie ihn herausziehen; um
ihn einzubauen, wird er vor- und zurück-gedreht, während Sie ihn hineindrücken.
Empfohlene Zündkerze:
NGK/LMAR9E-J
1. Zündkerzen-ElektrodenabstandZündkerzen-Elektrodenabstand:0.6–0.7 mm (0.024–0.028 in)
Anzugsmoment: Zündkerze (neu):18 N·m (1.8 kgf·m, 13 lb·ft)
Zündkerze (nach der Prüfung):
13 N·m (1.3 kgf·m, 9.6 lb·ft)
1
1
B67-9-G2G0.book 9 ページ ２０１８年６月５日　火曜日　午前９時２５分

Regelmäßige Wartung und Einstellung
7-10
1
2
3
4
5
67
8
9
10
11
12
GAU36112

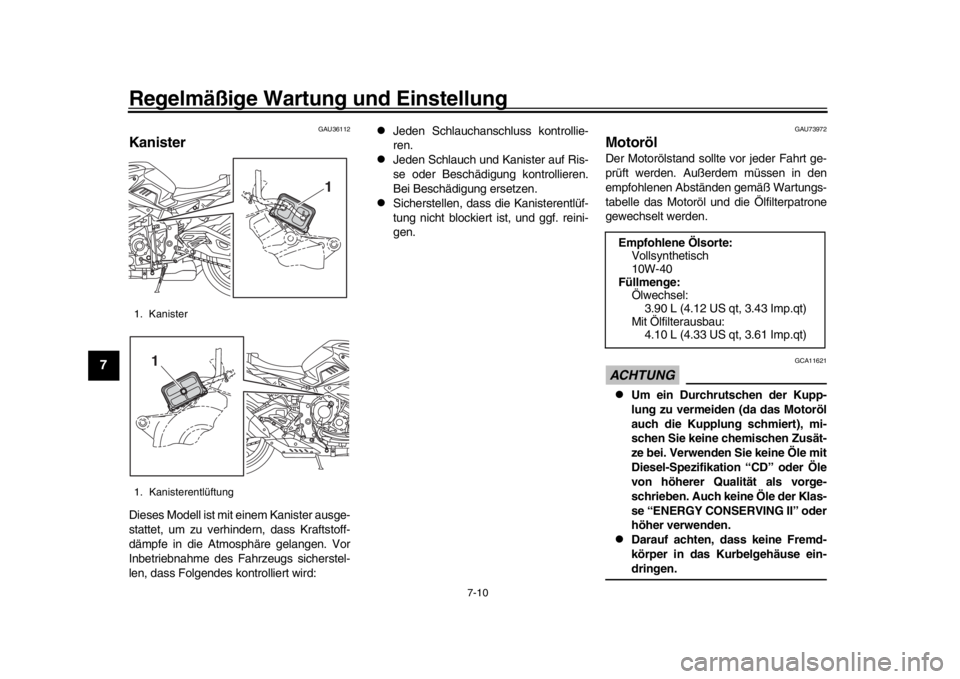

KanisterDieses Modell ist mit einem Kanister ausge-
stattet, um zu verhindern, dass Kraftstoff-
dämpfe in die Atmosphäre gelangen. Vor
Inbetriebnahme des Fahrzeugs sicherstel-
len, dass Folgendes kontrolliert wird:

Jeden Schlauchanschluss kontrollie-
ren.

Jeden Schlauch und Kanister auf Ris-
se oder Beschädigung kontrollieren.
Bei Beschädigung ersetzen.

Sicherstellen, dass die Kanisterentlüf-
tung nicht blockiert ist, und ggf. reini-
gen.
GAU73972
MotorölDer Motorölstand sollte vor jeder Fahrt ge-
prüft werden. Außerdem müssen in den
empfohlenen Abständen gemäß Wartungs-
tabelle das Motoröl und die Ölfilterpatrone
gewechselt werden.ACHTUNG
GCA11621

Um ein Durchrutschen der Kupp-
lung zu vermeiden (da das Motoröl
auch die Kupplung schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwenden Sie keine Öle mit
Diesel-Spezifikati on “CD” oder Öle
von höherer Qualität als vorge-
schrieben. Auch keine Öle der Klas-
se “ENERGY CONSERVING II” oder
höher verwenden.

Darauf achten, dass keine Fremd-
körper in das Kurbelgehäuse ein-dringen.
1. Kanister
1. Kanisterentlüftung
1
1
Empfohlene Ölsorte: Vollsynthetisch
10W-40
Füllmenge: Ölwechsel:
3.90 L (4.12 US qt, 3.43 Imp.qt)
Mit Ölfilterausbau: 4.10 L (4.33 US qt, 3.61 Imp.qt)
B67-9-G2G0.book 10 ページ ２０１８年６月５日　火曜日　午前９時２５分

Regelmäßige Wartung und Einstellung
7-11
1
2
3
4
5
678
9
10
11
12

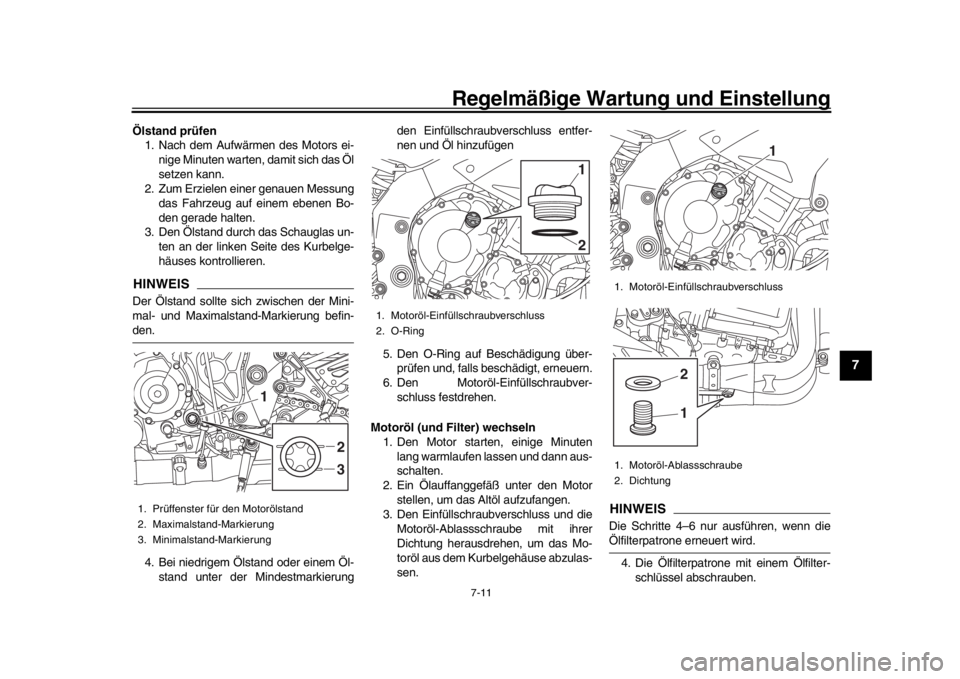

Ölstand prüfen 1. Nach dem Aufwärmen des Motors ei-
nige Minuten warten, damit sich das Öl
setzen kann.
2. Zum Erzielen einer genauen Messung
das Fahrzeug auf einem ebenen Bo-
den gerade halten.
3. Den Ölstand durch das Schauglas un-
ten an der linken Seite des Kurbelge-
häuses kontrollieren.HINWEISDer Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-den.
4. Bei niedrigem Ölstand oder einem Öl- stand unter der Mindestmarkierung den Einfüllschraubverschluss entfer-
nen und Öl hinzufügen
5. Den O-Ring auf Beschädigung über- prüfen und, falls beschädigt, erneuern.
6. Den Motoröl-Einfüllschraubver- schluss festdrehen.
Motoröl (und Fi lter) wechseln
1. Den Motor starten, einige Minuten lang warmlaufen lassen und dann aus-
schalten.
2. Ein Ölauffanggefäß unter den Motor stellen, um das Altöl aufzufangen.
3. Den Einfüllschraubverschluss und die Motoröl-Ablassschraube mit ihrer
Dichtung herausdrehen, um das Mo-
toröl aus dem Kurbelgehäuse abzulas-
sen.
HINWEISDie Schritte 4–6 nur ausführen, wenn dieÖlfilterpatrone erneuert wird.
4. Die Ölfilterpatrone mit einem Ölfilter- schlüssel abschrauben.
1. Prüffenster für den Motorölstand
2. Maximalstand-Markierung
3. Minimalstand-Markierung
2
1
3
1. Motoröl-Einfüllschraubverschluss
2. O-Ring
12
1. Motoröl-Einfüllschraubverschluss
1. Motoröl-Ablassschraube
2. Dichtung
1
12
B67-9-G2G0.book 11 ページ ２０１８年６月５日　火曜日　午前９時２５分

Regelmäßige Wartung und Einstellung
7-12
1
2
3
4
5
67
8
9
10
11
12

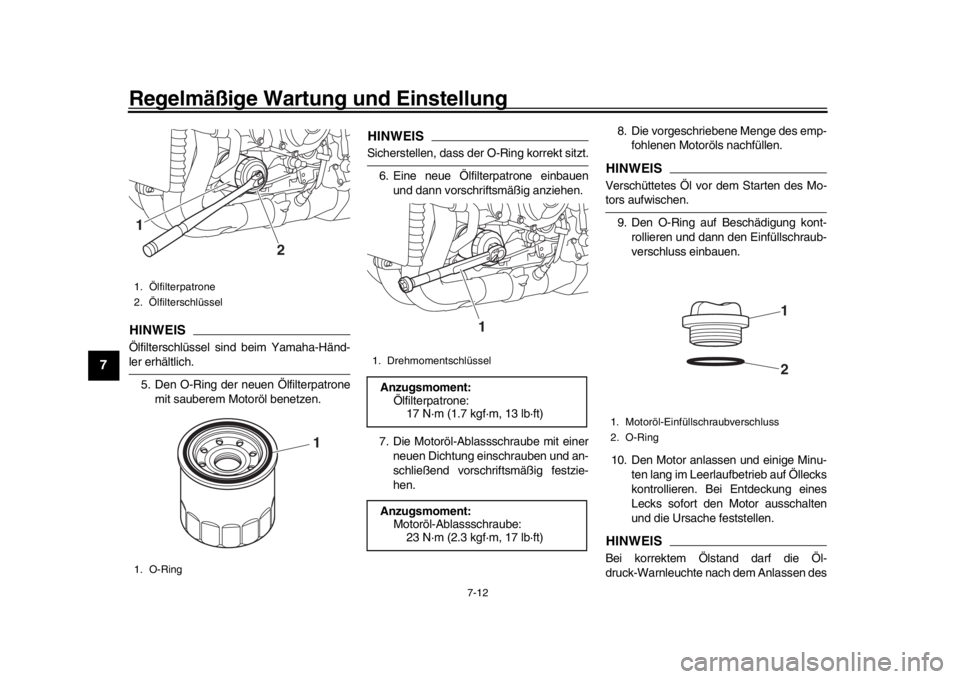

HINWEISÖlfilterschlüssel sind beim Yamaha-Händ-ler erhältlich. 5. Den O-Ring der neuen Ölfilterpatrone mit sauberem Motoröl benetzen.
HINWEISSicherstellen, dass der O-Ring korrekt sitzt.
6. Eine neue Ölfilterpatrone einbauen und dann vorschriftsmäßig anziehen.
7. Die Motoröl-Ablassschraube mit einer neuen Dichtung einschrauben und an-
schließend vorschriftsmäßig festzie-
hen. 8. Die vorgeschriebene Menge des emp-
fohlenen Motoröls nachfüllen.
HINWEISVerschüttetes Öl vor dem Starten des Mo-tors aufwischen.
9. Den O-Ring auf Beschädigung kont- rollieren und dann den Einfüllschraub-
verschluss einbauen.
10. Den Motor anlassen und einige Minu- ten lang im Leerlaufbetrieb auf Öllecks
kontrollieren. Bei Entdeckung eines
Lecks sofort den Motor ausschalten
und die Ursache feststellen.HINWEISBei korrektem Ölstand darf die Öl-
druck-Warnleuchte nach dem Anlassen des
1. Ölfilterpatrone
2. Ölfilterschlüssel
1. O-Ring1
2
1
1. DrehmomentschlüsselAnzugsmoment:Ölfilterpatrone:17 N·m (1.7 kgf·m, 13 lb·ft)
Anzugsmoment: Motoröl-Ablassschraube:23 N·m (2.3 kgf·m, 17 lb·ft)
1
1. Motoröl-Einfüllschraubverschluss
2. O-Ring
12
B67-9-G2G0.book 12 ページ ２０１８年６月５日　火曜日　午前９時２５分

Regelmäßige Wartung und Einstellung
7-13
1
2
3
4
5
678
9
10
11
12
Motors nicht mehr leuchten.ACHTUNG
GCA20860
Wenn die Öldruck-Warnleuchte blinkt
oder dauerhaft leuchtet, obwohl der Öl-
stand korrekt ist, sofort den Motor aus-
schalten und das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen las-sen. 11. Den Motor ausschalten, einige Minu- ten warten, damit sich das Öl setzen
kann und dann den Ölstand ein letztes
Mal kontrollieren.
GAU20071

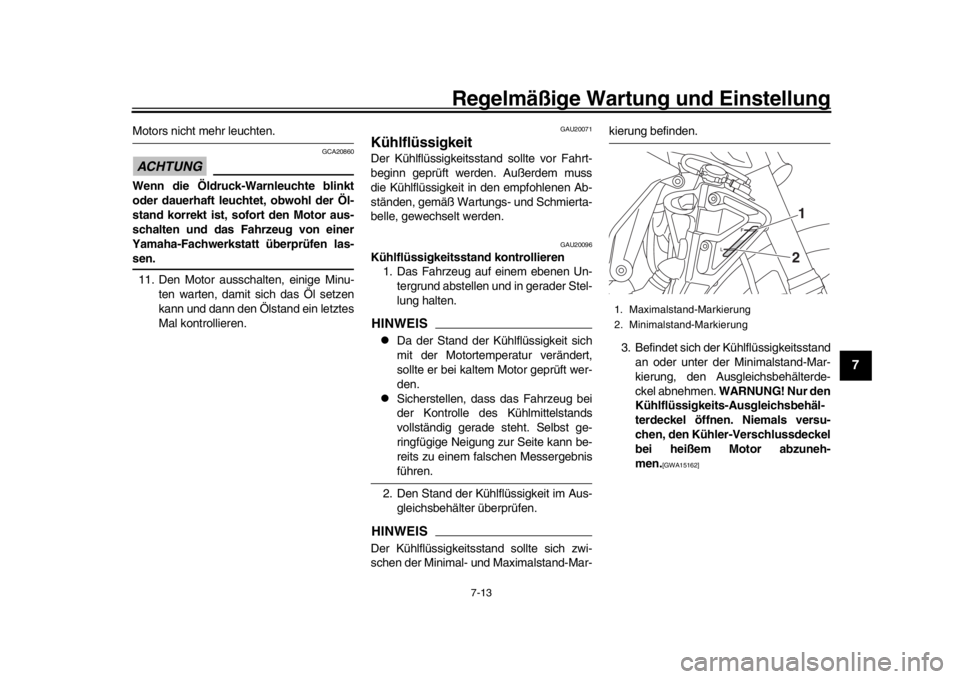

KühlflüssigkeitDer Kühlflüssigkeitsstand sollte vor Fahrt-
beginn geprüft werden. Außerdem muss
die Kühlflüssigkeit in den empfohlenen Ab-
ständen, gemäß Wartungs- und Schmierta-
belle, gewechselt werden.
GAU20096
Kühlflüssigkeitsstand kontrollieren1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.HINWEIS
Da der Stand der Kühlflüssigkeit sich
mit der Motortemperatur verändert,
sollte er bei kaltem Motor geprüft wer-
den.

Sicherstellen, dass das Fahrzeug bei
der Kontrolle des Kühlmittelstands
vollständig gerade steht. Selbst ge-
ringfügige Neigung zur Seite kann be-
reits zu einem falschen Messergebnisführen.
2. Den Stand der Kühlflüssigkeit im Aus- gleichsbehälter überprüfen.
HINWEISDer Kühlflüssigkeitsstand sollte sich zwi-
schen der Minimal- und Maximalstand-Mar-
kierung befinden.
3. Befindet sich der Kühlflüssigkeitsstand an oder unter der Minimalstand-Mar-
kierung, den Ausgleichsbehälterde-
ckel abnehmen. WARNUNG! Nur den
Kühlflüssigkeits-Ausgleichsbehäl-
terdeckel öffnen. Niemals versu-
chen, den Kühler-Verschlussdeckel
bei heißem Motor abzuneh-
men.
[GWA15162]
1. Maximalstand-Markierung
2. Minimalstand-Markierung
21
B67-9-G2G0.book 13 ページ ２０１８年６月５日　火曜日　午前９時２５分

Regelmäßige Wartung und Einstellung
7-14
1
2
3
4
5
67
8
9
10
11
12

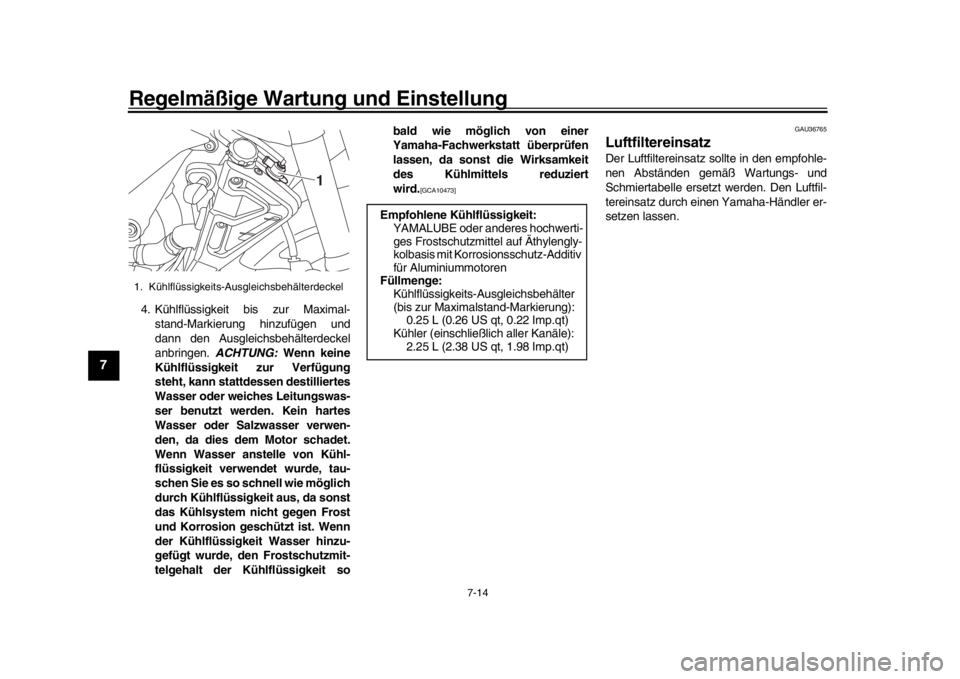

4. Kühlflüssigkeit bis zur Maximal- stand-Markierung hinzufügen und
dann den Ausgleichsbehälterdeckel
anbringen. ACHTUNG: Wenn keine
Kühlflüssigkeit zur Verfügung
steht, kann stattd essen destilliertes
Wasser oder weiches Leitungswas-
ser benutzt werden. Kein hartes
Wasser oder Salzwasser verwen-
den, da dies dem Motor schadet.
Wenn Wasser anstelle von Kühl-
flüssigkeit verwendet wurde, tau-
schen Sie es so schnell wie möglich
durch Kühlflüssigkeit aus, da sonst
das Kühlsystem nicht gegen Frost
und Korrosion geschützt ist. Wenn
der Kühlflüssigkeit Wasser hinzu-
gefügt wurde, den Frostschutzmit-
telgehalt der Kühlflüssigkeit so bald wie möglich von einer
Yamaha-Fachwerkstatt überprüfen
lassen, da sonst die Wirksamkeit
des Kühlmittels reduziert
wird.
[GCA10473]
GAU36765
LuftfiltereinsatzDer Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle ersetzt werden. Den Luftfil-
tereinsatz durch einen Yamaha-Händler er-
setzen lassen.
1. Kühlflüssigkeits-Ausgleichsbehälterdeckel
1
Empfohlene Kühlflüssigkeit:
YAMALUBE oder anderes hochwerti-
ges Frostschutzmittel auf Äthylengly-
kolbasis mit Korrosionsschutz-Additiv
für Aluminiummotoren
Füllmenge: Kühlflüssigkeits-Ausgleichsbehälter
(bis zur Maximalstand-Markierung):0.25 L (0.26 US qt, 0.22 Imp.qt)
Kühler (einschließlich aller Kanäle): 2.25 L (2.38 US qt, 1.98 Imp.qt)
B67-9-G2G0.book 14 ページ ２０１８年６月５日　火曜日　午前９時２５分
