Regelmäßige Wartung und Einstellung
7-31
1
2
3
4
5
678
9
10
11
12
3. Die Abdeckungen in die ursprüngliche Position bringen.
4. Unterlegscheiben, Schrauben und
Schnellverschlüsse installieren.HINWEISZum Einsetzen eines Schnellverschlusses
den mittleren Stift herausziehen, den
Schnellverschluss in die Abdeckung einset-
zen und dann den mittleren Stift bündig mitdem Schnellverschlusskopf hineindrücken. Eine durchgebrannte Sicherung folgender-
maßen erneuern.
1. Den Zündschlüssel auf “OFF” drehen und den betroffenen Stromkreis aus-
schalten.
2. Die durchgebrannte Sicherung her- ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen. WARNUNG!
Keine Sicherung mit einer höheren
als der vorgeschriebenen Ampere-
zahl verwenden, um Schäden an
elektrischen Komponenten und ei-
nen möglichen Brand zu vermei-
den.
[GWA15132]
1. Zündungssicherung
2. Signalanlagensicherung
3. ABS-Steuergerät-Sicherung
4. Scheinwerfersicherung
5. Warnblinkanlagensicherung
6. Terminalsicherung 1 (für Nebenverbraucheranschluß)
7. Ersatzsicherung
7 1
2
3
4
5
6
1. ABS-Magnetventilsicherung
2. Sicherung des Kraftstoffeinspritz-Systems
3. Sicherung des elektronischen
Drosselventils
4. Zusatzsicherung
5. Nebenkühlerlüftermotorsicherung
6. Kühlerlüftermotorsicherung
7. Ersatzsicherung
7 1
2
3
4
5
6
B67-9-G2G0.book 31 ページ ２０１８年６月５日　火曜日　午前９時２５分

Regelmäßige Wartung und Einstellung
7-32
1
2
3
4
5
67
8
9
10
11
12
3. Den Zündschlüssel auf “ON” drehen und den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob die von die-
sem Kreis versorgten Verbraucher
funktionieren.
4. Falls die neue Sicherung sofort wieder durchbrennt, die el ektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU72980
FahrzeugbeleuchtungDieses Modell ist mit vollständiger LED-Be-
leuchtung ausgestattet. Es gibt keine vom
Benutzer auszuwechselnde Lampen.
Wenn ein Licht nicht funktioniert, die Siche-
rungen kontrollieren und dann das Fahr-
zeug von einer Yamaha-Fachwerkstatt
kontrollieren lassen.ACHTUNG
GCA16581
Keinerlei Aufkleber oder Folien an derStreuscheibe anbringen.
Vorgeschriebene Sicherungen:
Hauptsicherung:50.0 A
Anschlusssicherung 1:
2.0 A
Scheinwerfersicherung: 10.0 A
Signalanlagensicherung: 7.5 A
Zündungssicherung:
15.0 A
Kühlerlüftermotor-Sicherung: 15.0 A
Nebenkühlerlüftersicherung: 10.0 A
Sicherung des ABS-Motors:
30.0 A
Warnblinkanlagensicherung: 7.5 A
ABS ECU-Sicherung: 7.5 A
ABS-Magnetventilsicherung:
10.0 A
Sicherung des Kraftstoffein-
spritz-Systems: 15.0 A
Zusatzsicherung: 7.5 A
Sicherung des elektrisches Drossel-
ventils: 7.5 A
Bremslichtsicherung:
1.0 A
Tempomat-Sicherung: 1.0 A1. Scheinwerfer
2. Standlicht1 12
B67-9-G2G0.book 32 ページ ２０１８年６月５日　火曜日　午前９時２５分

Regelmäßige Wartung und Einstellung
7-33
1
2
3
4
5
678
9
10
11
12
GAU67131
Motorrad aufbockenDa dieses Modell keinen Hauptständer be-
sitzt, sollten beim Ausbau der Räder oder
zum Erledigen von anderen Wartungsarbei-
ten, bei denen das Motorrad sicher und
senkrecht stehen muss, geeignete Monta-
geständer verwendet werden.
Vor der Wartungsarbeit prüfen, ob das Mo-
torrad sicher und senkrecht steht.
GAU25872
FehlersucheObwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können
Defekte am Kraftstoff- oder Zündsystem
oder mangelnde Kompression zu Anlass-
problemen und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle Kon-
trolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von einer
Yamaha-Fachwerkstatt ausgeführt werden,
denn nur diese bietet das Know-how, die
Werkzeuge und die Erfahrung für eine opti-
male Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte
Reparaturkosten zur Folge hat.
WARNUNG
GWA15142
Bei Überprüfung des Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offene s Feuer oder Funken-
quellen in der Nähe befinden, einschließ- lich Zündflammen für
Warmwasserbereiter oder Öfen. Benzin
oder Benzindämpfe können sich leicht
entzünden oder explodieren und da-
durch schwere Augenverletzungen oder
Beschädigungen verursachen.
1. Montageständer (Beispiel)
1
B67-9-G2G0.book 33 ページ ２０１８年６月５日　火曜日　午前９時２５分

Regelmäßige Wartung und Einstellung
7-34
1
2
3
4
5
67
8
9
10
11
12
GAU42505

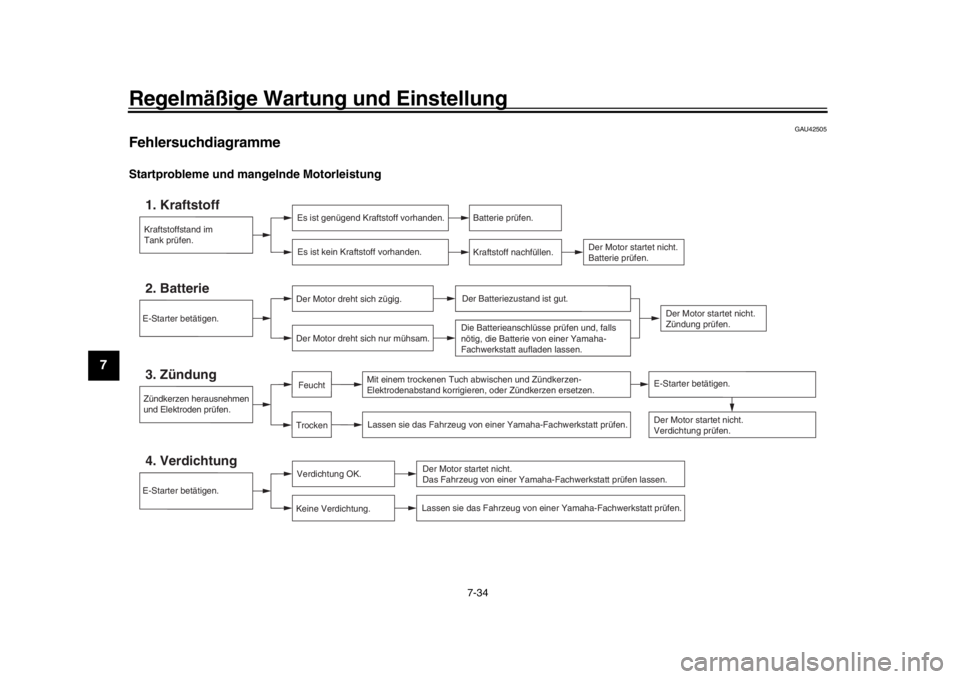

FehlersuchdiagrammeStartprobleme und mang elnde Motorleistung
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Batterie prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Batterie prüfen.
Der Motor startet nicht.
Verdichtung prüfen.
E-Starter betätigen.4. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Der Motor startet nicht.
Das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen lassen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen. Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Der Motor startet nicht.
Zündung prüfen.
E-Starter betätigen.2. Batterie
Der Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.
Der Batteriezustand ist gut.Die Batterieanschlüsse prüfen und, falls
nötig, die Batterie von einer Yamaha-
Fachwerkstatt aufladen lassen.
TrockenFeucht
E-Starter betätigen.
B67-9-G2G0.book 34 ページ ２０１８年６月５日　火曜日　午前９時２５分

Regelmäßige Wartung und Einstellung
7-35
1
2
3
4
5
678
9
10
11
12
Motorüberhitzung
WARNUNG
GWAT1041

Niemals den Kühlerdeckel abnehmen, wenn der Motor und der Kühler heiß sind. Siedend heiße Flüssigkeit und heißer
Dampf können unter Druck austreten und ernsthafte Verletz ungen verursachen. Immer abwarten, bis der Motor abgekühlt
ist.

Einen dicken Lappen, wie z. B. ein Handtuch, über den Kühlerverschlussdeckel legen und dann den Deckel langsam gegen
den Uhrzeigersinn bis zum Anschlag drehen, damit der restlic he Druck entweichen kann. Wenn kein Zischen mehr zu ver-nehmen ist, auf den Deckel drücken und gegen den Uhrzeigersinn abschrauben.
HINWEISFalls die vorgeschriebene Kühlflüssigkeit nicht verfügbar ist, kann notfalls auch Leitungswasser verwendet werden. Dieses aber so baldwie möglich durch die vorschriftsmäßige Kühlflüssigkeit ersetzen.Motor abkühlen lassen.
Kühlflüssigkeitsstand im
Vorratsbehälter und im
Kühler prüfen.
Kühlflüssigkeitsstand ist OK.
Kühlflüssigkeitsstand zu niedrig.
Kühlanlage auf Lecks absuchen.
Lassen Sie das Kühlsystem von
einer Yamaha-Fachwerkstatt
reparieren.Kühlflüssigkeit nachfüllen.
(Siehe HINWEIS.)
Motor anlassen. Wenn der Motor wieder überhitzt, das
Kühlsystem in einer Yamaha-Fachwerkstatt überprüfen und
reparieren lassen.
Es gibt ein
Leck.
Es gibt kein
Leck.
B67-9-G2G0.book 35 ページ ２０１８年６月５日　火曜日　午前９時２５分

8-1
1
2
3
4
5
6
78
9
10
11
12
Pflege und Lagerung des Motorrads
GAU37834
Vorsicht bei MattfarbenACHTUNG
GCA15193
Einige Modelle sind mit mattfarbigen
Bauteilen ausgestattet. Vor der Reini-
gung des Fahrzeugs sollten Sie einen
Yamaha-Fachhändler bezüglich ver-
wendbarer Reinigungsmittel zu Rate zie-
hen. Werden Bürsten, scharfe
Chemikalien oder Reinigungsmittel zum
Säubern dieser Bauteile benutzt, können
diese verkratzt oder beschädigt werden.
Auch Wachs sollte nicht auf mattfarbigeBauteile aufgetragen werden.
GAU79030
PflegeWährend die offene Bauweise einerseits
die attraktive Technologie sichtbar macht,
hat sie andererseits den Nachteil, dass das
Motorrad ungeschützt ist. Obwohl nur hoch-
wertige Materialien verwendet werden, sind
die Bauteile nicht korrosionssicher. Wäh-
rend bei Automobilen beispielsweise ein
korrodierter Auspuff unbeachtet bleibt, fal-
len schon kleine Rostansätze an der Motor-
rad-Auspuffanlage unangenehm auf.
Regelmäßige, richtige Pflege ist nicht nur
eine Bedingung für Garantieansprüche,
sondern Ihr Motorrad wird auch besser aus-
sehen, länger leben und optimale Leistun-
gen erbringen.
Vorbereitung für die Reinigung 1. Die Schalldämpferöffnung abkühlen
lassen und dann mit einer Plastiktüte
abdecken.
2. Sicherstellen, dass alle Kappen und
Abdeckungen, sowie alle elektrischen
Stecker und Anschlussbuchsen, ein-
schließlich der Zündkerzenstecker,
fest sitzen.
3. Auf stark verschmutzte Stellen, die z.
B. durch verkrustetes Motoröl verun-
reinigt sind, einen Kaltreiniger mit dem
Pinsel auftragen, aber niemals Kaltrei- niger auf Dichtungen, Kettenräder, die
Antriebskette und Radachsen auftra-
gen! Kaltreiniger und Schmutz mit
Wasser abspülen.
Reinigung
ACHTUNG
GCA24070

Keinesfalls stark säurehaltige Rad-
reinigungsmittel oder Motorentfet-
tungsmittel verwenden. Werden
solche Produkte für schwer zu ent-
fernende Verschmutzungen ver-
wendet, das Reinigungsmittel nicht
länger als vorgeschrieben auf der
betroffenen Stelle lassen. Die be-
handelten Teile unbedingt sehr gut
mit Wasser spülen, sofort abtrock-
nen und anschließend mit einem
Korrosionsschutz versehen.

Unsachgemäße Reinigung kann
Plastikteile wie Verkleidungsteile
und Abdeckungen, Instrumente
und Anzeige, Räder, Scheinwer-
fer-Streuscheiben, Kunststoff- Kar-
bonfaserteile usw. und die
Schalldämpfer beschädigen. Aus-
schließlich weiche, saubere Tücher
oder Schwämme verwenden, um
solche Teile zu reinigen. Wenn sich
jedoch solche Teile nicht gründlich
B67-9-G2G0.book 1 ページ ２０１８年６月５日　火曜日　午前９時２５分

Pflege und Lagerung des Motorrads8-2
1
2
3
4
5
6
789
10
11
12
genug reinigen lassen, kann ein
verdünntes, mildes Reinigungsmit-
tel zusammen mit Wasser verwen-
det werden. Da Reinigungsmittel
Plastikteile angreifen können, müs-
sen alle Reste des Reinigungsmit-
tels mit sehr viel Wasser abgespült
werden.

Niemals scharfe Chemikalien für
Plastikteile oder Auspuffanlage ver-
wenden. Niemals folgende Mittel
bzw. einen mit diesen Mitteln ange-
feuchteten Lappen oder Schwamm
benutzen: alkalische oder stark
säurehaltige Reinigungsmittel, Lö-
sungsmittel, Benzin, Rostschutz-
oder -entfernungsmittel, Brems-
oder Kühlflüssigkeit, Batteriesäure.

Niemals Hochdruck-Waschanlagen
oder Dampfstrahlreiniger verwen-
den, da diese das Einsickern von
Wasser und damit eine Verschlech-
terung in den folgenden Bereichen
verursachen: Dichtungen (von Rä-
dern, Schwingenlagern, Gabeln
und Bremsen), Ablagefächer, elekt-
rische Bestandteile (Stecker, Ver-
bindungen, Instrumente, Schalter
und Lichter), Ent- und Belüftungs-schläuche. Nach normalem Gebrauch
Schmutz am besten mit warmem Wasser,
einem milden Reinigungsmittel und einem
sauberen, weichen Schwamm lösen, da-
nach gründlich mit
sauberem Wasser spü-
len. Schwer zugängliche Stellen mit einer
Zahnbürste oder Flaschenbürste reinigen.
Hartnäckiger Schmutz und Insekten lassen
sich leichter entfernen, wenn zuvor ein nas-
ses Tuch einige Minuten lang auf die ver-
schmutzten Stellen gelegt wird.
Nach Fahrten im Regen, auf Straßen, diemit Salz bestreut wurden oder in Küstennä-heDa Meeressalz und Streusalz in Verbin-
dung mit Wasser extrem korrosiv wirken,
führen Sie bitte nach jeder Fahrt in Regen,
Küstennähe oder auf gestreuten Straßen
folgende Schritte durch.HINWEISIm Winter gestreutes Salz kann noch bis in
den Frühling hinein auf Straßen vorhandensein.
1. Das Motorrad abkühlen lassen und dann mit kaltem Wasser und einem
milden Reinigungsmittel abwaschen.
ACHTUNG: Kein warmes Wasser
verwenden, da es die Korrosions-
aktivität des Salzes erhöht.
[GCA10792]
2. Das Motorrad abtrocknen und ein Kor- rosionsschutz-Spray auf alle blanken,
verchromten und vernickelten Metal-
loberflächen (aber nicht auf den Ti-
tan-Schalldämpfer) aufsprühen, um
Korrosion zu verhindern.
Titan-Schalldämpfer reinigenDieses Modell besitzt einen Titan-Schall-
dämpfer, der folgende Spezialpflege erfor-
dert.
Verwenden Sie zur Reinigung des Ti-
tan-Schalldämpfers nur einen wei-
chen, sauberen Lappen oder
Schwamm mit einem milden Reini-
gungsmittel und Wasser. Falls der
Auspuff jedoch mit einem milden Rei-
nigungsmittel nicht gründlich genug
gereinigt werden kann, dürfen auch al-
kalische Reinigungsmittel und eine
weiche Bürste benutzt werden.

Verwenden Sie niemals Scheuermittel
oder andere Spezialreiniger, um den
Titan-Schalldämpfer zu reinigen, da
sie das Finish der äußeren Oberfläche
des Schalldämpfers entfernen.

Selbst kleinste Mengen von Öl, z.B.
von einem verölten Lappen oder ölige
Fingerabdrücke, hinterlassen Flecken
auf dem Titan-Schalldämpfer, können
aber mit einem milden Reinigungsmit-
B67-9-G2G0.book 2 ページ ２０１８年６月５日　火曜日　午前９時２５分

Pflege und Lagerung des Motorrads
8-3
1
2
3
4
5
6
78
9
10
11
12
tel entfernt werden.

Bitte beachten Sie, dass die tempera-
turbedingte Verfärbung des Auspuff-
rohrs, das in den Titan-Schalldämpfer
mündet, normal ist und nicht behoben
werden kann.
Nach der Reinigung 1. Das Motorrad mit einem Leder oder ei-
nem saugfähigen Tuch trockenwi-
schen.
2. Die Antriebskette sofort trocknen und
schmieren, um Rostansatz zu verhin-
dern.
3. Verwenden Sie zur Pflege von ver-
chromten, Aluminium- und Edel-
stahl-Teilen eine Chrompolitur.
4. Alle Metalloberflächen müssen mit ei-
nem Korrosionsschutzspray vor Korro-
sion geschützt werden, auch wenn sie
verchromt oder vernickelt sind.
5. Verwenden Sie Sprühöl als Universal- reiniger, um noch vorhandene Rest-
verschmutzungen zu entfernen.
6. Steinschläge und andere kleine Lack- schäden mit Farblack ausbessern
bzw. mit Klarlack versiegeln.
7. Wachsen Sie alle lackierten Oberflä- chen.
8. Das Motorrad vollständig trocknen las- sen, bevor es untergestellt oder abge- deckt wird.
WARNUNG
GWA11132
Verunreinigungen auf den Bremsen
oder Reifen kann zu Kontrollverlust füh-
ren.
Sicherstellen, dass sich weder Öl
noch Wachs auf den Bremsen oder
Reifen befindet.

Gegebenenfalls Bremsscheiben
und -beläge mit Aceton oder einem
handelsüblichen Bremsenreiniger
säubern; Reifen mit warmem Was-
ser und einem milden Reinigungs-
mittel abwaschen. Vor Fahrten mit
höheren Geschwindigkeiten die
Bremsleistung und das Fahrverhal-
ten des Motorrads in den Kurventesten.
ACHTUNG
GCA10801

Wachs und Öl stets sparsam auftra-
gen und jeglichen Überschuss ab-
wischen.

Niemals Gummi- oder Kunststoff-
teile einölen bzw. wachsen, son-
dern mit geeigneten Pflegemitteln
behandeln.

Polituren nicht zu häufig einsetzen,
denn diese enthalten Schleifmittel,
die eine dünne Schicht des Lackes
abtragen.
HINWEIS
Produktempfehlungen erhalten Sie bei
Ihrem Yamaha-Händler.

Die Scheinwerfer-Streuscheiben kön-
nen beim Waschen, in regnerischem
Wetter oder bei feuchten Klimabedin-
gungen beschlagen. Durch kurzzeiti-
ges Einschalten der Scheinwerfer
kann die Feuchtigkeit von der Streu-scheibe entfernt werden.
B67-9-G2G0.book 3 ページ ２０１８年６月５日　火曜日　午前９時２５分
