2018 YAMAHA MT-07 Betriebsanleitungen (in German)

Pflege un d La gerun g d es Motorra ds7-4
7
GAU26183
A bstellenKurzzeiti ges A bstellen
Das Motorrad sollte stets kühl und trocken
untergestellt und mit einer luftdurchlässi-
gen Plane abgedeckt werden, um es vor
Staub zu schützen. Achten Sie darauf, dass
der Motor und die Auspuffanlage kühl sind,
bevor Sie das Motorrad abdecken.ACHTUNG
GCA10811
 Stellen Sie ein nasses Motorra d nie-
mals in eine un belüftete Gara ge
o der decken es mit einer Plane a b,
d enn dann bleib t das Wasser auf
d en Bauteilen stehen, un d d as kann
Rost bild ung zur Fol ge hab en.
 Um Korrosion zu verhind ern, feuch-
te Keller, Ställe (Anwesenheit von
Ammoniak) un d Bereiche, in d enen
starke Chemikalien g elagert wer-
d en, vermei den.S tillle gung
Möchten Sie Ihr Motorrad mehrere Monate
stilllegen, sollten folgende Schutzvorkeh-
rungen getroffen werden: 1. Folgen Sie allen Anweisungen im Ab-
schnitt “Pflege” in diesem Kapitel. 2. Füllen Sie den Kraftstofftank und fü-
gen Sie einen stabilisierenden Zusatz
hinzu (falls erhältlich), um den Tank
vor Rostbefall zu schützen und eine
chemische Veränderung des Kraft-
stoffs zu verhindern.
3. Zum Schutz der Zylinder, Kolbenrin- ge, etc. vor Korrosion die folgenden
Schritte ausführen:
a. Die Zündkerzenstecker abziehen und dann die Zündkerzen heraus-
schrauben.
b. Je etwa einen Teelöffel Motoröl durch die Kerzenbohrungen ein-
füllen.
c. Die Zündkerzenstecker auf die Zündkerzen aufstecken und dann
die Zündkerzen auf den Zylinder-
kopf legen, sodass die Elektroden
Masseverbindung haben. (Damit
wird im nächsten Schritt die Fun-
kenbildung begrenzt.)
d. Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl be-
netzt.) WARNUNG! Um Beschä-
d ig ung en un d Verletzun gen
d urch Funken zu vermei den,
b eim Durch drehen des Motors sicherstellen,
dass die Zün dker-
zenelektro den geer det sin d.

[GWA10952]
e. Die Zündkerzenstecker von den Zündkerzen abziehen, die Zünd-
kerzen einschrauben und die
Zündkerzenstecker wieder auf die
Zündkerzen aufsetzen.
4. Sämtliche Seilzüge sowie alle Hebel- und Ständer-Drehpunkte ölen.
5. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend
das Motorrad so aufbocken, dass bei-
de Räder über dem Boden schweben.
Anderenfalls jeden Monat die Räder
etwas verdrehen, damit die Reifen
nicht ständig an derselben Stelle auf-
liegen und dadurch beschädigt wer-
den.
6. Den Schalldämpfer mit Plastiktüten so
abdecken, dass keine Feuchtigkeit
eindringen kann.
7. Die Batterie ausbauen und vollständig
aufladen. Die Batterie an einem küh-
len, trockenen Ort lagern und einmal
pro Monat aufladen. Die Batterie nicht
an einem übermäßig kalten oder war-
men Ort [unter 0 °C (30 °F) oder über
30 °C (90 °F)] lagern. Nähere Angaben
zum Lagern der Batterie siehe Seite
6-27.
UB4CG0G0.book Page 4 Friday, December 8, 2017 10:19 AM

Pflege und La gerung d es Motorra ds
7-5
7
HINWEISNotwendige Reparaturen vor der Stillle-
gung des Motorrads ausführen.UB4CG0G0.book Page 5 Friday, December 8, 2017 10:19 AM

Technische Daten
8-1
8
Abmessun gen:Gesamtlänge:
2085 mm (82.1 in)
Gesamtbreite:
745 mm (29.3 in)
Gesamthöhe: 1090 mm (42.9 in)
Sitzhöhe: 805 mm (31.7 in)
Radstand:
1400 mm (55.1 in)
Bodenfreiheit: 140 mm (5.51 in)
Mindest-Wendekreis: 2.7 m (8.86 ft)Gewicht:Gewicht (fahrfertig):183 kg (403 lb)Motor:Verbrennungstakt:
4-Takt
Kühlsystem: Flüssigkeitsgekühlt
Ventiltrieb: DOHC
Zylinderanordnung:
In Reihe
Anzahl der Zylinder: 2-Zylinder
Hubraum: 689 cm3
Bohrung × Hub:
80.0 × 68.6 mm (3.15 × 2.70 in) Verdichtungsverhältnis:
11.5 : 1
Startsystem: Elektrostarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:Empfohlene Marke:YAMALUBE
SAE-Viskositätsklassen:
10W-40
Empfohlene Motorölqualität: API-Service SG oder höher,
JASO-Standard MA
Motoröl-Füllmenge: Ölwechsel:
2.30 L (2.43 US qt, 2.02 Imp.qt)
Mit Ölfilterausbau: 2.60 L (2.75 US qt, 2.29 Imp.qt)Füllmen ge:Kühlflüssigkeits-Ausgleichsbehälters (bis zur
Maximalstand-Markierung):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Kühlers (einschließlich aller Kanäle):
1.60 L (1.69 US qt, 1.41 Imp.qt)Luftfilter:Luftfiltereinsatz:Ölbeschichteter PapiereinsatzKraftstoff:Empfohlener Kraftstoff:Bleifreies Normalbenzin (Gasohol [E10]
zulässig)
Tankvolumen (Gesamtinhalt): 14 L (3.7 US gal, 3.1 Imp.gal) Davon Reserve:
2.7 L (0.71 US gal, 0.59 Imp.gal)
Kraftstoff-Einspritzung :Drosselklappengehäuse:
Kennzeichnung:1WS1 10Zün dkerze(n):Hersteller/Modell:
NGK/LMAR8A-9
Zündkerzen-Elektrodenabstand: 0.8–0.9 mm (0.031–0.035 in)Kupplun g:Kupplungsbauart:
Nass, MehrscheibenAntrie bsstran g:Primäruntersetzungsverhältnis:
1.925 (77/40)
Achsantrieb: Kette
Sekundäruntersetzungsverhältnis: 2.688 (43/16)
Getriebeart:
Klauengeschaltetes 6-Gang-Getriebe
Getriebeabstufung: 1. Gang:
2.846 (37/13)
2. Gang: 2.125 (34/16)
3. Gang: 1.632 (31/19)
4. Gang:
1.300 (26/20)
5. Gang: 1.091 (24/22)
UB4CG0G0.book Page 1 Friday, December 8, 2017 10:19 AM

Technische Daten
8-2
8
6. Gang:0.964 (27/28)
Fahr gestell:Rahmenbauart:
Unten offener Zentralrohrrahmen
Lenkkopfwinkel: 24.8 Grad
Nachlauf: 90 mm (3.5 in)Vor derreifen:Ausführung:
Schlauchlos-Reifen
Dimension: 120/70 ZR 17M/C(58W)
Hersteller/Typ:
MICHELIN/PILOT ROAD 4
Hersteller/Typ: BRIDGESTONE/BT023F FHinterreifen:Ausführung:
Schlauchlos-Reifen
Dimension: 180/55 ZR 17M/C(73W)
Hersteller/Typ: MICHELIN/PILOT ROAD 4
Hersteller/Typ:
BRIDGESTONE/BT023R MZula dun g:Max. Gesamtzuladung:
172 kg (379 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)
Reifenluft druck ( bei kaltem Reifen):1 Person:
Vorn: 225 kPa (2.25 kgf/cm2, 33 psi)
Hinten: 250 kPa (2.50 kgf/cm2, 36 psi)
2 Personen:
Vorn: 225 kPa (2.25 kgf/cm2, 33 psi)
Hinten:
250 kPa (2.50 kgf/cm2, 36 psi)Vor derra d:Rad-Bauart:
Gussrad
Felgengröße:
17M/C x MT3.50Hinterra d:Rad-Bauart:
Gussrad
Felgengröße:
17M/C x MT5.50Vor derra dbremse:Bauart:
Hydraulisch betätigte
Doppelscheibenbremse
Empfohlene Flüssigkeit: DOT 4Hinterra dbremse:Bauart:
Hydraulisch betätigte Einscheibenbremse
Empfohlene Flüssigkeit: DOT 4
Vor derra d-Fe derun g:Bauart:
Teleskopgabel
Feder:
Spiralfeder
Stoßdämpfer: Hydraulischer Dämpfer
Federweg: 130 mm (5.1 in)Hinterra d-Fe derun g:Bauart:
Schwinge (Gelenkaufhängung)
Feder: Spiralfeder
Stoßdämpfer:
Gashydraulischer Dämpfer
Federweg: 130 mm (5.1 in)Elektrische Anlag e:Bordnetzspannung:
12 V
Zündsystem: TCI
Lichtmaschine: Drehstromgenerator mit
PermanentmagnetBatterie:Typ:
YTZ10S
Spannung, Kapazität: 12 V, 8.6 Ah (10 HR)Scheinwerfer:Lampenart:
Halogenlampe
UB4CG0G0.book Page 2 Friday, December 8, 2017 10:19 AM

Technische Daten
8-3
8
Lampenleistung:Scheinwerfer:
H4, 60.0 W/55.0 W
Bremslicht/Rücklicht:
LED
Blinklicht vorn: 10.0 W
Blinklicht hinten: 10.0 W
Standlicht vorn:
5.0 W
Kennzeichenbeleuchtung: 5.0 W
Instrumentenbeleuchtung: LED
Leerlauf-Kontrollleuchte:
LED
Fernlicht-Kontrollleuchte: LED
Öldruck-Warnleuchte: LED
Blinker-Kontrollleuchte:
LED
Kühlflüssigkeitstemperatur-Warnleuchte: LED
Motorstörungs-Warnleuchte: LED
ABS-Warnleuchte:
LED
Anzeigeleuchte des Wegfahrsperren-
Systems:
LED
Sicherun g:Hauptsicherung:
30.0 A
Nebenverbrauchersicherung:
2.0 A
Scheinwerfersicherung: 15.0 A
Signalanlagensicherung: 10.0 A
Zündungssicherung:
10.0 A
Parkleuchten-Sicherung: 7.5 A
Kühlerlüftermotor-Sicherung: 10.0 A
Sicherung des ABS-Kontrolleinheit:
7.5 A
Sicherung des ABS-Motors: 30.0 A
ABS-Magnetventilsicherung: 20.0 A
Zusatzsicherung:
7.5 A
Zusatzsicherung 2: 10.0 A
UB4CG0G0.book Page 3 Friday, December 8, 2017 10:19 AM

Kundeninformation
9-1
9
GAU53562

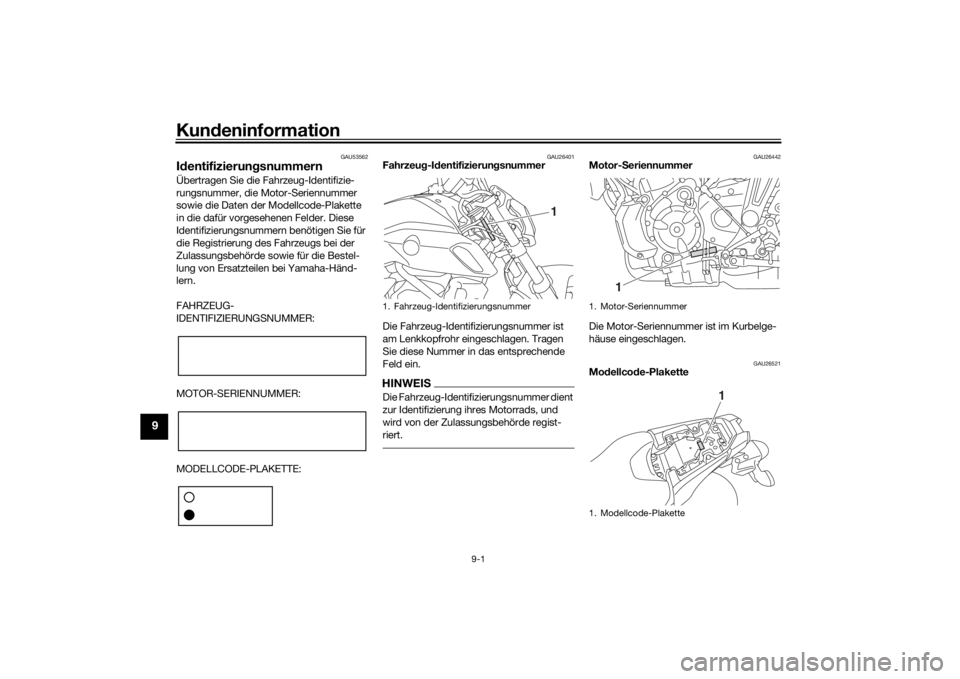

Id entifizierun gsnummernÜbertragen Sie die Fahrzeug-Identifizie-
rungsnummer, die Motor-Seriennummer
sowie die Daten der Modellcode-Plakette
in die dafür vorgesehenen Felder. Diese
Identifizierungsnummern benötigen Sie für
die Registrierung des Fahrzeugs bei der
Zulassungsbehörde sowie für die Bestel-
lung von Ersatzteilen bei Yamaha-Händ-
lern.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MOTOR-SERIENNUMMER:
MODELLCODE-PLAKETTE:
GAU26401
Fahrzeu g-I dentifizierun gsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und
wird von der Zulassungsbehörde regist-
riert.
GAU26442
Motor- Seriennummer
Die Motor-Seriennummer ist im Kurbelge-
häuse eingeschlagen.
GAU26521
Mo dellco de-Plakette
1. Fahrzeug-Identifizierungsnummer
1
1. Motor-Seriennummer
1. Modellcode-Plakette
1
1
UB4CG0G0.book Page 1 Friday, December 8, 2017 10:19 AM

Kundeninformation
9-2
9
Die Modellcode-Plakette ist auf dem Rah-
men unter dem Beifahrersitz angebracht.
(Siehe Seite 3-20.) Übertragen Sie Informa-
tionen auf dieser Plakette in die vorgesehe-
nen Felder. Diese Informationen benötigen
Sie zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
GAU69910
Dia gnose- Steckver bin derDer Diagnose-Steckverbinder befindet sich
an der abgebildeten Position.
GAU74702
Fahrzeu gdaten-Aufzeichnun gDas ECU dieses Modells speichert be-
stimmte Fahrzeugdaten, die bei der Diag-
nose von Störungen hilfreich sind und For-
schungs- sowie Entwicklungszwecken
dienen. Diese Daten werden nur hochgela-
den, wenn ein spezielles Yamaha-Diagno-
segerät am Fahrzeug angebracht ist, bei-
spielsweise bei der Durchführung von
Wartungen oder Servicemaßnahmen.
Auch wenn die Sensoren und aufgezeich-
neten Daten sich je nach Modell unter-
scheiden, sind die Hauptdatenpunkte die
folgenden:
 Fahrzeugstatus un d Motorleistungs-
daten
 Kraftstoffeinspritzungs- und emissi-
onsbezogene Daten
Yamaha gibt diese Daten ausschließlich in
folgenden Fällen weiter:
 Mit dem Einverständnis des Fahrzeu-
geigentümers
 Im Falle von gesetzlicher Verpflich-
tung
 Im Falle von Rechtsstreitigkeiten von
Yamaha
 Zum Zwecke allgemeiner Forschung
durch Yamaha, wenn die Daten nicht
in Bezug zu einem bestimmten Fahr-
zeug oder Eigentümer stehen
1. Diagnose-Steckverbinder
1
UB4CG0G0.book Page 2 Friday, December 8, 2017 10:19 AM

10-1
10
IndexAAbblendschalter .................................... 3-13
Ablagefach ............................................ 3-22
ABS ....................................................... 3-15
Abstellen ................................................. 7-4
ABS-Warnleuchte ................................... 3-5
Antriebsketten-Durchhang.................... 6-21
Antriebskette, säubern und
schmieren ........................................... 6-23
Anzeigeleuchte des
Wegfahrsperren-Systems ..................... 3-5
Anzeigeleuchten und Warnleuchten ....... 3-4BBatterie ................................................. 6-27
Blinker-Kontrollleuchten ......................... 3-4
Blinkerlampe, auswechseln .................. 6-32
Blinkerschalter ...................................... 3-13
Bordwerkzeug......................................... 6-2
Bowdenzüge, prüfen und schmieren .... 6-23
Bremsflüssigkeitsstand, prüfen ............ 6-19
Bremsflüssigkeit, wechseln .................. 6-21
Bremslicht/Rücklicht............................. 6-32
Bremslichtschalter ................................ 6-18DDatenaufzeichnung, Fahrzeug ................ 9-2
Diagnose-Steckverbinder ....................... 9-2EEinfahrvorschriften .................................. 5-3FFahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen............................. 3-23
Fehlersuchdiagramme .......................... 6-35
Fehlersuche .......................................... 6-34
Fernlicht-Kontrollleuchte ........................ 3-4 Fußbremshebel..................................... 3-14
Fußbrems- und Schalthebel, prüfen
und schmieren ................................... 6-24
Fußschalthebel ..................................... 3-14
GGasdrehgriff und Gaszug, kontrollieren und schmieren ................................... 6-24HHandbremshebel .................................. 3-14
Handbrems- und Kupplungshebel, prüfen und schmieren ........................ 6-24
Helmhalte-Drahtseil .............................. 3-21
Hupenschalter ...................................... 3-13IIdentifizierungsnummern ........................ 9-1KKanister .................................................. 6-9
Katalysator ........................................... 3-19
Kennzeichenleuchten-Lampe,
auswechseln ...................................... 6-33
Kraftstoff............................................... 3-17
Kraftstofftank-Überlaufschlauch .......... 3-18
Kraftstoff, Tipps zum Sparen ................. 5-3
Kühlflüssigkeit ...................................... 6-12
Kühlflüssigkeitstemperatur-
Warnleuchte ......................................... 3-4
Kupplungshebel ................................... 3-13
Kupplungshebel-Spiel, einstellen ......... 6-17LLage der Teile ......................................... 2-1
Leerlauf-Kontrollleuchte ......................... 3-4
Lenkerarmaturen .................................. 3-12
Lenkung, prüfen ................................... 6-26
Lichthupenschalter ............................... 3-13 Luftfiltereinsatz und Ablassschlauch,
wechseln und reinigen ........................6-14
MModellcode-Plakette ...............................9-1
Motor anlassen .......................................5-1
Motoröl und Ölfilterpatrone.....................6-9
Motorrad aufbocken .............................6-34
Motor-Seriennummer..............................9-1
Motorstart-/stoppschalter .....................3-13
Motorstörungs-Warnleuchte ...................3-5
Multifunktionsmesser-Einheit..................3-6NNebenverbraucher-Steckverbinder.......3-25OÖldruck-Warnleuchte ..............................3-4PParken .....................................................5-4
Pflege ......................................................7-1RRäder ....................................................6-17
Radlager, prüfen ...................................6-27
Reifen ....................................................6-15SSchalten ..................................................5-2
Scheibenbremsbeläge des Vorder- und Hinterrads, prüfen...........6-19
Scheinwerferlampe, auswechseln ........6-30
Schwingen-Drehpunkte, schmieren......6-25
Seitenständer ........................................3-26
Seitenständer, prüfen und schmieren ...6-25
Sicherheitsinformationen ........................1-1
Sicherungen, wechseln .........................6-28
Sitzbank ................................................3-20
Spanngurt-Halterungen ........................3-25
UB4CG0G0.book Page 1 Friday, December 8, 2017 10:19 AM
