2018 YAMAHA MT-03 Instructieboekje (in Dutch)

Periodiek on derhou d en afstellin g
6-37
6
DAU24351
Ondersteunen van de motorfiets
Dit model is niet voorzien van een midden-
bok, neem daarom de volgende voorzorgs-
maatregelen in acht bij het verwijderen van
het voor- en achterwiel of bij het uitvoeren
van ander onderhoud waarbij de motorfiets
rechtop moet staan. Controleer of de mo-
torfiets stabiel en horizontaal staat alvorens
onderhoud te verrichten. Onder het motor-
blok kan een stevige houten kist gezet wor-
den voor extra stabiliteit.
On derhou d aan het voorwiel
1. Stabiliseer de achterzijde van de mo-
torfiets met een motorstandaard of,
als geen andere standaard voorhan-
den is, door een krik te plaatsen onder
het frame aan de voorzijde van het
achterwiel.
2. Breng het voorwiel los van de grond
met gebruik van een motorfietsstan-
daard.
Verwij deren van het achterwiel
Breng het achterwiel los van de grond met
een motorfietsstandaard of, als deze niet
voorhanden is, door een krik te plaatsen
onder beide zijden van het frame aan de
voorzijde van het achterwiel, of onder beide
uiteinden van de achterbrug.
DAU25872
Prob lemen oplossen
Yamaha motorfietsen ondergaan een gron-
dige inspectie voordat ze vanaf de fabriek
op transport gaan, maar tijdens gebruik
kunnen toch storingen optreden. Proble-
men in de brandstof-, compressie- of ont-
stekingssystemen kunnen bijvoorbeeld de
oorzaak zijn van slecht starten of een afna-
me in motorvermogen.
In de volgende storingzoekschema’s is een
snelle en gemakkelijke werkwijze weerge-
geven om deze vitale systemen zelf te kun-
nen controleren. Ga met uw motorfiets
echter wel naar een Yamaha dealer als re-
paraties nodig zijn, hier zijn vakkundige
monteurs aanwezig die beschikken over
het benodigde gereedschap en de ervaring
en vakkennis om het nodige onderhoud
aan de motorfiets correct te verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn.
WAARSCHUWING
DWA15142
Rook niet tij dens het controleren van het
b ran dstofsysteem en let erop dat er
g een open vuur of vonken in d e omge-
vin g zijn, inclusief waakvlammen van
g eisers of ovens. Benzine en benzine-
d ampen kunnen vlam vatten of explo de-
ren, met ernsti g letsel of scha de aan
ei gen dommen tot g evolg.
UB9AD0D0.book Page 37 Wednesday, July 5, 2017 1:19 PM

Periodiek on derhou d en afstelling
6-38
6
DAU63470
Storin gzoekschema’s
Startpro blemen of slechte werkin g van d e motor
1. BrandstofEr is voldoende
brandstof aanwezig.
Er is geen brandstof
aanwezig.
Controleer de accu.
Vul brandstof bij.
De motor draait snel
rond.
De motor draait
langzaam rond.
De motor start niet.
Controleer de accu.
Schoonvegen met een
droge doek. Stel de
elektrodenafstand van
de bougies af of
vervang de bougies.
Controleer de
aansluitingen van de
accukabels en vraag
indien nodig een Yamaha
dealer om de accu te laden.
2. AccuDe accu is in orde.
De motor start niet.
Controleer de
ontsteking.
3. OntstekingNatBedien de elektrische
startknop.
Droog
Er is compressie.
Er is geen
compressie.
De motor start niet.
Vraag een Yamaha dealer de machine te controleren.
Vraag een Yamaha dealer de machine te controleren.
De motor start niet.
Controleer de
compressie.Vraag een Yamaha
dealer de machine te
controleren.
Verwijder de bougies
en controleer de
elektroden.
Bedien de elektrische
startknop.
Bedien de elektrische
startknop.
Controleer het
brandstofniveau in de
brandstoftank.
4. Compressie
UB9AD0D0.book Page 38 Wednesday, July 5, 2017 1:19 PM

Periodiek on derhou d en afstellin g
6-39
6
Oververhitte motor
WAARSCHUWING
DWAT1041
zVerwij der de ra diatorvul dop niet terwijl d e motor en de koelvloeistofra diator no g
heet zijn. Hete vloeistof en stoom kunnen naar buiten spuiten en zo ernstig e
b ran dwon den veroorzaken. Wacht tot de motor is af gekoel d.
z Bren g een dikke doek, bijvoor beel d een han ddoek, aan over de rad iatorvul dop
en draai deze dan lan gzaam linksom te gen de aansla g zo dat de no g aanwezi ge
d ruk kan ontsnappen. Druk d e dop omlaa g zo dra het sis gelui d stopt en d raai
d eze linksom en verwij der de dop.
OPMERKING
Als geen koelvloeistof beschikbaar is, kan tijd elijk leidingwater worden gebruikt, maar dit
moet wel zo snel mogelijk door de voorgeschreven koelvloeistof worden vervangen.
Wacht tot de
motor is afgekoeld.
Controleer het
koelvloeistofniveau in
het reservoir en in de
radiator.Vul koelvloeistof bij.
(Zie OPMERKING.)
Het koelvloeistofniveau
is in orde.
Er is geen lekkage.
Er is lekkage.
Het koelvloeistofniveau
is laag. Controleer het
koelsysteem op
lekkage.
Vraag een Yamaha
dealer het koelsysteem
te controleren en te
repareren.
Start de motor. Vraag een Yamaha dealer het
koelsysteem te controleren en te repareren als de
motor opnieuw oververhit raakt.
UB9AD0D0.book Page 39 Wednesday, July 5, 2017 1:19 PM

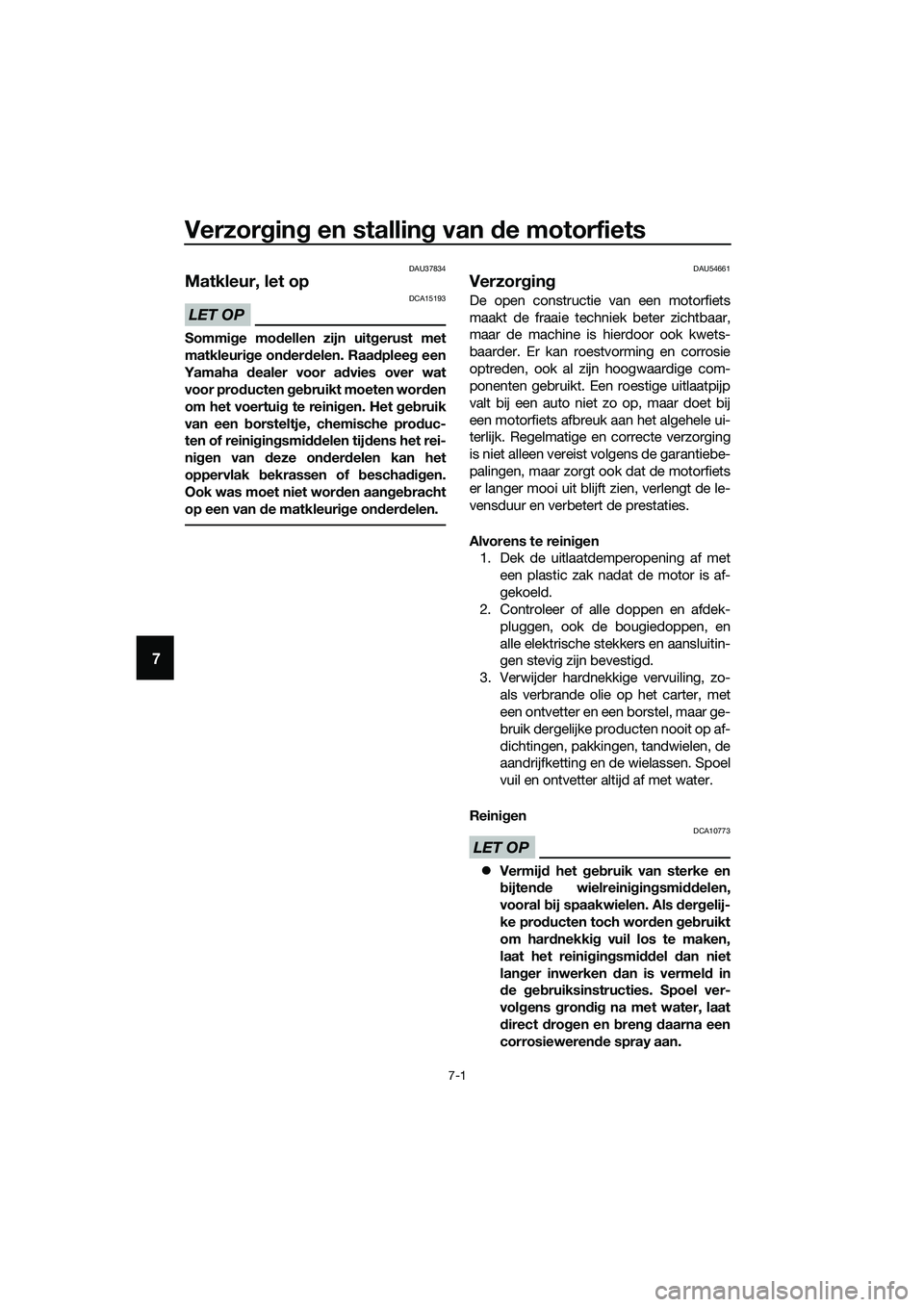

Verzorgin g en stallin g van de motorfiets
7-1
7
DAU37834
Matkleur, let op
LET OP
DCA15193
Sommi ge mo dellen zijn uit gerust met
matkleuri ge on der delen. Raa dplee g een
Yamaha dealer voor ad vies over wat
voor pro ducten geb ruikt moeten wor den
om het voertui g te reinig en. Het geb ruik
van een b orsteltje, chemische pro duc-
ten of reini gin gsmi ddelen tij dens het rei-
ni gen van d eze onder delen kan het
oppervlak bekrassen of beschad ig en.
Ook was moet niet wor den aan geb racht
op een van de matkleuri ge on der delen.
DAU54661
Verzor gin g
De open constructie van een motorfiets
maakt de fraaie techniek beter zichtbaar,
maar de machine is hierdoor ook kwets-
baarder. Er kan roestvorming en corrosie
optreden, ook al zijn hoogwaardige com-
ponenten gebruikt. Een roestige uitlaatpijp
valt bij een auto niet zo op, maar doet bij
een motorfiets afbreuk aan het algehele ui-
terlijk. Regelmatige en correcte verzorging
is niet alleen vereist volgens de garantiebe-
palingen, maar zorgt ook dat de motorfiets
er langer mooi uit blijft zien, verlengt de le-
vensduur en verbetert de prestaties.
Alvorens te reini gen
1. Dek de uitlaatdemperopening af met
een plastic zak nadat de motor is af-
gekoeld.
2. Controleer of alle doppen en afdek-
pluggen, ook de bougiedoppen, en
alle elektrische stekkers en aansluitin-
gen stevig zijn bevestigd.
3. Verwijder hardnekkige vervuiling, zo- als verbrande olie op het carter, met
een ontvetter en een borstel, maar ge-
bruik dergelijke producten nooit op af-
dichtingen, pakkingen, tandwielen, de
aandrijfketting en de wielassen. Spoel
vuil en ontvetter altijd af met water.
Reini gen
LET OP
DCA10773
z Vermij d het g eb ruik van sterke en
b ijten de wielreini gin gsmi ddelen,
vooral bij spaakwielen. Als der gelij-
ke pro ducten toch wor den geb ruikt
om har dnekki g vuil los te maken,
laat het reini gin gsmi ddel dan niet
lan ger inwerken dan is vermel d in
d e geb ruiksinstructies. Spoel ver-
vol gens gron dig na met water, laat
d irect dro gen en bren g d aarna een
corrosieweren de spray aan.
UB9AD0D0.book Page 1 Wednesday, July 5, 2017 1:19 PM

Verzorgin g en stallin g van de motorfiets
7-2
7
z Bij verkeer d reini gen kunnen kunst-
stof delen (zoals stroomlijnpanelen,
framepanelen, kuipruiten, kop-
lamplenzen, lenzen van de instru-
mentenverlichtin g enz.) en de
uitlaat dempers beschad igd raken.
Ge bruik alleen een zachte, schone
d oek of een spons met water om
kunststof delen te reini gen. Als d e
kunststof delen met water niet af-
d oen de kunnen wor den gereini gd,
kan een mil d reini gin gsmi ddel met
water wor den geb ruikt. Spoel reini-
g in gsmi ddelresten zor gvul dig af
met grote hoeveelhe den water,
aan gezien ze d e kunststof delen
kunnen bescha dig en.
z Gebruik geen
bijten de chemische
reini gin gsmi ddelen op kunststof
d elen. Vermij d het geb ruik van d oe-
ken of sponzen die in contact zijn
g eweest met bijten de of schuren de
reini gin gsmi ddelen, oplosmi ddelen
of thinner, bran dstof ( benzine),
roestverwij derin gsmi ddelen of cor-
rosieremmers, remvloeistof, anti-
vries of elektrolyt.
z Gebruik geen ho ged rukreini gers of
stoomreini gers, omd at dan op d e
vol gen de plaatsen water kan door-
d rin gen en zo scha de kan ontstaan:
af dichtin gen (van wiel- en achter-
b ru gla ger
s, voorvork en remmen),
elektrische componenten (ka bel-
stekkers, messtekkers, instrumen-
ten, schakelaars en verlichtin g),
b eluchtin gs- en ontluchtin gsslan-
g en.
z Bij motorfietsen met een kuipruit:
Gebruik geen bijten de reini gin gs-
mi ddelen of har de sponzen, d eze
veroorzaken dofhei d en laten kras-
jes achter. Sommi ge reini gin gsmi d-
d elen voor kunststof laten
eveneens krasjes achter op de
kuipruit. Test het prod uct op eenklein, niet-zicht
baar ged eelte van
d e kuipruit om zeker te zijn dat
g een sporen achter blijven op d e
kuipruit. Als de kuipruit krasjes ver-
toont, bren g d an na wassen een
hoo gwaar dig e polish voor g eb ruik
op kunststof aan.
Na normaal gebruik
Verwijder vuil met warm water, een mild rei-
nigingsmiddel en een zachte, schone
spons en spoel dan grondig met schoon
water. Gebruik een tandenborstel of fles-
senborstel voor moeilijk bereikbare plek-
ken. Hardnekkig vastzittend vuil en
insectenresten laten gemakkelijker los als
de bewuste plek alvorens te reinigen een
paar minuten met een vochtige doek wordt
bedekt.
Na rijden in regen, aan de kust of op bepe-
kelde wegen
Zeelucht en wegenzout waarmee wegen in
de winter worden bestrooid hebben in
combinatie met water een zeer corrosieve
werking; handel daarom als volgt na een rit
in een regenbui, nabij de kust of op bepe-
kelde wegen.
OPMERKING
In de winter gestrooid wegenzout kan nog
tot in de lente aanwezig blijven.
1. Reinig de motorfiets met koud water en een mild reinigingsmiddel nadat de
motor is afgekoeld. LET OP: Gebruik
g een warm water, d it versnelt de
corrosieve werkin g van het zout.
[DCA10792]
2. Breng met een spuitbus een corrosie-
werend middel aan op alle metalen
delen, ook op verchroomde en vernik-
kelde componenten, om zo corrosie
te voorkomen.
UB9AD0D0.book Page 2 Wednesday, July 5, 2017 1:19 PM

Verzorgin g en stallin g van de motorfiets
7-3
7
De kuipruit reinigen
Vermijd alkalische of zuurhoudende reini-
gingsmiddelen, benzine, remvloeistof of
enig ander oplosmiddel. Reinig de kuipruit
met een doek of spons die is bevochtigd
met een mild reinigingsmiddel en was de
ruit vervolgens grondig af met water. Ge-
bruik voor extra reiniging Yamaha reini-
gingsmiddel voor kuipruiten of een ander
hoogwaardig reinigingsmiddel voor kuip-
ruiten. Sommige reinigingsmiddelen voor
kunststoffen laten eveneens krasjes achter
op de kuipruit. Voer voordat u dergelijk rei-
nigingsmiddel gebruikt eerst een test uit op
een gedeelte van de kuipruit dat het zicht
niet beïnvloedt en dat niet opvalt.
Na reini gin g
1. Droog de motorfiets met een zeemle- ren lap of een vochtabsorberende
doek.
2. Laat de aandrijfketting direct drogen en smeer hem om roestvorming te
voorkomen.
3. Gebruik een chroompolish om ver- chroomde, aluminium en roestvrijsta-
len delen te doen glanzen, ook het
uitlaatsysteem. (Zelfs thermische ver-
kleuringen op roestvrijstalen uitlaatsy-
stemen kunnen door oppoetsen
worden verwijderd.)
4. Het is aan te bevelen om met een spuitbus een corrosiewerend middel
aan te brengen op alle metalen delen,
ook op verchroomde en vernikkelde
componenten, om zo corrosie te voor-
komen.
5. Gebruik oliespray als universeel schoonmaakmiddel om nog achter-
gebleven vuil te verwijderen.
6. Werk kleine lakbeschadigingen door steenslag e.d. bij.
7. Zet alle gelakte oppervlakken in de was.
8. Laat de motorfiets volledig drogen al- vorens deze te stallen of af te dekken.WAARSCHUWING
DWA11132
Verontreini gin g van d e remmen of ban-
d en kan lei den tot verlies van de controle
over de machine.
z Controleer of er g een olie of was op
d e remmen of ban den zit.
z Reini g d e remschijven en remvoe-
rin gen in dien no dig met een norma-
le remschijfreini ger of aceton en
spoel de ban den schoon met lauw
water en een mil d reini gin gsmi ddel.
Test de remwerkin g en het wegge-
d ra g van d e machine in b ochten
voor dat u met ho ge snelhe den gaat
rij den.
LET OP
DCA10801
z Bren g een gerin ge hoeveelhei d
oliespray en was aan en verwij der
overtolli ge hoeveelhe den.
z Bren g oliespray of was nooit aan op
ru bber of kunststof d elen, behan del
d eze met een daartoe bestem d ver-
zor gin gsmi ddel.
z Vermij d het g eb ruik van schuren de
poetsmi ddelen, deze tasten de lak
aan.
OPMERKING
z Vraag een Yamaha dealer om advies
over de te gebruiken producten.
z Door wassen, regenachtig weer of een
vochtig klimaat kan de koplamplens
beslagen raken. Inschakelen van de
koplamp gedurende een korte periode
zal helpen bij de verwijdering van het
vocht.
UB9AD0D0.book Page 3 Wednesday, July 5, 2017 1:19 PM

Verzorgin g en stallin g van de motorfiets
7-4
7
DAU26183
Stallin g
Korte termijn
Stal uw motorfiets steeds op een koele en
droge plek en bescherm indien nodig tegen
stof met een luchtdoorlatende stallinghoes.
Zorg ervoor dat de motor en het uitlaatsy-
steem zijn afgekoeld alvorens de motorfiets
af te dekken.
LET OP
DCA10811
zAls de motorfiets wor dt gestal d in
een slecht g eventileerde ruimte of
in vochti ge toestan d wor dt af ge-
d ekt met een hoes of een dekzeil,
zal water en vocht kunnen binnen-
d rin gen en roestvormin g veroorza-
ken.
z Voorkom corrosie door de machine
niet te stallen in een vochti ge kel-
d er, een stal (i.v.m. d e aanwezig-
hei d van ammoniakd amp) en in een
opsla gruimte voor sterke chemica-
liën.
Lan ge termijn
Alvorens uw motorfiets gedurende meer-
dere maanden aaneen te stallen: 1. Volg alle instructies op in de paragraaf
“Verzorging” in dit hoofdstuk.
2. Vul de brandstoftank en voeg een sta- bilisatoradditief (indien verkrijgbaar)
toe om roestvorming in de tank en
achteruitgang van de brandstof te
voorkomen.
3. Voer de volgende stappen uit om de cilinders, de zuigerveren etc. te be-
schermen tegen corrosie.a. Verwijder de bougiedoppen en de bougies.
b. Giet een theelepel motorolie in elk
bougiegat. c. Breng de bougiedoppen aan op
de bougies en leg dan de bougies
zodanig op de cilinderkop dat de
elektroden aan massa liggen. (Dit
voorkomt vonken tijdens de vol-
gende stap.)
d. Laat de motor een paar keer rond- draaien op de startmotor. (De cilin-
derwanden worden zo geolied.)
WAARSCHUWING! Ver bin d de
b ou gie-elektro des met de mas-
sa bij het ron ddraaien van de
motor om scha de of letsel door
vonkvormin g te voorkomen.
[DWA10952]
e. Haal de bougiedoppen los van de
bougies en breng dan de bougies
en de bougiedoppen weer aan.
4. Smeer alle bedieningskabels en scharnierpunten van alle hendels en
pedalen en van de zijstandaard/mid-
denbok.
5. Controleer de bandenspanning, corri-
geer deze indien nodig en breng dan
de motorfiets omhoog, zodat beide
wielen los van de grond zijn. Een an-
dere mogelijkheid is de wielen elke
maand iets te draaien, zodat de ban-
den niet op één gedeelte sterker ach-
teruitgaan.
6. Dek de uitlaatdemper af met een plas- tic zak om te voorkomen dat vocht
kan binnendringen.
7. Verwijder de accu en laad deze volle- dig bij. Berg de accu op een koele en
droge plek op en laad deze eens per
maand bij. Berg de accu niet op een
overmatig koude of warme plek op
[onder 0 °C (30 °F) of boven 30 °C (90
°F)]. Zie pagina 6-30 voor meer infor-
matie over het opbergen van de accu.
OPMERKING
Voer eventueel benodigde reparaties uit
voordat u uw motorfiets stalt.
UB9AD0D0.book Page 4 Wednesday, July 5, 2017 1:19 PM

Specificaties
8-1
8
Afmetingen:
Totale lengte:
2090 mm (82.3 in)
Totale breedte:
745 mm (29.3 in)
Totale hoogte: 1135 mm (44.7 in)
Zadelhoogte: 780 mm (30.7 in)
Wielbasis:
1380 mm (54.3 in)
Grondspeling: 160 mm (6.30 in)
Kleinste draaicirkel: 2.7 m (8.86 ft)
Gewicht:
Rijklaar gewicht:
169 kg (373 lb)
Motor:
Verbrandingscyclus:4-takt
Koelsysteem:
Vloeistofgekoeld
Kleppenmechanisme: DOHC
Cilinderopstelling: In lijn
Aantal cilinders:
2-cilinder
Slagvolume: 321 cm³
Boring × slag:
68.0 × 44.1 mm (2.68 × 1.74 in)
Compressieverhouding:
11.2 : 1
Startsysteem: Elektrische startmotor
Smeersysteem: Wet sump
Motorolie:
Aanbevolen merk:YAMALUBE
SAE-viscositeitsklassen: 10W-40
Aanbevolen kwaliteit motorolie:
API service type SG of hoger, JASO MA-
norm
Hoeveelheid motorolie:
Olieverversing:1.80 L (1.90 US qt, 1.58 Imp.qt) Met verwijderen van oliefilterelement:
2.10 L (2.22 US qt, 1.85 Imp.qt)
Hoeveelhei d koelvloeistof:
Koelvloeistofreservoir (tot aan de merkstreep
voor maximumniveau):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiator (inclusief alle leidingen):
0.81 L (0.86 US qt, 0.72 Imp.qt)
Luchtfilter:
Luchtfilterelement:Papieren element met oliecoating
Bran dstof:
Aanbevolen brandstof:
Normale loodvrije benzine (gasohol [E10]
acceptabel)
Inhoud brandstoftank:
14 L (3.7 US gal, 3.1 Imp. gal)
Hoeveelheid reservebrandstof: 3.0 L (0.79 US gal, 0.66 Imp.gal)
Bran dstofinjectie:
Gasklephuis:
Het teken van identificatie: BR51 00
Bou gie(s):
Fabrikant/model:
NGK/LMAR8A-9
Elektrodenafstand: 0.8–0.9 mm (0.031–0.035 in)
Koppelin g:
Type koppeling:
Nat, meervoudige plaat
Aan drijflijn:
Primaire reductieverhouding:
3.043 (70/23)
Eindoverbrenging: Ketting
Secundaire reductieverhouding: 3.071 (43/14)
Type versnellingbak:
Constant mesh, 6 versnellingen
Overbrengingsverhoudingen: 1e:
2.500 (35/14)
2e: 1.824 (31/17)
3e: 1.348 (31/23)
4e:
1.087 (25/23)
UB9AD0D0.book Page 1 Wednesday, July 5, 2017 1:19 PM
