2018 YAMAHA MT-03 Bruksanvisningar (in Swedish)

Instrument och kontrollfunktioner
3-20
3
MAU68141
Justering av stöt dämpare
Denna stötdämpare är utrustad med en
justeringsring för fjäderförspänningen.
VIKTIGT
MCA10102
Vri d inte utöver de maximala och mini-
mala inställning arna, det kan skad a me-
kanismen.
Justera fjäderförspänningen på följande
sätt. 1. Ta bort kedjeskyddet genom att lossa bultarna och hylsorna med fläns.
2. För att öka fjäderförspänningen och därigenom göra fjädringen hårdare
vrider du justeringsringen i riktning (a).
För att minska fjäderförspänningen
och därigenom göra fjädringen mjuka-
re vrider du justeringsringen i riktning
(b).z Rikta in lämpligt spår i justerings-
ringen med lägesindikeringen på
stötdämparen.
z Använd det specialverktyg och
den förlängningsstång som du
fick med i ägarens verktygssats
för att justera. 3. Montera kedjeskyddet genom att sät-
ta fast hylsorna med fläns och bultar-
na. Dra sedan åt bultarna till angivet
åtdragningsmoment.
1. Kedjeskydd
2. Bult och hylsa med fläns
2
1
1. Förlängningsstång
2. Specialnyckel
3. Justeringsring för fjäderförspänning
4. Lägesindikering
Fjäderförspännin g:
Minimum (mjuk): 1
Standard:
3
Maximum (hård): 7
Åt dra gnin gsmoment:
Bult för kedjeskydd: 10 N·m (1.0 kgf·m, 7.4 lb·ft)
7654321
4
(b)
(a)
32
1
UB9AM0M0.book Page 20 Thursday, July 6, 2017 9:00 AM

Instrument och kontrollfunktioner
3-21
3
MAU15152
Fästen för bag ag erem
Det finns ett fäste för bagagerem på passa-
gerarplatsens båda fotstöd.
MAU15306
Si dostö d
Sidostödet är placerat på ramens vänstra
sida. Fäll upp stödet och fäll ner det med
foten medan du håller motorcykeln upprätt.
TIPS
Den inbyggda kontakten i sidostödet är en
del av avstängningssystemet för tändkret-
sen som stänger av tändningen i vissa situ-
ationer. (Se följande avsnitt för en förklaring
av avstängningssystemet för tändkretsen.)
VARNING
MWA10242
Motorcykeln får inte köras me d si dostö-
d et nerfällt, eller om si dostöd et inte kan
fällas upp or dentli gt (eller inte stannar
kvar i uppfällt lä ge) eftersom si dostöd et
kan komma i kontakt me d marken och
störa föraren, som då kan förlora kon-
trollen över motorcykeln. Yamahas av-
stän gnin gssystem för tän dkrets har
utvecklats för att hjälpa föraren att upp-
fylla det ansvar som ställs att fälla upp
si dostöd et innan motorcykeln körs ivä g.
Kontrollera därför detta system re gel-
b un det och låt en Yamaha-återförsäljare
reparera det om d et inte fun gerar på rätt
sätt.
1. Fäste för bagagerem
1
UB9AM0M0.book Page 21 Thursday, July 6, 2017 9:00 AM

Instrument och kontrollfunktioner
3-22
3
MAU66730
Avstängning ssystem för tänd -
krets
Avstängningssystemet för tändkretsen
(som består av sidostödskontakten, kopp-
lingskontakten och neutrallägeskontakten)
har följande funktioner.
z Systemet förhindrar att motorn går att
starta om en växel ligger i och sidostö-
det är uppe men kopplingshandtaget
inte är indraget.
z Systemet förhindrar att motorn går att
starta om en växel ligger i och kopp-
lingshandtaget är indraget men sido-
stödet fortfarande är nerfällt.
z Systemet stänger av motorn om en
växel ligger i och sidostödet fälls ner.
Kontrollera regelbundet funktionen på av-
stängningssystemet för tändkrets enligt föl-
jande förfarande.
UB9AM0M0.book Page 22 Thursday, July 6, 2017 9:00 AM

Instrument och kontrollfunktioner
3-23
3
Med motorn avstängd:
1. Fäll ner sidostödet.
2.
Kontrollera att motorns stoppknapp är
ställd på “ ”.
3. Vrid nyckeln till ON.
4. Lägg växeln i neutralläge.
5. Tryck på startknappen.
Startar motorn?
Med motorn fortfarande igång:
6. Fäll upp sidostödet.
7. Håll inne kopplingshandtaget.
8. Lägg i en växel.
9. Fäll ner sidostödet.
Stannar motorn?
När motorn har stannat:
10. Fäll upp sidostödet.
11. Håll inne kopplingshandtaget.
12. Tryck på startknappen.
Startar motorn?
Systemet är ok. Du kan köra med
motorcykeln.
Neutrallägeskontakten kanske inte
fungerar som den ska.
Du bör inte köra motorcykeln förrän
en Yamaha-återförsäljare har
kontrollerat den.
Kontakten i sidostödet kanske inte
fungerar som den ska.
Du bör inte köra motorcykeln förrän
en Yamaha-återförsäljare har
kontrollerat den.
Kopplingskontakten kanske inte
fungerar som den ska.
Du bör inte köra motorcykeln förrän
en Yamaha-återförsäljare har
kontrollerat den.
VARNING
Om du upptäcker något fel bör du be
en Yamaha-återförsäljare att
kontrollera systemet innan du kör.
JA NEJ
JANEJ
JANEJ
UB9AM0M0.book Page 23 Thursday, July 6, 2017 9:00 AM

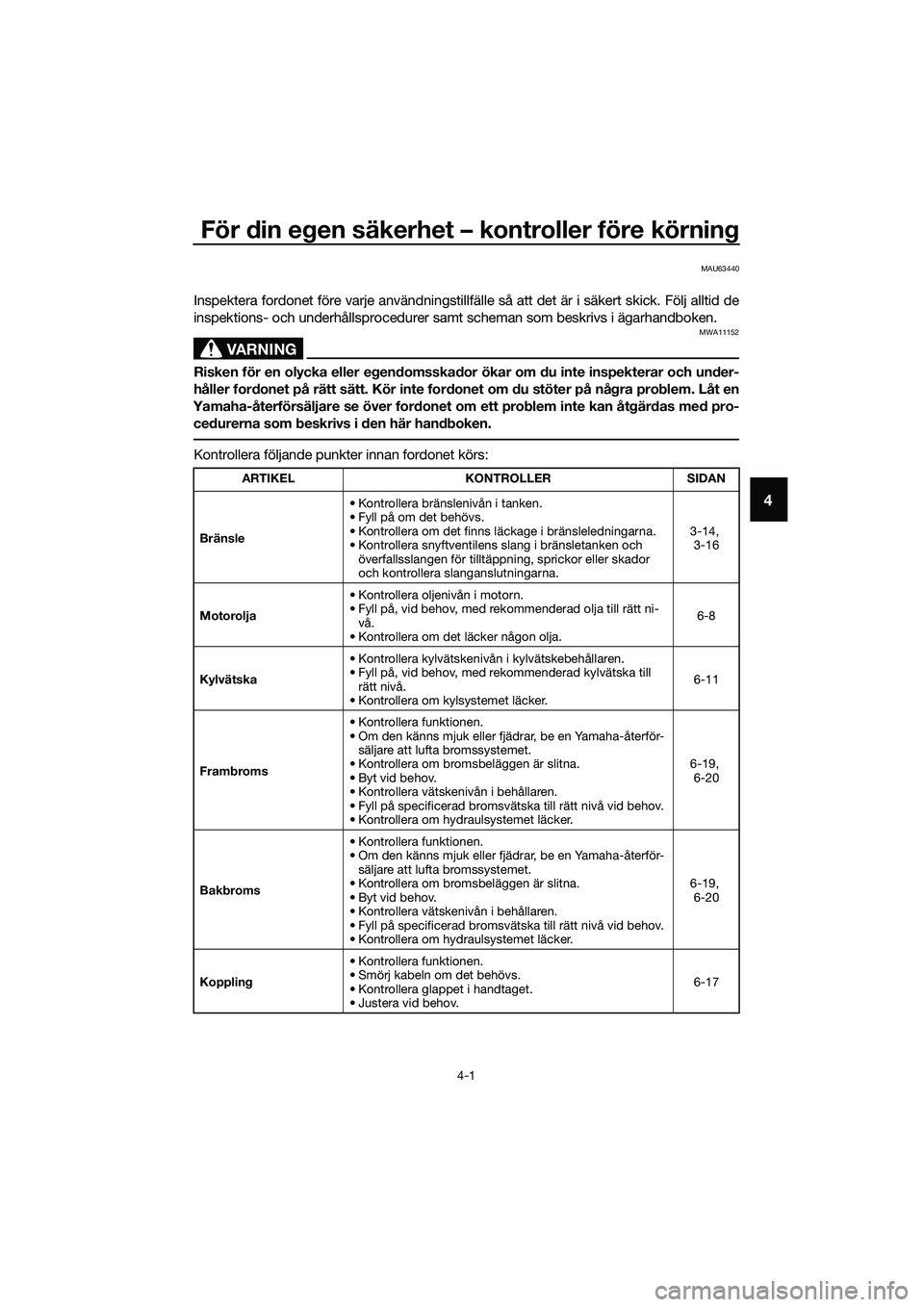

För din e gen säkerhet – kontroller före körnin g
4-1
4
MAU63440
Inspektera fordonet före varje användningstillfälle så att det är i säkert skick. Följ alltid de
inspektions- och underhållsprocedurer samt scheman som beskrivs i ägarhandboken.
VARNING
MWA11152
Risken för en olycka eller e gen domsska dor ökar om d u inte inspekterar och un der-
håller for donet på rätt sätt. Kör inte for donet om d u stöter på nå gra pro blem. Låt en
Yamaha-återförsäljare se över ford onet om ett problem inte kan åt gär das med pro-
ced urerna som beskrivs i d en här han dboken.
Kontrollera följande punkter innan fordonet körs:
ARTIKEL KONTROLLERSIDAN
Bränsle • Kontrollera bränslenivån i tanken.
• Fyll på om det behövs.
• Kontrollera om det finns läckage i bränsleledningarna.
• Kontrollera snyftventilens slang i bränsletanken och
överfallsslangen för tilltäppning, sprickor eller skador
och kontrollera slanganslutningarna. 3-14,
3-16
Motorolja • Kontrollera oljenivån i motorn.
• Fyll på, vid behov, med rekommenderad olja till rätt ni-
vå.
• Kontrollera om det läcker någon olja. 6-8
Kylvätska • Kontrollera kylvätskenivån i kylvätskebehållaren.
• Fyll på, vid behov, med rekommenderad kylvätska till
rätt nivå.
• Kontrollera om kylsystemet läcker. 6-11
Fram broms • Kontrollera funktionen.
• Om den känns mjuk eller fjädrar, be en Yamaha-återför-
säljare att lufta bromssystemet.
• Kontrollera om bromsbeläggen är slitna.
• Byt vid behov.
• Kontrollera vätskenivån i behållaren.
• Fyll på specificerad bromsvätska till rätt nivå vid behov.
• Kontrollera om hydraulsystemet läcker. 6-19,
6-20
Bak broms • Kontrollera funktionen.
• Om den känns mjuk eller fjädrar, be en Yamaha-återför-
säljare att lufta bromssystemet.
• Kontrollera om bromsbeläggen är slitna.
• Byt vid behov.
• Kontrollera vätskenivån i behållaren.
• Fyll på specificerad bromsvätska till rätt nivå vid behov.
• Kontrollera om hydraulsystemet läcker. 6-19,
6-20
Kopplin g • Kontrollera funktionen.
• Smörj kabeln om det behövs.
• Kontrollera glappet i handtaget.
• Justera vid behov. 6-17
UB9AM0M0.book Page 1 Thursday, July 6, 2017 9:00 AM

För din e gen säkerhet – kontroller före körnin g
4-2
4
Gashandtag • Kontrollera att det går mjukt.
• Kontrollera gashandtagets spel.
• Vid behov, låt en Yamaha-återförsäljare justera gas-
handtagets spel och smörja kabeln samt gashandtagets
mekanism. 6-14,
6-24
Re gla gekab lar • Kontrollera att det går mjukt.
• Smörj om det behövs.
6-24
Ke dja • Kontrollera kedjespänningen.
• Justera vid behov.
• Kontrollera kedjans skick.
• Smörj om det behövs. 6-22,
6-23
Hjul och d äck • Kontrollera om de är skadade.
• Kontrollera mönsterdjup och däckens skick.
• Kontrollera lufttrycket.
• Korrigera vid behov. 6-15,
6-17
Bromspe dal och växel-
pe dal • Kontrollera att det går mjukt.
• Smörj ledpunkterna om det behövs.
6-25
Broms- och kopplin gs-
hand tag • Kontrollera att det går mjukt.
• Smörj ledpunkterna om det behövs.
6-25
Si dostöd • Kontrollera att det går mjukt.
• Smörj ledpunkten om det behövs. 6-26
Ramfästen • Kontrollera att alla muttrar, bultar och skruvar är ordent-
ligt åtdragna.
• Dra åt om det behövs. —
Instrument, belysnin g,
si gnaler och kontakter • Kontrollera funktionen.
• Korrigera vid behov.
—
Si dostöd ets kontakt • Kontrollera funktionen på avstängningssystemet för
tändkrets.
• Låt en Yamaha-återförsäljare kontrollera fordonet om systemet inte fungerar som det ska. 3-21
ARTIKEL
KONTROLLERSIDAN
UB9AM0M0.book Page 2 Thursday, July 6, 2017 9:00 AM

Hantering och vikti ga punkter vid körning
5-1
5
MAU15952
Läs noga igenom handboken så att du lär
dig alla reglage. Fråga en Yamaha-återför-
säljare om det finns ett reglage eller en
funktion som du inte förstår.
VARNING
MWA10272
Om du inte är bekant med regla gen kan
d u förlora kontrollen över for donet vilket
kan led a till en olycka eller personska-
d or.
MAU73450
TIPS
Den här modellen är utrustad med:
z en lutningsavkännare som stoppar
motorn i händelse av att fordonet väl-
ter. I sådana fall ska du vrida nyckeln
till “OFF” och sedan till “ON” innan du
försöker starta om motorn. Om du inte
gör det kommer motorn inte att starta
även om motorn går runt när start-
knappen trycks in.
z ett system för automatiskt stopp av
motorn. Motorn stoppas automatiskt
om den får gå på tomgång i 20 minu-
ter. I sådana fall behöver du bara
trycka in startknappen när du vill star-
ta motorn igen.
UB9AM0M0.book Page 1 Thursday, July 6, 2017 9:00 AM

Hantering och vikti ga punkter vi d körnin g
5-2
5
MAU67610
Start av motorn
För att avstängningssystemet för tändkrets
ska tillåta att motorn får startas, måste nå-
got av följande vara uppfyllt:
z Växeln ligger i neutralläge.
z En växel ligger i men kopplingshand-
taget är indraget och sidostödet är
uppfällt.
Mer information finns på sidan 3-22.
1. Vrid tändningsnyckeln till läge “ ”
och se till att motorns stoppkontakt
står på “ ”.
Varningslampan för motorproblem
ska tändas i några sekunder och se-
dan släckas. VIKTIGT: Om varnings-
lampan inte slocknar ska du be en
Yamaha-återförsäljare kontrollera elkretsen.
[MCAT1121]
ABS-varningslampan bör tändas när
huvudströmbrytaren vrids till “ON”
och sedan slockna när du kört på en
hastighet på 10 km/h (6 mi/h) eller hö-
gre.
VIKTIGT
MCA17682
Om ABS-varnin gslampan inte tän ds och
slocknar så som beskrivs ovan, se si dan
3-2 an gåen de kontroll av varnin gslam-
pans krets.
2. Lägg växeln i neutralläge. Indikerings- lampan för neutralläge ska tändas.
Om den inte gör det ska du be en
Yamaha-återförsäljare kontrollera el-
kretsen.
3. Starta motorn genom att trycka på startknappen.
Om motorn inte startar direkt, släpp
startknappen och vänta några sekun-
der innan du försöker igen. Varje start-
försök bör göras så kort som möjligt
för att inte belasta batteriet för myck-
et. Låt inte startmotorn arbeta mer än
10 sekunder åt gången.
VIKTIGT
MCA11043
För att motorn ska hålla så läng e som
möjli gt b ör du und vika krafti ga accelera-
tioner så län ge som motorn är kall!
UB9AM0M0.book Page 2 Thursday, July 6, 2017 9:00 AM
