2018 YAMAHA FX HO CRUISER ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)

Γενικές και σημαντικές ετικέτες
2
RJU42031Ετικέτα ημερομηνίας κατασκευής
Η ετικέτα αυτή είναι κολλημένη στην κορυφή της
κυλινδροκεφαλής. (Βλ. σελίδα 53 για τις
διαδικασίες αφαίρεσης και τοποθέτησης των
καθισμάτων και στη σελίδα 101 για τις
διαδικασίες αφαίρεσης και τοποθέτησης του
καλύμματος κινητήρα.)
RJU30321
Πληροφορίες μοντέλουRJU30333Πινακίδα κατασκευαστή
Τα υδροσκάφη που φέρουν αυτήν την πινακίδα,
σημαίνει ότι συμμορφώνονται με κάποια τμήματα
της οδηγίας του Ευρωπαϊκού Κοινοβουλίου περί
μηχανημάτων.
Μέρος των πληροφοριών δίνεται στην πινακίδα
του κατασκευαστή που τοποθετείται στο σκάφος.
Η πλήρης εξήγηση αυτών των πληροφοριών
παρέχεται στις σχετικές ενότητες του παρόντος
εγχειριδίου.
Κατηγορία σχεδίασης αυτού του ατομικού
υδροσκάφους: C
Κατηγορία C:
Αυτό το
υδροσκάφος έχει σχεδιαστεί για χρήση με
ανέμους έντασης μέχρι και 6 Μποφόρ και με
αντίστοιχα ύψη κυμάτων (αντιπροσωπευτικό
ύψος κύματος έως 2 m (6.56 ft) - δείτε την
παρακάτω ΣΗΜΕΙΩΣΗ). Οι συνθήκες αυτές
ενδέχεται να αντιμετωπιστούν σε εκτεθειμένα
1Θέση ετικέτας ημερομηνίας κατασκευής
1
1Θέση για το πινακιδάκι κατασκευαστή
1
YAMAHA MOTOR CO., LTD.
WATERCRAFT DESIGN CATEGORY : C
MAXIMUM CAPACITIES
2500 Shingai, Iwata, Shizuoka, Japan
Max. 3
Max. + = 240kg (530 lbs)
UF2T78R0.book Page 2 Wednesday, July 12, 2017 1:25 PM

Γενικές και σημαντικές ετικέτες
3
εσωτερικά ύδατα, σε εκβολές ποταμών και σε
παράκτια ύδατα με μέτριες καιρικές συνθήκες.
ΣΗMΕΙΩΣΗ:
Ως αντιπροσωπευτικό ύψος κύματος ορίζεται το
μέσο ύψος του υψηλότερου ενός τρίτου των
κυμάτων, που αντιστοιχεί στο ύψος κύματος που
μπορεί να υπολογίσει κατά προσέγγιση ένας
έμπειρος παρατηρητής. Ωστόσο, το ύψος
ορισμένων κυμάτων ενδέχεται να είναι διπλάσιο
από αυτό.
UF2T78R0.book Page 3 Wednesday, July 12, 2017 1:25 PM

Γενικές και σημαντικές ετικέτες
4
RJU30453

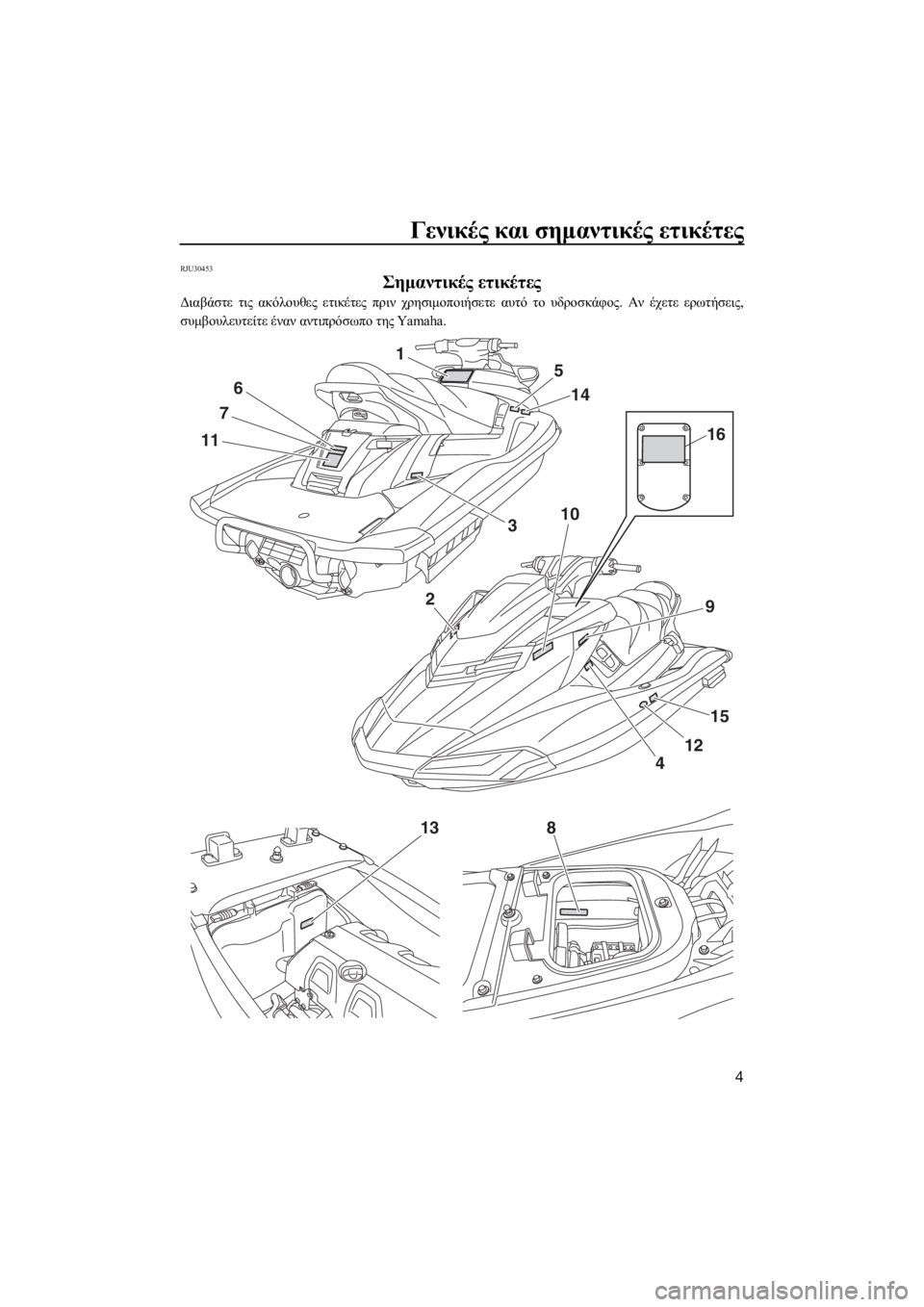

Σημαντικές ετικέτες
Διαβάστε τις ακόλουθες ετικέτες πριν χρησιμοποιήσετε αυτό το υδροσκάφος. Αν έχετε ερωτήσεις,
συμβουλευτείτε έναν αντιπρόσωπο της Yamaha.
1
11
7
6
10
92
8
4
15
12
5
14
3
16
13
UF2T78R0.book Page 4 Wednesday, July 12, 2017 1:25 PM

Γενικές και σημαντικές ετικέτες
5

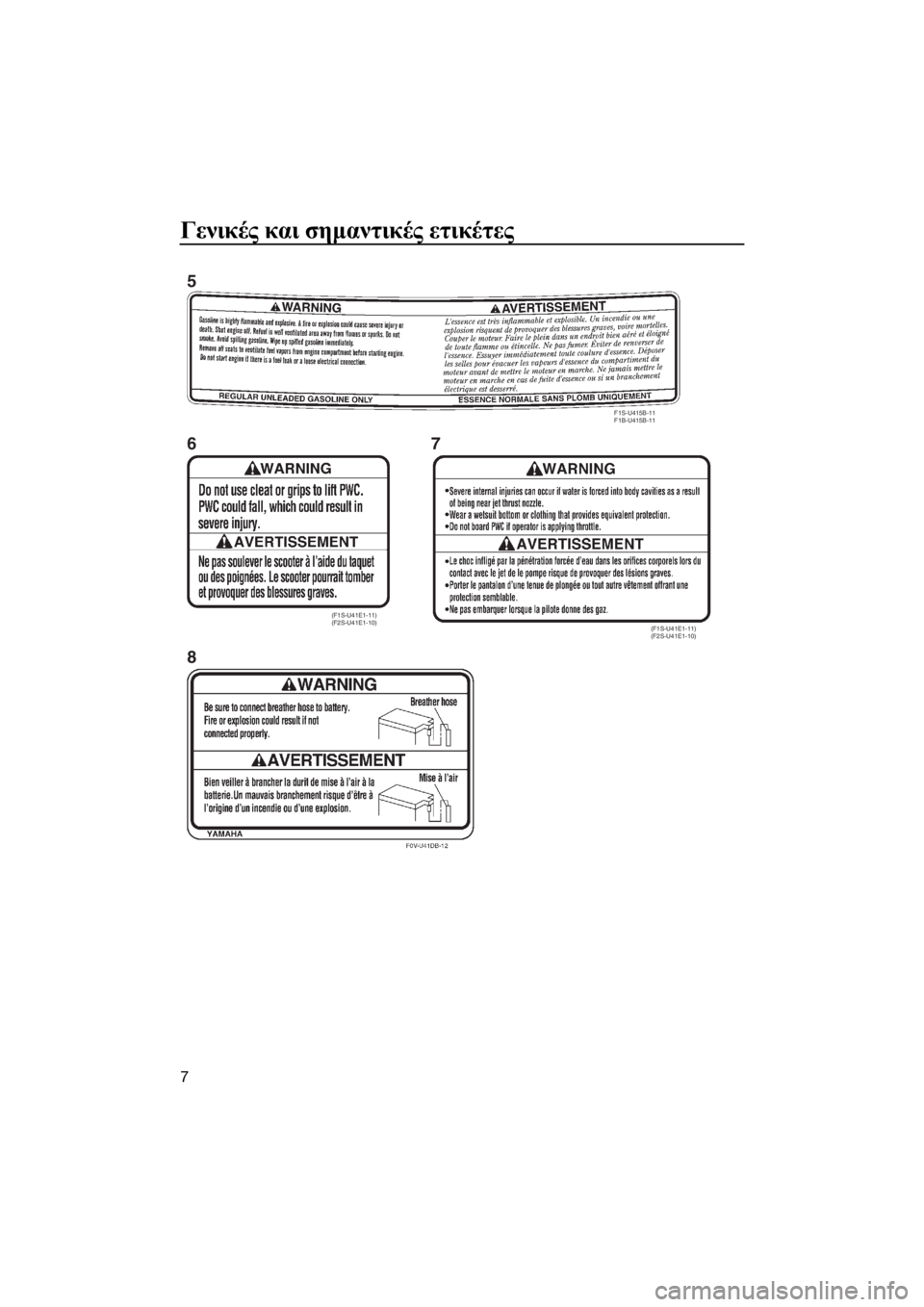

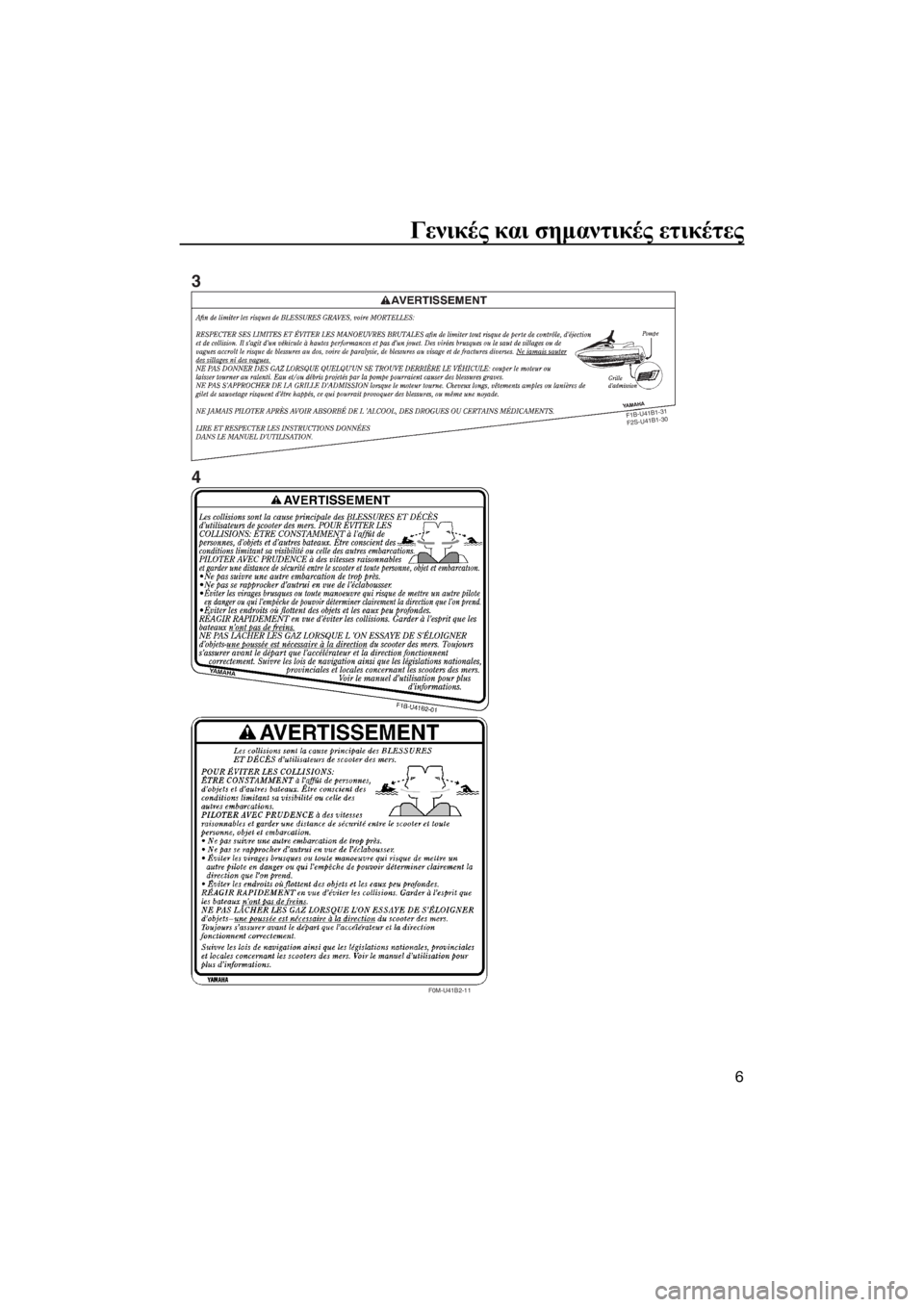

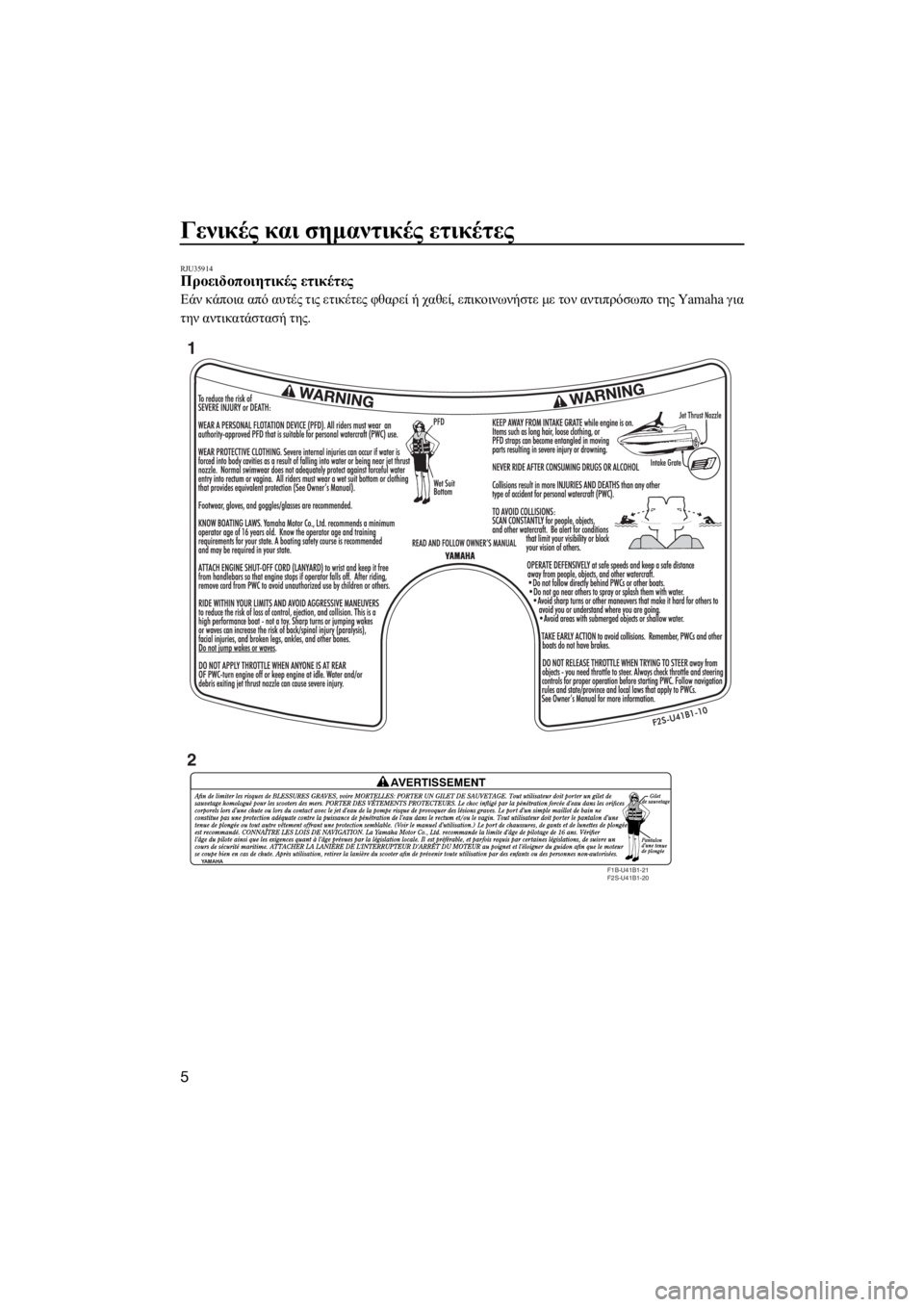

RJU35914Προειδοποιητικές ετικέτες
Εάν κάποια από αυτές τις ετικέτες φθαρεί ή χαθεί, επικοινωνήστε με τον αντιπρόσωπο της Yamaha για
την αντικατάστασή της.
F1B-U41B1-21
F2S-U41B1-20
1
2
UF2T78R0.book Page 5 Wednesday, July 12, 2017 1:25 PM

Γενικές και σημαντικές ετικέτες
6
F
1
B
-U
41
B
1-3
1

F
2
S
-U
4
1
B
1-3
0
F0M-U41B2-11
3
4
UF2T78R0.book Page 6 Wednesday, July 12, 2017 1:25 PM

Γενικές και σημαντικές ετικέτες
7
F1S-U415B-11
F1B-U415B-11
(F1S-U41E1-11)
(F2S-U41E1-10)(F1S-U41E1-11)
(F2S-U41E1-10)
5
6
87
UF2T78R0.book Page 7 Wednesday, July 12, 2017 1:25 PM

Γενικές και σημαντικές ετικέτες
8

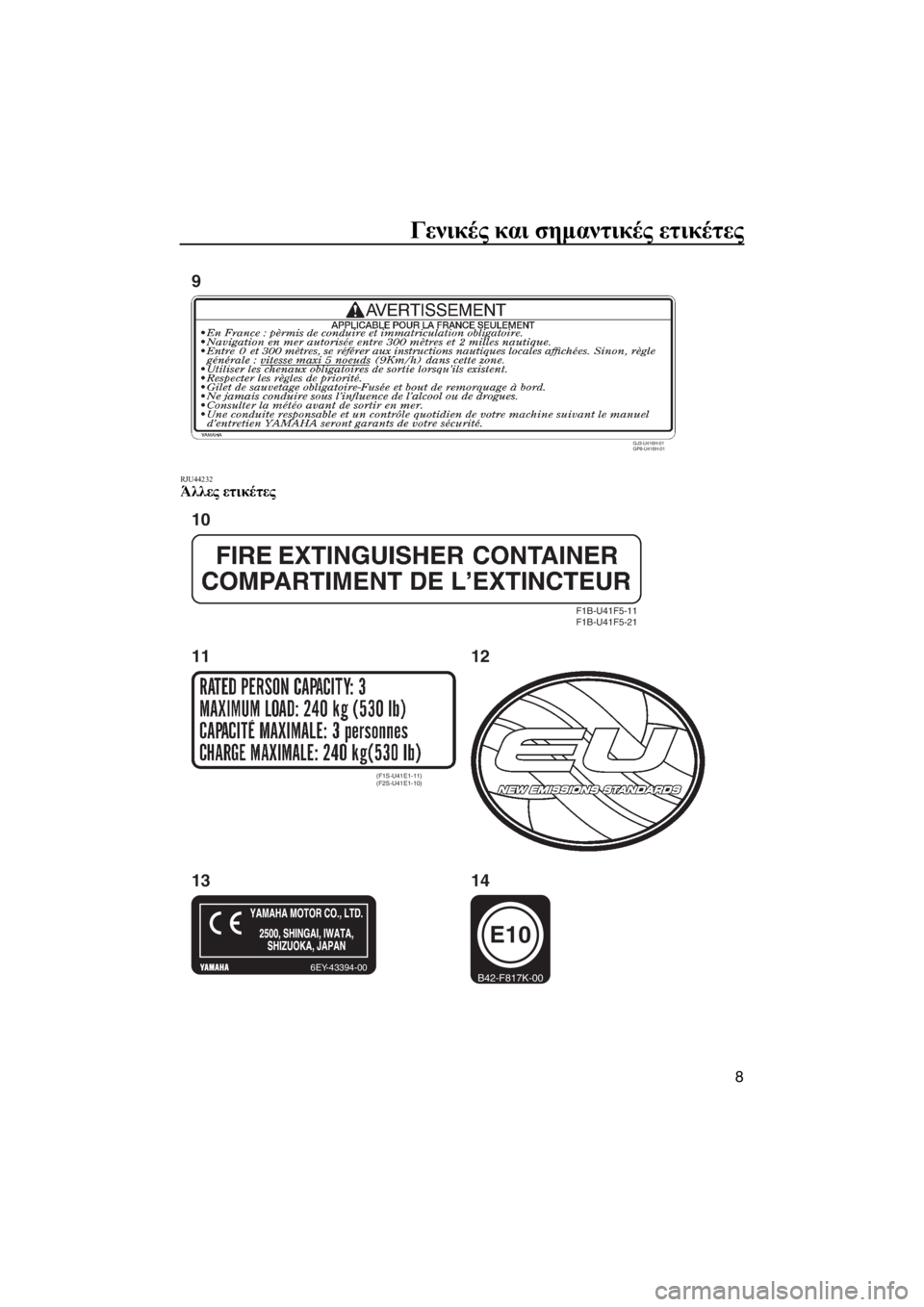

RJU44232Άλλες ετικέτες
GJ3-U416H-01
GP8-U416H-01
9
F1B-U41F5-11
F1B-U41F5-21
(F1S-U41E1-11)
(F2S-U41E1-10)
6EY-43394-00
E10
B42-F817K-00
10
11 12
13 14
UF2T78R0.book Page 8 Wednesday, July 12, 2017 1:25 PM

Γενικές και σημαντικές ετικέτες
9
FX Cruiser HO

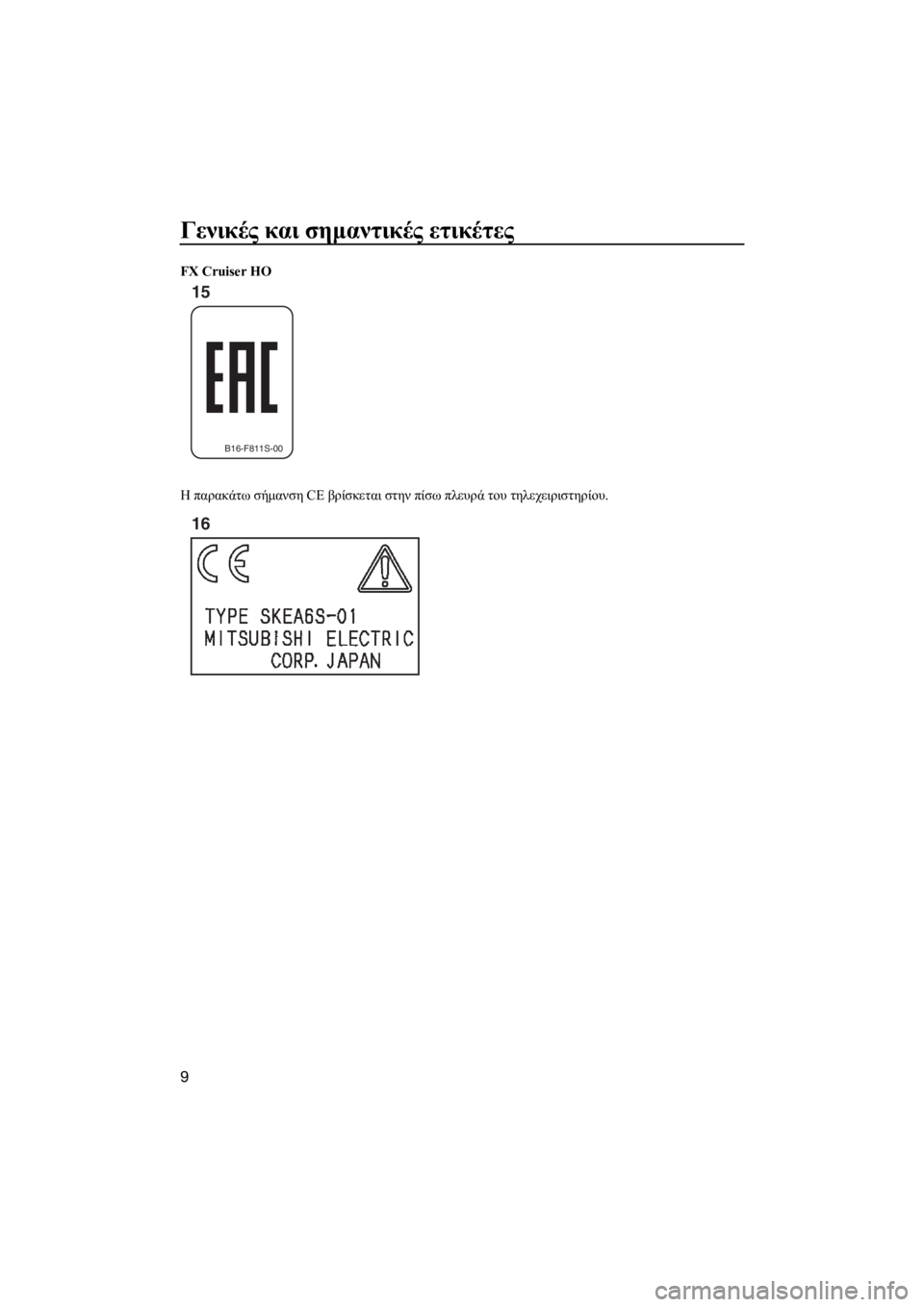

Η παρακάτω σήμανση CE βρίσκεται στην πίσω πλευρά του τηλεχειριστηρίου.
B16-F811S-00
15
16
UF2T78R0.book Page 9 Wednesday, July 12, 2017 1:25 PM
