Commandes et instruments
3-51
3
FAU39657
Prise pour accessoire CC
AVERTISSEMENT
FWA14361
Après avoir débranché un accessoire,
veiller à remettre la protection de la prise
en place afin d’éviter toute d écharge
électrique ou tout court-circuit.
ATTENTION
FCA15432
Ne pas utiliser d ’accessoire branché à la
prise pour accessoire CC lorsque le mo-
teur est coupé, et ne pas dépasser la
charge de 30 W (2.5 A), sous peine de ris-
quer de griller un fusible ou de déchar-
ger la batterie.
Ce véhicule dispose d’une prise pour ac-
cessoires à courant continu. Celle-ci se
trouve dans la boîte à accessoires.
La prise CC permet de brancher un acces-
soire de 12 V lorsque la clé de contact est
placée à la position “ON” et ne doit être uti-
lisée que lorsque le moteur tourne.
Utilisation de la prise pour accessoires
CC
1. Ouvrir le couvercle de la boîte à ac- cessoires. (Voir page 3-40.)
2. Tourner la clé de contact sur “OFF”.
3. Retirer le capuchon de la prise pour
accessoire CC.
4. Éteindre l’accessoire. 5. Brancher l’accessoire à la prise pour
accessoire CC.
6. Tourner la clé de contact sur “ON”, puis mettre le moteur en marche. (Voir
page 5-2.)
7. Allumer l’accessoire.
1. Protection de prise pour accessoires CC
1
1. Prise pour accessoire CC
1
UB95F1F0.book Page 51 Friday, July 7, 2017 5:28 PM

Commandes et instruments
3-52
3
FAU73032
Phares de virage
Ce modèle est équipé de 3 phares de vi-
rage de chaque côté. Les phares de virage
s’allument pour faciliter l’éclairage de la
route lorsque le véhicule penche sur le
côté.
Les phares de virage présents du côté de la
direction prise par le véhicule s’allument.
Les phares s’allument l’un après l’autre, de
l’intérieur vers l’extérieur, en fonction de
l’angle d’inclinaison du véhicule.
N.B.
Lorsque le véhicule est mis en marche pour
la première fois, les phares de virage effec-
tuent un autodiagnostic. Chaque phare
s’allume dans une séquence allant de l’in-
térieur vers l’extérieur pour ensuite revenir
vers l’intérieur.
1. Phare de virage
11
UB95F1F0.book Page 52 Friday, July 7, 2017 5:28 PM

Pour la sécurité – contrôles avant utilisation
4-1
4
FAU63440
Toujours effectuer ces contrôles avant chaque départ afin de s’assurer que le véhicule peut
être conduit en toute sécurité. Toujours respecter les procédés et intervalles de contrôle et
d’entretien figurant dans ce Manuel du propriétaire.
AVERTISSEMENT
FWA11152
L’omission du contrôle ou de l’entretien correct du véhicule augmente les risques
d ’acci dent ou d’en dommagement. Ne pas con duire le véhicule en cas d e détection
d ’un problème. Si le problème ne peut être résolu en suivant les procé dés repris d ans
ce manuel, faire contrôler le véhicule par un concessionnaire Yamaha.
Contrôler les points suivants avan t de mettre le moteur en marche :
ÉLÉMENTS CONTRÔLESPAGES
Carburant • Contrôler le niveau de carburant dans le réservoir.
• Refaire le plein de carburant si nécessaire.
• S’assurer de l’absence de fuite au niveau des durites
d’alimentation.
• S’assurer que la durite de trop-plein du réservoir de car- burant n’est ni bouchée, ni craquelée ou autrement en-
dommagée, et qu’elle est branchée correctement. 3-32,
3-34
Huile moteur • Contrôler le niveau d’huile du moteur.
• Si nécessaire, ajouter l’huile du type recommandé
jusqu’au niveau spécifié.
• S’assurer de l’absence de fuites d’huile. 6-13
Huile de couple co-
nique arrière • S’assurer de l’absence de fuites d’huile.
6-16
Liqui de de refroi disse-
ment • Contrôler le niveau du liquide de refroidissement dans le
vase d’expansion.
• Si nécessaire, ajouter du liquide de refroidissement du type recommandé jusqu’au niveau spécifié.
• Contrôler le circuit de refroidissement et s’assurer de l’absence de toute fuite. 6-18
Frein avant • Contrôler le fonctionnement.
• Faire purger le circuit hydraulique par un concession-
naire Yamaha en cas de sensation de mollesse.
• Contrôler l’usure des plaquettes de frein.
• Remplacer si nécessaire.
• Contrôler le niveau du liquide dans le réservoir.
• Si nécessaire, ajouter du liquide de frein du type spéci- fié jusqu’au niveau spécifié.
• Contrôler le circuit hydraulique et s’assurer de l’ab- sence de toute fuite. 6-26,
6-27
UB95F1F0.book Page 1 Friday, July 7, 2017 5:28 PM

Pour la sécurité – contrôles avant utilisation
4-2
4
Frein arrière• Contrôler le fonctionnement.
• Faire purger le circuit hydraulique par un concession-
naire Yamaha en cas de sensation de mollesse.
• Contrôler l’usure des plaquettes de frein.
• Remplacer si nécessaire.
• Contrôler le niveau du liquide dans le réservoir.
• Si nécessaire, ajouter du liquide de frein du type spéci- fié jusqu’au niveau spécifié.
• Contrôler le circuit hydraulique et s’assurer de l’ab- sence de toute fuite. 6-26,
6-27
Embrayage YCC-S • Contrôler le fonctionnement.
• Contrôler le niveau du liquide dans le réservoir.
• Si nécessaire, ajouter du liquide de frein du type spéci-
fié jusqu’au niveau spécifié.
• Contrôler le circuit hydraulique et s’assurer de l’ab- sence de toute fuite. 6-25,
6-27
Poignée des gaz • S’assurer du fonctionnement en douceur.
• Contrôler la garde de la poignée des gaz.
• Si nécessaire, faire régler la garde de la poignée des gaz
et lubrifier le câble et le boîtier de la poignée des gaz
par un concessionnaire Yamaha. 6-21,
6-30
Câbles de comman de • S’assurer du fonctionnement en douceur.
• Lubrifier si nécessaire. 6-30
Roues et pneus • S’assurer de l’absence d’endommagement.
• Contrôler l’état des pneus et la profondeur des sculp-
tures.
• Contrôler la pression de gonflage.
• Corriger si nécessaire. 6-22,
6-24
Pé dale de frein et sé-
lecteur • S’assurer du fonctionnement en douceur.
• Si nécessaire, lubrifier les points pivots.
6-31
Levier de frein • S’assurer du fonctionnement en douceur.
• Lubrifier le point pivot si nécessaire. 6-31
Béquille centrale, bé-
quille latérale • S’assurer du fonctionnement en douceur.
• Lubrifier les pivots si nécessaire.
6-32
Attaches du ca dre • S’assurer que tous les écrous et vis sont correctement
serrés.
• Serrer si nécessaire. —
Instruments, éclai-
rage, signalisation et
contacteurs • Contrôler le fonctionnement.
• Corriger si nécessaire.
—
Contacteur de béquille
latérale • Contrôler le fonctionnement du coupe-circuit d’allu-
mage.
• En cas de mauvais fonctionnement, faire contrôler le véhicule par un concessionnaire Yamaha. 3-48
ÉLÉMENTS CONTRÔLES PAGES
UB95F1F0.book Page 2 Friday, July 7, 2017 5:28 PM

Utilisation et conseils importants concernant le pilotage
5-1
5
FAU15952
Lire attentivement ce manuel afin de se fa-
miliariser avec toutes les commandes. Si
l’explication d’une commande ou d’une
fonction pose un problème, consulter un
concessionnaire Yamaha.
AVERTISSEMENT
FWA10272
Une mauvaise connaissance des com-
man des peut entraîner une perte d e
contrôle, qui pourrait se tra duire par un
acci dent et d es blessures.
FAU73461
N.B.
Ce modèle est équipé de :
 une centrale inertielle de mesure (IMU)
qui permet d’arrêter le moteur en cas
de retournement. Le cas échéant,
tourner le contacteur à clé sur la posi-
tion arrêt (puis sur la position marche)
avant d’essayer de redémarrer le mo-
teur. Si le contact n’est pas coupé au
préalable, le moteur se lance mais ne
se met pas en marche lors de l’action-
nement du contacteur du démarreur.
 un système d’arrêt automatique du
moteur. Le moteur se coupe automa-
tiquement après avoir tourné au ralenti
pendant 20 minutes. Le cas échéant, il
suffit d’appuyer sur le contacteur du
démarreur pour remettre le moteur en
marche.
UB95F1F0.book Page 1 Friday, July 7, 2017 5:28 PM

Utilisation et conseils importants concernant le pilotage
5-2
5
FAU55474
Mise en marche du moteur
AVERTISSEMENT
FWA16411
Toujours actionner le frein avant ou ar-
rière quand la clé de contact est en posi-
tion “ON” et qu’une vitesse est engagée,
faute de quoi le véhicule peut avancer
brusquement au moment d u démarrage
d u moteur, provoquant perte de contrôle
et risque d’acci dent.
Afin que le coupe-circuit d’allumage n’entre
pas en action, il faut qu’une des conditions
suivantes soit remplie :
 Le frein arrière ou avant est actionné,
la boîte de vitesses est au point mort,
et la béquille latérale est relevée ou
déployée.
 Le frein arrière ou avant est actionné,
une vitesse est engagée, la béquille la-
térale est relevée.
Se référer à la page 3-49 pour plus de
détails.
1. Tourner la clé sur “ON” et s’assurer que le coupe-circuit du moteur est à la
position “ ”.
Les témoins suivants s’allument pen-
dant quelques secondes, puis
s’éteignent. Témoin d’alerte du niveau d’huile
 Témoin d’alerte de panne du mo-
teur
 Témoin du système de régulation
antipatinage
 Témoins du régulateur de vitesse
 Témoin d’alerte du système de
suspension
 Témoin de rétrogradage
 Témoin d’alerte du système
YCC-S
 Témoin de mode d’arrêt
 Témoin de l’immobilisateur anti-
vol
N.B.
Si le mode d’arrêt est activé, le témoin
correspondant reste allumé.
 Le témoin d’alerte du système ABS
doit s’allumer et rester allumé jusqu’à
ce que la vitesse atteigne 10 km/h
(6 mi/h).
ATTENTION
FCA24110
Si un témoin ou un témoin d’alerte ne
fonctionne pas comme in diqué ci- des-
sus, faire contrôler le véhicule par un
concessionnaire Yamaha.
2. Mettre la boîte de vitesses au point mort. Le témoin de point mort devrait
s’allumer.
3. Actionner le frein avant ou arrière.
4. Appuyer sur le contacteur du démar- reur et le relâcher lorsque le moteur
démarre.
Si le moteur ne démarre pas après
avoir appuyé pendant 5 secondes sur
le contacteur du démarreur, attendre
10 secondes avant d’appuyer de nou-
veau sur le contacteur pour permettre
ainsi de rétablir la tension de la batte-
rie.
ATTENTION
FCA11043
En vue de prolonger la durée de service
d u moteur, ne jamais accélérer à l’excès
tant que le moteur est froi d!
UB95F1F0.book Page 2 Friday, July 7, 2017 5:28 PM

Utilisation et conseils importants concernant le pilotage
5-3
5
FAU55482
Passage des vitesses
La boîte de vitesses permet de contrôler la
puissance du moteur disponible lors des
démarrages, accélérations, montées des
côtes, etc.
La sélection des rapports peut être effec-
tuée avec le sélecteur au pied ou le sélec-
teur au guidon. Les explications au sujet du
système YCC-S se trouvent à la page 3-26,
celles concernant le fonctionnement du sé-
lecteur à la page 3-26 et celles relatives au
fonctionnement du sélecteur au guidon à la
page 3-27.

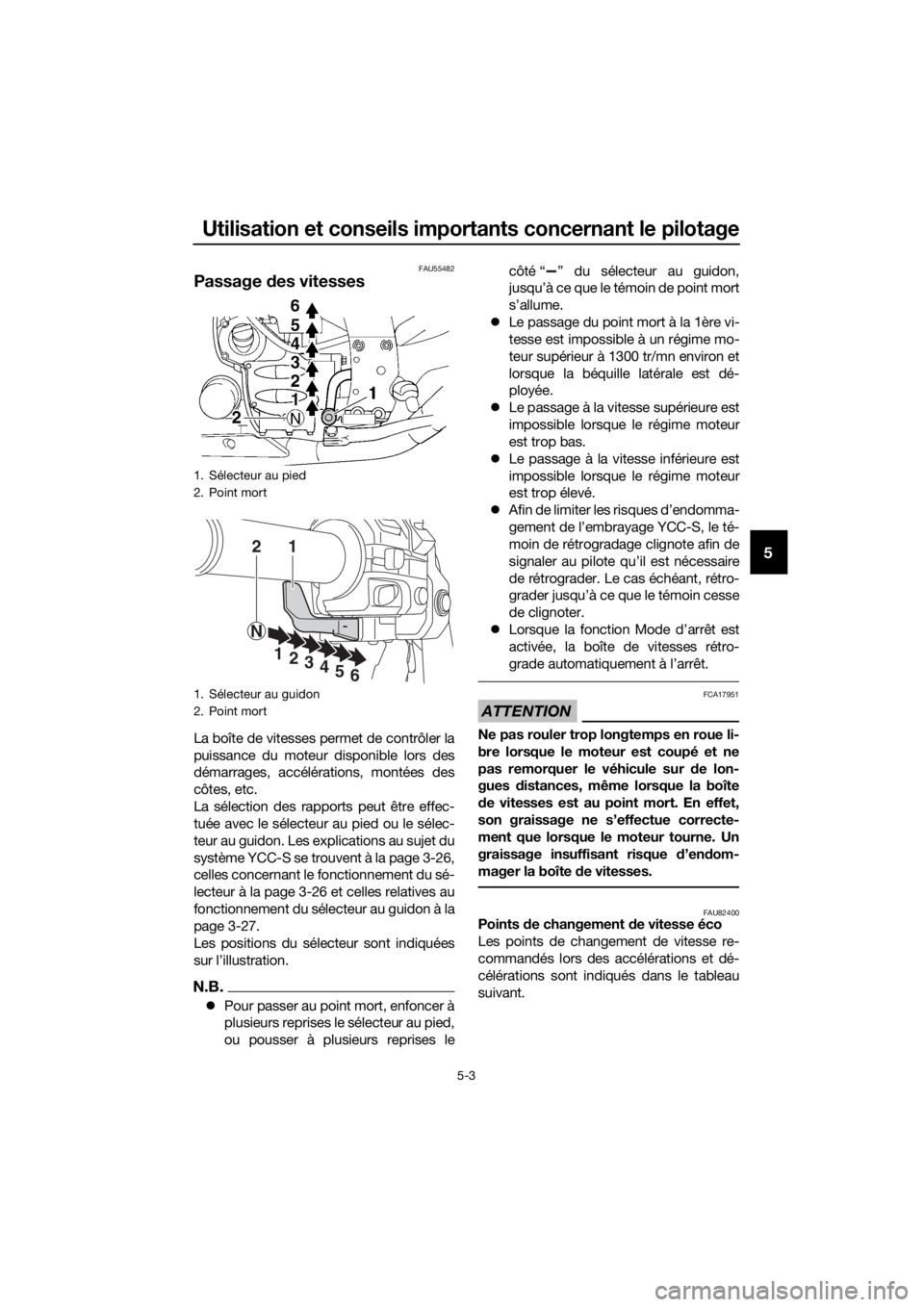

Les positions du sélecteur sont indiquées
sur l’illustration.
N.B.
 Pour passer au point mort, enfoncer à
plusieurs reprises le sélecteur au pied,
ou pousser à plusieurs reprises le côté “ ” du sélecteur au guidon,
jusqu’à ce que le témoin de point mort
s’allume.
 Le passage du point mort à la 1ère vi-
tesse est impossible à un régime mo-
teur supérieur à 1300 tr/mn environ et
lorsque la béquille latérale est dé-
ployée.
 Le passage à la vitesse supérieure est
impossible lorsque le régime moteur
est trop bas.
 Le passage à la vitesse inférieure est
impossible lorsque le régime moteur
est trop élevé.
 Afin de limiter les risques d’endomma-
gement de l’embrayage YCC-S, le té-
moin de rétrogradage clignote afin de
signaler au pilote qu’il est nécessaire
de rétrograder. Le cas échéant, rétro-
grader jusqu’à ce que le témoin cesse
de clignoter.
 Lorsque la fonction Mode d’arrêt est
activée, la boîte de vitesses rétro-
grade automatiquement à l’arrêt.
ATTENTION
FCA17951
Ne pas rouler trop longtemps en roue li-
bre lorsque le moteur est coupé et ne
pas remorquer le véhicule sur de lon-
gues distances, même lorsque la boîte
d e vitesses est au point mort. En effet,
son graissage ne s’effectue correcte-
ment que lorsque le moteur tourne. Un
graissage insuffisant risque d’en dom-
mager la boîte de vitesses.
FAU82400Points de changement de vitesse éco
Les points de changement de vitesse re-
commandés lors des accélérations et dé-
célérations sont indiqués dans le tableau
suivant.
1. Sélecteur au pied
2. Point mort
1. Sélecteur au guidon
2. Point mort
12
N
1 23456
UB95F1F0.book Page 3 Friday, July 7, 2017 5:28 PM

Utilisation et conseils importants concernant le pilotage
5-4
5
FAU16811
Comment réduire sa consomma-
tion de carburant
La consommation de carburant dépend
dans une grande mesure du style de
conduite. Suivre les conseils suivants en
vue d’économiser le carburant :
 Passer sans tarder aux rapports supé-
rieurs et éviter les régimes très élevés
lors des accélérations.
 Ne pas donner de gaz en rétrogradant
et éviter d’emballer le moteur à vide.
 Couper le moteur au lieu de le laisser
tourner longtemps au ralenti (ex. : em-
bouteillages, feux de signalisation,
passages à niveau).
Points
de montée des vitesses :
1
re → 2e: 20 km/h (12 mph)
2e → 3e: 30 km/h (19 mph)
3e → 4e: 40 km/h (25 mph)
4e → 5e: 50 km/h (31 mph)
5e → 6e: 60 km/h (37 mph)
Points de descente de vitesse :
6
e → 5e: 45 km/h (28 mph)
5e → 4e: 35 km/h (22 mph)
4e → 3e: 25 km/h (16 mph)
UB95F1F0.book Page 4 Friday, July 7, 2017 5:28 PM
