Sicherheitsinformationen
1-3
1
Vermei den Sie Kohlenmonoxi d-Ver gif-
tun gen
Auspuffgase enthalten immer Kohlenmon-
oxid, ein giftiges Gas mit tödlicher Wirkung.
Das Einatmen von Kohlenmonoxid verur-
sacht zunächst Kopfschmerzen, Schwin-
delgefühl, Benommenheit, Übelkeit, Ver-
wirrtheit und führt schließlich zum Tod.
Kohlenmonoxid ist ein farbloses, geruch-
und geschmackloses Gas, das vorhanden
sein kann, auch wenn Sie Auspuffgase we-
der sehen noch riechen. Eine tödliche Koh-
lenmonoxid-Konzentration kann sich sehr
schnell ansammeln und Sie können binnen
kurzer Zeit bewusstlos und damit unfähig
werden, sich selbst zu helfen. Tödliche
Kohlenmonoxid-Konz entrationen können
sich auch stunden- oder sogar tagelang in
geschlossenen oder schlecht belüfteten
Räumen halten. Wenn Sie irgendein Symp-
tom einer Kohlenmonoxid-Vergiftung an
sich verspüren, verlassen Sie den Bereich
sofort, atmen Sie frische Luft ein und SU-
CHEN SIE SOFORT ÄRZTLICHE HILFE.  Lassen Sie Motoren nicht in geschlos-
senen Räumen laufen. Auch wenn Sie
versuchen, die Motorabgase mit Hilfe
von Ventilatoren, geöffneten Fenstern
und Türen abzuführen, kann die Koh-
lenmonoxid-Konzentration trotzdem
sehr schnell einen gefährlichen Pegel
erreichen.
 Lassen Sie den Motor nicht in
schlecht belüfteten oder teilweise ge-
schlossenen Bereichen wie Schup-
pen, Garagen oder Carports laufen.
 Lassen Sie den Motor im Freien nicht
an Stellen laufen, von wo aus die Ab-
gase durch Öffnungen wie Fenster
oder Türen in ein Gebäude gelangen
können.
Bela dun g
Hinzufügen von Zubehör oder Gepäck
kann die Stabilität und die Verhaltenscha-
rakteristik Ihres Motorrads beeinflussen, falls die Gewichtsverteilung des Motorrads
verändert wird. Um die Möglichkeit eines
Unfalls zu vermeiden, gehen Sie mit Ge-
päck oder Zubehör, das Sie Ihrem Motor-
rad hinzufügen, äußerst vorsichtig um. Mit
besonderer Umsicht fahren, wenn Ihr Mo-
torrad zusätzlich beladen oder Zubehör
hinzugefügt ist. Im Folgenden einige allge-
meine Richtlinien für das Beladen Ihres Mo-
torrads sowie Informationen über Zubehör:
Das Gesamtgewicht von Fahrer, Mitfahrer,
Zubehör und Gepäck darf die Höchstzula-
dungsgrenze nicht überschreiten.
Das
Fahren mit einem ü berla denen Fahrzeu g
kann Unfälle verursachen.
Innerhalb dieser Gewichtsbegrenzung ist
beim Beladen folgendes zu beachten:  Das Gewicht von Gepäck und Zube-
hör sollte so niedrig und nahe wie
möglich am Motorrad gehalten wer-
den. Packen Sie die schwersten Teile
so nah wie möglich am Fahrzeug-
schwerpunkt und stellen Sie im Inter-
esse eines optimalen Gleichgewichts
und maximaler Stabilität sicher, dass
die Zuladung so gleichmäßig wie
möglich auf beide Seiten des Motor-
rads verteilt ist.
 Sich verlagernde Gewichte können
ein plötzliches Ungleichgewicht
schaffen. Sicherstellen, dass Zubehör
und Gepäck sicher am Motorrad be-
festigt ist, bevor Sie losfahren. Zube-
hör- und Gepäckhalterungen häufig
kontrollieren.
• Die Federung entsprechend Ihrer Zuladung einstellen (nur für Modelle
mit einstellbarer Federung), und
Reifendruck und -zustand prüfen.
• Niemals große oder schwere Ge- genstände am Lenker, an der Tele-
skopgabel oder an der Vorder-
Max. Gesamtzula
dun g:
215 kg (474 lb)
UB88G1G0.book Page 3 Wednesday, July 12, 2017 11:23 AM

Sicherheitsinformationen
1-4
1
radabdeckung befestigen. Solche
Gegenstände, einschließlich Ge-
päck, wie zum Beispiel Schlafsä-
cke, Matchbeutel oder Zelte, kön-
nen instabilen Umgang oder
langsame Lenkerreaktion bewirken.
 Dieses Fahrzeu g ist nicht für d as
Ziehen eins Anhän gers o der den
An bau eines Beiwa gens aus gele gt.
Yamaha-Ori ginalzu behör
Die Auswahl von Zubehör für Ihr Fahrzeug
ist eine wichtige Entscheidung. Yamaha-
Originalzubehör, das Sie nur bei Ihrem
Yamaha-Händler erhalten, wurde von
Yamaha für die Verwendung an Ihrem Fahr-
zeug ausgelegt, getestet und zugelassen.
Viele Anbieter, die in keiner Beziehung zu
Yamaha stehen, stellen Teile und Zubehör für Yamaha-Fahrzeuge her oder bieten die
Modifikation von Yamaha-Fahrzeugen an.
Yamaha ist außerstande, die für diesen Zu- behörmarkt hergestellten Produkte zu tes-
ten. Aus diesem Grunde kann Yamaha die
Verwendung von Zubehör, das nicht von
Yamaha verkauft wird oder die Durchfüh- rung von Modifikationen, die nicht speziell
von Yamaha empfohlen wurden, weder
gutheißen noch empfehlen, auch dann
nicht, wenn das Produkt oder die Modifika-
tion von einer Yamaha-Fachwerkstatt ver-
kauft bzw. eingebaut wurde.
Teile, Zu behör un d Mo difikationen vom
freien Zu behörmarkt
Es mag Produkte auf dem freien Zubehör-
markt geben, deren Auslegung und Quali-
tät dem Niveau von Yamaha-Originalzube-
hör entspricht, bedenken Sie jedoch, dass
einige Zubehörteile und Modifikationen des
freien Zubehörmarktes nicht geeignet sind
wegen potenzieller Sicherheitsrisiken für
Sie und andere. Der Einbau von Produkten
des freien Zubehörmarktes oder die Durch-
führung von Modifikationen an Ihrem Fahr-
zeug, die dessen Konstruktionsmerkmale oder Betriebsverhalten verändern, kann Sie
und andere einer höheren Gefahr schwerer
oder tödlicher Verletzungen aussetzen. Sie
sind selbst verantwortlich für Verletzungen,
die mit Änderungen an Ihrem Fahrzeug in
Verbindung stehen.
Halten Sie sich an die folgenden Richtlini-
en, sowie an die unter “Beladung” aufge-
führten Punkte, wenn Sie Zubehörteile an-
bringen.
 Installieren Sie niemals Zubehör oder
transportieren Sie niemals Gepäck,
das die Leistung Ihres Motorrads ein-
schränken würde. Das Zubehör vor
Benutzung sorgfältig daraufhin inspi-
zieren, dass es in keiner Weise die Bo-
denfreiheit oder den Wendekreis ein-
schränkt, den Federungs- oder
Lenkausschlag begrenzt, die Handha-
bung der Bedienungselemente behin-
dert oder Lichter oder Reflektoren ver-
deckt.
• Zubehör, das am Lenker oder im
Bereich der Teleskopgabel ange-
bracht wird, kann aufgrund falscher
Gewichtsverteilung oder aerodyna-
mischer Veränderungen zu Instabi-
lität führen. Wird Zubehör am Len-
ker oder im Bereich der
Teleskopgabel angebracht, muss
dieses so leicht wie möglich sein
und auf ein Minimum beschränkt
werden.
• Sperrige oder große Zubehörteile können die Stabilität des Motorrads
aufgrund aerodynamischer Auswir-
kungen ernsthaft beeinträchtigen.
Durch Wind könnte das Motorrad
aus der Bahn gebracht oder durch
Seitenwind instabil gemacht wer-
den. Diese Zubehörteile können
auch Instabilität zur Folge haben,
wenn man an großen Fahrzeugen
vorbeifährt oder diese an einem
vorbeifahren.
UB88G1G0.book Page 4 Wednesday, July 12, 2017 11:23 AM

Sicherheitsinformationen
1-5
1
• Bestimmte Zubehörteile können
den Fahrer aus seiner normalen
Fahrposition verdrängen. Diese in-
korrekte Fahrposition beschränkt
die Bewegungsfreiheit des Fahrers
und kann die Kontrolle über das
Fahrzeug beeinträchtigen; deshalb
werden solche Zubehörteile nicht
empfohlen.
 Beim Anbringen elektrischer Zubehör-
teile mit großer Umsicht vorgehen.
Wird die Kapazität der elektrischen
Anlage des Motorrads durch elektri-
sche Zubehörteile überlastet, könnte
der Strom ausfallen und dadurch eine
gefährliche Situation entstehen.
Reifen un d Fel gen vom freien Zu behör-
markt
Die ab Werk an Ihrem Motorrad montierten
Reifen und Felgen entsprechen genau sei-
nen Leistungsdaten und bieten die beste
Kombination aus Handhabung, Bremsver-
halten und Komfort. Andere Reifen, Felgen,
Größen und Kombinationen sind mögli-
cherweise ungeeignet. Siehe Seite 6-22 für
die Reifendaten und Informationen zu Rei-
fenwartung und Reifenwechsel.
Transport des Motorrad s
Die folgenden Anweisungen sind unbe-
dingt zu beachten, wenn das Motorrad auf
einem anderen Fahrzeug transportiert wird.  Alle losen Gegenstände vom Motor-
rad entfernen.
 Kontrollieren, dass sich der Kraftstoff-
hahn (falls vorhanden) in Schließstel-
lung befindet und kein Kraftstoff aus-
tritt.
 Einen Gang einlegen (bei Modellen mit
manueller Schaltung).
 Das Motorrad mit Niederhaltern oder
geeigneten Riemen, die an starren
Rahmenteilen des Motorrads befes-
tigt sind, festzurren. Geeignete Befes-
tigungspunkte für die Riemen sind der Rahmen oder die obere Gabelbrücke,
nicht jedoch gummigelagerte Lenker,
die Blinker oder anderen Teile, die be-
schädigt werden können. Wählen Sie
die Befestigungspunkte für die Ver-
zurrung sorgfältig aus, achten Sie da-
rauf, dass die Riemen während des
Transports nicht auf lackierten Ober-
flächen scheuern.
 Das Motorrad sollte, wenn möglich,
durch die Verzurrung etwas in seine
Federung hinein gezogen werden, so
dass es sich während des Transports
nicht übermäßig auf und ab bewegen
kann.
UB88G1G0.book Page 5 Wednesday, July 12, 2017 11:23 AM

Beschreibung
2-1
2
GAU63371
Linke Seitenansicht
1 2
3
4
5
678910111213
1. Kühlflüssigkeits-Ausgleichsbehälter (Seite 6-18)
2. Zubehörkasten (Seite 3-36)
3. Bordwerkzeug (Seite 6-2)
4. Achsantriebsöl-Einfüllschraubverschluss (Seite 6-16)
5. Achsantriebsöl-Ablassschraube (Seite 6-16)
6. Federvorspannungs-Einstellvorrichtung (Seite 3-42)
7. Zugstufen-Dämpfungskraft-Einstellvorrichtung (Seite 3-42)
8. Luftfiltereinsatz (Seite 6-19)
9. Fußschalthebel (Seite 3-24)
10.Motoröl-Einfüllschraubverschluss (Seite 6-13)
11.Ölfilterpatrone (Seite 6-13)
12.Prüffenster für den Motorölstand (Seite 6-13)
13.Motoröl-Ablassschraube (Seite 6-13)
UB88G1G0.book Page 1 Wednesday, July 12, 2017 11:23 AM

Beschreibun g
2-2
2
GAU63391
Rechte Seitenansicht
8910 6,7
5
3,42
1
1. Ablagefach (Seite 3-35)
2. Tankverschluss (Seite 3-29)
3. Federvorspannungs-Einstellvorrichtung (Seite 3-40)
4. Zugstufen-Dämpfungskraft-Einstellvorrichtung (Seite 3-40)
5. Windschutzscheibe (Seite 3-12)
6. Sicherungen (Seite 6-37)
7. Batterie (Seite 6-35)
8. Druckstufendämpfungs-Einstellvorrichtung (Seite 3-40)
9. Fußbremshebel (Seite 3-25)
10.Bremsflüssigkeits-Vorratsbehälter hinten (Seite 6-28)
UB88G1G0.book Page 2 Wednesday, July 12, 2017 11:23 AM

Beschreibung
2-3
2
GAU63401
Be dienun gselemente un d Instrumente
12 3 4 5678 29
10,11
12
11
1. Kupplungshebel (Seite 3-24)
2. Rückspiegel (Seite 3-40)
3. Lenkerarmaturen links (Seite 3-22)
4. Kupplungsflüssigkeits-Vorratsbehälter (Seite 6-28)
5. Multifunktionsmesser-Einheit (Seite 3-9)
6. Zündschloss/Lenkschloss (Seite 3-2)
7. Bremsflüssigkeits-Vorratsbehälter vorn (Seite 6-28)
8. Lenkerarmaturen rechts (Seite 3-22)
9. Handbremshebel (Seite 3-25)
10.Gasdrehgriff (Seite 6-21)
11.Griffwärmer (Seite 3-12)
12.Scheinwerferkegel-Eins tellknopf (Seite 3-37)
UB88G1G0.book Page 3 Wednesday, July 12, 2017 11:23 AM

Funktionen der Instrumente un d Be dienun gselemente
3-1
3
GAU10978
S ystem der We gfahrsperre
Dieses Fahrzeug ist mit einem Wegfahr-
sperren-System ausgestattet, wobei die
Standardschlüssel mit Codes program-
miert werden, um Diebstahl zu verhindern.
Dieses System besteht aus folgenden
Komponenten:
 einem Schlüssel zur Code-Neupro-
grammierung (mit rotem Bügel)
 zwei Standardschlüsseln (mit schwar-
zen Bügeln), die mit den neuen Codes
programmiert werden können
 einem Transponder (welcher im
Hauptschlüssel zur Neuprogrammie-
rung eingebaut ist)
 einer Wegfahrsperren-Einheit
 ein ECU
 einer Wegfahrsperren-Kontrollleuchte
(Siehe Seite 3-5.)
Mit dem Hauptschlüssel (roter Bügel) kön-
nen die Standardschlüssel (schwarzer Bü-
gel) programmiert werden. Da die Pro-
grammierung ein schwieriges Verfahren ist,
sind das Fahrzeug und alle drei Schlüssel
zu einer Yamaha-Fachwerkstatt zu brin-
gen, um sie dort programmieren zu lassen.
Den Hauptschlüssel (roter Bügel) nicht zum
Fahren verwenden. Der Hauptschlüssel
sollte nur zum Neuprogrammieren der
Standardschlüssel verwendet werden.
Zum Fahren immer einen Standardschlüs-
sel benutzen.
ACHTUNG
GCA11822
 DEN HAUPT SCHLÜ SSEL ZUR
NEUPROGRAMMIERUNG NICHT
VERLIEREN! WURDE ER VERLO-
REN, WENDEN SIE SICH UNVER-
ZÜGLICH AN IHREN HÄNDLER!
Wenn der Hauptschlüssel zur Neu-
prog rammierun g verloren wur de,
können die Stan dar dschlüssel nicht
mehr pro grammiert wer den. Zwar
können die ü bri g g eb lie benen Stan-
d ar dschlüssel noch zum Starten
d es Fahrzeu gs verwen det wer den,
wenn je doch eine Neupro grammie-
run g erfor derlich wird (z. B. ein neu-
er Stan dar dschlüssel wir d g e-
b raucht o der alle S chlüssel sin d
verloren geg an gen
), muss d as ge-
samte We gfahrsperren- System er-
setzt wer den. Deshal b ist es äu-
ßerst empfehlenswert immer einen
d er pro grammierten Stan dar d-
schlüssel zum Fahren zu verwen-
d en un d d en Hauptschlüssel an ei-
nem sicheren Ort aufzu bewahren.
 Die Schlüssel nicht in Wasser tau-
chen.
 Die Schlüssel vor extrem hohen
Temperaturen schützen.
 Die Schlüssel keinen starken Mag -
netfel dern aussetzen ( dies beinhal-
tet, ist a ber nicht beg renzt auf Pro-
d ukte wie Lautsprecher, usw.).
 Die Schlüssel nicht in d ie Nähe von
Ge genstän den le gen, die elektri-
sche Sig nale ü bertra gen.
 Keine schweren Ge genstän de auf
d ie Sc
hlüssel le gen.
 Die Schlüssel nicht nachschleifen
o der sonst wie verän dern.
 Den Kunststoffteil der Schlüssel
nicht zerle gen.
 Keine zwei Schlüssel eines We g-
fahrsperrensystems auf dem sel-
b en Schlüsselrin g an brin gen.
1. Schlüssel für die Re-Registrierung des
Codes (rote Ummantelung)
2. Standardschlüssel (schwarze Ummantelung)
UB88G1G0.book Page 1 Wednesday, July 12, 2017 11:23 AM

Funktionen der Instrumente un d Be dienung selemente
3-2
3
Die Stan dar dschlüssel, sowie
S chlüssel an derer We gfahrsperren-
systeme, vom Hauptschlüssel zur
Neupro grammierun g fern halten.
 Schlüssel an derer We gfahrsperren-
systeme vom Zün dschloss fern hal-
ten, da diese Sig nalstörun gen ver-
ursachen können.GAU10474

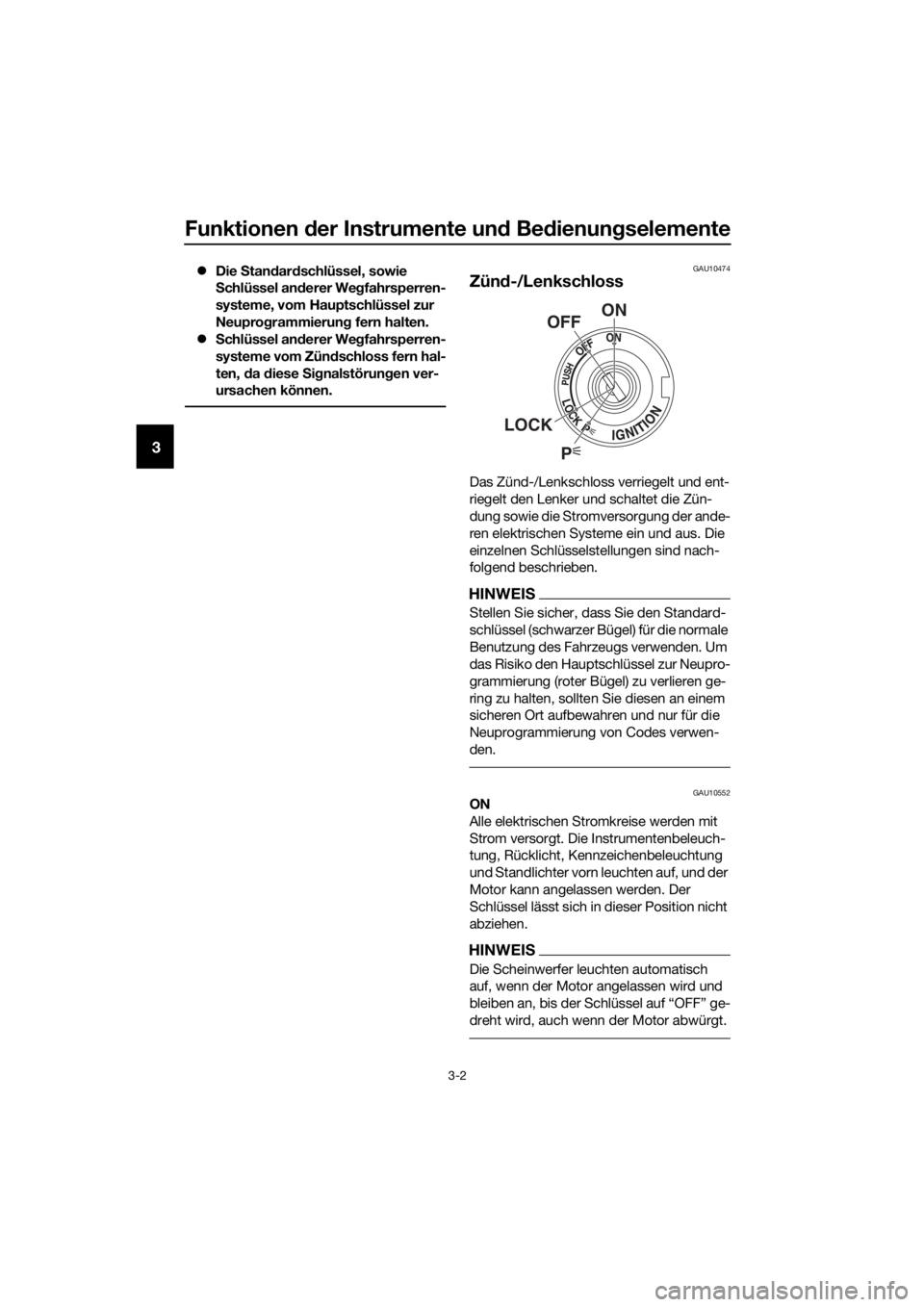

Zünd -/Lenkschloss
Das Zünd-/Lenkschloss verriegelt und ent-
riegelt den Lenker und schaltet die Zün-
dung sowie die Stromversorgung der ande-
ren elektrischen Systeme ein und aus. Die
einzelnen Schlüsselstellungen sind nach-
folgend beschrieben.
HINWEIS
Stellen Sie sicher, dass Sie den Standard-
schlüssel (schwarzer Bügel) für die normale
Benutzung des Fahrzeugs verwenden. Um
das Risiko den Hauptschlüssel zur Neupro-
grammierung (roter Bügel) zu verlieren ge-
ring zu halten, sollten Sie diesen an einem
sicheren Ort aufbewahren und nur für die
Neuprogrammierung von Codes verwen-
den.
GAU10552ON
Alle elektrischen Stromkreise werden mit
Strom versorgt. Die Instrumentenbeleuch-
tung, Rücklicht, Kennzeichenbeleuchtung
und Standlichter vorn leuchten auf, und der
Motor kann angelassen werden. Der
Schlüssel lässt sich in dieser Position nicht
abziehen.
HINWEIS
Die Scheinwerfer leuchten automatisch
auf, wenn der Motor angelassen wird und
bleiben an, bis der Schlüssel auf “OFF” ge-
dreht wird, auch wenn der Motor abwürgt.
P
ON
OFF
LOCK
UB88G1G0.book Page 2 Wednesday, July 12, 2017 11:23 AM
