2018 YAMAHA EX DELUXE Betriebsanleitungen (in German)

Betrieb
66
beschädigen und zu Motorüberhit-
zung führen könnte.
[GCJ00473]
(2) Die Motor-Quickstoppleine (Handge-
lenk-Schleife) am linken Handgelenk be-
festigen und dann den Clip am Motor-
Quickstoppschalter anbringen. (Nähere
Angaben zur Benutzung des Motor-
Quickstoppschalters siehe Seite 27.)
WARNUNG! Kontrollieren, dass die
Motor-Quickstoppleine (Handgelenk-
Schleife) richtig befestigt ist. Ist die
Motor-Quickstoppleine (Handgelenk-
Schleife) nicht richtig befestigt, kann
es sein, dass sie sich bei einem Sturz
des Fahrers nicht löst, wodurch das
Wasserfahrzeug weiterfahren und ei-
nen Unfall verursachen könnte.
[GWJ00582]
(3) Bei losgelassenem Gashebel den Start-
schalter drücken (grüner Knopf), um den
Motor zu starten. (Nähere Angaben zur
Benutzung des Startschalters siehe Sei-
te 27.)
GJU32863Ausschalten des Motors
Zum Ausschalten des Motors den Gashebel
loslassen und dann den Motor-Stoppschalter
(roter Knopf) drücken. WARNUNG! Zum
Steuern wird Gas benötigt. Das Ausschal-
ten des Motors kann zum Zusammenstoß
mit einem Hindernis führen, den Sie ver-
meiden wollten. Ein Zusammenstoß kann
zu ernsthaften und sogar tödlichen Verlet-
zungen führen.
[GWJ00602]
GJU32873
Verlassen des Wasserfahrzeugs
Beim Verlassen des Wasserfahrzeugs den
Clip vom Motor-Quickstoppschalter entfer-
nen, um ein versehentliches Starten des Mo-1Clip
2Motor-Quickstoppschalter
3Motor-Quickstoppleine (Handgelenk-
Schleife)
12
3
UF3Y71G0.book Page 66 Wednesday, May 24, 2017 3:07 PM

Betrieb
67
tors oder ein nicht befugtes Bedienen durch
Kinder oder andere zu verhindern.
GJU44361Bedienen des Wasserfahrzeugs
EX:
Wenn der Motor läuft, fährt das Wasserfahr-
zeug im Langsamstlauf vorwärts, auch wenn
der Gashebel in der Leerlaufstellung steht.
EX Sport:
Wenn der Schalthebel in der Vorwärtsstel-
lung steht und der Motor läuft, fährt das Was-
serfahrzeug vorwärts. Das Wasserfahrzeug
fährt im Langsamstlauf vorwärts, auch wenn
der Gashebel in der Leerlaufstellung steht. (Nähere Angaben zur Benutzung des Schalt-
hebels siehe Seite 31.)
EX Deluxe:
Wenn der Gashebel betätigt wird, wird die
Schaltanzeige “F” (Vorwärtsfahrt) angezeigt
und das Wasserfahrzeug bewegt sich vor-
wärts. Solange die Schaltanzeige “F” (Vor-
wärtsfahrt) angezeigt wird, fährt das Wasser-
fahrzeug im Langsamstlauf vorwärts, auch
wenn der Gashebel in der Leerlaufstellung
1Schalthebel
2Vorwärtsstellung
1
2
UF3Y71G0.book Page 67 Wednesday, May 24, 2017 3:07 PM

Betrieb
68
steht. (Zur Bedienung des Schaltsystems sie-
he Seite 31.)
GJU43422Wasserfahrzeug wenden
WARNUNG
GWJ01782
Beim Ausweichen von Hindernissen den
Gashebel nicht loslassen—beim Steu-
ern muss Gas gegeben werden. Ein Zu-
sammenstoß kann zu ernsthaften und
sogar tödlichen Verletzungen führen.
Bei hohen Geschwindigkeiten nur Kur-
ven schrittweise fahren oder vor Kurven
die Geschwindigkeit verringern. Bei
scharfen Wendungen mit hoher Ge-
schwindigkeit könnte das Wasserfahr-
zeug seitlich gleiten oder sich drehen,
was Fahrer und Mitfahrer über Bord
schleudern und Verletzungen verursa-
chen könnte.
EX Deluxe: Handeln Sie rasch, um Zu-
sammenstöße zu vermeiden. Das RiDE-
System ist keine Bremsvorrichtung, um
gefährliche Situationen zu vermeiden.
Die Steuerung wird von der Stellung des Len-
kers und des Gashebels beeinflusst.
Das Flügelrad der Jetpumpe saugt Wasser
durch das Einlassgitter an und setzt es unter
Druck. Indem die Jetpumpe das unter Druck
gesetzte Wasser aus der Jetdüse ausstößt,
wird der Schub erzeugt, der das Wasserfahr-
zeug antreibt und steuert. Je höher die Mo-
tordrehzahl ist, desto größer ist der erzeugte
Schub.
Die Stärke des Schubs und die Stellung des
Lenkers bestimmen, wie scharf die Wende
ist.
A. Wird mehr Gas gegeben, ist der Schub
stärker und das Wasserfahrzeug wendet
schärfer.
1“F” (Vorwärtsstellung)
1
UF3Y71G0.book Page 68 Wednesday, May 24, 2017 3:07 PM

Betrieb
69
B. Wird weniger Gas gegeben, ist der
Schub schwächer und das Wasserfahr-
zeug wendet sanfter.
C. Wird das Gas vollständig weggenom-
men, liegt nur minimaler Schub vor. Bei
Geschwindigkeiten über dem Lang-
samstlauf nimmt die Lenkbarkeit ohne
Gasgeben rapide ab. Zwar ist das Was-
serfahrzeug unmittelbar nach Loslassen
des Gashebels noch wendbar, aber bei
fallender Motordrehzahl vermag der Len-
ker das Wasserfahrzeug nicht mehr zu
wenden, bis wieder Gas gegeben wird
oder der Langsamstlauf erreicht worden
ist.
Im Langsamstlauf kann das Wasserfahr-
zeug allein durch die Lenkerstellung all-
mählich gewendet werden, indem nur
der im Leerlauf verfügbare Schub ver-
wendet wird.D. Wird der Motor während der Fahrt aus-
geschaltet, steht kein Schub zur Verfü-
gung. Das Wasserfahrzeug fährt unge-
achtet der Lenkerstellung geradeaus.
Zum Steuern wird Gas benötigt.
E. EX Deluxe: Wenn der RiDE-Hebel und
der Lenker betätigt werden, während
das Wasserfahrzeug mit Gleitgeschwin-
digkeit fährt, wendet das Wasserfahr-
zeug beim Abbremsen allmählich.
Dieses Modell ist mit dem Motorsteuerungs-
system YEMS (Yamaha Engine Management
System) ausgestattet, dem ein Gleit-Steuer-
system einverleibt ist. Dieses System springt
bei Gleitgeschwindigkeit ein, sobald das
Wasserfahrzeug nach Loslassen des Gashe-
bels gesteuert wird (siehe obige Bedingung
C).
1Umkehrklappe
E
1
UF3Y71G0.book Page 69 Wednesday, May 24, 2017 3:07 PM

Betrieb
70
Das Gleit-Steuersystem hilft beim Wenden,
indem es dem drosselnden Wasserfahrzeug
Schub verleiht. Um schärfer zu wenden,
müssen allerdings Gas gegeben und der Len-
ker gedreht werden. Das Gleit-Steuersystem
bleibt unter Gleitgeschwindigkeit oder bei
abgestelltem Motor aus. Bei fallender Motor-
drehzahl vermag der Lenker das Wasserfahr-
zeug nicht mehr zu wenden, bis entweder
Gas gegeben oder der Langsamstlauf er-
reicht wird.
GJU44370Wasserfahrzeug anhalten
Das Wasserfahrzeug besitzt kein Bremssys-
tem. Das Wasserfahrzeug wird durch den
Wasserwiderstand abgebremst oder bei
Rückwärtsfahrt durch den Wasserstrahl. Das
Wasserfahrzeug bremst unmittelbar nach
dem Loslassen des Gashebels ab, gleitet
aber noch eine Weile dahin, bevor es voll-
ständig stehen bleibt. Falls Zweifel daran be-
stehen, ob Sie rechtzeitig anhalten können,
bevor Sie auf ein Hindernis stoßen, Gas ge-
ben und in eine andere Richtung abdrehen.
Nachdem das Gas weggenommen oder der
Motor ausgeschaltet wurde, kommt das
Wasserfahrzeug durch den Wasserwider-
stand aus der Höchstgeschwindigkeit nach
ca. 90 m (300 ft) zum Stillstand; allerdings
können Faktoren wie das Gesamtgewicht,
die Bedingungen der Wasseroberfläche und die Windrichtung diesen Abstand beeinflus-
sen.
EX Deluxe: Wenn der RiDE-Hebel zum Ab-
bremsen betätigt wird, ist der Bremsweg ca.
30% kürzer als ohne Verwendung des RiDE-
Hebels. Allerdings können Faktoren wie das
Gesamtgewicht, die Bedingungen der Was-
seroberfläche und die Windrichtung diesen
Abstand beeinflussen.
WARNUNG
GWJ01970
Einen angebrachten Bremsweg vorse-
hen.
Handeln Sie rasch, um Zusammenstöße
zu vermeiden. Bedenken Sie jederzeit,
dass Wasserfahrzeuge und Boote keine
Bremsen haben.
Fahren Sie defensiv und mit angemes-
sener Geschwindigkeit, und wahren Sie
einen Sicherheitsabstand zu anderen
Personen, Wasserfahrzeugen und Ge-
genständen, sodass Zeit zum Anhalten
bleibt.
Beim Abbremsen den Motor nicht aus-
schalten, falls Schub benötigt wird, um
einem plötzlichen Hindernis auszuwei-
chen.
EX Sport: Das Wasserfahrzeug nicht
durch Umschalten auf Rückwärtsfahrt
drosseln oder anhalten, denn dies könn-
te bewirken, dass der Fahrer die Kont-
90 m (300 ft)
UF3Y71G0.book Page 70 Wednesday, May 24, 2017 3:07 PM

Betrieb
71
rolle verliert, über Bord geschleudert
wird oder gegen den Lenker prallt.
EX Deluxe: Um beim Einsatz des Was-
serfahrzeugs Zusammenstöße am hin-
teren Ende des Wasserfahrzeugs zu ver-
meiden, vor Verwendung des RiDE-
Hebels zum Abbremsen oder Anhalten
des Wasserfahrzeugs immer den Rück-
raum kontrollieren.
GJU44682Bedienen des Wasserfahrzeugs bei
Rückwärtsfahrt und in Neutralstellung
(EX Sport / EX Deluxe)
Bedienung bei Rückwärtsfahrt (EX Sport)
Den Schalthebel nach hinten in die Rück-
wärtsposition ziehen. Das Wasserfahrzeug
fährt nun rückwärts. (Weitere Angaben zum
Rückwärtsfahrsystem siehe Seite 31.)Vor dem Umschalten auf Rückwärtsfahrt si-
cherstellen, dass keine Schwimmer oder an-
deren Hindernisse den Weg versperren.
HINWEIS:
Dieses Modell ist nicht mit einer Funktion für
Neutralstellung ausgestattet.
Bedienung bei Rückwärtsfahrt (EX Deluxe)
Wenn der RiDE-Hebel betätigt wird, wird die
Schaltanzeige “R” (Rückwärtsfahrt) ange-
zeigt und das Wasserfahrzeug bewegt sich
rückwärts. (Zur Bedienung des Schaltsys-
tems siehe Seite 31.)
Vor dem Umschalten auf Rückwärtsfahrt si-
cherstellen, dass keine Schwimmer oder an-
deren Hindernisse den Weg versperren.
HINWEIS:
Dieses Modell ist mit einer Funktion zur Be-
grenzung der Geschwindigkeit bei Rück-
wärtsfahrt ausgestattet.
1Schalthebel
2Rückwärtsstellung
1
2
1“R” (Rückwärtsstellung)
1
UF3Y71G0.book Page 71 Wednesday, May 24, 2017 3:07 PM

Betrieb
72

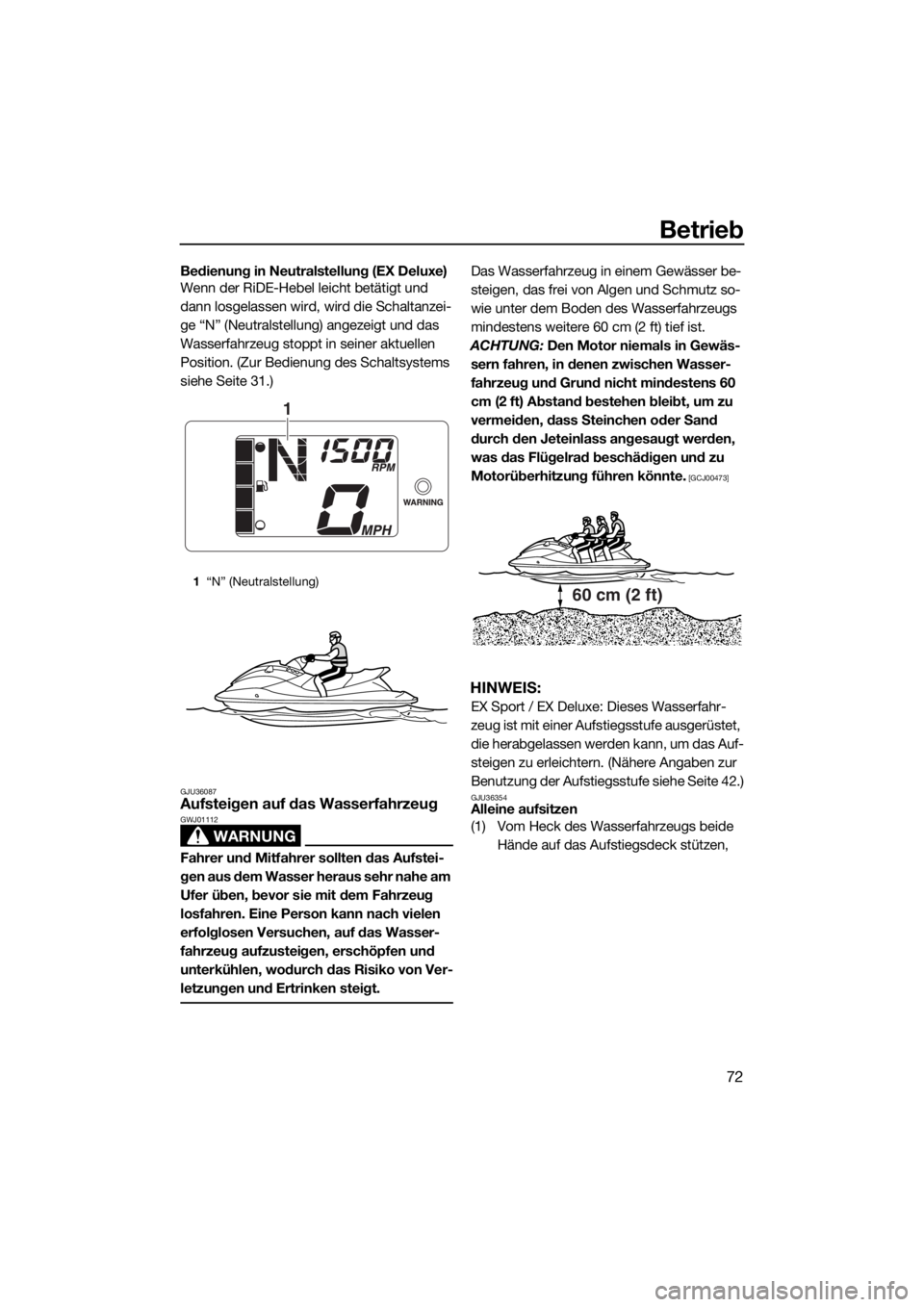

Bedienung in Neutralstellung (EX Deluxe)
Wenn der RiDE-Hebel leicht betätigt und
dann losgelassen wird, wird die Schaltanzei-
ge “N” (Neutralstellung) angezeigt und das
Wasserfahrzeug stoppt in seiner aktuellen
Position. (Zur Bedienung des Schaltsystems
siehe Seite 31.)
GJU36087Aufsteigen auf das Wasserfahrzeug
WARNUNG
GWJ01112
Fahrer und Mitfahrer sollten das Aufstei-
gen aus dem Wasser heraus sehr nahe am
Ufer üben, bevor sie mit dem Fahrzeug
losfahren. Eine Person kann nach vielen
erfolglosen Versuchen, auf das Wasser-
fahrzeug aufzusteigen, erschöpfen und
unterkühlen, wodurch das Risiko von Ver-
letzungen und Ertrinken steigt.
Das Wasserfahrzeug in einem Gewässer be-
steigen, das frei von Algen und Schmutz so-
wie unter dem Boden des Wasserfahrzeugs
mindestens weitere 60 cm (2 ft) tief ist.
ACHTUNG: Den Motor niemals in Gewäs-
sern fahren, in denen zwischen Wasser-
fahrzeug und Grund nicht mindestens 60
cm (2 ft) Abstand bestehen bleibt, um zu
vermeiden, dass Steinchen oder Sand
durch den Jeteinlass angesaugt werden,
was das Flügelrad beschädigen und zu
Motorüberhitzung führen könnte.
[GCJ00473]
HINWEIS:
EX Sport / EX Deluxe: Dieses Wasserfahr-
zeug ist mit einer Aufstiegsstufe ausgerüstet,
die herabgelassen werden kann, um das Auf-
steigen zu erleichtern. (Nähere Angaben zur
Benutzung der Aufstiegsstufe siehe Seite 42.)
GJU36354Alleine aufsitzen
(1) Vom Heck des Wasserfahrzeugs beide
Hände auf das Aufstiegsdeck stützen,
1“N” (Neutralstellung)
1
60 cm (2 ft)
UF3Y71G0.book Page 72 Wednesday, May 24, 2017 3:07 PM

Betrieb
73
den Körper hochziehen und den Halte-
griff mit einer Hand greifen.
(2) In eine kniende Position auf das Deck
hochziehen, zur Sitzbank bewegen und
rittlings aufsitzen.
(3) Die Motor-Quickstoppleine (Handge-
lenk-Schleife) am linken Handgelenk be-
festigen und dann den Clip am Motor-
Quickstoppschalter anbringen.(4) Den Lenker mit beiden Händen festhal-
ten und beide Füße auf den Boden des
Fußraums stellen.
(5) In alle Richtungen umschauen, den Mo-
tor starten und dann langsam losfahren.
GJU43260Aufsteigen mit Mitfahrer(n)
WARNUNG
GWJ01800
Ein Aufenthalt in der Nähe der Jetdüse
kann ernsthafte innere Verletzungen
verursachen, wenn Wasser heftig in den
Körper eindringt. Sicherstellen, dass die
Mitfahrer beide Füße auf dem Boden im
Fußraum haben und sich gut am Vorder-
mann oder am dafür vorgesehenen Hal-
tegriff festhalten, bevor der Motor ge-
startet wird.
Vor dem Aufsteigen auf das Wasserfahr-
zeug sicherstellen, dass der Motor aus-
geschaltet ist. Wenn der Motor läuft,
kann sich die Umkehrklappe senken
und eine aufsteigende Person kann ver-
letzt werden.
Je schwerer das Gesamtgewicht aus Fahrer
und Mitfahrer(n) ist, desto schwieriger wird
es, das Wasserfahrzeug zu balancieren. Das
Wasserfahrzeug nicht betreiben, wenn das
Gesamtgewicht (einschließlich Gepäck) 220
kg (486 lb) überschreitet.
UF3Y71G0.book Page 73 Wednesday, May 24, 2017 3:07 PM
