YARIS_HV_OM_Europe_OM52C96CZ9-1. Technické údaje
Údaje o údržbě (palivo,
hladina oleje atd.) ............624
Informace o palivu .............635
9-2. Přizpůsobení
Přizpůsobitelné funkce.......637
9-3. Položky pro inicializaci
Položky pro inicializaci .......644
Co dělat, když...
(Řešení problémů) ...................646
Abecední rejstřík ........................650
9Technické údaje vozidla
Rejstřík
Informace týkající se níže uvedeného vybavení u vozidel vybavených navi-
gačním systémem nebo multimediálním systémem - viz "Příručka pro uži-
vatele navigačního a multimediálního systému".
• Navigační systém
• Hands-free systém
(pro mobilní telefon)• Systém zpětné kamery
• Audiosystém
Toyota Motor Europe NV/SA, Avenue du Bourget 60 - 1140 Brussels, Belgium
www.toyota-europe.com

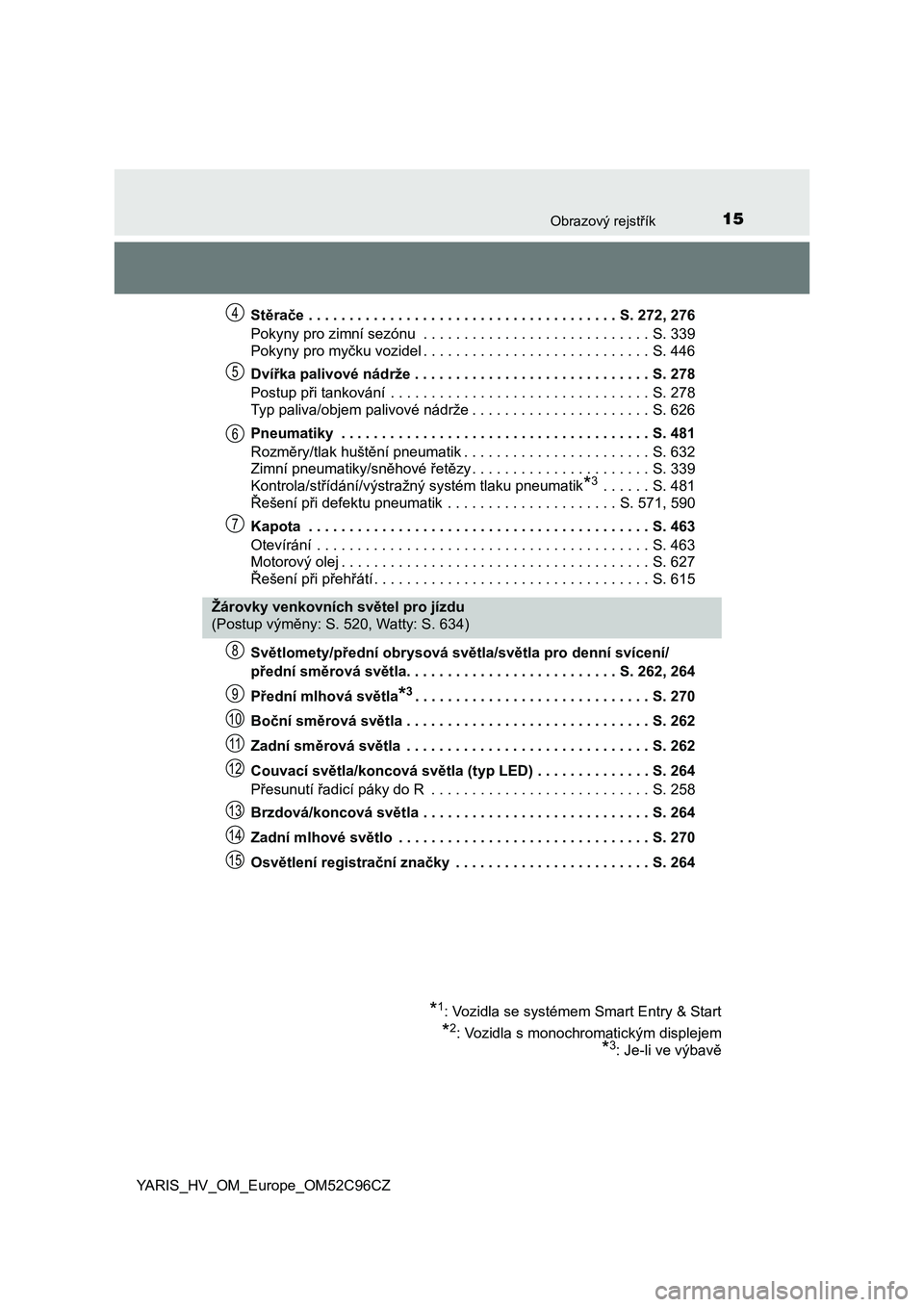

15Obrazový rejstřík
YARIS_HV_OM_Europe_OM52C96CZStěrače . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 272, 276
Pokyny pro zimní sezónu . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 339
Pokyny pro myčku vozidel . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 446
Dvířka palivové nádrže . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 278
Postup při tankování . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 278
Typ paliva/objem palivové nádrže . . . . . . . . . . . . . . . . . . . . . . S. 626
Pneumatiky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 481
Rozměry/tlak huštění pneumatik . . . . . . . . . . . . . . . . . . . . . . . S. 632
Zimní pneumatiky/sněhové řetězy . . . . . . . . . . . . . . . . . . . . . . S. 339
Kontrola/střídání/výstražný systém tlaku pneumatik
*3 . . . . . . S. 481
Řešení při defektu pneumatik . . . . . . . . . . . . . . . . . . . . . S. 571, 590
Kapota . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 463
Otevírání . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 463
Motorový olej . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 627
Řešení při přehřátí . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 615
Světlomety/přední obrysová světla/světla pro denní svícení/
přední směrová světla. . . . . . . . . . . . . . . . . . . . . . . . . . S. 262, 264
Přední mlhová světla
*3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 270
Boční směrová světla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 262
Zadní směrová světla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 262
Couvací světla/koncová světla (typ LED) . . . . . . . . . . . . . . S. 264
Přesunutí řadicí páky do R . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 258
Brzdová/koncová světla . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 264
Zadní mlhové světlo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 270
Osvětlení registrační značky . . . . . . . . . . . . . . . . . . . . . . . . S. 264
4
5
6
7
Žárovky venkovních světel pro jízdu
(Postup výměny: S. 520, Watty: S. 634)
*1: Vozidla se systémem Smart Entry & Start
*2: Vozidla s monochromatickým displejem
*3: Je-li ve výbavě
8
9
10
11
12
13
14
15

351-1. Pro bezpečné používání
1
Bezpečnost a zabezpečení
YARIS_HV_OM_Europe_OM52C96CZ
VÝSTRAHA
Dodržujte následující pokyny.
Nedodržení těchto pokynů může vést ke smrtelnému nebo k vážnému zra-
nění.
●Neseřizujte polohu sedadla řidiče během jízdy.
To by mohlo způsobit, že řidič ztratí kontrolu nad vozidlem.
●Neumísťujte polštář mezi řidiče nebo spolujezdce a opěradlo.
Polštář může bránit dosažení správné polohy a snižovat účinnost bezpeč-
nostního pásu a opěrky hlavy.
●Nepokládejte žádné předměty pod přední sedadla.
Předměty umístěné pod předními sedadly se mohou zachytit v kolejnicích
sedadel a bránit jejich zajištění na místě. To může vést k nehodě a může
se také poškodit seřizovací mechanizmus.
●Vždy dodržujte povolenou nejvyšší rychlost, když jedete na veřejných sil-
nicích.
●Když jedete na dlouhé vzdálenosti, dělejte pravidelné přestávky ještě před-
tím, než se budete cítit unaveni.
Také pokud se cítíte během jízdy unaveni nebo ospalí, nepřemáhejte se,
<00440045005c005600570048000300530052004e0055004400fe005200590044004f004c000300590003004d0074005d0047010c000f00030044000300580047010c004f0048004d0057004800030056004c0003004c004b00510048004700030053011c00
480056005700690059004e00580011[

1192. Přístrojová deska
2
Přístrojová deska
YARIS_HV_OM_Europe_OM52C96CZ
Výstražné kontrolky informují řidiče o poruchách v indikovaných systé-
mech vozidla.
Výstražné kontrolky
*1
(Červená)
Výstražná kontrolka brz-
dového systému
(S. 551)*1
Výstražná kontrolka ABS
(S. 553)
*1, 8Výstražná kontrolka systé-
mu dobíjení (S. 551)*1Výstražná kontrolka systé-
mu elektrického posilova-
če řízení (S. 553)
*9, 10Výstražná kontrolka systé-
mu dobíjení (S. 551)*1, 2, 6Výstražná kontrolka PCS
(S. 553)
*1, 8Výstražná kontrolka nízké-
ho tlaku motorového oleje
(S. 552)*1, 3Indikátor prokluzu
(S. 554)
*9, 10Výstražná kontrolka nízké-
ho tlaku motorového oleje
(S. 552)*2, 8
(Žlutá)
Indikátor automatických
dálkových světel
(S. 554)
*1, 8Výstražná kontrolka vyso-
ké teploty chladicí kapali-
ny motoru (S. 552)*1
(Žlutá)
Výstražná kontrolka brz-
dového systému
(S. 554)
*9, 10Výstražná kontrolka vyso-
ké teploty chladicí kapali-
ny motoru (S. 552)*2, 8
(Žlutá)
Indikátor tempomatu
(S. 554)
*1, 8Výstražná kontrolka hyb-
ridního systému
(S. 552)*2, 8
(Žlutá)
Indikátor LDA
(S. 554)
*1
Indikátor poruchy
(S. 552)*2, 7, 8
(Žlutá)
Indikátory značení jízd-
ních pruhů (S. 554)
*1
Výstražná kontrolka SRS
(S. 552)*2, 4, 8
(Žlutá)
Indikátor systému Smart
Entry & Start
(S. 555, 563)

2384-1. Před jízdou
YARIS_HV_OM_Europe_OM52C96CZ
UPOZORNĚNÍ
■Když narazíte na zaplavené vozovky
Nejezděte po vozovce, která byla zatopena po silném dešti atd. Tím by mohlo
dojít k následujícímu vážnému poškození vozidla:
●Zastavení motoru
●Zkrat elektrických součástí
●Poškození motoru způsobené ponořením do vody
V případě, že jste jezdili po zaplavené vozovce a vozidlo bylo zaplaveno,
požádejte kteréhokoliv autorizovaného prodejce nebo servis Toyota, nebo
kterýkoliv spolehlivý servis, aby zkontroloval následující:
●Funkce brzd
●Změny množství a kvality oleje a kapalin používaných v motoru, hybridní
převodovce atd.
●Stav maziva ložisek a kloubů zavěšení (kde je to možné) a funkci všech
kloubů, ložisek atd.

339
4
4-7. Pokyny pro jízdu
Jízda
YARIS_HV_OM_Europe_OM52C96CZ
Pokyny pro jízdu v zimě
●Použijte kapaliny, které odpovídají převládajícím venkovním teplotám.
• Motorový olej
• Chladicí kapalina motoru/řídicí jednotky pohonu
• Kapalina ostřikovačů
●Nechte zkontrolovat stav 12V akumulátoru servisním technikem.
●Vybavte vozidlo čtyřmi zimními pneumatikami nebo kupte sadu
sněhových řetězů pro přední kola.
Ujistěte se, že všechny pneumatiky mají předepsaný rozměr a značku, a že
řetězy odpovídají rozměru pneumatik.
Podle jízdních podmínek proveďte následující:
●Nepokoušejte se násilím otevírat okna nebo pohybovat stěrači, po-
kud jsou zamrzlé. Abyste rozpustili led, polijte zamrzlou oblast tep-
lou vodou. Vodu ihned utřete, aby nezamrzla.
●Odstraňte sníh nashromážděný na otvorech pro přívod vzduchu
před čelním sklem, abyste zajistili správnou činnost ventilátoru sys-
tému klimatizace.
●Pravidelně kontrolujte a odstraňujte nadbytek ledu nebo sněhu, kte-
rý se může nashromáždit na vnějších světlech, střeše vozidla, pod-
vozku, okolo pneumatik nebo na brzdách.
●Před nastoupením do vozidla odstraňte veškerý sníh nebo bláto
z podrážek vašich bot.
Před jízdou s vozidlem v zimě proveďte nezbytné přípravy a kon-
troly. Vždy jezděte s vozidlem způsobem, který odpovídá převlá-
dajícím povětrnostním podmínkám.
Příprava na zimu
Před jízdou s vozidlem

4607-3. Údržba svépomocí
YARIS_HV_OM_Europe_OM52C96CZ
Pokyny pro údržbu svépomocí
Pokud provádíte údržbu sami, dodržujte správný postup uvede-
ný v těchto kapitolách.
PoložkyDíly a nářadí
Stav 12V akumulá-
toru (S. 475)• Mazací tuk
• Běžný klíč (na šrouby pólových svorek)
Hladina chladicí
kapaliny motoru
/řídicí jednotky
pohonu (S. 471)
• "Toyota Super Long Life Coolant" nebo podobná vy-
soce kvalitní bezsilikátová, bezaminová, bezdusitano-
vá a bezboritanová chladicí kapalina na bázi
<00480057005c004f00700051004a004f005c004e0052004f0058000300560003005700480046004b00510052004f0052004a004c0074000300570055005900440051004f004c005900ea0046004b0003004b005c00450055004c0047005100740046004b00
03005200550010[
ganických kyselin.
"Toyota Super Long Life Coolant" je směsí 50 % chla-
dicí kapaliny a 50 % deionizované vody.
• Trychtýř (pouze pro doplňování chladicí kapaliny)
Hladina motoro-
vého oleje
(S. 468)• "Toyota Genuine Motor Oil" nebo ekvivalentní
• Hadr nebo papírová utěrka
• Trychtýř (používaný pouze pro doplňování motorové-
ho oleje)
Pojistky
(S. 515)• Pojistka stejné proudové hodnoty jako je originální
Větrací otvor přívo-
du vzduchu hybrid-
ního (trakčního)
akumulátoru
(S. 450)
• Vysavač
Žárovky
(S. 520)
• Žárovka se stejným číslem a proudovou hodnotou
jako je originální
• Křížový šroubovák
• Plochý šroubovák•Klíč
Chladič
a kondenzátor
(S. 473)

Tlak huštění pneu-
matik (S. 502)• Tlakoměr
• Zdroj stlačeného vzduchu
Kapalina ostřiko-
vačů (S. 473)
• Voda nebo nemrznoucí kapalina do ostřikovačů (pro
použití v zimě)
• Trychtýř (používaný pouze pro doplnění vody nebo
kapaliny ostřikovačů)

4617-3. Údržba svépomocí
7
Údržba a péče
YARIS_HV_OM_Europe_OM52C96CZ
VÝSTRAHA
Motorový prostor obsahuje mnoho mechanismů a kapalin, které se mohou náh-
le pohybovat, silně se ohřát nebo být pod elektrickým napětím. Abyste zabránili
smrtelnému nebo vážnému zranění, dodržujte následující pokyny.
■Když pracujete v motorovém prostoru
●Vozidla bez systému Smart Entry & Start: Ujistěte se, že je spínač POWER
v poloze "LOCK" a indikátor "READY" nesvítí.
●Vozidla se systémem Smart Entry & Start: Ujistěte se, že jak "Power on"
na multiinformačním displeji, tak indikátor "READY" nesvítí.
●Nedávejte ruce, oděv a nářadí do blízkosti pohybujících se ventilátorů.
●Dejte pozor, abyste se ihned po jízdě nedotkli motoru, řídicí jednotky po-
honu, chladiče, výfukového potrubí atd., protože mohou být horké. Olej
a ostatní kapaliny mohou být také horké.
●V motorovém prostoru nenechávejte žádné hořlavé předměty, jako jsou
papíry nebo hadry.
●Nekuřte, zabraňte vzniku jisker a nepřibližujte se s otevřeným ohněm k pa-
livu. Výpary paliva jsou hořlavé.
●Dávejte pozor, protože brzdová kapalina může ublížit vašim rukám nebo
očím a poškodit lakované povrchy. Pokud se dostane kapalina na ruce
nebo do očí, ihned opláchněte zasažené místo čistou vodou.
Pokud potíže přetrvávají, poraďte se s lékařem.
■Když pracujete v blízkosti elektrického ventilátoru chlazení nebo mřížky
chladiče
Vozidla bez systému Smart Entry & Start
Ujistěte se, že je spínač POWER v poloze "LOCK".
Když je spínač POWER v poloze "ON", elektrický ventilátor chlazení se
může automaticky rozběhnout, pokud je zapnutá klimatizace a/nebo je tep-
lota chladicí kapaliny vysoká. (S. 473)
Vozidla se systémem Smart Entry & Start
Ujistěte se, že je spínač POWER vypnutý.
Když je spínač POWER v režimu ZAPNUTO, elektrický ventilátor chlazení
se může automaticky rozběhnout, pokud je zapnutá klimatizace a/nebo je
teplota chladicí kapaliny vysoká. (S. 473)
■Bezpečnostní brýle
Noste bezpečnostní brýle, abyste zabránili vniknutí odlétávajícího nebo pa-
dajícího materiálu, vystříknutí kapaliny atd. do očí.
