4677-3. Údržba svépomocí
7
Údržba a péče
YARIS_HV_OM_Europe_OM52C96CZ
Motorový prostor
Pojistkové skříňky (S. 515)
Uzávěr plnicího hrdla motoro-
vého oleje (S. 469)
Uzávěr chladiče chladicí kapa-
liny motoru
Nádržka chladicí kapaliny řídicí
jednotky pohonu (S. 471)
Nádržka chladicí kapaliny mo-
toru (S. 471)Chladič chladicí kapaliny
motoru/řídicí jednotky pohonu
(S. 473)
Elektrický ventilátor chlazení
Kondenzátor (S. 473)
Měrka hladiny motorového
oleje (S. 468)
Nádržka kapaliny ostřikovačů
(S. 473)1
2
3
4
5
6
7
8
9
10

4687-3. Údržba svépomocí
YARIS_HV_OM_Europe_OM52C96CZ
Když je motor ohřátý na provozní teplotu a je vypnutý, proveďte kont-
rolu hladiny oleje pomocí měrky.
■Kontrola motorového oleje
Zaparkujte vozidlo na rovném podkladu. Po zahřátí motoru a vy-
pnutí hybridního systému vyčkejte více než 5 minut, až olej steče
zpět na dno motoru.
Vytáhněte měrku ven, přičemž
držte hadr pod jejím koncem.
Utřete měrku do sucha.
Zasuňte měrku znovu na doraz.
Vytáhněte měrku a zkontroluj-
te hladinu oleje, přičemž pod
koncem měrky držte hadr.
Nízká
Normální
Nadměrná
Tvar měrky se může lišit pod-
le typu vozidla nebo motoru.
Utřete měrku a zasuňte ji na doraz.
Motorový olej
1
2
3
4
5
1
2
3
6

4697-3. Údržba svépomocí
7
Údržba a péče
YARIS_HV_OM_Europe_OM52C96CZ■

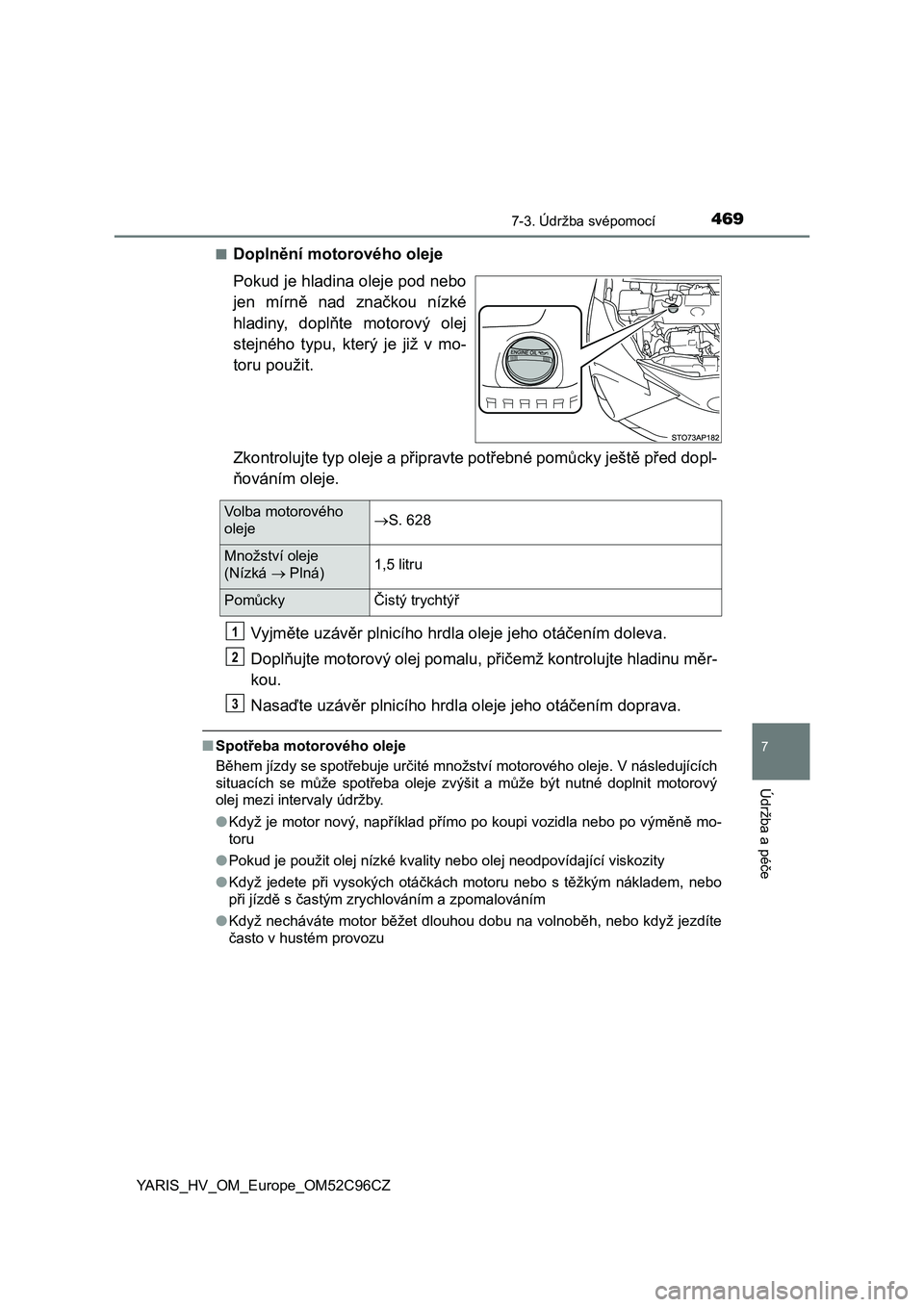

Doplnění motorového oleje
Pokud je hladina oleje pod nebo
jen mírně nad značkou nízké
hladiny, doplňte motorový olej
stejného typu, který je již v mo-
toru použit.
Zkontrolujte typ oleje a připravte potřebné pomůcky ještě před dopl-
ňováním oleje.
Vyjměte uzávěr plnicího hrdla oleje jeho otáčením doleva.
Doplňujte motorový olej pomalu, přičemž kontrolujte hladinu měr-
kou.
Nasaďte uzávěr plnicího hrdla oleje jeho otáčením doprava.
■Spotřeba motorového oleje
Během jízdy se spotřebuje určité množství motorového oleje. V následujících
situacích se může spotřeba oleje zvýšit a může být nutné doplnit motorový
olej mezi intervaly údržby.
●Když je motor nový, například přímo po koupi vozidla nebo po výměně mo-
toru
●Pokud je použit olej nízké kvality nebo olej neodpovídající viskozity
●Když jedete při vysokých otáčkách motoru nebo s těžkým nákladem, nebo
při jízdě s častým zrychlováním a zpomalováním
●Když necháváte motor běžet dlouhou dobu na volnoběh, nebo když jezdíte
často v hustém provozu
Volba motorového
olejeS. 628
Množství oleje
(Nízká  Plná)1,5 litru
Pomůcky Čistý trychtýř
1
2
3

4707-3. Údržba svépomocí
YARIS_HV_OM_Europe_OM52C96CZ
VÝSTRAHA
■Použitý motorový olej
●Použitý motorový olej obsahuje potenciálně škodlivé látky, které mohou
způsobit onemocnění pokožky, jako je zánět a rakovina kůže. Vyvarujte se
proto dlouhého a opakovaného kontaktu s olejem. Důkladně se umyjte
mýdlem a vodou, abyste odstranili použitý motorový olej z vaší pokožky.
●Zlikvidujte použitý olej a filtry pouze bezpečným a přijatelným způsobem.
Nevyhazujte použitý olej a filtry do domácího odpadu, nevylévejte ho do
kanalizace ani na zem.
Kontaktujte kteréhokoliv autorizovaného prodejce nebo servis Toyota, nebo
kterýkoliv spolehlivý servis, servisní středisko nebo obchod s náhradními
díly a informujte se o možnosti recyklace nebo likvidace.
●Nenechávejte použitý olej v dosahu dětí.
UPOZORNĚNÍ
■Abyste zabránili vážnému poškození motoru
Pravidelně kontrolujte hladinu oleje.
■Když vyměňujete motorový olej
●Dejte pozor, abyste nerozlili motorový olej na součásti vozidla.
●Zabraňte přeplnění, neboť by mohlo dojít k poškození motoru.
●Při každém doplnění oleje zkontrolujte hladinu oleje na měrce.
●Ujistěte se, že je uzávěr plnicího hrdla oleje dotažen.

5067-3. Údržba svépomocí
YARIS_HV_OM_Europe_OM52C96CZ

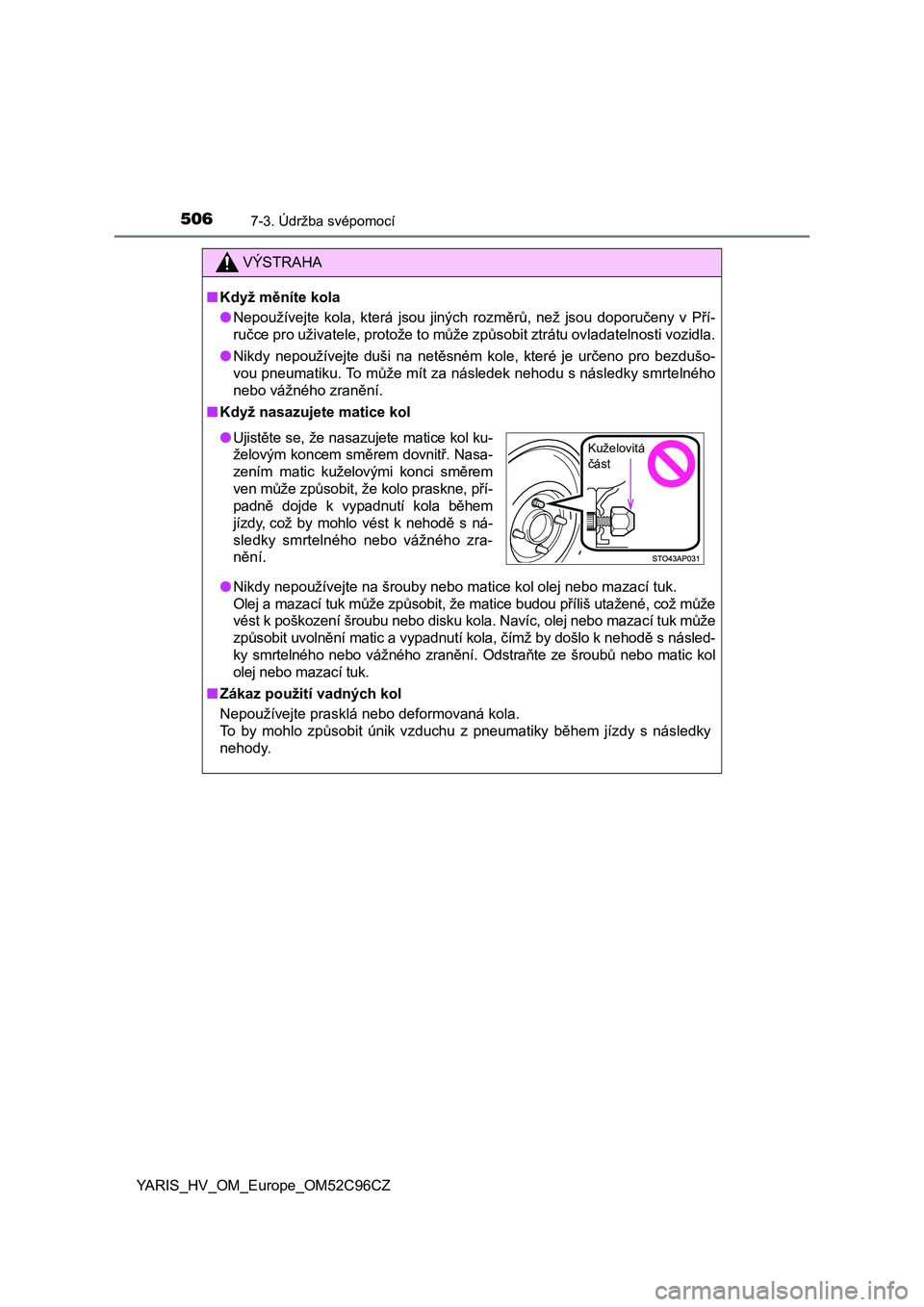

VÝSTRAHA
■Když měníte kola
●Nepoužívejte kola, která jsou jiných rozměrů, než jsou doporučeny v Pří-
ručce pro uživatele, protože to může způsobit ztrátu ovladatelnosti vozidla.
●Nikdy nepoužívejte duši na netěsném kole, které je určeno pro bezdušo-
vou pneumatiku. To může mít za následek nehodu s následky smrtelného
nebo vážného zranění.
■Když nasazujete matice kol
●Nikdy nepoužívejte na šrouby nebo matice kol olej nebo mazací tuk.
Olej a mazací tuk může způsobit, že matice budou příliš utažené, což může
vést k poškození šroubu nebo disku kola. Navíc, olej nebo mazací tuk může
způsobit uvolnění matic a vypadnutí kola, čímž by došlo k nehodě s násled-
ky smrtelného nebo vážného zranění. Odstraňte ze šroubů nebo matic kol
olej nebo mazací tuk.
■Zákaz použití vadných kol
Nepoužívejte prasklá nebo deformovaná kola.
To by mohlo způsobit únik vzduchu z pneumatiky během jízdy s následky
nehody.
●Ujistěte se, že nasazujete matice kol ku-
želovým koncem směrem dovnitř. Nasa-
zením matic kuželovými konci směrem
ven může způsobit, že kolo praskne, pří-
padně dojde k vypadnutí kola během
jízdy, což by mohlo vést k nehodě s ná-
sledky smrtelného nebo vážného zra-
nění.Kuželovitá
část

5528-2. Postupy v případě nouze
YARIS_HV_OM_Europe_OM52C96CZ
*4
*5
Výstražná kontrolka nízkého tlaku motorového oleje
Signalizuje, že tlak motorového oleje je příliš nízký.
<002c004b0051004800470003005d0044005600570044005900570048000300590052005d004c0047004f0052000300510044000300450048005d0053004800fe00510070005000030050007400560057010c000300440003004e0052005100570044004e00
10[
tujte kteréhokoliv autorizovaného prodejce nebo
servis Toyota, nebo kterýkoliv spolehlivý servis.
*4
(Červená výstražná
kontrolka bliká nebo
se rozsvítí)
*5
Výstražná kontrolka vysoké teploty chladicí kapaliny
motoru
Signalizuje, že se motor přehřívá.
Jak roste teplota, blikání se mění na stálé rozsvícení.
S. 615
*4
Výstražná kontrolka hybridního systému (výstražný bzu-
čák)
Signalizuje poruchu v hybridním systému.
<002c004b0051004800470003005d0044005600570044005900570048000300590052005d004c0047004f0052000300510044000300450048005d0053004800fe00510070005000030050007400560057010c000300440003004e0052005100570044004e00
10[
tujte kteréhokoliv autorizovaného prodejce nebo
servis Toyota, nebo kterýkoliv spolehlivý servis.
Indikátor poruchy
Signalizuje poruchu v:
• Hybridním systému;
• Systému řízení hybridní převodovky;
• Elektronickém systému řízení motoru;
• Elektronickém systému řízení škrticí klapky; nebo
• Systému řízení emisí.
Nechte vozidlo ihned prohlédnout kterýmkoliv autori-
zovaným prodejcem nebo servisem Toyota, nebo kte-
rýmkoliv spolehlivým servisem.
Výstražná kontrolka SRS
Signalizuje poruchu v:
• Systému SRS airbagů; nebo
• Systému předepínačů bezpečnostních pásů.
Nechte vozidlo ihned prohlédnout kterýmkoliv autori-
zovaným prodejcem nebo servisem Toyota, nebo kte-
rýmkoliv spolehlivým servisem.
Výstražná
kontrolkaVýstražná kontrolka/Podrobnosti/Činnosti

5688-2. Postupy v případě nouze
YARIS_HV_OM_Europe_OM52C96CZ■
Pokud se zobrazí "See owner’s manual" (Podívejte se do uži-
vatelské příručky)
Pokud se zobrazí "Hybrid system malfunction. Stop in a safe place.
See owner’s manual." (Porucha hybridního systému. Bezpečně za-
stavte. Podívejte se uživatelské příručky.), mohlo dojít k poruše.
Nechte vozidlo ihned prohlédnout kterýmkoliv autorizovaným pro-
dejcem nebo servisem Toyota, nebo kterýmkoliv spolehlivým servi-
sem.
■Pokud se zobrazí "Maintenance required for Traction battery
cooling parts. See owner’s manual" (Nutná údržba dílů chlaze-
ní trakční baterie. Viz uživatelská příručka.)
Může být ucpaný filtr, může být zablokovaný větrací otvor přívodu
vzduchu nebo může být v potrubí trhlina.
Pokud je větrací otvor přívodu vzduchu znečištěn, viz S. 450 pro
vyčistění větracího otvoru přívodu vzduchu.
Pokud je zobrazeno hlášení a větrací otvor přívodu vzduchu není
znečištěn, nechte vozidlo prohlédnout kterýmkoliv autorizovaným
prodejcem nebo servisem Toyota, nebo kterýmkoliv spolehlivým
servisem.
■Pokud se zobrazí "Charging system malfunction. Stop in a
safe place. See owner’s manual." (Porucha systému dobíjení.
Zastavte na bezp. místě. Viz uživatelská příručka.)
Signalizuje poruchu v systému dobíjení vozidla. Ihned zastavte vo-
zidlo na bezpečném místě a kontaktujte kteréhokoliv autorizované-
ho prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
Pokračování v jízdě s vozidlem může být nebezpečné.
■Pokud se zobrazí "Engine oil pressure low" (Nízký tlak motor.
oleje.)
Signalizuje, že tlak motorového oleje je příliš nízký. Ihned zastavte
vozidlo na bezpečném místě a kontaktujte kteréhokoliv autorizované-
ho prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.

623
9
Technické údaje
vozidla
YARIS_HV_OM_Europe_OM52C96CZ9-1. Technické údaje
Údaje o údržbě (palivo,
hladina oleje atd.) ............ 624
Informace o palivu ............. 635
9-2. Přizpůsobení
Přizpůsobitelné funkce....... 637
9-3. Položky pro inicializaci
Položky pro inicializaci ....... 644
