2-1. Instrumentgrupp
Bilens statusinformation och indikatorer
Hybridbatteriets status
Låg
Högt
nÅterstående laddning i hybridbatte-
riet, varning
lSummertonen hörs stötvis om hybrid-
batteriet inte laddas upp när växelspa-
ken är i N, eller återstående laddning
sjunker under en viss nivå.
Om den återstående laddningen fort-
sätter att sjunka hörs summertonen
ihållande.
lOm ett varningsmeddelande visas på
informationsdisplayen och summerto-
nen hörs ska du följa anvisningarna
för felsökning på skärmen.
nTrippinformation
Ljudanläggning utan navigations-
funktion
1 Tryck på knappen ”MENU”.
2 Välj ”Info” på skärmen ”Meny”.
Om en annan skärm än ”Trippinforma-
tion” visas ska du välja ”Trippinformation”.
Ljudanläggning med naviga-
tionsfunktion
1 Tryck på knappen ”MENU”.
2 Välj ”Info” på skärmen ”Meny”. 3
Välj ”ECO” på skärmen ”Infor-
mation”.
Om en annan skärm än ”Trippinforma-
tion” visas ska du vä lja ”Trippinformation”.
Bilden utgör endast exempel och kan
variera något från verkligheten.
Bränsleförbrukning under de
senaste 15 minuterna
Regenererad energi under de
senaste 15 minuterna
En symbol indikerar 50 Wh. Max. 5
symboler visas.
Aktuell bränsleförbrukning
Nollställning av förbruknings-
data
Bilens medelhastighet sedan
hybridsystemet startades.
Den förflutna tiden sedan
hybridsystemet startades.
Räckvidd ( sid. 124)
Den genomsnittliga bränsleförbruk-
ningen under de senaste 15 minu-
terna delas upp i olika färger på tidi-
gare genomsnitt och genomsnitt se-
dan startknappen senast trycktes till
tändningsläge. Använd den visade
genomsnittliga bränsleförbrukning-
en som referens.
Förbrukning
A
BEnergi
A
B
C
D
E
F
G
OM42B46SE.book Page 123 Monday, December 17, 2018 12:29 PM

145
3
3-2. Öppna, stänga och låsa dörrarna
Innan du börjar köra
OBSERVERA
lAnvänd inte alltför stor kraft för att
stänga eller öppna bakluckan
medan elbakluckan manövreras.
lSe till att sensorerna inte skadas
(de sitter till höger och vänster om
elbakluckan) av en kniv eller något
annat vasst föremål. Om senso-
rerna är inaktiverade kan elbak-
luckan inte stängas automatiskt.
nElbaklucka med handsfree-funk-
tion, säkerhetsanvisningar (i
förekommande fall)
Sparksensorn är placerad bakom mit-
ten av bakre stötfångarens nedre del.
Observera följande för att se till att
den elbakluckan med handsfree-funk-
tion fungerar på rätt sätt:
lHåll alltid mitten av bakre stötfånga-
rens nedre del ren.
Om mitten av bakre stötfångarens
nedre del är smutsig eller täckt med
snö kommer sparksensorn eventu-
ellt inte att fungera. Ta i så fall bort
smuts eller snö, flytta bilen från det
nuvarande läget och kontrollera att
sparksensorn fungerar.
Om den inte fungerar ska du låta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med mot svarande kvalifi-
kationer kontrollera bilen.
lLägg inte på beläggningar som har
en regnavstötande (hydrofilisk)
effekt eller andra beläggningar på
mitten av bakre stötfångarens
nedre del.
lParkera inte bilen nära föremål som
kan röra sig och vidröra mitten av
nedre delen av bakre stötfångaren,
t.ex. gräs eller träd.
Om bilen har varit parkerad en tid
nära föremål som kan röra sig och
vidröra mitten av bakre stötfånga-
rens nedre del, t.ex. gräs eller träd
kommer sparksensorn eventuellt
inte att fungera. Flytta i så fall bilen
från nuvarande läget och kontroll-
era att sparksensorn fungerar. Om
den inte fungerar ska du låta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med mot svarande kvalifi-
kationer kontrollera bilen.
lUtsätt inte sparksensorn eller omgi-
vande ytor för hårda stötar.
Om sparksensorn eller den omgi-
vande ytan har utsatts för en kraftig
stöt kommer sparksensorn eventu-
ellt inte att fungera på rätt sätt. Om
den sparksensorn inte fungerar i
följande situationer ska du låta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med mot svarande kvalifi-
kationer och utrustning kontrollera
bilen.
• Sparksensorn eller den omgivande ytan har fått en kraftig stöt.
• Mitten av bakre stötfångarens nedre del är repad eller skadad.
lTa inte isär bakre stötfångaren.
lSätt inte fast deka ler på bakre stöt-
fångaren.
lLackera inte bakre stötfångaren.
lOm en cykelhållare eller liknande
tungt föremål är monterat på elbak-
luckan ska sparksensorn inaktive-
ras. ( sid. 112)
OM42B46SE.book Page 145 Monday, December 17, 2018 12:29 PM

157
3
3-3. Inställning av säten
Innan du börjar köra
Ha bara med dig den nyckel som
du vill använda för registrering,
stäng förardörren.
Om två eller fler nycklar finns i bilen
kan körställningen inte registreras
på rätt sätt.
1
Kontrollera att växelspaken är i
läge P.
2 Tryck startknappen till tänd-
ningsläge.
3 Hämta ur minnet den körställ-
ning som du vill registrera.
4 Samtidigt som du trycker på den
aktuella knappen trycker du på
låsknappen i dörren (lås eller lås
upp) tills summertonen hörs.
Om knappen inte kan registreras hörs
en summerton ihållande i cirka 3 sek-
under.
nHämta från körställningsminne
Se till att dörrarna är låsta innan
körställningen hämtas från minnet.
Ha med dig den elektroniska nyckel
på vilken körställningen har regist-
rerats, lås sedan upp förardörren
med det elektroniska lås- och start-
systemet eller fjärrkontrollen och
öppna dörren.
Körställningen rör sig till den registrera-
de positionen.
Om körställningen är i ett läge som re-
dan registrerats kommer inte sätet att
röra sig.
nAvstängningsmetod
Ha bara med dig den nyckel som
du vill använda för att avbryta,
stäng förardörren.
Om två eller fler nycklar finns i bilen
kan körställningen inte avbrytas på
rätt sätt.
1 Kontrollera att växelspaken är i
läge P.
2 Tryck startknappen till tänd-
ningsläge.
3 Samtidigt som du trycker på
knappen ”SET” håller du lås-
knappen i dörren intryckt (lås
eller lås upp) t ills summertonen
hörs två gånger.
Om knappen inte kunde avslutas ljuder
en summerton ihållande i cirka 3 sek-
under.
nÅterkalla körställningen med funk-
tionen för återkallande ur minnet
lOlika körställningar kan registreras för
respektive elektron isk nyckel. Därför
kan körställningen som ska återkallas
variera beroende på vilken nyckel fö-
raren har med sig.
lOm en annan dörr än förardörren lå-
ses upp med det elektroniska lås- och
startsystemet kan inte körställningen
återkallas. Tryck i så fall på körställ-
ningsknappen som har ställts in.
nAnpassning
Inställning (t.ex. inställningen för dörr-
upplåsning i hämtningen från minnet)
kan anpassas. (Funktioner som kan
specialinställas:  sid. 486)
OM42B46SE.book Page 157 Monday, December 17, 2018 12:29 PM

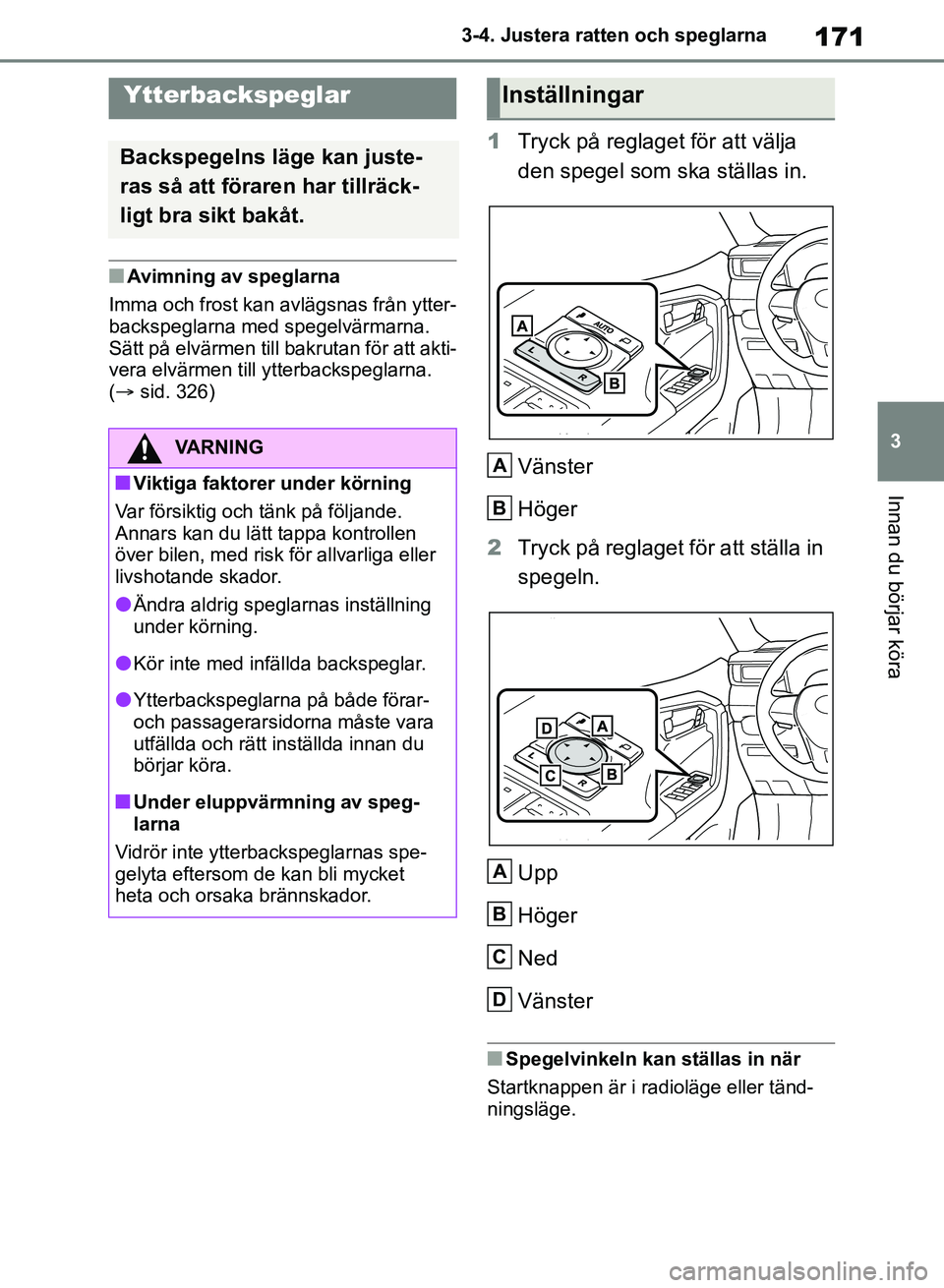

171
3
3-4. Justera ratten och speglarna
Innan du börjar köra
nAvimning av speglarna
Imma och frost kan avlägsnas från ytter-
backspeglarna med spegelvärmarna.
Sätt på elvärmen till bakrutan för att akti-
vera elvärmen till ytterbackspeglarna.
( sid. 326)
1Tryck på reglaget för att välja
den spegel som ska ställas in.
Vänster
Höger
2 Tryck på reglaget för att ställa in
spegeln.
Upp
Höger
Ned
Vänster
nSpegelvinkeln kan ställas in när
Startknappen är i radioläge eller tänd-
ningsläge.
Ytterbackspeglar
Backspegelns läge kan juste-
ras så att föraren har tillräck-
ligt bra sikt bakåt.
VARNING
nViktiga faktorer under körning
Var försiktig och tänk på följande.
Annars kan du lätt tappa kontrollen
över bilen, med risk för allvarliga eller
livshotande skador.
lÄndra aldrig speglarnas inställning
under körning.
lKör inte med infällda backspeglar.
lYtterbackspeglarna på både förar-
och passagerarsidorna måste vara
utfällda och rätt inställda innan du
börjar köra.
nUnder eluppvärmning av speg-
larna
Vidrör inte ytterbackspeglarnas spe-
gelyta eftersom de kan bli mycket
heta och orsaka brännskador.
Inställningar
A
B
A
B
C
D
OM42B46SE.book Page 171 Monday, December 17, 2018 12:29 PM

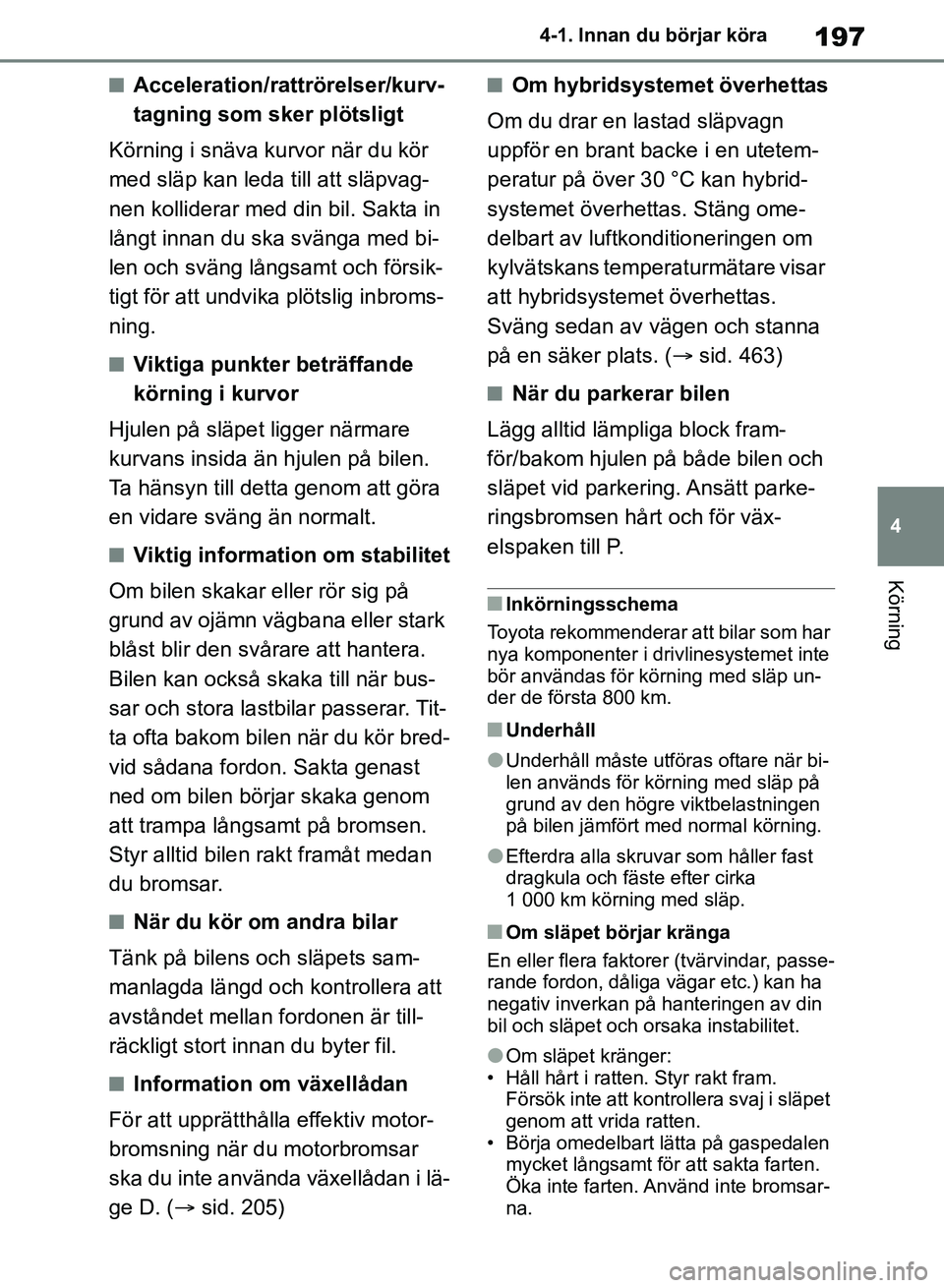

197
4
4-1. Innan du börjar köra
Körning
nAcceleration/rattrörelser/kurv-
tagning som sker plötsligt
Körning i snäva kurvor när du kör
med släp kan leda till att släpvag-
nen kolliderar med din bil. Sakta in
långt innan du ska svänga med bi-
len och sväng långsamt och försik-
tigt för att undvika plötslig inbroms-
ning.
nViktiga punkter beträffande
körning i kurvor
Hjulen på släpet ligger närmare
kurvans insida än hjulen på bilen.
Ta hänsyn till detta genom att göra
en vidare sväng än normalt.
nViktig information om stabilitet
Om bilen skakar eller rör sig på
grund av ojämn vägbana eller stark
blåst blir den svårare att hantera.
Bilen kan också skaka till när bus-
sar och stora lastbilar passerar. Tit-
ta ofta bakom bilen när du kör bred-
vid sådana fordon. Sakta genast
ned om bilen börjar skaka genom
att trampa långsamt på bromsen.
Styr alltid bilen rakt framåt medan
du bromsar.
nNär du kör om andra bilar
Tänk på bilens och släpets sam-
manlagda längd och kontrollera att
avståndet mellan fordonen är till-
räckligt stort innan du byter fil.
nInformation om växellådan
För att upprätthålla effektiv motor-
bromsning när du motorbromsar
ska du inte använda växellådan i lä-
ge D. ( sid. 205)
nOm hybridsystemet överhettas
Om du drar en lastad släpvagn
uppför en brant backe i en utetem-
peratur på över 30 °C kan hybrid-
systemet överhettas. Stäng ome-
delbart av luftkonditioneringen om
kylvätskans temperaturmätare visar
att hybridsystemet överhettas.
Sväng sedan av vägen och stanna
på en säker plats. ( sid. 463)
nNär du parkerar bilen
Lägg alltid lämpliga block fram-
för/bakom hjulen på både bilen och
släpet vid parkering. Ansätt parke-
ringsbromsen hårt och för väx-
elspaken till P.
nInkörningsschema
Toyota rekommenderar att bilar som har
nya komponenter i drivlinesystemet inte
bör användas för körning med släp un-
der de första 800 km.
nUnderhåll
lUnderhåll måste utföras oftare när bi-
len används för körning med släp på
grund av den högre viktbelastningen
på bilen jämfört med normal körning.
lEfterdra alla skruvar som håller fast
dragkula och fäste efter cirka
1 000 km körning med släp.
nOm släpet börjar kränga
En eller flera faktorer (tvärvindar, passe-
rande fordon, dåliga vägar etc.) kan ha
negativ inverkan på hanteringen av din
bil och släpet och orsaka instabilitet.
lOm släpet kränger:
• Håll hårt i ratten . Styr rakt fram.
Försök inte att kontrollera svaj i släpet
genom att vrida ratten.
• Börja omedelbart lätta på gaspedalen
mycket långsamt för att sakta farten.
Öka inte farten. Använd inte bromsar-
na.
OM42B46SE.book Page 197 Monday, December 17, 2018 12:29 PM

2124-2. Körrutiner
nParkeringsbromsens automatiska
funktion att lossa
Parkeringsbromsen lossas automatiskt
när gaspedalen långsamt släpps upp
under följande förhållanden:
lFörardörren är stängd
lFöraren har spänt fast säkerhetsbältet
lVäxelspaken är i ett läge för körning
framåt eller bakåt.
lIndikeringslampan för funktionsstör-
ning eller bromssystemets varnings-
lampa är inte tänd
Om den automatiska funktionen för att
lossa parkeringsbromsen inte fungerar
kan parkeringsbromsen lossas manuellt.
nOm ”Parking Brake Temporarily
Unavailable” (Parkeringsbromsen
tillfälligt ej tillgänglig) visas på in-
formationsdisplayen
Om parkeringsbromsen används uppre-
pade gånger under en kortare tid kan
systemet begränsa användningen för att
undvika överhettning. I så fall bör du av-
stå från att använda parkeringsbrom-
sen. Normalt bruk återkommer efter cir-
ka en minut.
nOm ”Parking Brake Unavailable”
(Parkeringsbromsen ej tillgänglig)
visas på informationsdisplayen
Tryck på knappen till parkeringsbrom-
sen. Om meddelandet inte försvinner ef-
ter att knappen har trycks in upprepade
gånger kan systemet ha en systemstör-
ning. Låt en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikatio-
ner kontrollera bilen.
nLjud vid användning av parkerings-
broms
När parkeringsbromsen används kan ett
motorljud (ett surran de ljud) höras. Det
tyder inte på att något är fel.
nParkeringsbroms, indikeringslam-
pa
lBeroende på startknappens posi-
tion/läge tänds indikeringslampan till
parkeringsbromsen och förblir tänd
enligt beskrivningen nedan:
ON: Tänds tills parkeringsbromsen
lossas.
Ej i ON: Är tänd i cirka 15 sekunder.
lNär startknappen tryckts till avstängt
läge medan parkeringsbromsen är an-
satt tänds indikeringslampan till parke-
ringsbromsen i cirka 15 sekunder. Det
tyder inte på att något är fel.
nOm funktionsstörning har uppstått
i parkeringsbromsknappen
Automatiskt läge (automatisk ansättning
och lossning av broms) aktiveras auto-
matiskt.
nParkera bilen
 sid. 182
nParkeringsbroms ansatt, varnings-
summer
En summerton hörs om bilen körs med
parkeringsbromsen ansatt. ”Parking
Brake ON” (Parkeringsbroms ansatt) vi-
sas på informationsdisplayen (när bilen
har nått en hastighet på 5 km/tim).
nOm varningslampan för bromssys-
temet tänds
 sid. 421
nAnvändning vintertid
 sid. 318
OM42B46SE.book Page 212 Monday, December 17, 2018 12:29 PM

2304-5. Använda körstödssystemen
VARNING
nUndvik funktionsstörning i radar-
sensorn
Observera följande säkerhetsanvis-
ningar.
Annars kommer radarsensorn eventu-
ellt inte att fungera korrekt vilket kan
leda till en olycka med svåra eller livs-
hotande skador som följd.
lSe till att radarsensorn och radar-
sensorskyddet alltid är rena.
Radarsensor
Radarsensorskydd
Om radarsensorns främre del, eller
främre eller bakre delen av radarsen-
sorskyddet är smutsiga eller täckta
med vattendroppar, snö etc., ska de
rengöras.
Rengör radarsensorn och radarsen-
sorskyddet med en mjuk trasa för att
undvika att de skadas.
lSätt inte fast tillbehör, dekaler (inklu-
sive transparenta etiketter) eller an-
dra föremål på radarsensorn, radar-
sensorskyddet eller ytan runt om-
kring.
lUtsätt inte radarsensorn eller omgi-
vande yta för en hård stöt.
Låt en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer och utrustning kont-
rollera bilen om radarsensorn, front-
grillen eller främre stötfångaren har
utsatts för en kraftig stöt.
A
B
lTa inte isär radarsensorn.
lVarken sensor eller radarsensor-
skydd får modifieras eller lackas.
lOm radarsensorn, frontgrillen eller
främre stötfångaren behöver bytas
ut ska du kontakta en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer och ut-
rustning.
nUndvik funktionsstörning i den
främre kameran
Observera följande säkerhetsanvis-
ningar.
Den främre kameran kommer annars
eventuellt inte att fungera korrekt vilket
kan leda till en olycka med svåra eller
livshotande skador som följd.
lHåll alltid vindrutan ren.
• Om vindrutan är smutsig eller täckt av en oljig hinna, vattendroppar, snö
etc., ska den rengöras.
• Om vindrutan har en vattenavstötan- de beläggning måste vindrutetorkar-
na ändå används för att avlägsna
vattendroppar och liknande från ytan
på vindrutan framför den främre ka-
meran.
• Om vindrutans insida är smutsig där den främre kameran är monterad
ska du kontakta en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer och ut-
rustning.
OM42B46SE.book Page 230 Monday, December 17, 2018 12:29 PM

2384-5. Använda körstödssystemen
lBromsfunktionen i det aktiva krockskyddet
*: Gäller fordon som är avsedda för område n där detektering av fotgängare och/eller
cyklister är möjlig ( sid. 234)
Systemet aktiveras eventuellt inte i följande situationer:
lOm en batterikabel till 12-voltsbatteriet har kopplas bort och kopplats in igen och
om bilen sedan inte har körts under en viss tid
lOm växelspaken är i R
lNär indikatorn VSC OFF tänds (endast varningsfunkti onen i det aktiva krockskyd-
det är aktiv)
nFunktion för detektering av föremål
Systemet detekterar föremål baserat på
deras storlek, profil, rörelse, etc. Ett fö-
remål känns dock eventuellt inte av be-
roende på ljusstyrkan i omgivningen
samt rörelsen, hållningen och vinkeln på
det detekterade föremålet vilket hindrar
systemet från att fungera på rätt sätt.
( sid. 240)
Illustrationen visar en bild på avkän-
ningsbara föremål.
Region A
Region B
nAvstängning av bromsen i det akti-
va krockskyddet
Om något av följande uppstår medan
bromsfunktionen i det aktiva krockskyd-
det är aktiv kommer den att stängas av:
lGaspedalen trampas ned hårt.
lRatten vrids hårt eller plötsligt.
nOmständigheter som kan utlösa
systemet även om ingen sannolik-
het för kollision föreligger
lI några situationer, som följande, kan
sensorn fastställa att en kollision kan
vara möjlig och aktiveras.
• När du passerar ett avkänningsbart föremål, etc.
• Vid filbyte medan du kör om ett avkän- ningsbart föremål, etc.
• När du närmar dig ett avkänningsbart
föremål i en närliggande fil eller på
vägkanten, t.ex. vid ändring av färd-
riktning eller vid körning på en sling-
rande väg
Avkänningsbara föremålBilens hastighetRelativ hastighet mellan
din bil och föremålet
FordonCa 10 till 180 km/timCa 10 till 180 km/tim
Cyklister och fotgängare*Ca 10 till 80 km/timCa 10 till 80 km/tim
OM42B46SE.book Page 238 Monday, December 17, 2018 12:29 PM
