2018 TOYOTA PRIUS PLUG-IN HYBRID sensor

3905-5. Använda förarstödssystemen
OM47C99SE

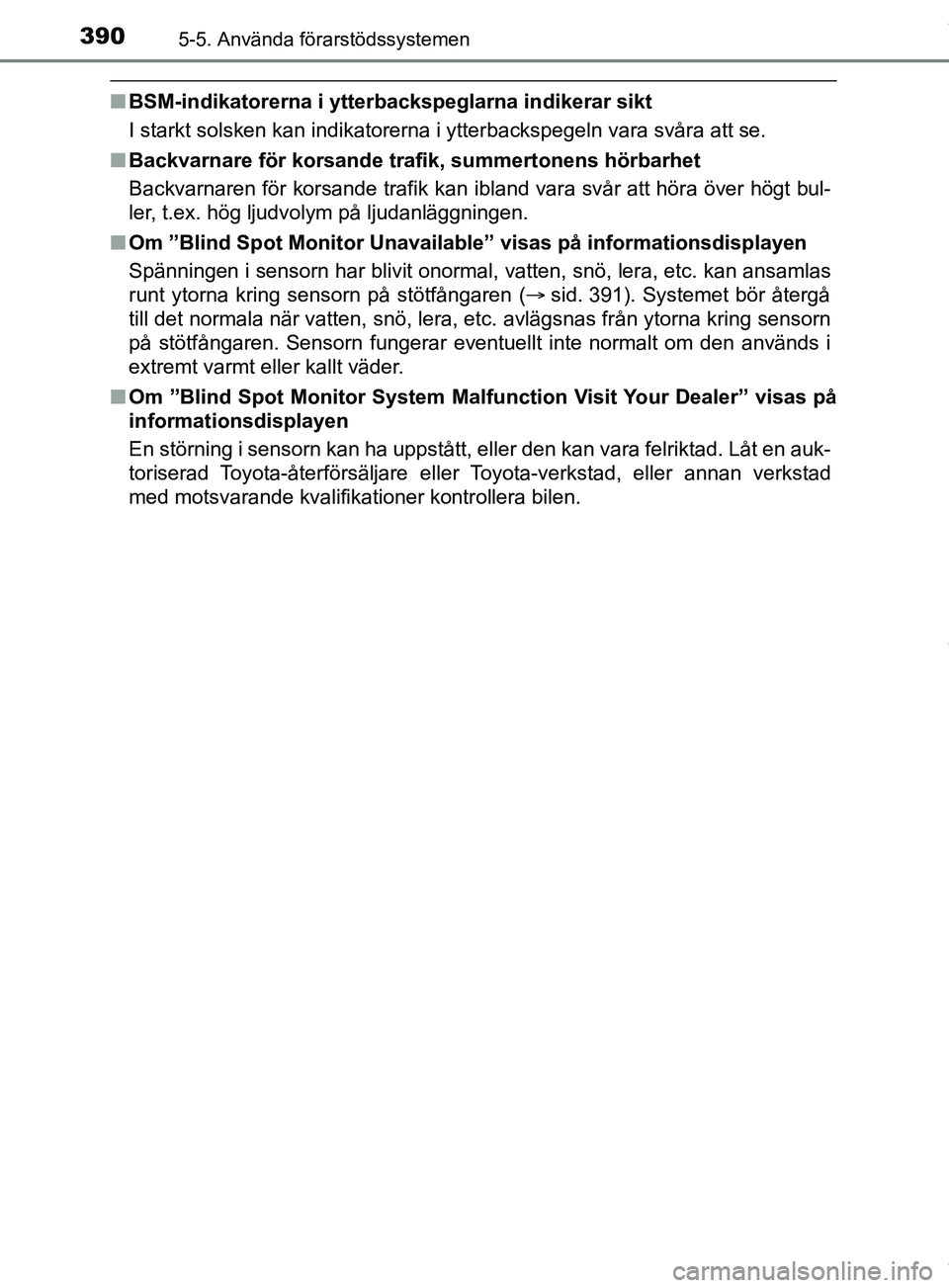

nBSM-indikatorerna i ytterb ackspeglarna indikerar sikt
I starkt solsken kan indikatorerna i ytterbackspegeln vara svåra att se.
n Backvarnare för korsande trafik, summertonens hörbarhet
Backvarnaren för korsande trafik kan ibland vara svår att höra över högt bul-
ler, t.ex. hög ljudvolym på ljudanläggningen.
n Om ”Blind Spot Monitor Unavailable” visas på informationsdisplayen
Spänningen i sensorn har blivit onormal, vatten, snö, lera, etc. kan ansamlas
runt ytorna kring sensorn på stötfångaren ( sid. 391). Systemet bör återgå
till det normala när vatten, snö, lera, etc. avlägsnas från ytorna kring sensorn
på stötfångaren. Sensorn fungerar eventuellt inte normalt om den används i
extremt varmt eller kallt väder.
n Om ”Blind Spot Monitor System Malf unction Visit Your Dealer” visas på
informationsdisplayen
En störning i sensorn kan ha uppstått, eller den kan vara felriktad. Låt en auk-
toriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer kontrollera bilen.
OM47C99SE.book Page 390 Tuesday, July 17, 2018 12:40 PM

3915-5. Använda förarstödssystemen
OM47C99SE
5
Körning
VARNING
n Hantera radarsensorn
l Håll alltid sensorn och omgivande ytor på stötfångaren rena.
l Utsätt inte sensorn eller den omgivande ytan på bakre stötfångaren för
hårda stötar.
Om sensorn rubbas ytterst lite ur sitt läge kan störningar uppstå i systemet
och fordon känns eventuellt inte av på rätt sätt.
I följande situationer ska du låta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och
utrustning kontrollera bilen.
• En sensor eller den omgivande ytan har fått en kraftig stöt.
• Om den omgivande ytan kring en sensor har repats eller fått en buckla,
eller har delvis kopplats bort.
l Ta inte isär sensorn.
l Sätt inte fast tillbehör eller dekaler på sensorn eller omgivande ytor på
stötfångaren.
l Gör inga anpassningar av sensorn eller omgivande ytor på stötfångaren.
l Lackera inte bakre stötfångaren i annan färg än en officiell färg från
Toyota.
En sensor till dödavinkelvarnaren är
monterad i vänster respektive höger sida
av bilens bakre stötfångare. Observera
följande för att säkerställa att dödavinkel-
varnaren kan fungera korrekt.
OM47C99SE.book Page 391 Tuesday, July 17, 2018 12:40 PM

3925-5. Använda förarstödssystemen
OM47C99SE
Dödavinkelvarnaren innehåller radarsensorer som ska upptäcka for-
don som färdas i angränsande körfält i området som inte är synligt i
ytterbackspegeln (den s.k. döda vinkeln) och uppmärksammar föra-
ren på fordon som befinner sig där via indikeringen i yttre backspe-
geln.
Områdena där fordon kan kännas av beskrivs nedan.
Avkänningsområdet omfattar:Cirka 3,5 m från bilens sida
Den första 0,5 m från bilens sida är
inte inom avkänningsområdet
Cirka 3 m från bakre stötfånga-
ren
Cirka 1 m framför bakre stöt-
fångaren
Dödavinkelvarnare, funktion
Avkänningsområden för dödavinkelvarnaren
IO55PH029
1
2
3
OM47C99SE.book Page 392 Tuesday, July 17, 2018 12:40 PM

3945-5. Använda förarstödssystemen
OM47C99SEn
Förhållanden när dödavinkelvarnaren eventuellt inte fungerar korrekt
lDödavinkelvarnaren känner eventuellt inte av fordon korrekt i följande för-
hållanden:
• Om sensorn är felriktad på grund av att den eller den omgivande ytan har
fått en kraftig stöt
• Om sensorn eller den omgivande ytan på bakre stötfångaren är täckt
med lera, snö, is, en dekal, etc.,
• Vid körning på väg med stillastående vatten i dåligt väder, t.ex. skyfall, snö eller dimma
• Om flera fordon närmar sig med endast ett kort utrymme mellan dem
• Om avståndet mellan dig och framförvarande fordon är kort
• Om det är väsentlig hastighetsskillnad mellan din bil och fordonet som kommer in i avkänningsområdet
• Om hastighetsskillnaden mellan din bil och ett annat fordon förändras
• Om ett fordon som kommer in i avkänningsområdet färdas med ungefä\
r samma hastighet som din bil
• Om din bil startar från stillastående och ett fordon är kvar i avkännings-
området
• Om du kör uppför och nedför flera branta backar i rad, t.ex. kullar, sänkor i vägen, etc.
• Vid körning på vägar med tvära svängar, många kurvor i rad eller på ojämna ytor
• Om körfälten är breda, eller vid körning på utsidan av ett körfält och ett
fordon i angränsande körfält är långt ifrån din bil
• Om en cykelhållare eller annat tillbehör är monterat bakpå fordonet
• Om det är väsentlig höjdskillnad mellan din bil och fordonet som kommer
in i avkänningsområdet
• Omedelbart efter att huvudreglaget till BSM har aktiverats
OM47C99SE.book Page 394 Tuesday, July 17, 2018 12:40 PM

3955-5. Använda förarstödssystemen
OM47C99SE
5
Körning
lTillfällen när dödavinkelvarnaren i onödan känner av ett fordon och/eller
föremål kan öka i följande situationer:
• Om sensorn är felriktad på grund av att den eller den omgivande ytan har
fått en kraftig stöt
• Om avståndet är kort mellan din bil och ett vägräcke, mur, etc. som kom- mer in i avkänningsområdet
• Om du kör uppför och nedför flera branta backar i rad, t.ex. kullar, sänkor
i vägen, etc.
• Om körfälten är smala, eller vid körning ytterst i ett körfält och ett fordon som färdas i ett annat körfält än det angränsande körfältet kommer in i
avkänningsområdet
• Vid körning på vägar med tvära svängar, många kurvor i rad eller på
ojämna ytor
• Om däcken slirar eller sladdar
• Om avståndet mellan dig och framförvarande fordon är kort
• Om en cykelhållare eller annat tillbehör är monterat bakpå fordonet
OM47C99SE.book Page 395 Tuesday, July 17, 2018 12:40 PM

3965-5. Använda förarstödssystemen
OM47C99SE
Backvarnaren för korsande trafik är aktiv när din bil är i backläge. Det
kan känna av andra fordon som närmar sig bakifrån till höger eller
vänster om bilen. Systemet innehåller radarsensorer som uppmärk-
sammar föraren på andra fordon genom att ytterbackspeglarnas indi-
katorer blinkar och en summerton hörs.
Backvarnare för korsande trafik, funktion
IO55PH087
Fordon som närmar sigAvkänningsområden
VARNING
n Säkerhetsanvisningar beträ ffande användning av systemet
Föraren själv ansvarar för att bilen framförs på säkert sätt. Kör alltid var-
samt och var alltid uppmärksam på omgivningen.
Backvarnaren för korsande trafik är endast ett hjälpsystem och ersätter inte
varsam körning. Föraren måste själv vara aktsam när bilen backas, även
om funktionen för korsande bakomvarande trafik är aktiverad. Förarens
egen visuella säkerhetskontroll bakom bilen är nödvändig, se till att inga fot-
gängare, andra fordon, etc. är i närheten innan du börjar backa. Försum-
melse kan leda till svåra eller livshotande skador.
Beroende på omständigheterna fungerar eventuellt systemet inte alltid kor-
rekt. Därför är förarens egen visuella säkerhetskontroll nödvändig.
12
OM47C99SE.book Page 396 Tuesday, July 17, 2018 12:40 PM

3985-5. Använda förarstödssystemen
OM47C99SEn
Situationer när backvarnaren för korsande trafik inte känner av ett for-
don
Backvarnaren för korsande trafik är inte avsedd att känna av följande fordons-
typer och/eller föremål:
lFordon som närmar sig rakt bakifrån
l Fordon som backar in i en parkeringsplats bredvid din bil
l Räcken, murar, skyltar, parkerade fordon och liknande stillastående före-
mål
*
lSmå motorcyklar, cyklar, fotgängare, etc.*
lFordon som kör bort från din bil
l Fordon som närmar sig från parke ringsplatser bredvid din bil
*
*
: Beroende på förutsättningarna sker eventuellt avkänning av ett fordon och/
eller ett föremål.
l
Fordon som sensorerna inte kan känna
av på grund av hinder
IO55PH089
OM47C99SE.book Page 398 Tuesday, July 17, 2018 12:40 PM

3995-5. Använda förarstödssystemen
OM47C99SE
5
Körning
nSituationer när backvarnaren för korsande trafik eventuellt inte fungerar
på rätt sätt
lBackvarnaren för korsande trafik känner eventuellt inte av fordon i följande
situationer:
• Om sensorn är felriktad på grund av att den eller den omgivande ytan har
fått en kraftig stöt
• Om sensorn eller den omgivande ytan på bakre stötfångaren är täckt med lera, snö, is, en dekal, etc.,
• Vid körning på väg med stillastående vatten i dåligt väder, t.ex. skyfall,
snö eller dimma
• Om flera fordon närmar sig med endast ett kort utrymme mellan dem
• Om ett fordon närmar sig med hög fart
• Omedelbart efter att huvudreglaget till BSM har aktiverats
• Omedelbart efter att hybridsystemet startas med huvudreglaget till döda- vinkelvarnaren påslaget
• Om bilen backas uppför en backe
med skarp förändring i stigning
• Om bilen backas ut från parkerings- plats med svag vinkel
OM47C99SE.book Page 399 Tuesday, July 17, 2018 12:40 PM
