Údržba a péče
86_EE (OM18089CZ)
4-3. Údržba svépomocí
Pokyny pro údržbu svépomocí
Pokud provádíte údržbu sami, dodržujte správné postupy uvedené
v těchto kapitolách.
PoložkyDíly a nářadí
Stav akumulátoru (S. 357)• Teplá voda
• Jedlá soda
• Mazací tuk
• Běžný klíč
(na šrouby pólových svorek)
• Destilovaná voda
Hladina chladicí kapaliny motoru
(S. 354)• "TOYOTA Genuine 50/50 Pre-
mixed Super Long Life Coolant
BLUE" nebo podobná vysoce kva-
litní bezsilikátová, bezaminová,
bezdusitanová a bezboritanová
chladicí kapalina na bázi etyléngly-
kolu s technologií trvanlivých hyb-
ridních organických kyselin.
"TOYOTA Genuine 50/50 Pre-
mixed Super Long Life Coolant
BLUE" je směsí 50 % chladicí ka-
paliny a 50 % deionizované vody.
• Trychtýř (pouze pro doplňování
chladicí kapaliny)
Hladina motorového oleje
(S. 351)• "Toyota Genuine Motor Oil" nebo
ekvivalentní
• Hadrová nebo papírová utěrka,
trychtýř
(pouze pro doplnění motorového
oleje)
Pojistky (S. 386)• Pojistka stejné proudové hodnoty
jako je originální
Žárovky (S. 394)• Žárovka se stejným číslem a prou-
dovou hodnotou jako je originální
• Křížový šroubovák
• Plochý šroubovák

387 4-3. Údržba svépomocí
4
Údržba a péče
86_EE (OM18089CZ)
Pokud má systém poruchu, pak podrobnosti o tom, kterou po-
jistku zkontrolovat, naleznete v "Rozmístění pojistek a proudo-
vé hodnoty" (
S. 389).
Vyjměte pojistku vytahovákem.
Zkontrolujte, zda není pojistka přepálená.
Ty p A
Normální pojistka
Přepálená pojistka
Nahraďte ji pojistkou příslušné
proudové hodnoty. Proudovou
hodnotu naleznete na víčku
pojistkové skříňky.
Ty p B
Normální pojistka
Přepálená pojistka
Nahraďte ji pojistkou příslušné
proudové hodnoty. Proudovou
hodnotu naleznete na víčku
pojistkové skříňky.
KROK3
KROK4
KROK5

388 4-3. Údržba svépomocí
86_EE (OM18089CZ)
Ty p C
Normální pojistka
Přepálená pojistka
Kontaktujte kteréhokoliv autori-
zovaného prodejce nebo servis
Toyota, nebo jiného řádně kvali-
fikovaného a vybaveného od-
borníka.
Ty p D
Normální pojistka
Přepálená pojistka
Kontaktujte kteréhokoliv autori-
zovaného prodejce nebo servis
Toyota, nebo jiného řádně kvali-
fikovaného a vybaveného od-
borníka.

389 4-3. Údržba svépomocí
4
Údržba a péče
86_EE (OM18089CZ)
Rozmístění pojistek a proudové hodnoty
■Motorový prostor
PojistkaAmpérObvod
1MIR HTR 7,5 AOdmlžování vnějších zpětných zrcá-
tek
2RDI 25 A Elektrický ventilátor chlazení
3(PUSH-AT) 7,5 A Řídicí jednotka motoru
4ABS NO. 1 40 A ABS
5HEATER 50 A Systém klimatizace
6WASHER 10 A Ostřikovač čelního skla
7WIPER 30 A Stěrače čelního skla
8RR DEF 30 A Odmlžování zadního okna
9(RR FOG) 10 A Zadní mlhové světlo
10D FR DOOR 25 AElektricky ovládané okno (strana ři-
diče)
11(CDS) 25 A Elektrický ventilátor chlazení
12D-OP 25 A
13ABS NO. 2 25 A ABS

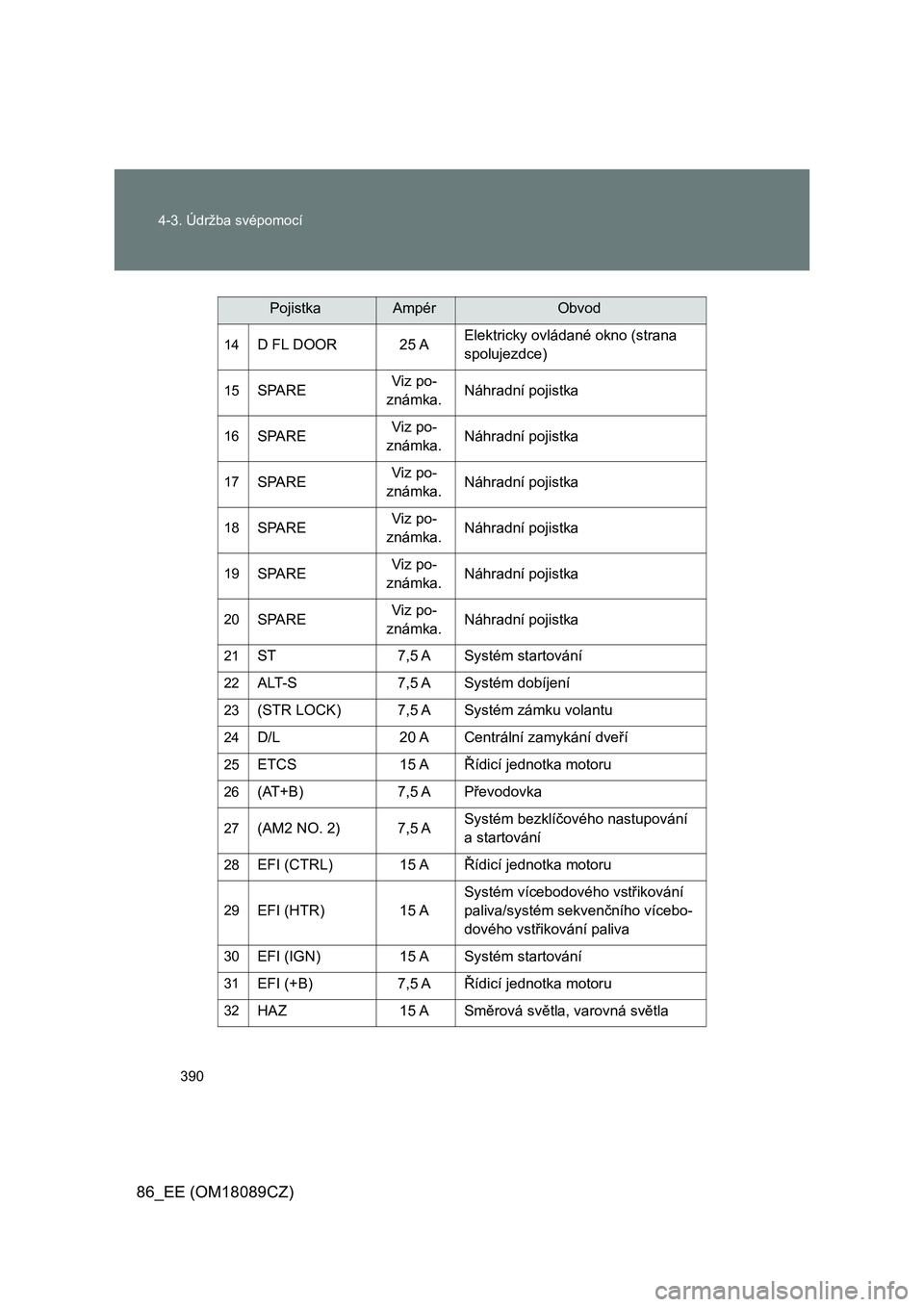

390 4-3. Údržba svépomocí
86_EE (OM18089CZ)
14D FL DOOR 25 AElektricky ovládané okno (strana
spolujezdce)
15SPAREViz po-
známka.Náhradní pojistka
16SPAREViz po-
známka.Náhradní pojistka
17SPAREViz po-
známka.Náhradní pojistka
18SPAREViz po-
známka.Náhradní pojistka
19SPAREViz po-
známka.Náhradní pojistka
20SPAREViz po-
známka.Náhradní pojistka
21ST 7,5 A Systém startování
22ALT-S 7,5 A Systém dobíjení
23(STR LOCK) 7,5 A Systém zámku volantu
24D/L 20 A Centrální zamykání dveří
25ETCS 15 A Řídicí jednotka motoru
26(AT+B) 7,5 A Převodovka
27(AM2 NO. 2) 7,5 ASystém bezklíčového nastupování
a startování
28EFI (CTRL) 15 A Řídicí jednotka motoru
29EFI (HTR) 15 ASystém vícebodového vstřikování
paliva/systém sekvenčního vícebo-
dového vstřikování paliva
30EFI (IGN) 15 A Systém startování
31EFI (+B) 7,5 A Řídicí jednotka motoru
32HAZ 15 A Směrová světla, varovná světla
PojistkaAmpérObvod

391 4-3. Údržba svépomocí
4
Údržba a péče
86_EE (OM18089CZ)Poznámka
K dispozici jsou následující náhradní pojistky: 7.5 A, 10 A, 15 A, 20 A,
2 5 A , 3 0 A .
33MPX-B 7,5 AAutomatický systém klimatizace, pří-
stroje a ukazatelé
34F/PMP 20 ASystém vícebodového vstřikování
paliva/systém sekvenčního vícebo-
dového vstřikování paliva
35IG2 MAIN 30 ASystém SRS airbagů, řídicí jednotka
motoru
36DCC 30 AOsvětlení interiéru, bezdrátové dál-
kové ovládání, hlavní jednotka ECU
37HORN NO. 2 7,5 A Houkačka
38HORN NO. 1 7,5 A Houkačka
39H-LP LH LO 15 A Levý světlomet (tlumený)
40H-LP RH LO 15 A Pravý světlomet (tlumený)
41H-LP LH HI 10 A Levý světlomet (dálkový)
42H-LP RH HI 10 A Pravý světlomet (dálkový)
43INJ 30 ASystém vícebodového vstřikování
paliva/systém sekvenčního vícebo-
dového vstřikování paliva
44H-LP WASHER 30 A Ostřikovače světlometů
45AM2 NO. 1 40 ASystém startování, řídicí jednotka
motoru
46EPS 80 A Elektrický posilovač řízení
47A/B MAIN 15 A Systém SRS airbagů
48ECU-B 7,5 ABezdrátové dálkové ovládání, hlav-
ní jednotka ECU
49DOME 20 A Vnitřní lampička
50IG2 7,5 A Řídicí jednotka motoru
PojistkaAmpérObvod

392 4-3. Údržba svépomocí
86_EE (OM18089CZ)■Přístrojový panel
PojistkaAmpérObvod
1ECU ACC 10 AHlavní jednotka ECU, vnější zpětná
zrcátka
2P/POINT No.2 15 A Napájecí zásuvka
3PANEL 10 A Osvětlení
4TAIL 10 A Koncová světla
5DRL 10 A Systém světel pro denní svícení
6STOP 7,5 A Brzdová světla
7OBD 7,5 A Palubní diagnostický systém
8HEATER-S 7,5 A Systém klimatizace
9HEATER 10 A Systém klimatizace
10FR FOG LH 10 A Levé přední mlhové světlo
11FR FOG RH 10 A Pravé přední mlhové světlo
12BK/UP LP 7,5 A Couvací světla
13ECU IG1 10 A ABS, elektrický posilovač řízení
14AM1 7,5 A Systém startování
15AMP 15 A Audiosystém
16AT UNIT 15 A Převodovka
17GAUGE 7,5 APřístroje a ukazatelé, systém bezklí-
čového nastupování a startování
18ECU IG2 10 A Řídicí jednotka motoru
19SEAT HTR LH 10 A Vyhřívání levého sedadla
20SEAT HTR RH 10 A Vyhřívání pravého sedadla
21RADIO 7,5 A Audiosystém
22P/POINT No.1 15 A Napájecí zásuvka

393 4-3. Údržba svépomocí
4
Údržba a péče
86_EE (OM18089CZ)
■Po výměně pojistky
●Pokud světlo nesvítí ani po výměně pojistky, bude zřejmě potřeba vymě-
nit žárovku. (S. 394)
●Pokud se vyměněná pojistka znovu přepálí, nechte vozidlo zkontrolovat
kterýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo jiným
řádně kvalifikovaným a vybaveným odborníkem.
■Pokud jsou obvody přetíženy
Pojistky jsou navrženy tak, aby se přepálily, čímž chrání před poškozením
celý kabelový svazek.
VÝSTRAHA
■Abyste zabránili poruchám systémů a požáru vozidla
Dodržujte následující pokyny.
Jejich nedodržení může způsobit poškození vozidla, požár nebo zranění.
●Nikdy nepoužívejte pojistku s vyšší proudovou hodnotou, než předepsa-
nou, nebo jiný předmět namísto pojistky.
●Vždy používejte originální pojistku Toyota nebo ekvivalentní.
●Neupravujte pojistky ani pojistkovou skříňku.
UPOZORNĚNÍ
■Před výměnou pojistek
Nechte příčinu elektrického přetížení zjistit a opravit u kteréhokoliv autorizo-
vaného prodejce nebo servis Toyota, nebo u jiného řádně kvalifikovaného
a vybaveného odborníka.
