3664-5. Använda förarstödssystemen

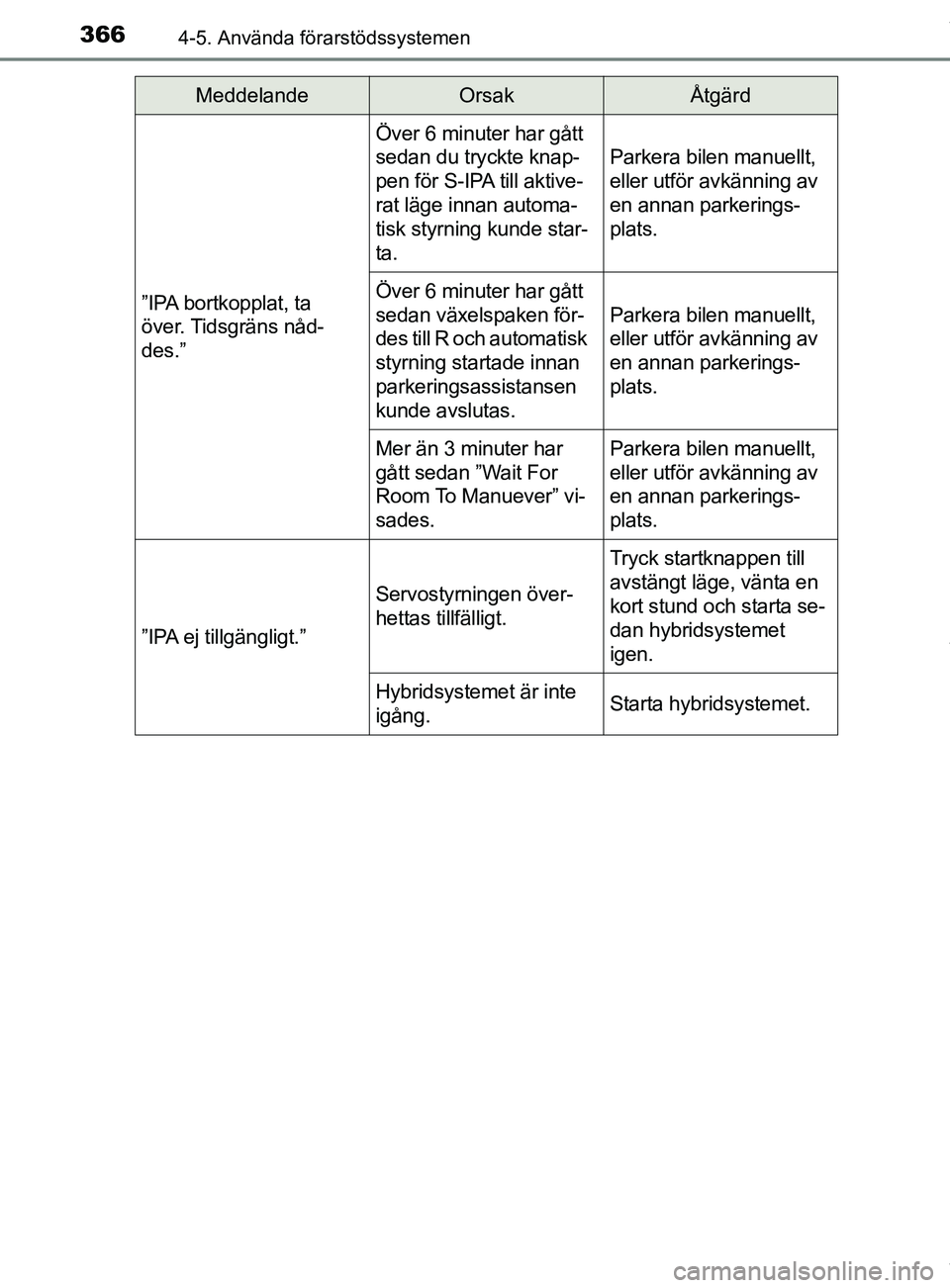

C-HR_HV_OM_Europe_OM10576SE”IPA bortkopplat, ta
över. Tidsgräns nåd-
des.”
Över 6 minuter har gått
sedan du tryckte knap-
pen för S-IPA till aktive-
rat läge innan automa-
tisk styrning kunde star-
ta.
Parkera bilen manuellt,
eller utför avkänning av
en annan parkerings-
plats.
Över 6 minuter har gått
sedan växelspaken för-
des till R och automatisk
styrning startade innan
parkeringsassistansen
kunde avslutas.
Parkera bilen manuellt,
eller utför avkänning av
en annan parkerings-
plats.
Mer än 3 minuter har
gått sedan ”Wait For
Room To Manuever” vi-
sades.Parkera bilen manuellt,
eller utför avkänning av
en annan parkerings-
plats.
”IPA ej tillgängligt.”
Servostyrningen över-
hettas tillfälligt.
Tryck startknappen till
avstängt läge, vänta en
kort stund och starta se-
dan hybridsystemet
igen.
Hybridsystemet är inte
igång.Starta hybridsystemet.
MeddelandeOrsakÅtgärd
OM10576SE.book Page 366 Tuesday, April 3, 2018 11:12 AM

3674-5. Använda förarstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10576SE”IPA ej tillgängligt.”
Assisterad utkörning
från fickparkering an-
vänds med hinder på
vänster och höger sida,
eller ett hinder på sidan
där körriktni
ngsvisaren
är påslagen.
Använd assisterad ut-
körning från fickparke-
ring utan hinder på par-
keringssidan.
12-voltsbatteriet har ta-
gits bort och ominstalle-
rats.Kör bilen rakt fram i
minst 5 sekunder i en
hastighet av minst cirka
35 km/tim.
Eventuell systemstör-
ning.
Låt en auktoriserad Toyota-återförsäljare el-
ler Toyota-verkstad, el-
ler annan verkstad med
motsvarande kvalifika-
tioner kontrollera bilen.
En sensor kan vara
smutsig eller täckt med
snö eller is.I sådant fall bör syste-
met återgå till det nor-
mala när sensorn ren-
görs.
”IPA ej tillgängligt, för
hög hastighet.”
För hög hastighet (över
50 km/tim)
Sänk hastigheten och
slå på knappen S-IPA.
• Läge för assisterad vinkelrät parkering:
20 km/tim eller mindre
• Läge för assisterad fickparkering:
30 km/tim eller mindre
MeddelandeOrsakÅtgärd
OM10576SE.book Page 367 Tuesday, April 3, 2018 11:12 AM

3684-5. Använda förarstödssystemen

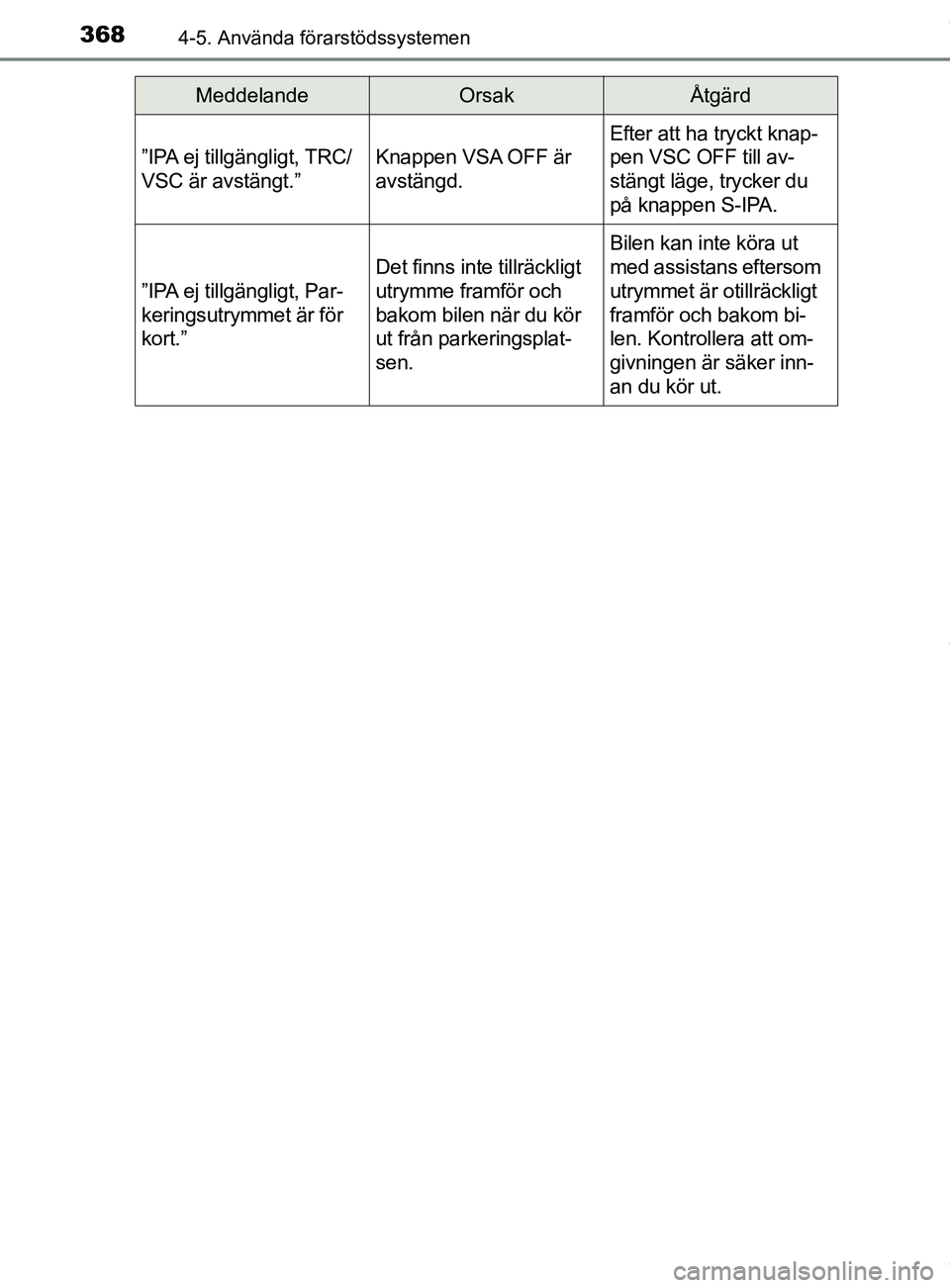

C-HR_HV_OM_Europe_OM10576SE”IPA ej tillgängligt, TRC/
VSC är avstängt.”
Knappen VSA OFF är
avstängd.
Efter att ha tryckt knap-
pen VSC OFF till av-
stängt läge, trycker du
på knappen S-IPA.
”IPA ej tillgängligt, Par-
keringsutrymmet är för
kort.”
Det finns inte tillräckligt
utrymme framför och
bakom bilen när du kör
ut från parkeringsplat-
sen.
Bilen kan inte köra ut
med assistans eftersom
utrymmet är otillräckligt
framför och bakom bi-
len. Kontrollera att om-
givningen är säker inn-
an du kör ut.
MeddelandeOrsakÅtgärd
OM10576SE.book Page 368 Tuesday, April 3, 2018 11:12 AM

3704-5. Använda förarstödssystemen
C-HR_HV_OM_Europe_OM10576SEl
Om ett fordon är parkerat bakom den avsedda parkeringsplatsen känns det
eventuellt inte av beroende på avståndet. Beroende på fordonets form och
andra faktorer kan avkänningsavståndet vara kortare, eller avkänning kan
även vara omöjlig.
l Det intelligenta parkeringssystemet fungerar eventuellt inte om galler,
mönstrade slitplåtar eller liknande material känns av på parkeringsplatsens
yta.
l
Sensorns avkänningsområde i assiste-
rat läge för fickparkering
Avsedd parkeringsplats
l Systemet aktiveras inte eftersom det inte
kan känna av parkeringsutrymmet om
det finns andra föremål än parkerade
bilar, t.ex. stolpar eller väggar.
Stolpar
Vägg
l Den avsedda parkeringsplatsen kan
även avvika om en fotgängare eller lik-
nande känns av.
Fotgängare
OM10576SE.book Page 370 Tuesday, April 3, 2018 11:12 AM

3714-5. Använda förarstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10576SE
VARNING
l Förlita dig inte enbart på den intelligenta parkeringsassistansen. Kör för-
siktigt framåt och bakåt medan du bekräftar att omgivningen och ytan
bakom bilen är säkra, på samma sätt som i fordon utan denna utrustning.
l Sensorernas avkänningsområden och reaktionstider är begränsade. När
du kör framåt eller bakåt bör du av säkerhetsskäl kontrollera området runt
bilen (särskilt på båda sidor av bilen). Du bör också köra långsamt och
styra bilens hastighet med hjälp av bromsen.
l Kör långsamt och justera hastigheten med bromspedalen när du backar
eller kör framåt.
l Om det verkar som att bilen kan stöta i en fotgängare, ett annat fordon
eller annat hinder ska du trampa på bromspedalen för att stanna bilen och
sedan trycka på knappen S-IPA för att stänga av systemet.
l Använda systemet på en större parkeringsplats med plant underlag.
l Observera följande säkerhetsanvisningar eftersom ratten vrids automa-
tiskt om under användning.
• Det finns risk för att en slips, scarf, arm, etc, kan fastna på ratten. Se till
att överkroppen inte kommer för nära ratten. Låt inte barn vistas nära
ratten.
• Det finns risk för kroppsskada när ratten vrids om du har långa finger- naglar.
• I en akut situation, stanna bilen med bromspedalen och tryck därefter på knappen S-IPA för att stänga av systemet.
l Bekräfta också att det finns tillräckligt utrymme innan du börjar parkera
bilen och använda systemet.
OM10576SE.book Page 371 Tuesday, April 3, 2018 11:12 AM

3724-5. Använda förarstödssystemen
C-HR_HV_OM_Europe_OM10576SE
VARNING
l Använd inte systemet i följande situationer. Systemet kan eventuellt inte
ge assistans för att nå den avsedda parkeringsplatsen vilket kan leda till
en oväntad olycka.
• I tvära kurvor
• Vid dåligt väder, t.ex. kraftigt regn, dimma, snö, eller sandstorm
• Om däcken sladdade när försök gjordes att parkera
• Om parkeringsutrymmet är täckt med nedfallna löv eller snö.
• Om föremål som t.ex. en dragkrok, släpvagn, cykelhållare etc, är mon-
terade bakpå din bil
• Om ett fordon vars främre eller bakre del befinner sig ovanför avkän- ningsområdet, t.ex. en truck, buss eller fordon med dragkrok, släpvagn,
cykelhållare etc, är parkerat framför eller bakom parkeringsutrymmet.
• Om sensorn täcks främre stötfångarens skydd, etc.
• Om ett fordon eller ett hinder inte är i lämpligt läge framför eller bakom
parkeringsutrymmet
• På en plats som inte är en allmän parkeringsplats
• En allmän parkeringsplats utan beläggning, t.ex. på sand eller grus
• En allmän parkeringsplats som sluttar eller har vågigt underlag
• En väg som är frusen, snötäckt eller hal
• Asfalt som smälter på grund av hetta
• Det finns ett hinder mellan bilen och den avsedda parkeringsplatsen
• Köra med kedjor eller nödhjul (i förekommande fall)
l Använd inte andra däck än de som tillhandahållits av tillverkaren. Syste-
met fungerar eventuellt inte på rätt sätt. Vid ersättning av däcken, kontakta
en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning.
l Systemet kan eventuellt inte placera bilen på den inställda platsen i föl-
jande situationer.
• Däcken är extremt slitna, eller lufttrycket i däcken är lå\
gt
• Bilen är mycket tungt lastad
• Bilen lutar om bagage etc, har placerats på ena sidan i bilen
• Uppvärmning är installerad på parkeringsplatsens underlag för att und-
vika att det fryser.
I alla andra situationer om det inställda läget och bilens läge skiljer sig
mycket ska du låta en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer och
utrustning kontrollera bilen.
OM10576SE.book Page 372 Tuesday, April 3, 2018 11:12 AM

3734-5. Använda förarstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10576SE
VARNING
l Se till följa följande säkerhetsanvisningar beträffande assisterad fickparke-
ring.
Assisterat läge för utkörning från fickparkering används när du ska köra ut
från fickparkering. Denna funktion går eventuellt inte att använda om hin-
der eller människor känns av framför bilen. Använd enbart den här funk-
tionen när du kör ut från en fickparkering. Om ratten skulle vridas ska du
antingen stänga av systemet med knappen S-IPA eller vrid på ratten för
att stänga av assistansen.
l Om det assisterade läget för utkörning från fickparkering används av miss-
tag som i följande situationer kan bilen köra in i ett hinder.
Utkörningsfunktionen används i en riktning där ett hinder finns, men hin-
dret känns eventuellt inte av med sidosensorerna (t.ex. om bilen står pre-
cis bredvid en stolpe)
l Observera följande säkerhetsanvisningar eftersom sensorerna upphör
eventuellt att fungera på normalt sätt vilket kan leda till en olycka.
• Utsätt inte sensorn för hårda stötar genom att slå på den. Sensorerna
fungerar då eventuellt inte på rätt sätt.
• Spruta inte vatten direkt på sensorerna om du tvättar bilen med vatten under högt tryck. Utrustning kommer eventuellt inte att fungera på rätt
sätt om de utsätts för hårt vattentryck. Om bilens stötfå\
ngare kör in i
något kommer utrustningen eventuellt inte att fungera på rätt sätt på
grund av funktionsstörning i sensorn. Låt en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
OM10576SE.book Page 373 Tuesday, April 3, 2018 11:12 AM

3754-5. Använda förarstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10576SEOBSERVERA
n
Vid användning av S-IPA-funktionen
l Kontrollera att parkeringsutrymmet är lämpligt. (Utrymmets bredd, om det
förekommer hinder, vägytans skick, etc.)
l S-IPA kommer inte att fungera på rätt sätt om fordonet framför eller bakom
parkeringsutrymmet är rörligt, elle r om ett hinder uppenbarar sig på parke-
ringsutrymmet efter att sensorerna har känt av parkeringsutrymmet. Kont-
rollera alltid de omgivande ytorna under assisterad parkering.
l Sensorerna kan eventuellt inte känna av trottoarkanter. Bilen kan stöta i
trottoarkanten beroende på situationen, t.ex. om ett fordon framför eller
bakom parkeringsutrymmet har kört upp på kanten.
Kontrollera de omgivande ytorna för att undvika att däck och fälgar ska-
das.
l Bilen kan eventuellt inte parkeras på det avsedda parkeringsutrymmet om
bilen rör sig framåt med växelspaken i R, eller backar med växelspaken i
ett annat läge än R, t.ex. vid parkering på en sluttning.
lNär du backar ska du backa långsamt
för att undvika att bilens framvagn stöter
i ett hinder framför bilen.
l När du backar ska du backa långsamt
för att undvika att bilens framvagn stöter
i ett fordon som är parkerat framför par-
keringsutrymmet.
