3317-3. Údržba svépomocí
7
Údržba a péče
AYGO_OM_Europe_OM99R11CZ

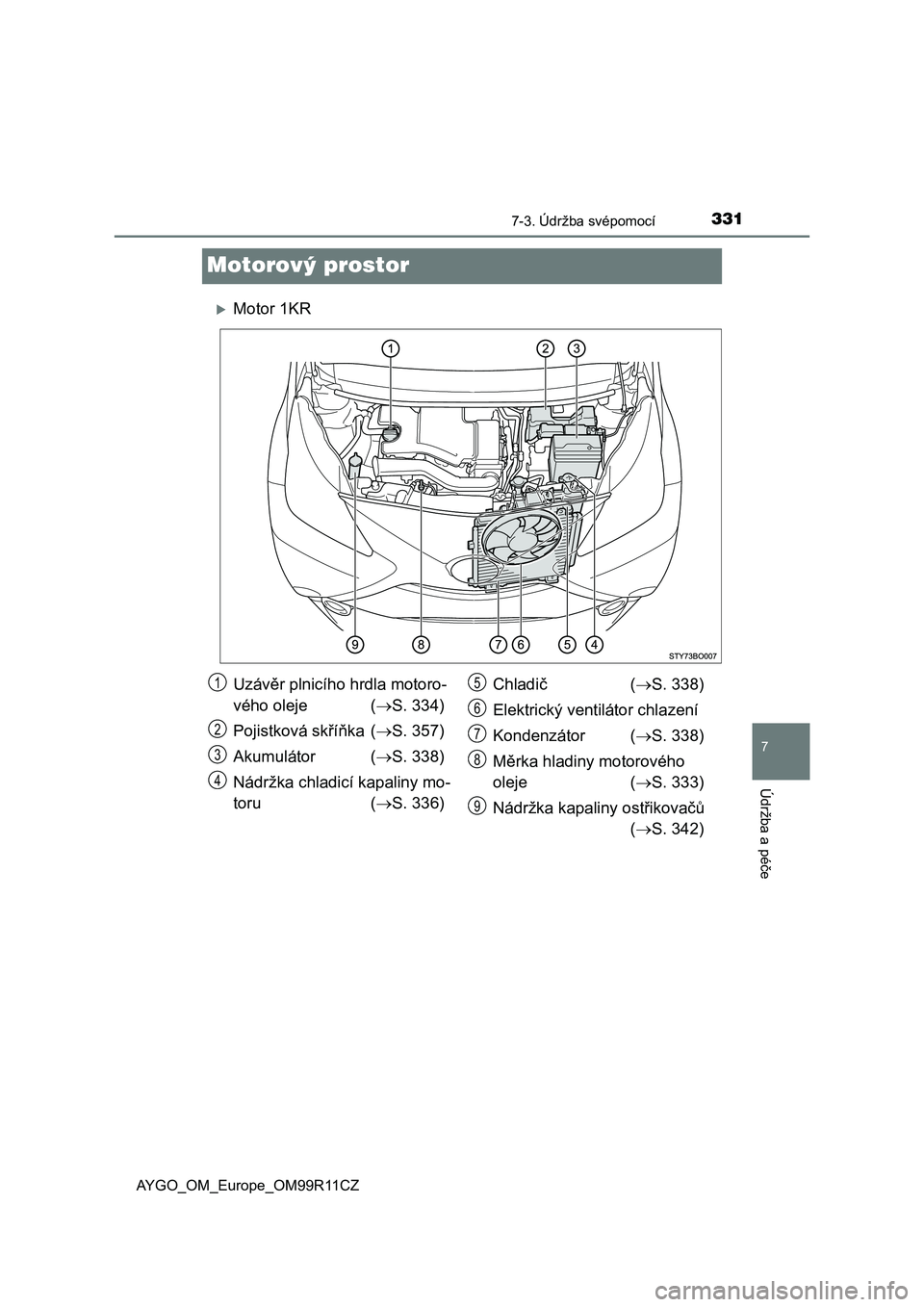

Motorový prostor
Motor 1KR
Uzávěr plnicího hrdla motoro-
vého oleje (S. 334)
Pojistková skříňka (S. 357)
Akumulátor (S. 338)
Nádržka chladicí kapaliny mo-
toru (S. 336)Chladič (S. 338)
Elektrický ventilátor chlazení
Kondenzátor (S. 338)
Měrka hladiny motorového
oleje (S. 333)
Nádržka kapaliny ostřikovačů
(S. 342)1
2
3
4
5
6
7
8
9
3327-3. Údržba svépomocí
AYGO_OM_Europe_OM99R11CZ
Motor HM01
Nádržka chladicí kapaliny mo-
toru (S. 336)
Uzávěr plnicího hrdla motoro-
vého oleje (S. 334)
Pojistková skříňka (S. 357)
Akumulátor (S. 338)Chladič (S. 338)
Elektrický ventilátor chlazení
Kondenzátor (S. 338)
Měrka hladiny motorového
oleje (S. 333)
Nádržka kapaliny ostřikovačů
(S. 342)1
2
3
4
5
6
7
8
9
3607-3. Údržba svépomocí
AYGO_OM_Europe_OM99R11CZ
11DOME5Vnitřní lampička, osvětlení zavazadlového
prostoru
12HAZ10Směrová světla, varovná světla, přístroje
a ukazatelé
13HORN10Houkačka
14D/C CUT30ECU-B NO.1, ECU-B NO.2, ECU-B NO.3
15ECU-B NO.4*27,5Vícerežimová manuální převodovka
16AM2 NO.27,5
Systém vícebodového vstřikování paliva/
systém sekvenčního vícebodového vstři-
kování paliva
17AM2 NO.37,5Systém bezklíčového nastupování a star-
tování
18ICS*27,5Systém dobíjení
19EFI-MAIN*125EFI NO.3, EFI NO.4, EFI NO.5, RDI NO.2
20ST30Systém startování
21STRG LOCK7,5Systém zámku volantu
22H-LP-MAIN25H-LP RH-LO, H-LP LH-LO, H-LP RH-HI,
H-LP LH-HI
23WIPER-S*27,5
Systém vícebodového vstřikování paliva/
systém sekvenčního vícebodového vstři-
kování paliva
24STA7,5
Systém vícebodového vstřikování paliva/
systém sekvenčního vícebodového vstři-
kování paliva, systém startování, vícereži-
mová manuální převodovka, systém Stop
& Start
25ECU-B NO.315Audiosystém, systém bezklíčového nastu-
pování a startování
26ECU-B NO.17,5Přístroje a ukazatelé
27ECU-B NO.27,5Systém řízení stability vozidla
28J/B60Pojistková skříňka přístrojů
29ALT*2125
DEF, S/HTR F/R, S/HTR F/L, CANVAS
TOP, ABS NO.1, ABS NO.2, RDI NO.1,
FOG FR, DRL
PojistkaAmpérObvod
