4097-3. Arbeten du kan göra själv
AVENSIS_OM20C79SE
7
Underhåll och skötsel
Motorrum
Bensinmotor
Behållare för spolarvätska (→ Sid. 422)
Behållare för kylarvätska (→ Sid. 417)
Lock till påfy llningshål för
motorolja ( →Sid. 414)
Mätsticka för motorolja (→ Sid. 412) Batteri
(→ Sid. 419)
Säkringsbox ( →Sid. 446)
Elektrisk kylfläkt
Kondensor ( →Sid. 419)
Kylare (→ Sid. 419)1
2
3
4
5
6
7
8
9
OM20C79SE_Avensis.book Page 409 Monday, October 2, 2017 10:5 2 AM

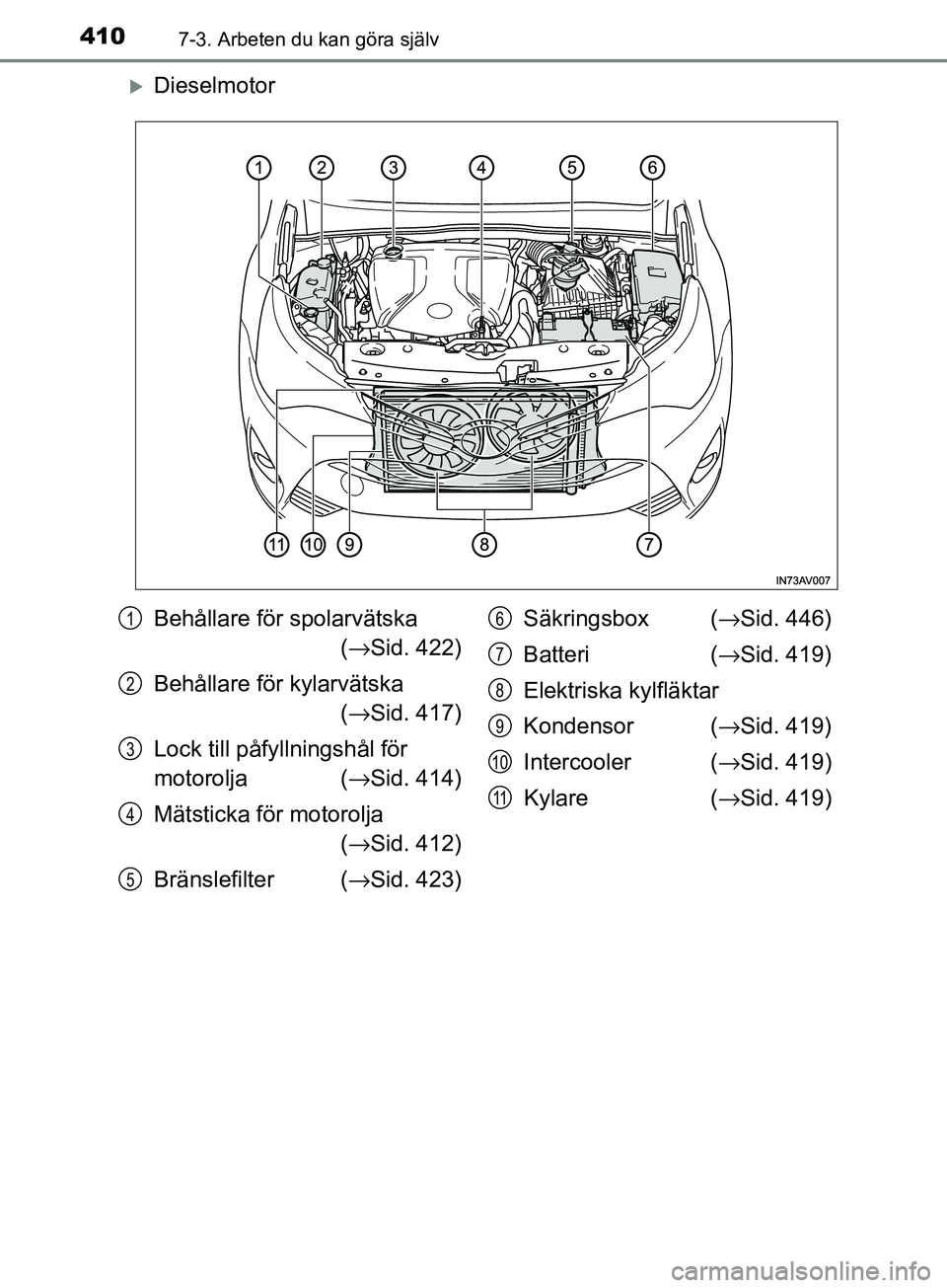

4107-3. Arbeten du kan göra själv
AVENSIS_OM20C79SE
Dieselmotor
Behållare för spolarvätska(→ Sid. 422)
Behållare för kylarvätska (→ Sid. 417)
Lock till påfy llningshål för
motorolja ( →Sid. 414)
Mätsticka för motorolja (→ Sid. 412)
Bränslefilter ( →Sid. 423) Säkringsbox (
→Sid. 446)
Batteri (→ Sid. 419)
Elektriska kylfläktar
Kondensor ( →Sid. 419)
Intercooler ( →Sid. 419)
Kylare (→ Sid. 419)1
2
3
4
5
6
7
8
9
10
11
OM20C79SE_Avensis.book Page 410 Monday, October 2, 2017 10:5 2 AM

4117-3. Arbeten du kan göra själv
AVENSIS_OM20C79SE
7
Underhåll och skötsel
nDemontering av motorrumskåpan
nMontera plastnitarnaRotatera mittendelen
Tryck den mellersta delen
uppåt
För in
Tryck
Motorrumskåpa
1
2
3
4
OBSERVERA
nNär du har installerat en motorrumskåpa i motorrummet
Kontrollera att panelen sitter stadigt på plats i ursprungsläget.
OM20C79SE_Avensis.book Page 411 Monday, October 2, 2017 10:5 2 AM

4127-3. Arbeten du kan göra själv
AVENSIS_OM20C79SE
Stäng av motorn när den har normal arbetstemperatur. Kontrollera
oljenivån i motorn med mätstickan.
nKontroll av motoroljenivånParkera bilen på plan mark. När motorn har värmts upp och där-
efter stängts av, vänta i minst 5 minuter så att all olja hinner rinna
längst ner i motorn.
Håll en trasa under och dra ut mätstickan.
Torka av mätstickan.
Platt mätsticka: Sätt tillbaka mätstickan så långt det går.
Alternativ mätsticka: Sätt till-
baka mätstickan helt så att
de utskjutande delarna (
på bilden) är riktade mot
motorn.
Motorolja
1
2
BensinmotorDieselmotor
3
4
1
OM20C79SE_Avensis.book Page 412 Monday, October 2, 2017 10:5 2 AM

4137-3. Arbeten du kan göra själv
AVENSIS_OM20C79SE
7
Underhåll och skötsel
Håll en trasa under änden, dra ut mätstickan och läs av oljeni-
vån.Låg
Normal
För hög
Mätstickans form kan variera beroende på typen av fordon eller motor.
Torka av mätstickan och sätt tillbaka den så långt det går.
5
1
2
3
Platt mätstickaAnnan mätsticka typ A
Annan mätsticka typ B
Mätsida
6
OM20C79SE_Avensis.book Page 413 Monday, October 2, 2017 10:5 2 AM

4147-3. Arbeten du kan göra själv
AVENSIS_OM20C79SEn
Fylla på motorolja
Om oljenivån ligger under eller
endast obetydligt över minimimarke-
ringen ska du fylla på olja av samma typ som redan finns i motorn.
Kontrollera oljetypen och förbe-
red det du behöver för att fylla
på motorolja.
Vrid locket moturs när du ska ta bort det.
Fyll på oljan långsamt och läs av mätstickan.
Vrid locket medurs när du sätter tillbaka det.
nMotorns oljeförbrukning
En viss mängd motorolja förbrukas under körning. I följande situationer kan
oljeförbrukningen öka och motoroljan kan behöva fyllas på mellan de sche-
malagda oljebytena.
lNär motorn är ny, t.ex. omedelbart efter att bilen köpts eller efter motorbyte
l Om olja med låg kvalitet eller olja med felaktig viskositet används
l Vid körning med högt varvtal eller med tung last, vid bogsering eller vid kör-
ning med upprepade accelerationer eller inbromsningar
l Om bilen får gå på tomgång länge eller om du ofta kör i tät trafik
Val av motorolja →Sid. 562
Oljekvantitet
(Låg → Full)Bensinmotor 1,5 liter
Diesel
motor 1,3 liter
Artiklar
Ren tratt
1
2
3
OM20C79SE_Avensis.book Page 414 Monday, October 2, 2017 10:5 2 AM

4157-3. Arbeten du kan göra själv
AVENSIS_OM20C79SE
7
Underhåll och skötsel
nEfter byte av motorolja (dieselmotor)
Datum för byte av motorolja bör nollställas. Gör så här:
Ändra displayen till information om underhållsbehov ( →Sid. 85), när tänd-
ningslåset är i läge ”ON” (modeller utan elektroniskt lås- och startsystem)
eller startknappen är i tändningsläge (modeller med elektroniskt lås- och
startsystem).
Vrid tändningslåset till läge ”LOCK” (modeller utan elektroniskt lås- och
startsystem) eller tryck startknappen till avstängt läge (modeller med elek-
troniskt lås- och startsystem).
Tryck på knappen ”TRIP” samtidigt som du vrider startknappen till läge
”ON” (modeller utan elektroniskt lås- och startsystem) eller trycker start-
knappen till tändningsläge (modeller med elektroniskt lås- och startsystem)
så visas meddelandet på bilden på displayen.
Fortsätt att hålla knappen intryckt tills mätaren visar ”00000” som indikerar
att nollställningen är genomförd.
Modeller med enfärgad display
Modeller med färgdisplay
1
2
3
4
OM20C79SE_Avensis.book Page 415 Monday, October 2, 2017 10:5 2 AM

4167-3. Arbeten du kan göra själv
AVENSIS_OM20C79SE
VARNING
n Hantering av gammal motorolja
l Gammal, använd motorolja innehåller skadliga föroreningar som kan
orsaka hudsjukdomar som inflammation och hudcancer. Utsätt dig därför
inte för långvarig kontakt med använd olja. Tvätta omsorgsfullt bort
använd motorolja från huden med tvål och vatten.
l Gör dig av med gammal motorolja och gamla oljefilter på det sätt som
föreskrivs av myndigheterna, vanligen kommunens miljökontor eller \
mot-
svarande. Häll aldrig ut motorolja och oljefilter i handfat, vask, avlopps-
brunn eller direkt på marken. Kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning eller en bensinstation och fråga var du kan
lämna oljan för återvinning eller destruktion.
l Förvara inte gammal motorolja så att barn kan få tag på den.
OBSERVERA
n Undvika allvarliga skador på motorn
Kontrollera oljenivån regelbundet.
n Vid byte av motorolja
l Var försiktig så att du inte spiller motorolja på bilen.
l Fyll inte på för mycket olja eftersom detta medför risk för motorskador.
l Kontrollera oljenivån med en mätsticka varje gång du fyller på olja.
l Se till att locket till oljepåfyllningen är ordentligt åtdraget.
n Motorolja (dieselmotor)
Användning av annan motorolja än ”Toyota Genuine Motor Oil 5W-30 Pre-
mium Fuel Economy for 1WW/2WW engines” eller annan godkänd motor-
olja kan skada motorn.
Om ”Toyota Genuine Motor Oil 5W-30 Premium Fuel Economy for 1WW/
2WW engines” eller andra godkända motoroljor inte finns tillgängliga för till-
fället kan upp till 1 liter ACEA C3 användas som påfyllning. Endast viskosi-
teterna 0W-30, 5W-30, 0W-40, 5W-40 är tillåtna. ( →Sid. 566)
