2018 TOYOTA AURIS ESP

OM12M59SE
OM12M59SE
OM12M59SE
OM12M59SE -FI
BildregisterSökning med hjälp av illustrationer
1Trygghet och
säkerhetLäs dessa anvisningar noggrant
2InstrumentgruppHur du läser av instrument och mätare, olika
varningslampor och indikeringslampor, etc.
3
Funktionen hos
respektive
komponentÖppna och stänga dörrar och fönster, inställningar
innan du börja köra, etc.
4KörningAnvisningar och råd som är nödvändiga för körning
5LjudanläggningAnvända ljudanläggningen
6Invändiga
funktionerAnvändning av invändiga funktioner, etc.
7Underhåll och
skötselSkötsel av din bil samt underhållsrutiner
8Om problem
uppstårAtt göra vid funktionsstörningar eller i en nödsituation
9SpecifikationerSpecifikationer, fordonsanpassning, etc.
SakregisterSökning enligt symptom
Alfabetisk sökning
OM12M59SE_Auris_HV_TS.book Page 1 Wednesday, September 27, 2017 11:03 AM

INNEHÅLLSFÖRTECKNING2
OM12M59SE För din information .........................8
Så här läser du den här
instruktionsboken .......................12
Söka information ..........................13
Bildregister ...................................14
1-1. För säkert bruk Innan du börjar köra.............24
För säker körning .................26
Säkerhetsbälten ...................28
Krockkuddar.........................32
Manuell i-/urkopplingskontakt till framsätespassagerarens
krockkudde ........................42
Säkerhetsinformation för barn ..............................44
Bilbarnstolar .........................45
Säkerhetsåtgärder beträffande avgaser...........57
1-2. Hybridsystem Hybridsystem, funktioner .....58
Hybridsystem, säkerhetsåtgärder..............62
1-3. Stöldskydd Startspärrsystem..................69
Larm.....................................70 2. Instrumentgrupp
Varnings- och indikeringslampor .............. 78
Instrument och mätare ........ 82
Informationsdisplay ............. 85
Energimonitor/ förbrukningsskärm ............ 94
3-1. Nyckelinformation Nycklar .............................. 100
3-2. Öppna, stänga och låsa dörrarna
Sidodörrar ......................... 104
Baklucka............................ 109
Elektroniskt lås- och startsystem...................... 114
Start med startknapp ......... 121
3-3. Inställning av sätena Framsäten ......................... 125
Baksätet ............................ 127
Nackskydd......................... 130
3-4. Justera ratten och speglarna
Ratt.................................... 132
Invändig backspegel ......... 134
Ytterbackspeglar ............... 136
3-5. Öppna och stänga fönster Elektriska fönsterhissar ..... 139
1Trygghet och säkerhet
2Instrumentgrupp
3Funktionen hos
respektive komponent
OM12M59SE_Auris_HV_TS.book Page 2 Wednesday, September 27, 2017 11:03 AM

23
1Trygghet och säkerhet
OM12M59SE 1-1. För säkert bruk
Innan du börjar köra............. 24
För säker körning .................26
Säkerhetsbälten ................... 28
Krockkuddar......................... 32
Manuell i-/urkopplingskontakt till
framsätespassagerarens
krockkudde ........................42
Säkerhetsinformation för barn ..............................44
Bilbarnstolar .........................45
Säkerhetsåtgärder beträffande avgaser........... 57
1-2. Hybridsystem Hybridsystem, funktioner ..... 58
Hybridsystem, säkerhetsåtgärder..............62
1-3. Stöldskydd Startspärrsystem..................69
Larm..................................... 70
OM12M59SE_Auris_HV_TS.book Page 23 Wednesday, September 27, 2017 11:03 AM

321-1. För säkert bruk
OM12M59SE
uKrockkuddar framFörarens krockkudde/framsät espassagerarens krockkudde
Kan bidra till att huvudet och brös tkorgen på förare och framsäte-
spassagerare inte stöter i bilens invändiga delar
Förarens knäkrockkudde
Kan bidra till att skydda föraren
uSidokrockkuddar och sidokrockgardiner
Sidokrockkuddar
Kan bidra till att skydda bröstkor gen på de åkande i framsätet
Sidokrockgardiner
Kan bidra till att skydda primärt huvudet på de åkande på de yttre
platserna
Krockkuddar
Krockkuddarna blåses upp när bilen utsätts för vissa typer av
stötar som kan orsaka svåra skador på de åkande. I kombination
med säkerhetsbältena samverkar krockkuddarna till att minska
risken för svåra eller livshotande skador.
1
2
3
4
OM12M59SE_Auris_HV_TS.book Page 32 Wednesday, September 27, 2017 11:03 AM

331-1. För säkert bruk
1
Trygghet och säkerhet
OM12M59SE
Huvudkomponenterna i krockkuddesystemet visas ovan. Krockkudde-
systemet styrs av den centrala sensorenheten. En kemisk reaktion
startas i uppblåsningsenheterna och krockkuddarna blåses upp
mycket snabbt med ofarlig gas för att fånga upp de åkandes rörelse
framåt.
Komponenter i krockkuddesystemet
Sidokrocksensorer (bak)
Krockkuddesystem, varnings-
lampa
Sidokrockgardiner
Förarens krockkudde
Sidokrockkuddar fram
Sidokrocksensorer (fram)
Bältessträckare och kraftbe-
gränsare Förarens knäkrockkudde
Främre krocksensorer
Krockkuddesensorer
Manuell i-/urkopplingskontakt
till framsätespassagerarens
krockkudde
Framsätespassagerarens
krockkudde
”PASSENGER AIR BAG”,
indikeringslampa1
2
3
4
5
6
7
8
9
10
11
12
13
OM12M59SE_Auris_HV_TS.book Page 33 Wednesday, September 27, 2017 11:03 AM

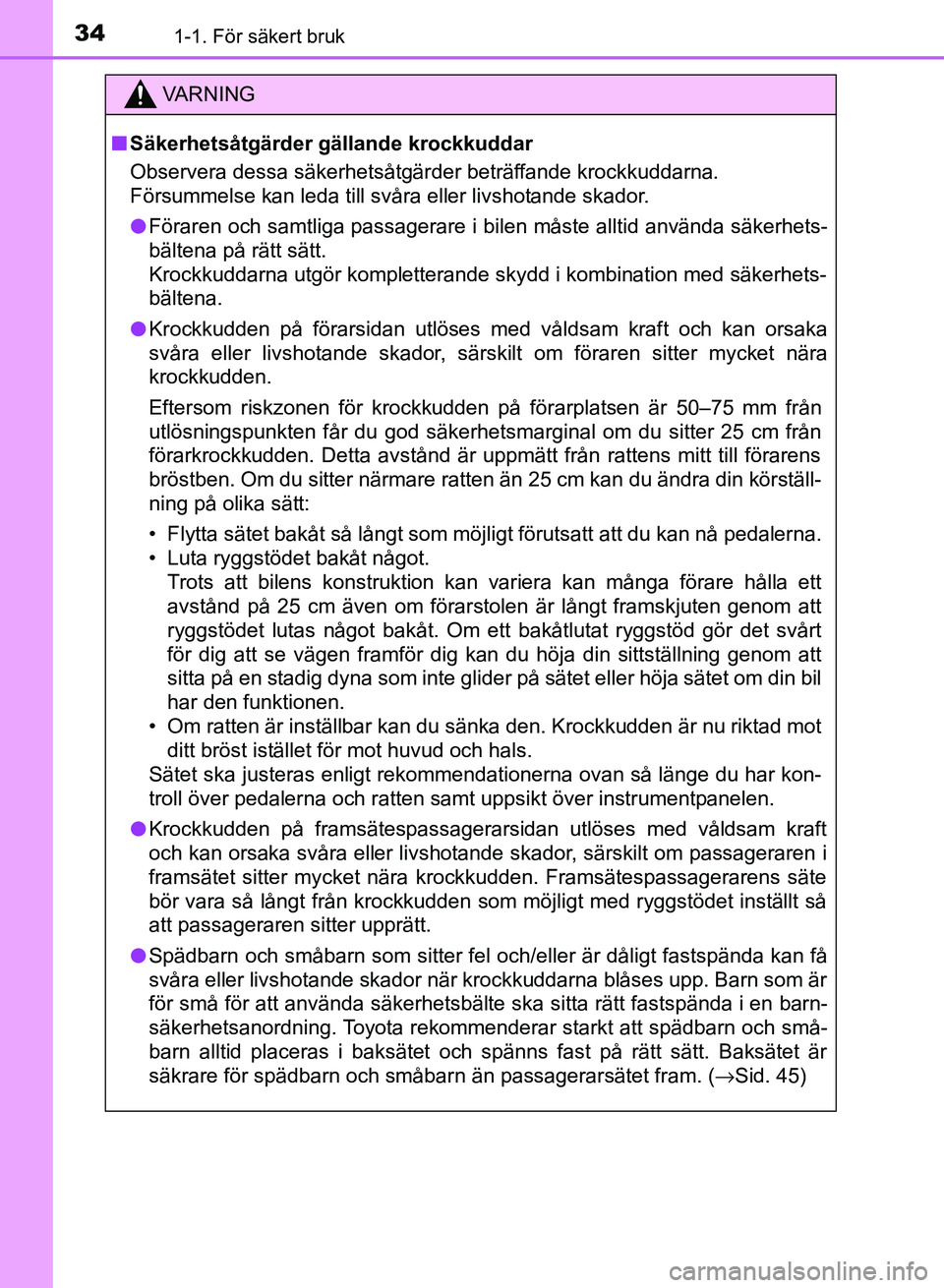

341-1. För säkert bruk
OM12M59SE
VARNING
n Säkerhetsåtgärder gällande krockkuddar
Observera dessa säkerhetsåtgärder beträffande krockkuddarna.
Försummelse kan leda till svåra eller livshotande skador.
l Föraren och samtliga passagerare i bilen måste alltid använda säkerhets-
bältena på rätt sätt.
Krockkuddarna utgör kompletterande skydd i kombination med säkerhets-
bältena.
l Krockkudden på förarsidan utlöses med våldsam kraft och kan orsaka
svåra eller livshotande skador, särskilt om föraren sitter mycket nära
krockkudden.
Eftersom riskzonen för krockkudden på förarplatsen är 50–75 mm från
utlösningspunkten får du god säkerhetsmarginal om du sitter 25 \
cm från
förarkrockkudden. Detta avstånd är uppmätt från rattens mitt till förarens
bröstben. Om du sitter närmare ratten än 25 cm kan du ändra din körställ-
ning på olika sätt:
• Flytta sätet bakåt så långt som möjligt förutsatt att du kan nå pedalerna.
• Luta ryggstödet bakåt något.
Trots att bilens konstruktion kan variera kan många förare hålla ett
avstånd på 25 cm även om förarstolen är långt framskjuten genom att
ryggstödet lutas något bakåt. Om ett bakåtlutat ryggstöd gör det svårt
för dig att se vägen framför dig kan du höja din sittställning genom att
sitta på en stadig dyna som inte glider på sätet eller höja sätet om din bil
har den funktionen.
• Om ratten är inställbar kan du sänka den. Krockkudden är nu riktad mot
ditt bröst istället för mot huvud och hals.
Sätet ska justeras enligt rekommendationerna ovan så länge du har kon-
troll över pedalerna och ratten samt uppsikt över instrumentpanelen.
l Krockkudden på framsätespassagerarsidan utlöses med våldsam kraft
och kan orsaka svåra eller livshotande skador, särskilt om passageraren i
framsätet sitter mycket nära krockkudden. Framsätespassagerarens säte
bör vara så långt från krockkudden som möjligt med ryggstödet inställt så
att passageraren sitter upprätt.
l Spädbarn och småbarn som sitter fel och/eller är dåligt fastspända kan få
svåra eller livshotande skador när krockkuddarna blåses upp. Barn som är
för små för att använda säkerhetsbälte ska sitta rätt fastspända i en barn-
säkerhetsanordning. Toyota rekommenderar starkt att spädbarn och små-
barn alltid placeras i baksätet och spänns fast på rätt sätt. Baksätet är
säkrare för spädbarn och småbarn än passagerarsätet fram. ( →Sid. 45)
OM12M59SE_Auris_HV_TS.book Page 34 Wednesday, September 27, 2017 11:03 AM

351-1. För säkert bruk
1
Trygghet och säkerhet
OM12M59SE
VARNING
n Säkerhetsåtgärder gällande krockkuddar
lSitt inte på kanten av sätet och luta dig
inte mot instrumentpanelen.
l Låt inte ett barn stå framför krockkudde-
enheten vid passagerarplatsen fram
eller sitta i knä på framsätespassagera-
ren.
l Låt inte framsätespassageraren ha
föremål i knät.
l Ingen bör luta sig mot dörren, sidobal-
ken i taket eller mot stolparna fram, på
sidan eller bak.
l Se till att ingen står på knä mot dörren
på framsätespassagerarens plats, eller
sticker ut huvud eller händer utanför
bilen.
OM12M59SE_Auris_HV_TS.book Page 35 Wednesday, September 27, 2017 11:03 AM

361-1. För säkert bruk
OM12M59SE
VARNING
n Säkerhetsåtgärder gällande krockkuddar
l Häng inte galgar eller andra hårda föremål på rockhängarna. Alla sådana
föremål kan bli som projektiler och orsaka svåra eller livshotande skador
om sidokrockgardinen skulle lösas ut.
l Om ett vinyllock har placerats i området där förarens knäkrockkudde utlö-
ses ska det avlägsnas.
lFäst inga föremål på instrumentbrädan,
rattnavet eller instrumentpanelens
nedre del, ingen bör heller luta sig mot
dessa delar.
Sådana föremål kan bli som projektiler
om krockkuddarna framför föraren och
framsätespassageraren samt förar-
platsens knäkrockkudde utlöses.
l Fäst inga föremål på ytor såsom dörrar,
vindruta, sidodörrarnas rutor, stolparna
fram eller bak, taklister eller handtag.
(Gäller inte dekalen för hastighetsbe-
gränsning →Sid. 474)
OM12M59SE_Auris_HV_TS.book Page 36 Wednesday, September 27, 2017 11:03 AM
