2018 PEUGEOT 5008 sensor

209

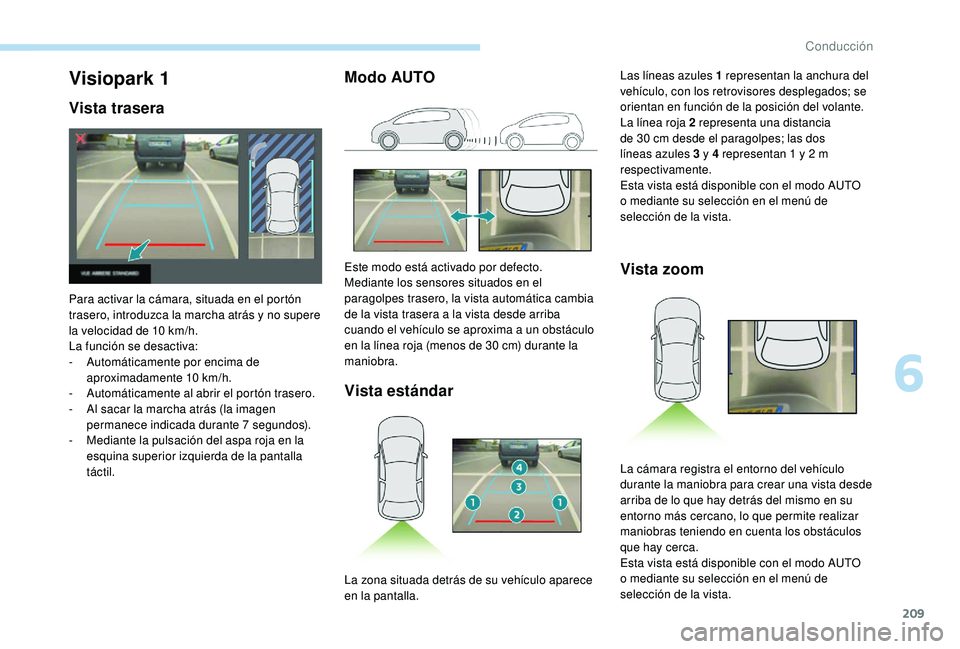

Modo AUTOVista estándar Vista zoomVisiopark 1
Vista trasera
Para activar la cámara, situada en el portón
trasero, introduzca la marcha atrás y
no supere
la velocidad de 10
km/h.
La función se desactiva:
-

A
utomáticamente por encima de
aproximadamente 10


km/h.
-

A
utomáticamente al abrir el portón trasero.
-

A
l sacar la marcha atrás (la imagen
permanece indicada durante 7


segundos).
-

M
ediante la pulsación del aspa roja en la
esquina superior izquierda de la pantalla
táctil. Este modo está activado por defecto.
Mediante los sensores situados en el
paragolpes trasero, la vista automática cambia
de la vista trasera a
la vista desde arriba
cuando el vehículo se aproxima a
un obstáculo
en la línea roja (menos de 30
cm) durante la
maniobra. Las líneas azules 1
representan la anchura del
vehículo, con los retrovisores desplegados; se
orientan en función de la posición del volante.
La línea roja 2 representa una distancia
de 30 cm desde el paragolpes; las dos
líneas azules 3 y 4 representan 1 y 2 m
respectivamente.
Esta vista está disponible con el modo AUTO
o mediante su selección en el menú de
selección de la vista.
La zona situada detrás de su vehículo aparece
en la pantalla. La cámara registra el entorno del vehículo
durante la maniobra para crear una vista desde
arriba de lo que hay detrás del mismo en su
entorno más cercano, lo que permite realizar
maniobras teniendo en cuenta los obstáculos
que hay cerca.
Esta vista está disponible con el modo AUTO
o
mediante su selección en el menú de
selección de la vista.
6
Conducción

211

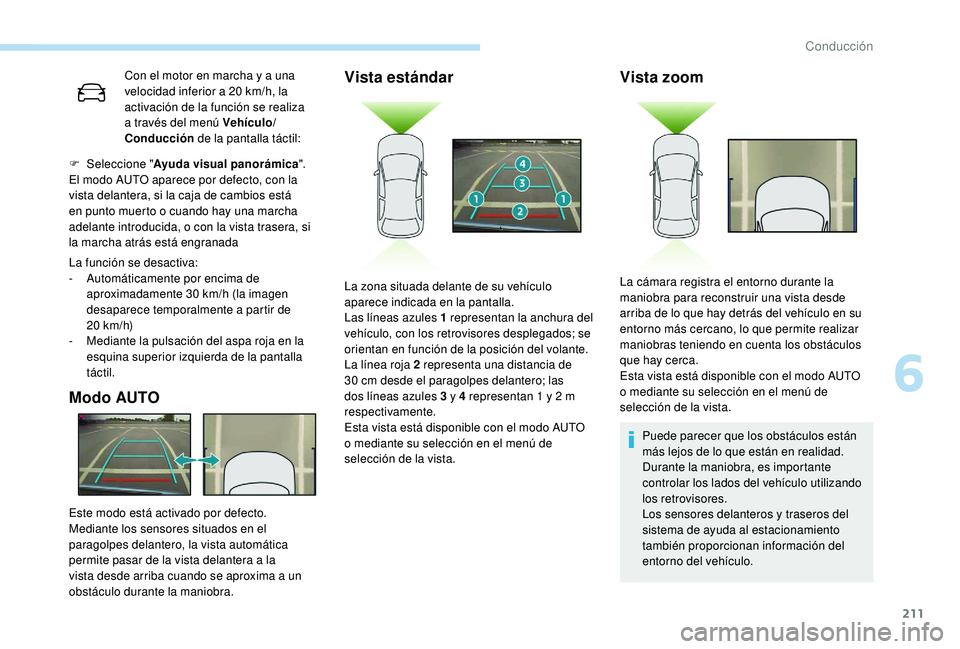

Con el motor en marcha y a una
v elocidad inferior a 20 km/h, la
activación de la función se realiza
a
través del menú Vehículo/
Conducción de la pantalla táctil:
La función se desactiva:
-

A

utomáticamente por encima de
aproximadamente 30


km/h (la imagen
desaparece temporalmente a


partir de
20


km/h)
-

M

ediante la pulsación del aspa roja en la
esquina superior izquierda de la pantalla
táctil.
Modo AUTO Vista estándar
F Seleccione
"Ayuda visual panorámica ".
El modo AUTO aparece por defecto, con la
vista delantera, si la caja de cambios está
en punto muerto o
cuando hay una marcha
adelante introducida, o
con la vista trasera, si
la marcha atrás está engranada
Este modo está activado por defecto.
Mediante los sensores situados en el
paragolpes delantero, la vista automática
permite pasar de la vista delantera a
la
vista desde arriba cuando se aproxima a
un
obstáculo durante la maniobra.
Vista zoom
Puede parecer que los obstáculos están
más lejos de lo que están en realidad.
Durante la maniobra, es importante
controlar los lados del vehículo utilizando
los retrovisores.
Los sensores delanteros y
traseros del
sistema de ayuda al estacionamiento
también proporcionan información del
entorno del vehículo.
La zona situada delante de su vehículo
aparece indicada en la pantalla.
Las líneas azules 1

representan la anchura del
vehículo, con los retrovisores desplegados; se
orientan en función de la posición del volante.
La línea roja 2

representa una distancia de
30

cm desde el paragolpes delantero; las
dos líneas azules 3

y 4

representan 1

y 2

m
respectivamente.
Esta vista está disponible con el modo AUTO
o

mediante su selección en el menú de
selección de la vista. La cámara registra el entorno durante la
maniobra para reconstruir una vista desde
arriba de lo que hay detrás del vehículo en su
entorno más cercano, lo que permite realizar
maniobras teniendo en cuenta los obstáculos
que hay cerca.
Esta vista está disponible con el modo AUTO
o

mediante su selección en el menú de
selección de la vista.
6
Conducción

212
Vista de 180°Park Assist
Se trata de una función que ofrece asistencia
activa al estacionamiento. El sistema detecta
una plaza disponible y acciona el sistema de
dirección para estacionar el vehículo en dicha
plaza.
Con caja de cambios manual , el conductor
controla el acelerador, los frenos, las marchas
y


el embrague.
Con caja de cambios automática (EAT6/
E AT 8) , el conductor controla el acelerador, los
frenos y
las marchas.
Durante las fases de entrada y
salida de
una plaza de estacionamiento, el sistema
proporciona información visual y


sonora
al conductor para que las maniobras sean
seguras. Puede resultar necesario realizar
varias maniobras de marcha adelante y


marcha
atrás.
El conductor puede retomar el control de la
dirección en cualquier momento sujetando el
volante.
Este sistema de ayuda a la maniobra no
s ustituye, en ningún caso, la atención del
c o n d u c t o r.
El conductor debe mantener el control de
su vehículo asegurándose de que no haya
obstáculos que impidan realizar toda la
maniobra.
En determinados casos, los sensores podrían
no detectar pequeños obstáculos situados en
los ángulos muertos de los sensores.
El sistema Park Assist no funciona cuando
el motor está parado.
A. Entrada a
una plaza de estacionamiento
en línea.
B. Salida de una plaza de estacionamiento
en línea.
C. Estacionamiento en batería.
Durante las maniobras, el volante gira
rápidamente: no sujete el volante ni
coloque las manos entre sus radios.
Tenga cuidado con cualquier objeto que
pueda obstaculizar la maniobra (ropa
suelta, bufandas, corbatas, etc.). Existe el
riesgo de lesiones.
Si el Park Assist está activo, evita que el
sistema Stop & Start pase al modo STOP.
En el modo STOP, activando la función
Park Assist se arranca el motor.
La vista de 180° ayuda a

salir, en marcha atrás,
de una plaza de estacionamiento anticipando
la llegada de los vehículos, los peatones o

los
ciclistas.
No se recomienda utilizar esta vista para
realizar una maniobra completa.
Se divide en tres zonas: izquierda A , central B
y

derecha C .
Esta vista está disponible solo mediante su
selección en el menú de cambio de vista. El sistema Park Assist ofrece asistencia en las
siguientes maniobras:
Conducción

218

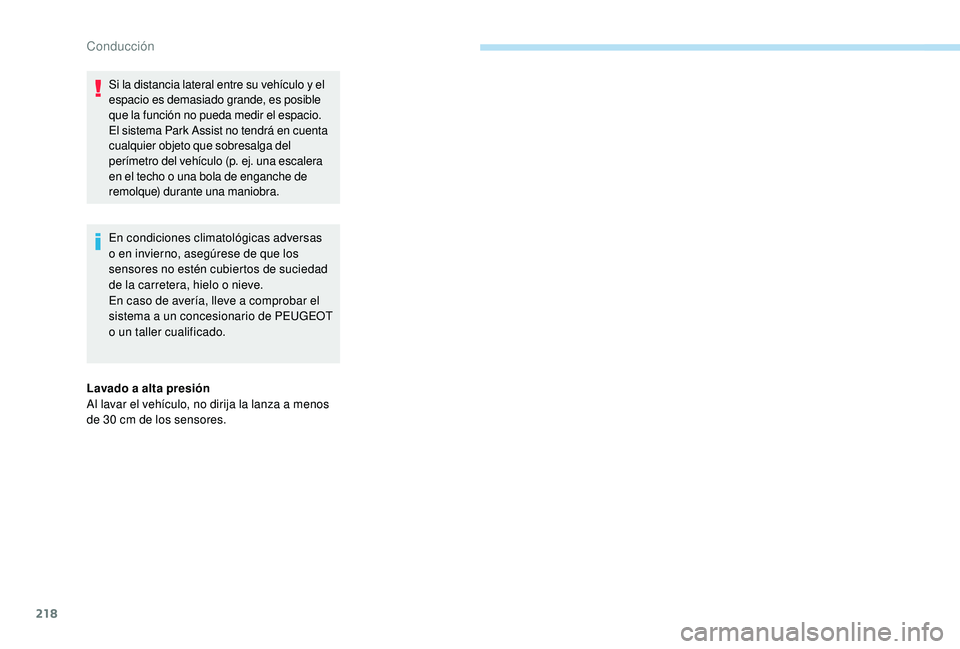

En condiciones climatológicas adversas
o en invierno, asegúrese de que los
sensores no estén cubiertos de suciedad
de la carretera, hielo o
nieve.
En caso de avería, lleve a
comprobar el
sistema a
un concesionario de PEUGEOT
o


un taller cualificado.
Lavado a


alta presión
Al lavar el vehículo, no dirija la lanza a
menos
de 30
cm de los sensores.
Si la distancia lateral entre su vehículo y
el
espacio es demasiado grande, es posible
que la función no pueda medir el espacio.
El sistema Park Assist no tendrá en cuenta
cualquier objeto que sobresalga del
perímetro del vehículo (p. ej. una escalera
en el techo o una bola de enganche de
remolque) durante una maniobra.
Conducción

259

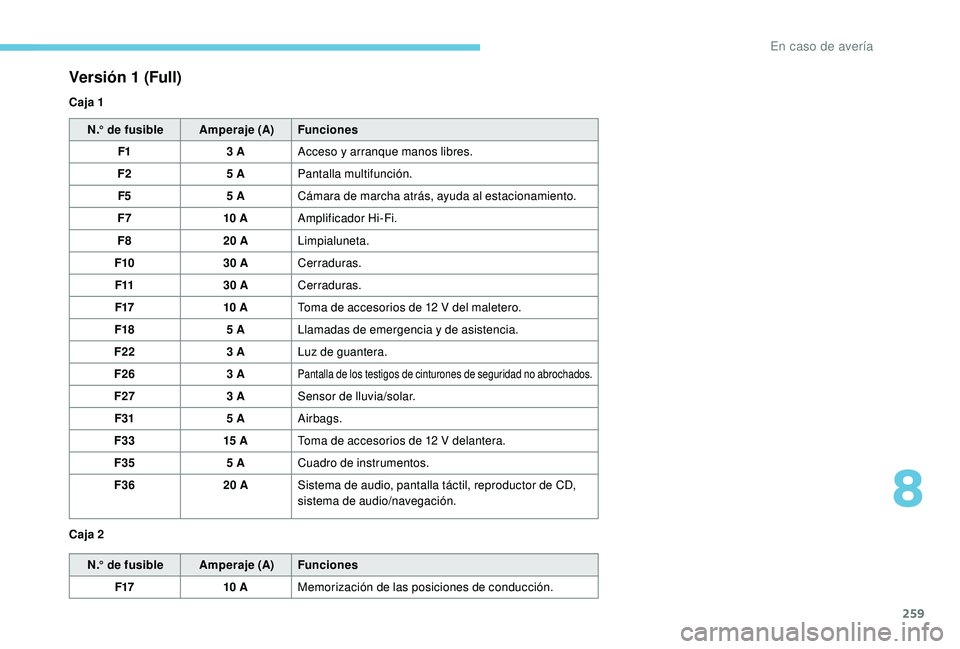

N.° de fusibleAmperaje (A)Funciones
F1 3
AAcceso y
arranque manos libres.
F2 5
APantalla multifunción.
F5 5
ACámara de marcha atrás, ayuda al estacionamiento.
F7 10


AAmplificador Hi-Fi.
F8 20
ALimpialuneta.
F10 30
ACerraduras.
F11 30
ACerraduras.
F17 10


AToma de accesorios de 12
V del maletero.
F18 5
ALlamadas de emergencia y
de asistencia.
F22 3
ALuz de guantera.
F26 3
A
Pantalla de los testigos de cinturones de seguridad no abrochados.
F273 ASensor de lluvia/solar.
F31 5
AAirbags.
F33 15


AToma de accesorios de 12
V delantera.
F35 5
ACuadro de instrumentos.
F36 20
ASistema de audio, pantalla táctil, reproductor de CD,
sistema de audio/navegación.
N.° de fusible Amperaje (A)Funciones
F17 10


AMemorización de las posiciones de conducción.
Versión 1 (Full)
Caja 1
Caja 2
8
En caso de avería

260
Versión 2 (Eco)
N.° de fusibleAmperaje (A)Funciones
F4 15


AClaxon.
F5 20
ABomba de lavaparabrisas.
F6 20
ABomba de lavaluneta.
F7 10


AToma de accesorios de 12
V.
F8 20
ALimpialuneta.
F10 30
ACerraduras.
F11 30
ACerraduras.
F14 5
ASirena de alarma.
F17 5
ACuadro de instrumentos.
F22 3
ASensor de lluvia/solar.
F24 5
ACámara de marcha atrás, ayuda al estacionamiento.
F25 5
AAirbags.
F27 5
AAlarma.
F28 5
ALlamadas de emergencia y
de asistencia.
F29 20
ASistema de audio, pantalla táctil, reproductor de CD,
sistema de audio/navegación.
F32 15


AEncendedor.
F36 5
ALuz de guantera.
En caso de avería
